Säilytys79
●Laita turvavyön lukkokieleke mo‐
lemmilla puolilla vyöhön kiinnitet‐ tyyn taskuun.
● Vedä alasilmukkaa ja käännä sa‐
malla selkänojaa eteenpäin, kun‐
nes istuin on laskeutunut auton
lattiaan.
● Asenna lattiamatto 3 83 ja ta‐
varatilan suoja 3 81 tarvit‐
taessa.
Istuinten nosto pystyasentoon
Vedä istuinta yläsilmukasta ylös,
käännä esiin ja anna istuimen kiinnit‐
tyä pystyasentoon.
Toisen istuinrivin istuimien
selkänojien kääntäminen
● Irrota tavaratilan suoja tarvit‐ taessa 3 81.
● Paina pääntukia alas painaen salpaa 3 35.
● Siirrä etumatkustajan istuin asentoon, jossa se ei kosketa
käännettyjen selkänojien pääntu‐ kiin.
● Vedä silmukasta ja käännä sel‐ känoja alas istuimen päälle.
Huomio
● Älä käännä alas ulompia selkä‐
nojia istuimien ollessa lounge-
asennossa 3 43.
● Älä vedä autoon astumista hel‐
pottavan toiminnon vapautusvi‐ pua selkänojan ollessa kään‐
nettynä alas.
Istuimet saattaisivat vaurioitua.
● Vaihtoehtoisesti vedä silmukasta
ja säädä selkänoja pystyasen‐
toon tavaratilan suurentamiseksi.

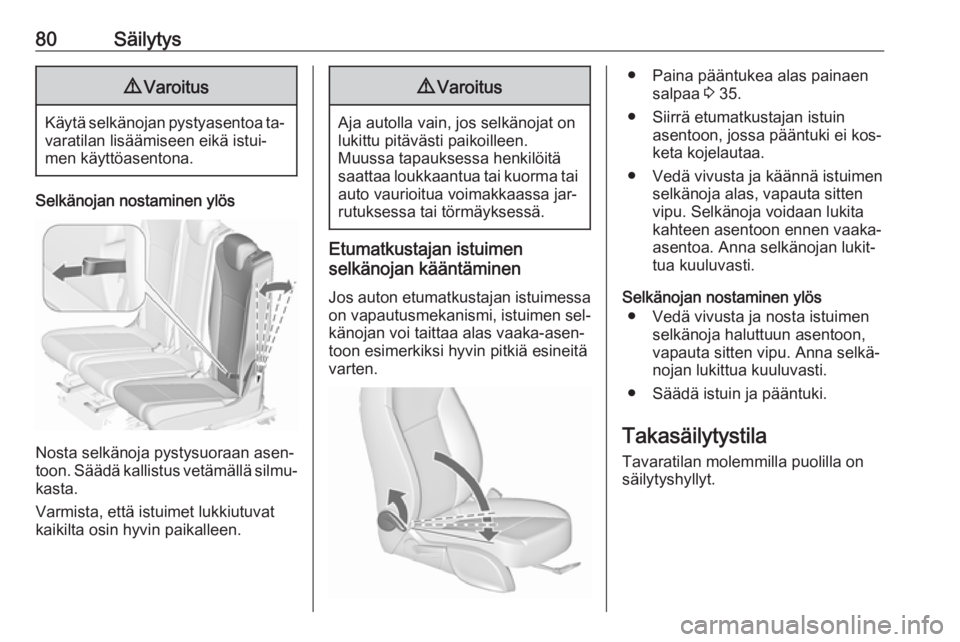

80Säilytys9Varoitus
Käytä selkänojan pystyasentoa ta‐
varatilan lisäämiseen eikä istui‐
men käyttöasentona.
Selkänojan nostaminen ylös
Nosta selkänoja pystysuoraan asen‐
toon. Säädä kallistus vetämällä silmu‐
kasta.
Varmista, että istuimet lukkiutuvat
kaikilta osin hyvin paikalleen.
9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐rutuksessa tai törmäyksessä.
Etumatkustajan istuimen
selkänojan kääntäminen
Jos auton etumatkustajan istuimessa on vapautusmekanismi, istuimen sel‐
känojan voi taittaa alas vaaka-asen‐
toon esimerkiksi hyvin pitkiä esineitä
varten.
● Paina pääntukea alas painaen salpaa 3 35.
● Siirrä etumatkustajan istuin asentoon, jossa pääntuki ei kos‐
keta kojelautaa.
● Vedä vivusta ja käännä istuimen selkänoja alas, vapauta sitten
vipu. Selkänoja voidaan lukita kahteen asentoon ennen vaaka-
asentoa. Anna selkänojan lukit‐
tua kuuluvasti.
Selkänojan nostaminen ylös ● Vedä vivusta ja nosta istuimen selkänoja haluttuun asentoon,vapauta sitten vipu. Anna selkä‐nojan lukittua kuuluvasti.
● Säädä istuin ja pääntuki.
Takasäilytystila Tavaratilan molemmilla puolilla onsäilytyshyllyt.

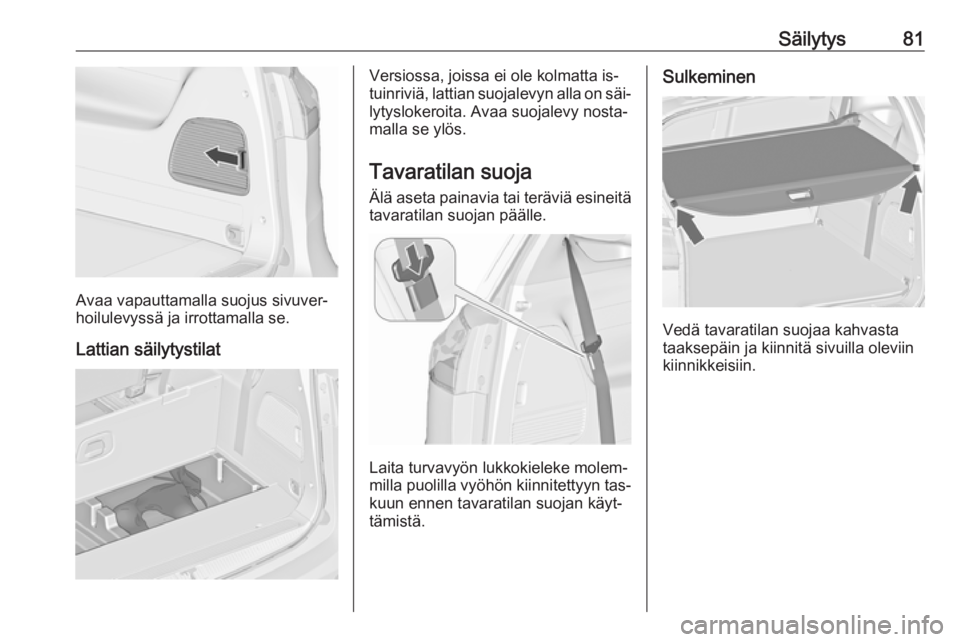

Säilytys81
Avaa vapauttamalla suojus sivuver‐
hoilulevyssä ja irrottamalla se.
Lattian säilytystilat
Versiossa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös.
Tavaratilan suoja
Älä aseta painavia tai teräviä esineitä
tavaratilan suojan päälle.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun ennen tavaratilan suojan käyt‐
tämistä.
Sulkeminen
Vedä tavaratilan suojaa kahvasta
taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin.

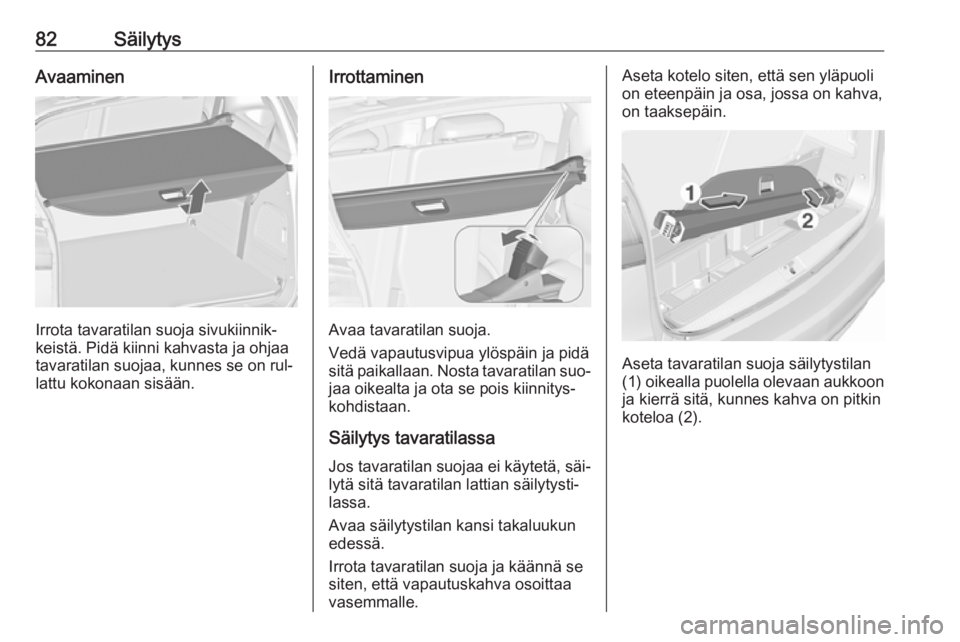

82SäilytysAvaaminen
Irrota tavaratilan suoja sivukiinnik‐
keistä. Pidä kiinni kahvasta ja ohjaa
tavaratilan suojaa, kunnes se on rul‐
lattu kokonaan sisään.
Irrottaminen
Avaa tavaratilan suoja.
Vedä vapautusvipua ylöspäin ja pidä
sitä paikallaan. Nosta tavaratilan suo‐
jaa oikealta ja ota se pois kiinnitys‐
kohdistaan.
Säilytys tavaratilassa
Jos tavaratilan suojaa ei käytetä, säi‐ lytä sitä tavaratilan lattian säilytysti‐
lassa.
Avaa säilytystilan kansi takaluukun
edessä.
Irrota tavaratilan suoja ja käännä se
siten, että vapautuskahva osoittaa
vasemmalle.
Aseta kotelo siten, että sen yläpuoli
on eteenpäin ja osa, jossa on kahva,
on taaksepäin.
Aseta tavaratilan suoja säilytystilan
(1) oikealla puolella olevaan aukkoon ja kierrä sitä, kunnes kahva on pitkin
koteloa (2).

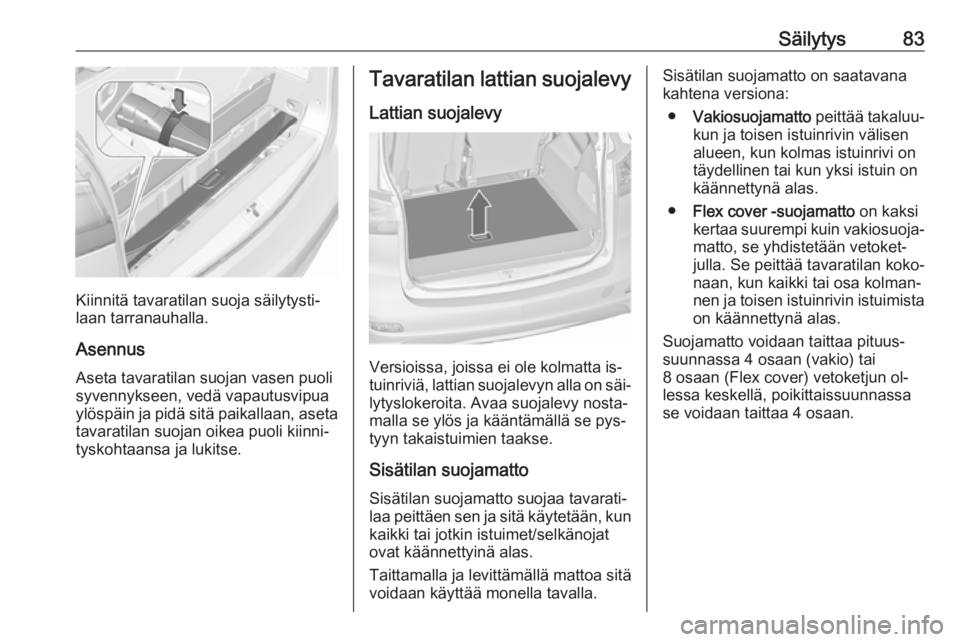

Säilytys83
Kiinnitä tavaratilan suoja säilytysti‐
laan tarranauhalla.
Asennus Aseta tavaratilan suojan vasen puolisyvennykseen, vedä vapautusvipua
ylöspäin ja pidä sitä paikallaan, aseta tavaratilan suojan oikea puoli kiinni‐
tyskohtaansa ja lukitse.
Tavaratilan lattian suojalevy
Lattian suojalevy
Versioissa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös ja kääntämällä se pys‐
tyyn takaistuimien taakse.
Sisätilan suojamatto
Sisätilan suojamatto suojaa tavarati‐
laa peittäen sen ja sitä käytetään, kun kaikki tai jotkin istuimet/selkänojat
ovat käännettyinä alas.
Taittamalla ja levittämällä mattoa sitä
voidaan käyttää monella tavalla.
Sisätilan suojamatto on saatavana kahtena versiona:
● Vakiosuojamatto peittää takaluu‐
kun ja toisen istuinrivin välisen
alueen, kun kolmas istuinrivi on
täydellinen tai kun yksi istuin on
käännettynä alas.
● Flex cover -suojamatto on kaksi
kertaa suurempi kuin vakiosuoja‐
matto, se yhdistetään vetoket‐
julla. Se peittää tavaratilan koko‐
naan, kun kaikki tai osa kolman‐
nen ja toisen istuinrivin istuimista on käännettynä alas.
Suojamatto voidaan taittaa pituus‐
suunnassa 4 osaan (vakio) tai
8 osaan (Flex cover) vetoketjun ol‐
lessa keskellä, poikittaissuunnassa
se voidaan taittaa 4 osaan.

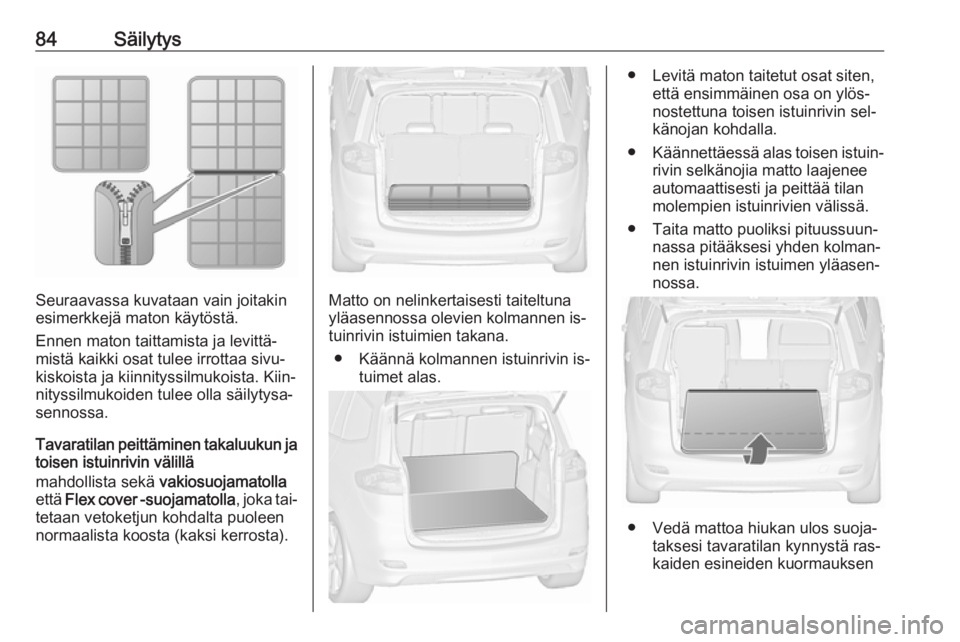

84Säilytys
Seuraavassa kuvataan vain joitakin
esimerkkejä maton käytöstä.
Ennen maton taittamista ja levittä‐
mistä kaikki osat tulee irrottaa sivu‐
kiskoista ja kiinnityssilmukoista. Kiin‐
nityssilmukoiden tulee olla säilytysa‐
sennossa.
Tavaratilan peittäminen takaluukun ja toisen istuinrivin välillä
mahdollista sekä vakiosuojamatolla
että Flex cover -suojamatolla , joka tai‐
tetaan vetoketjun kohdalta puoleen
normaalista koosta (kaksi kerrosta).Matto on nelinkertaisesti taiteltuna
yläasennossa olevien kolmannen is‐
tuinrivin istuimien takana.
● Käännä kolmannen istuinrivin is‐ tuimet alas.
● Levitä maton taitetut osat siten,että ensimmäinen osa on ylös‐
nostettuna toisen istuinrivin sel‐
känojan kohdalla.
● Käännettäessä alas toisen istuin‐
rivin selkänojia matto laajenee
automaattisesti ja peittää tilan molempien istuinrivien välissä.
● Taita matto puoliksi pituussuun‐ nassa pitääksesi yhden kolman‐
nen istuinrivin istuimen yläasen‐
nossa.
● Vedä mattoa hiukan ulos suoja‐ taksesi tavaratilan kynnystä ras‐
kaiden esineiden kuormauksen

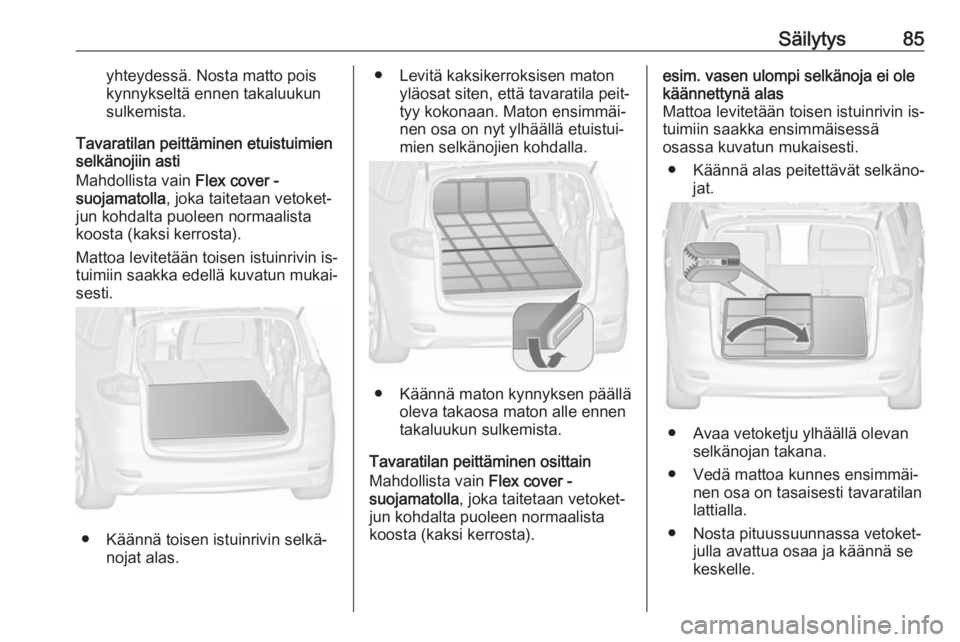

Säilytys85yhteydessä. Nosta matto pois
kynnykseltä ennen takaluukun
sulkemista.
Tavaratilan peittäminen etuistuimien
selkänojiin asti
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka edellä kuvatun mukai‐
sesti.
● Käännä toisen istuinrivin selkä‐ nojat alas.
● Levitä kaksikerroksisen maton yläosat siten, että tavaratila peit‐
tyy kokonaan. Maton ensimmäi‐
nen osa on nyt ylhäällä etuistui‐
mien selkänojien kohdalla.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Tavaratilan peittäminen osittain
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
esim. vasen ulompi selkänoja ei ole
käännettynä alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
● Käännä alas peitettävät selkäno‐
jat.
● Avaa vetoketju ylhäällä olevan selkänojan takana.
● Vedä mattoa kunnes ensimmäi‐ nen osa on tasaisesti tavaratilan
lattialla.
● Nosta pituussuunnassa vetoket‐ julla avattua osaa ja käännä sekeskelle.

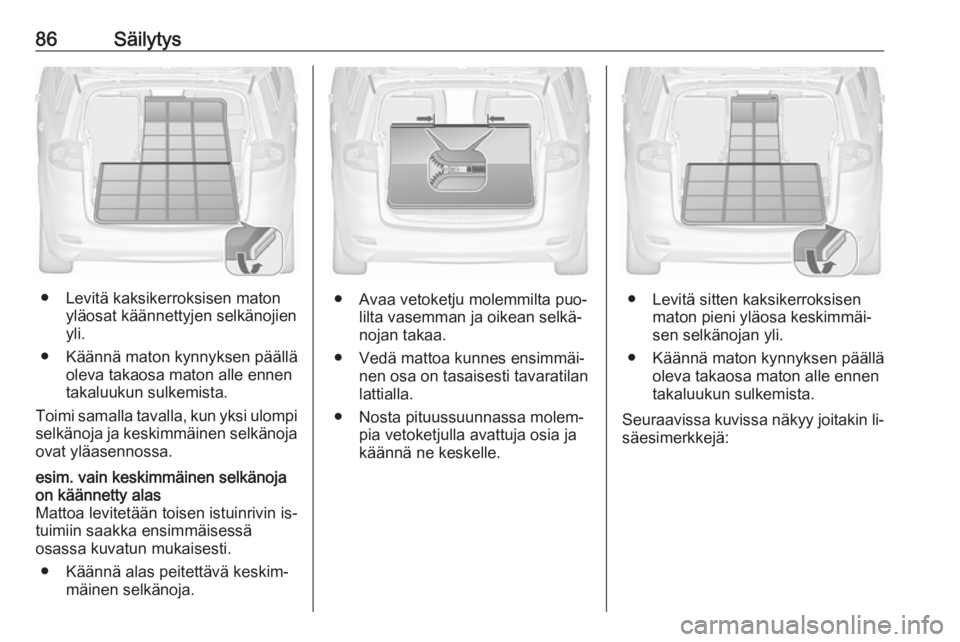

86Säilytys
● Levitä kaksikerroksisen matonyläosat käännettyjen selkänojien
yli.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Toimi samalla tavalla, kun yksi ulompi
selkänoja ja keskimmäinen selkänoja
ovat yläasennossa.
esim. vain keskimmäinen selkänoja
on käännetty alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
● Käännä alas peitettävä keskim‐ mäinen selkänoja.
● Avaa vetoketju molemmilta puo‐ lilta vasemman ja oikean selkä‐
nojan takaa.
● Vedä mattoa kunnes ensimmäi‐ nen osa on tasaisesti tavaratilan
lattialla.
● Nosta pituussuunnassa molem‐ pia vetoketjulla avattuja osia ja
käännä ne keskelle.● Levitä sitten kaksikerroksisen maton pieni yläosa keskimmäi‐
sen selkänojan yli.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Seuraavissa kuvissa näkyy joitakin li‐
säesimerkkejä:
