2016.5 OPEL ZAFIRA C Ohjekirja (in Finnish)

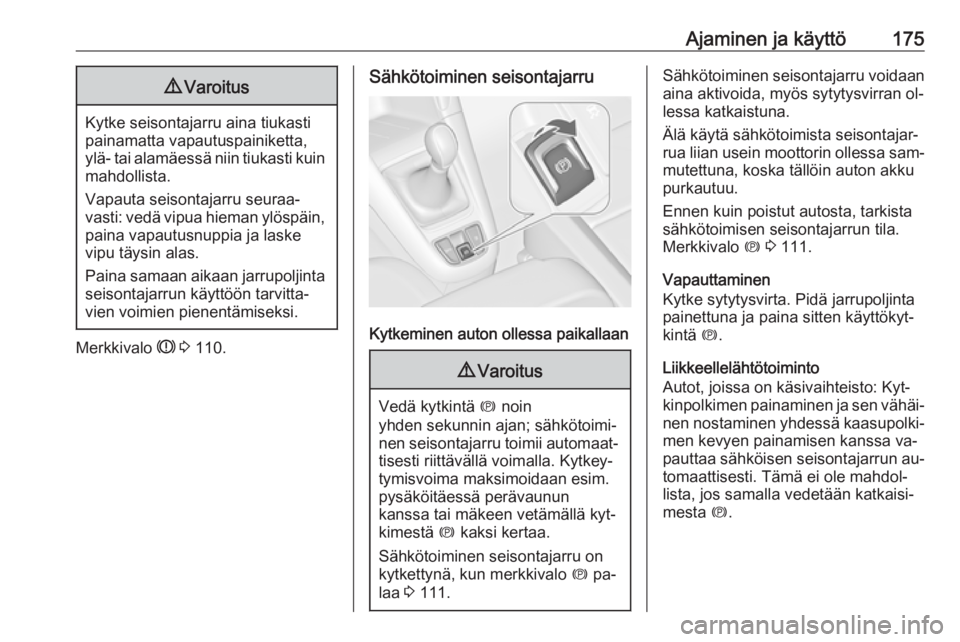

Ajaminen ja käyttö1759Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 110.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
9 Varoitus
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoimi‐
nen seisontajarru toimii automaat‐ tisesti riittävällä voimalla. Kytkey‐
tymisvoima maksimoidaan esim.
pysäköitäessä perävaunun
kanssa tai mäkeen vetämällä kyt‐
kimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m pa‐
laa 3 111.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 111.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Autot, joissa on käsivaihteisto: Kyt‐
kinpolkimen painaminen ja sen vähäi‐ nen nostaminen yhdessä kaasupolki‐
men kevyen painamisen kanssa va‐
pauttaa sähköisen seisontajarrun au‐ tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta m.

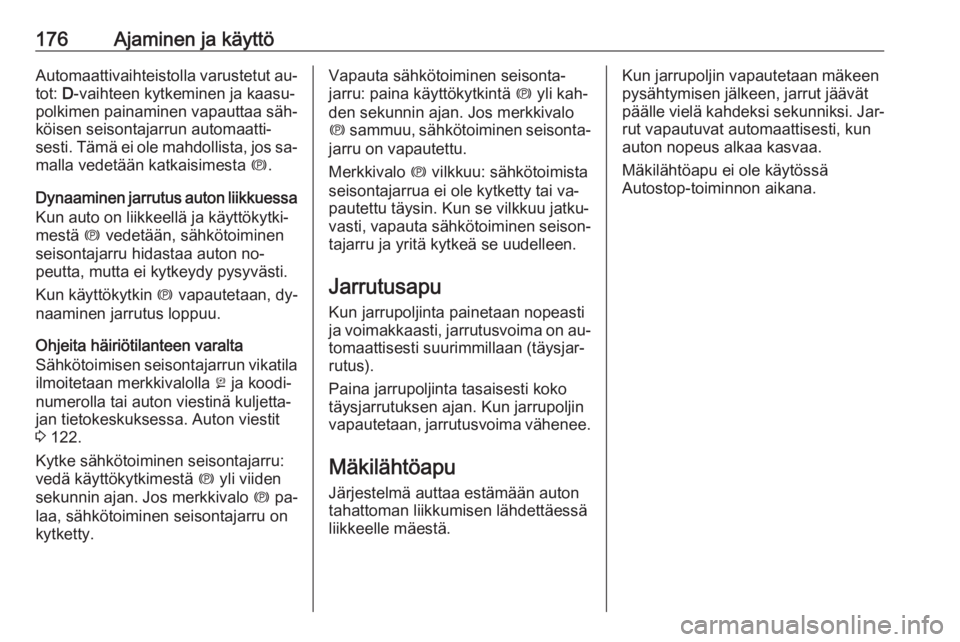

176Ajaminen ja käyttöAutomaattivaihteistolla varustetut au‐tot: D-vaihteen kytkeminen ja kaasu‐
polkimen painaminen vapauttaa säh‐
köisen seisontajarrun automaatti‐
sesti. Tämä ei ole mahdollista, jos sa‐
malla vedetään katkaisimesta m.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodi‐
numerolla tai auton viestinä kuljetta‐ jan tietokeskuksessa. Auton viestit
3 122.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli viiden
sekunnin ajan. Jos merkkivalo m pa‐
laa, sähkötoiminen seisontajarru on kytketty.Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli kah‐
den sekunnin ajan. Jos merkkivalo
m sammuu, sähkötoiminen seisonta‐
jarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐
vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu
Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.Kun jarrupoljin vapautetaan mäkeen pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole käytössä
Autostop-toiminnon aikana.

Ajaminen ja käyttö177Alustanohjausjärjestel‐mät
Luistonestojärjestelmä
Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon b sammuttua.
Kun TC on aktiivinen, b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetopyörien on voitava luistaa:
paina b lyhyesti.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakautus‐ järjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös vetävien pyörien luistamisen.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC on toiminnassa heti merkkivalon
b sammuttua.
Kun ESC on aktiivinen, b vilkkuu.

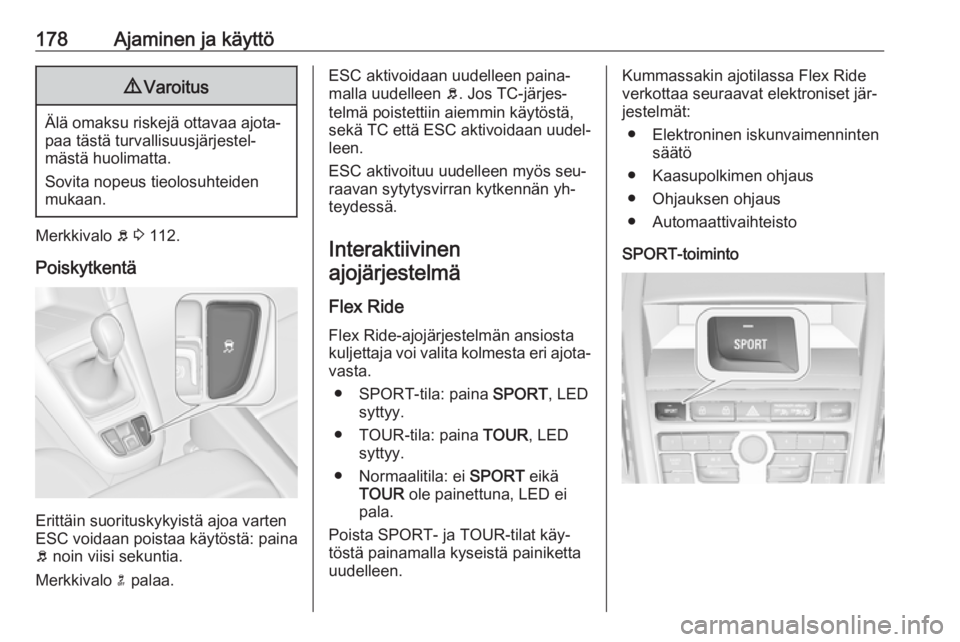

178Ajaminen ja käyttö9Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
Erittäin suorituskykyistä ajoa varten
ESC voidaan poistaa käytöstä: paina b noin viisi sekuntia.
Merkkivalo n palaa.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐ leen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Interaktiivinen
ajojärjestelmä
Flex Ride Flex Ride-ajojärjestelmän ansiosta
kuljettaja voi valita kolmesta eri ajota‐
vasta.
● SPORT-tila: paina SPORT, LED
syttyy.
● TOUR-tila: paina TOUR, LED
syttyy.
● Normaalitila: ei SPORT eikä
TOUR ole painettuna, LED ei
pala.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta uudelleen.Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
● Elektroninen iskunvaimenninten säätö
● Kaasupolkimen ohjaus ● Ohjauksen ohjaus
● Automaattivaihteisto
SPORT-toiminto

Ajaminen ja käyttö179Järjestelmien asetukset mukautetaan
urheilullisempaan ajotapaan:
● Iskunvaimentimien vaimennus toimii jäykemmin, jotta kosketustienpintaan paranee.
● Moottori reagoi nopeammin kaa‐ supolkimeen.
● Ohjausta tehostetaan vähem‐ män.
● Automaattivaihteiston vaihteen‐ siirrot tapahtuvat myöhemmin.
● Kun SPORT -tila on aktivoitu, mit‐
tariston valaistus muuttuu valkoi‐ sesta punaiseksi.
TOUR-tilaJärjestelmien asetukset mukautetaan mukavuusajotapaan:
● Iskunvaimentimien vaimennus reagoi pehmeämmin.
● Kaasupoljin reagoi vakioasetuk‐ silla.
● Ohjauksen tehostus on vakioti‐ lassa.
● Automaattivaihteiston vaihteen‐ siirrot tapahtuvat mukavuusti‐lassa.
● Mittariston valaistus on valkoi‐ nen.
Normaalitila
Kaikki järjestelmien asetukset sopeu‐
tetaan vakioarvoihin.
Ajotilan valinta Jokaisessa käsin valitussa ajotilassa:
SPORT, TOUR tai normaali, ajotilan
valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton ak‐
tiivista dynaamista tilaa. Tarvittaessa
DMC:n ohjausyksikkö muuttaa auto‐
maattisesti asetuksia valitussa ajoti‐lassa tai jos se tunnistaa suurempia
vaihteluita, ajotilaa vaihdetaan vaih‐
telun ajaksi.
Jos esim. normaalitila on valittu ja
DMC havaitsee urheilullisen ajota‐
van, DMC muuttaa useat normaaliti‐
lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos esimerkiksi TOUR-tila on valittu ja
ajettaessa kiemurtelevalla tiellä on
äkkiä jarrutettava voimakkaasti, DMC
havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
lisätäkseen auton ajovakautta.
Kun ajo-ominaisuudet tai auton dy‐
naaminen tila palaa aikaisempaan ti‐ laan, DMC vaihtaa esivalitun ajotavan
asetuksiin.
Sport-tilan kuljettajakohtaiset
asetukset
Kuljettaja voi valita SPORT-tilan toi‐
minnot painamalla SPORT. Nämä
asetukset voidaan muuttaa
infonäytön Asetukset-valikossa. Au‐
ton räätälöinti 3 128.

180Ajaminen ja käyttöKuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi
aktivoida vain automaattitilassa.
Merkkivalo m 3 115.
Päällekytkentä
Paina m, merkkivalo m mittaristossa
syttyy valkoisena.
Päällekytkentä
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
kulloinenkin nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy aktivoi‐ tuna vaihteenvaihdon aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.

Ajaminen ja käyttö181Poiskytkentä
Paina y, merkkivalo m mittaristossa
syttyy valkoisena. Vakionopeussää‐
din on poissa käytöstä. Edellinen tal‐
lennettu nopeus jää muistiin myö‐
hempää samalla nopeudella jatka‐
mista varten.
Automaattinen pois kytkeytyminen: ● Ajonopeus on alle n. 30 km/h.
● Ajonopeus on yli n. 200 km/h.
● Jarrupoljinta painettaessa.
● Painettaessa kytkinpoljinta muu‐ taman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.Poiskytkentä
Paina m, merkkivalo m mittaristossa
sammuu. Tallennettu nopeus poiste‐
taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.
Nopeusrajoitin Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 25 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksen ylärivillä
järjestelmän ollessa aktiivinen.Päällekytkentä
Paina L. Jos vakionopeussäädin tai
mukautuva vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois
päältä, kun nopeusrajoitin aktivoi‐
daan, ja merkkivalo m sammuu.
Nopeusrajoituksen asetus
Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.

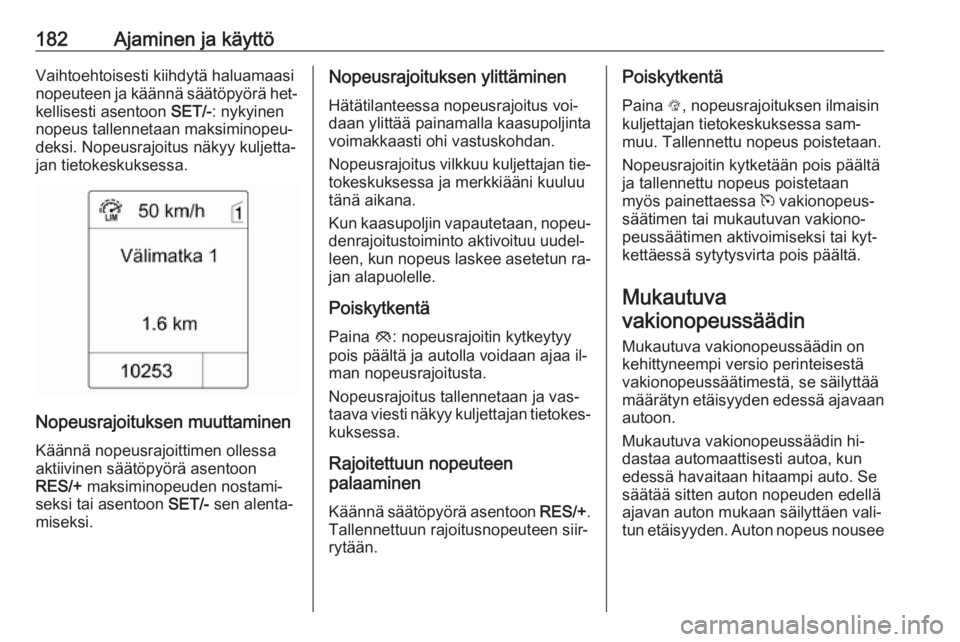

182Ajaminen ja käyttöVaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐ kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐
deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.
Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti ohi vastuskohdan.
Nopeusrajoitus vilkkuu kuljettajan tie‐ tokeskuksessa ja merkkiääni kuuluu
tänä aikana.
Kun kaasupoljin vapautetaan, nopeu‐
denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa il‐
man nopeusrajoitusta.
Nopeusrajoitus tallennetaan ja vas‐
taava viesti näkyy kuljettajan tietokes‐ kuksessa.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.Poiskytkentä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa sam‐
muu. Tallennettu nopeus poistetaan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen tai mukautuvan vakiono‐ peussäätimen aktivoimiseksi tai kyt‐
kettäessä sytytysvirta pois päältä.
Mukautuva vakionopeussäädin
Mukautuva vakionopeussäädin on
kehittyneempi versio perinteisestä
vakionopeussäätimestä, se säilyttää
määrätyn etäisyyden edessä ajavaan autoon.
Mukautuva vakionopeussäädin hi‐
dastaa automaattisesti autoa, kun
edessä havaitaan hitaampi auto. Se
säätää sitten auton nopeuden edellä
ajavan auton mukaan säilyttäen vali‐
tun etäisyyden. Auton nopeus nousee
