3. Kierrä lampunpidintä vastapäi‐vään irrottaaksesi sen lamppuko‐
koonpanosta.
4. Vaihda lamppu.
5. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.
6. Tarkista, että johdinsarja on sijoi‐ teltu oikein.
7. Asenna lamppukokoonpano alku‐
peräiselle paikalleen, varmista
sen oikea asettuminen paikalleen.
8. Asenna lamppukokoonpano pi‐ dintapeille ja asenna 3 ruuvia ta‐
kaisin.

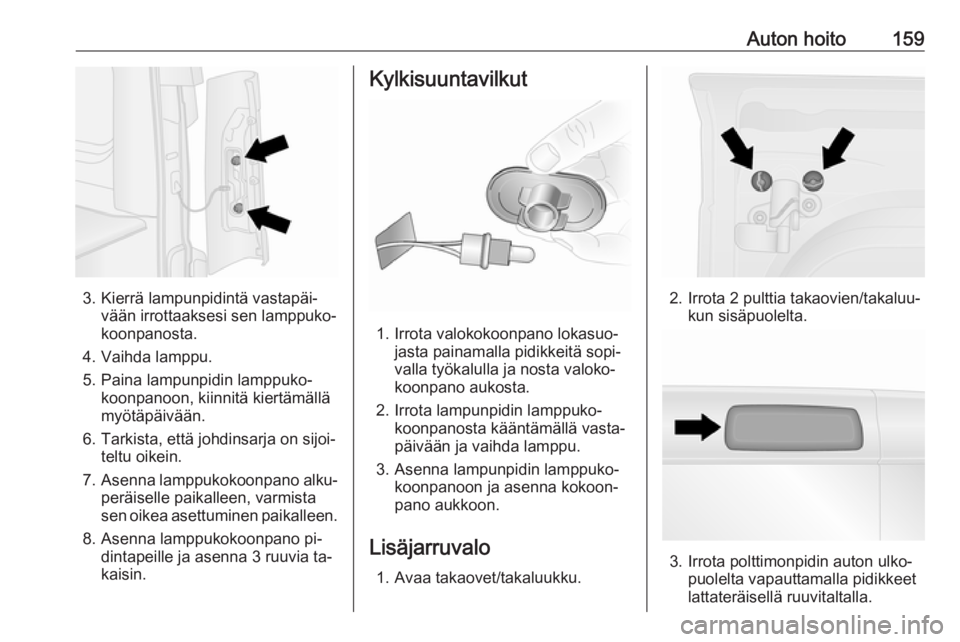

Kylkisuuntavilkut
1. Irrota valokokoonpano lokasuo‐ jasta painamalla pidikkeitä sopi‐
valla työkalulla ja nosta valoko‐
koonpano aukosta.
2. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä vasta‐
päivään ja vaihda lamppu.
3. Asenna lampunpidin lamppuko‐ koonpanoon ja asenna kokoon‐
pano aukkoon.
Lisäjarruvalo 1. Avaa takaovet/takaluukku.
2. Irrota 2 pulttia takaovien/takaluu‐ kun sisäpuolelta.
3. Irrota polttimonpidin auton ulko‐ puolelta vapauttamalla pidikkeet
lattateräisellä ruuvitaltalla.
Page 162 of 215
160Auton hoito4. Vaihda polttimo.
5. Asenna polttimonpidin ja asenna 2 pulttia takaisin.

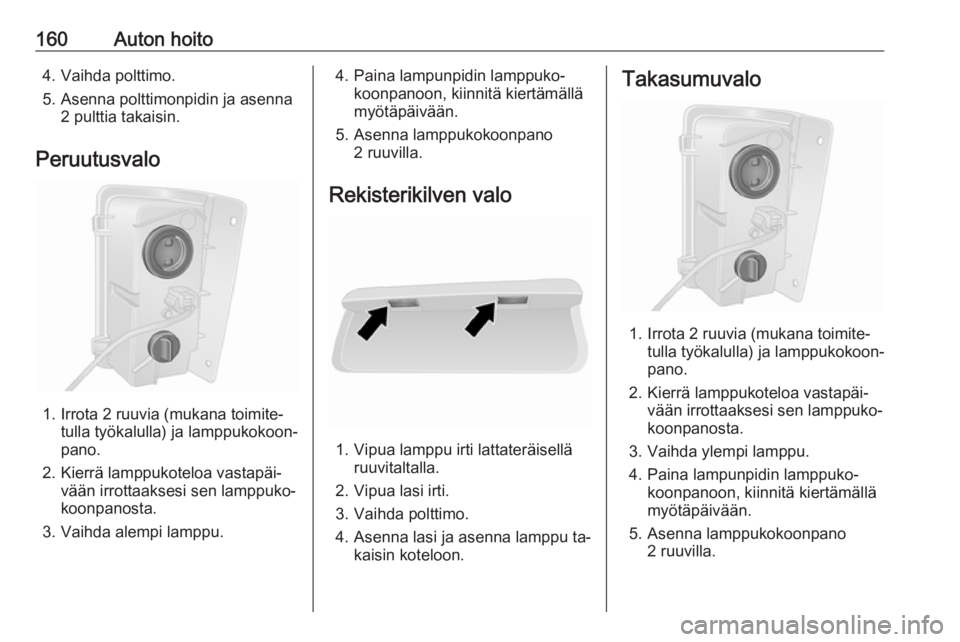

Peruutusvalo
1. Irrota 2 ruuvia (mukana toimite‐ tulla työkalulla) ja lamppukokoon‐
pano.
2. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
3. Vaihda alempi lamppu.
4. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.
5. Asenna lamppukokoonpano 2 ruuvilla.
Rekisterikilven valo
1. Vipua lamppu irti lattateräisellä ruuvitaltalla.
2. Vipua lasi irti.
3. Vaihda polttimo.
4. Asenna lasi ja asenna lamppu ta‐ kaisin koteloon.
Takasumuvalo
1. Irrota 2 ruuvia (mukana toimite‐ tulla työkalulla) ja lamppukokoon‐
pano.
2. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
3. Vaihda ylempi lamppu.
4. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.
5. Asenna lamppukokoonpano 2 ruuvilla.
Page 163 of 215

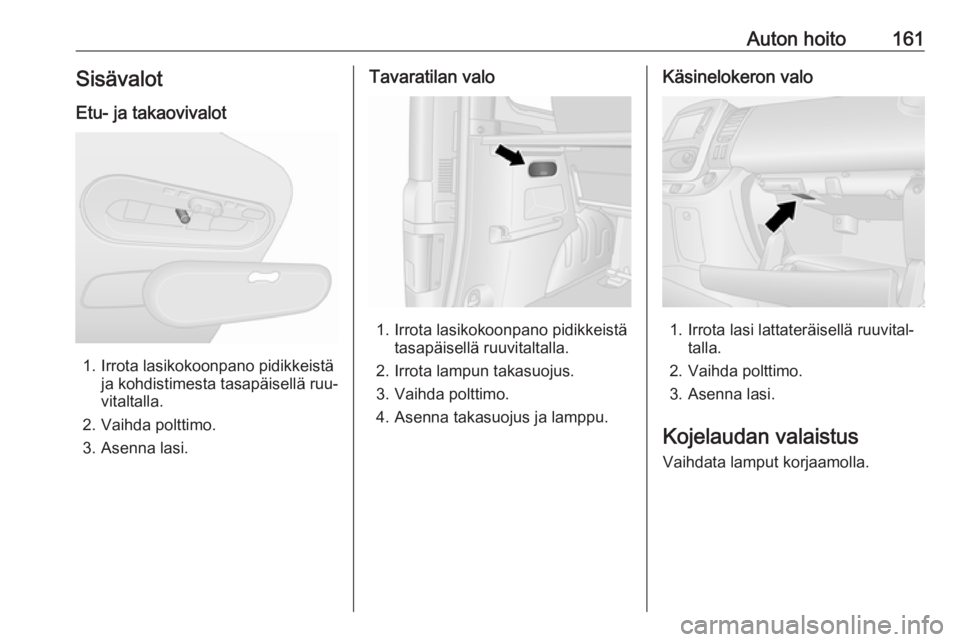

Auton hoito161SisävalotEtu- ja takaovivalot
1. Irrota lasikokoonpano pidikkeistä ja kohdistimesta tasapäisellä ruu‐
vitaltalla.
2. Vaihda polttimo.
3. Asenna lasi.
Tavaratilan valo
1. Irrota lasikokoonpano pidikkeistä tasapäisellä ruuvitaltalla.
2. Irrota lampun takasuojus.
3. Vaihda polttimo.
4. Asenna takasuojus ja lamppu.
Käsinelokeron valo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda polttimo.
3. Asenna lasi.
Kojelaudan valaistus Vaihdata lamput korjaamolla.
Page 164 of 215
162Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erityyppisiä sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Sulakerasiassa
on paikka varasulakkeiden säilytystä varten.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän ohjekirjan sisältämät
sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Katso sulake‐
rasian tarraa, jos sellainen on.
Sulakkeen irrotin
Page 165 of 215
Auton hoito163
Kojelaudan sulakerasian kannessa
saattaa olla sulakkeen irrotustyökalu.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudan va‐
semmalla puolella verhouslevyn ta‐
kana.
Vedä verhouslevyä yläosasta ja irrota
se, jotta pääset käsiksi sulakerasi‐
aan.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
Page 166 of 215
Page 167 of 215

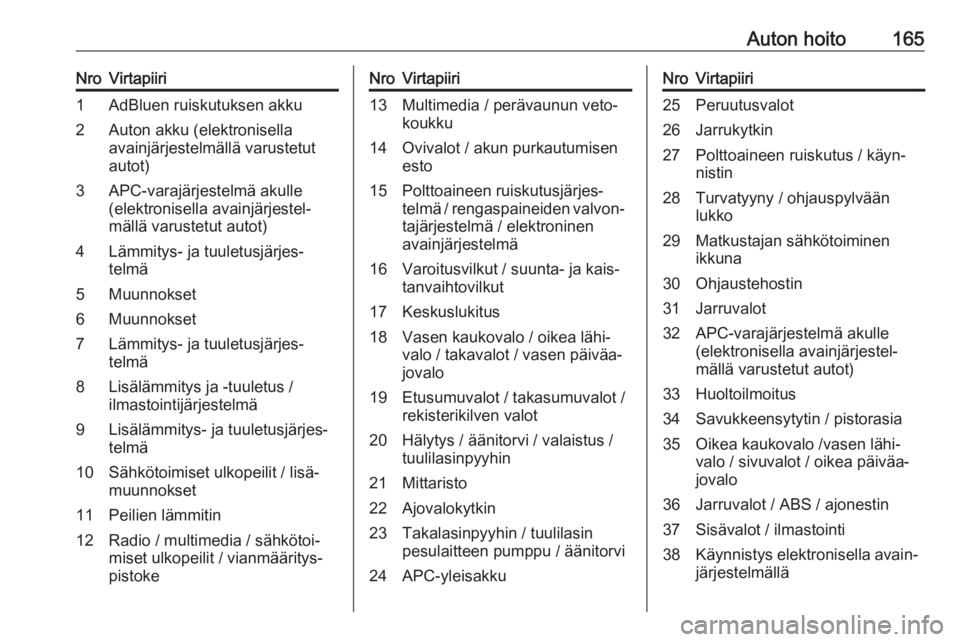

Auton hoito165NroVirtapiiri1AdBluen ruiskutuksen akku2Auton akku (elektronisella
avainjärjestelmällä varustetut
autot)3APC-varajärjestelmä akulle
(elektronisella avainjärjestel‐
mällä varustetut autot)4Lämmitys- ja tuuletusjärjes‐
telmä5Muunnokset6Muunnokset7Lämmitys- ja tuuletusjärjes‐
telmä8Lisälämmitys ja -tuuletus /
ilmastointijärjestelmä9Lisälämmitys- ja tuuletusjärjes‐
telmä10Sähkötoimiset ulkopeilit / lisä‐
muunnokset11Peilien lämmitin12Radio / multimedia / sähkötoi‐
miset ulkopeilit / vianmääritys‐
pistokeNroVirtapiiri13Multimedia / perävaunun veto‐
koukku14Ovivalot / akun purkautumisen
esto15Polttoaineen ruiskutusjärjes‐
telmä / rengaspaineiden valvon‐ tajärjestelmä / elektroninen
avainjärjestelmä16Varoitusvilkut / suunta- ja kais‐
tanvaihtovilkut17Keskuslukitus18Vasen kaukovalo / oikea lähi‐
valo / takavalot / vasen päiväa‐
jovalo19Etusumuvalot / takasumuvalot /
rekisterikilven valot20Hälytys / äänitorvi / valaistus /
tuulilasinpyyhin21Mittaristo22Ajovalokytkin23Takalasinpyyhin / tuulilasin
pesulaitteen pumppu / äänitorvi24APC-yleisakkuNroVirtapiiri25Peruutusvalot26Jarrukytkin27Polttoaineen ruiskutus / käyn‐
nistin28Turvatyyny / ohjauspylvään
lukko29Matkustajan sähkötoiminen
ikkuna30Ohjaustehostin31Jarruvalot32APC-varajärjestelmä akulle
(elektronisella avainjärjestel‐
mällä varustetut autot)33Huoltoilmoitus34Savukkeensytytin / pistorasia35Oikea kaukovalo /vasen lähi‐
valo / sivuvalot / oikea päiväa‐
jovalo36Jarruvalot / ABS / ajonestin37Sisävalot / ilmastointi38Käynnistys elektronisella avain‐
järjestelmällä
Page 168 of 215
166Auton hoitoNroVirtapiiri39Takalasin pyyhin40Varoitusäänet41Tavaratilan pistorasia42Kuljettajan sähkötoiminen
ikkuna43Takapistorasia44Käynnistys / korielektroniikan ohjausyksikkö45Istuinlämmitys46Lämmitys / ilmastointi47Tuulilasinpyyhkimet48Ajopiirturi
Asenna verhoilulevy takaisin, kun olet
vaihtanut vialliset sulakkeet.
Auton työkalut
Työkalut
Tunkki, pyöränmutteriavain, pyörän‐
pulttien holkki, torx-avain, sovittimet,
pölykapselikoukku ja hinaussilmukka
löytyvät kuljettajan istuimen alla ole‐
vasta kotelosta.
Työnnä istuinta eteenpäin ja käännä selkänoja eteen 3 44 , jotta pääset kä‐
siksi työkalukoteloon. Työkalukotelo
voi olla kiinnitetty paikalleen siipimut‐
terilla.
Pyörän vaihto 3 174, varapyörä
3 176.
Renkaankorjaussarjalla varustetut
autot: Pölykapselikoukku ja torx-
avain on varastoitu renkaanpaikkaus‐ sarjan koteloon, jota säilytetään kul‐
jettajan istuimen alla.
Renkaanpaikkaussarja 3 172.
