2016.5 OPEL VIVARO B Ohjekirja (in Finnish)

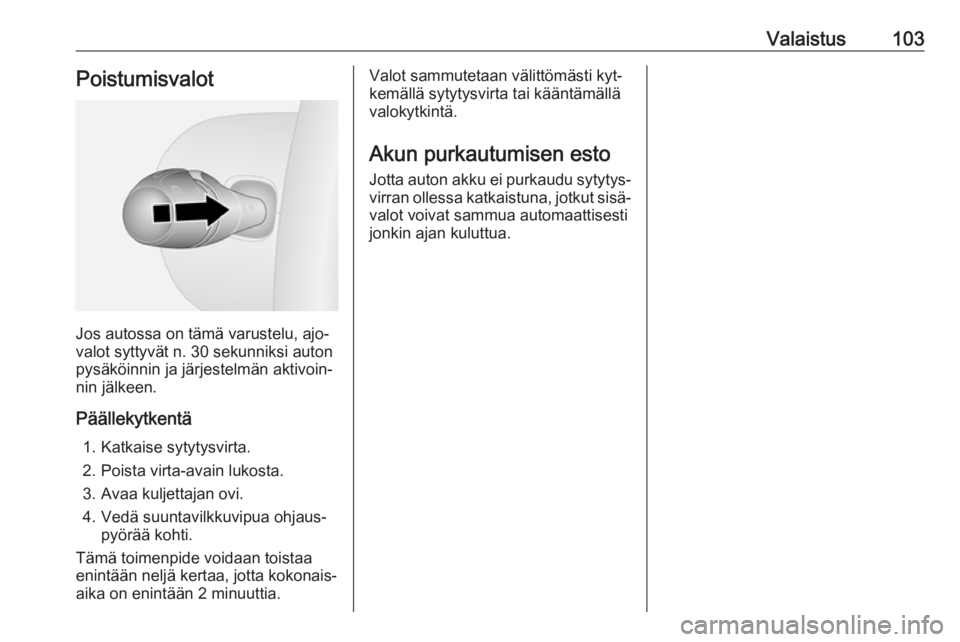

Valaistus103Poistumisvalot
Jos autossa on tämä varustelu, ajo‐
valot syttyvät n. 30 sekunniksi auton
pysäköinnin ja järjestelmän aktivoin‐
nin jälkeen.
Päällekytkentä 1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvipua ohjaus‐ pyörää kohti.
Tämä toimenpide voidaan toistaa enintään neljä kertaa, jotta kokonais‐ aika on enintään 2 minuuttia.
Valot sammutetaan välittömästi kyt‐
kemällä sytytysvirta tai kääntämällä
valokytkintä.
Akun purkautumisen esto
Jotta auton akku ei purkaudu sytytys‐
virran ollessa katkaistuna, jotkut sisä‐ valot voivat sammua automaattisesti
jonkin ajan kuluttua.

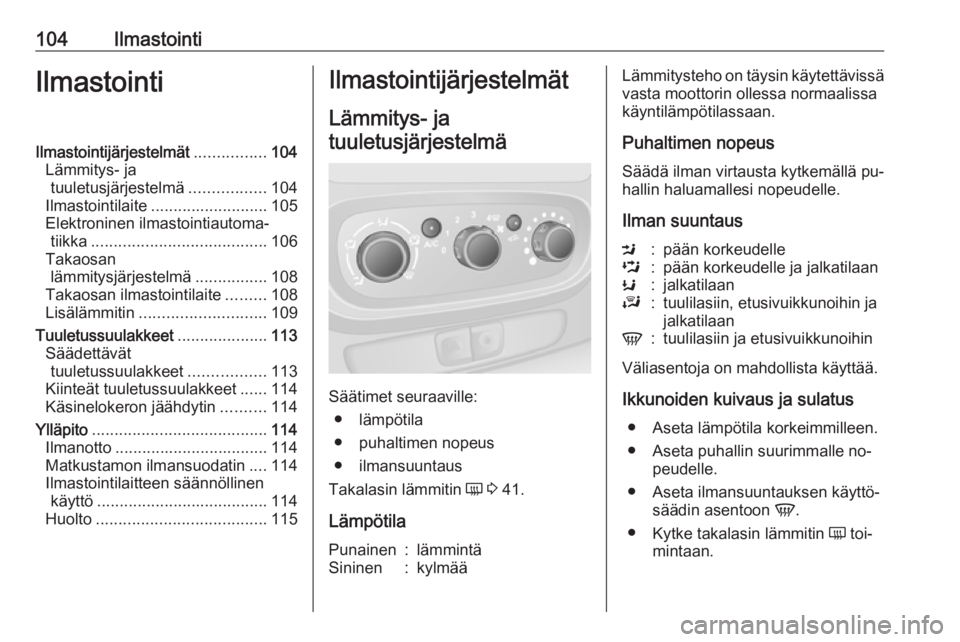

104IlmastointiIlmastointiIlmastointijärjestelmät................104
Lämmitys- ja tuuletusjärjestelmä .................104
Ilmastointilaite .......................... 105
Elektroninen ilmastointiautoma‐ tiikka ....................................... 106
Takaosan lämmitysjärjestelmä ................108
Takaosan ilmastointilaite .........108
Lisälämmitin ............................ 109
Tuuletussuulakkeet ....................113
Säädettävät tuuletussuulakkeet .................113
Kiinteät tuuletussuulakkeet ......114
Käsinelokeron jäähdytin ..........114
Ylläpito ....................................... 114
Ilmanotto .................................. 114
Matkustamon ilmansuodatin ....114
Ilmastointilaitteen säännöllinen käyttö ...................................... 114
Huolto ...................................... 115Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● puhaltimen nopeus
● ilmansuuntaus
Takalasin lämmitin Ü 3 41.
Lämpötila
Punainen:lämmintäSininen:kylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.
Ilman suuntausM:pään korkeudelleL:pään korkeudelle ja jalkatilaanK:jalkatilaanJ:tuulilasiin, etusivuikkunoihin ja
jalkatilaanV:tuulilasiin ja etusivuikkunoihin
Väliasentoja on mahdollista käyttää.
Ikkunoiden kuivaus ja sulatus ● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Kytke takalasin lämmitin Ü toi‐
mintaan.

Ilmastointi105● Avaa sivusuulakkeet ja suuntaane sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .
Takalasin lämmitin 3 41.
Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
A/C:Jäähdytys4:Sisäkierto
Lämpiävät istuimet 3 46.
Jäähdytys (A/C)
Paina A/C kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevan LED-valon syttymi‐
sellä. Jäähdytys on toiminnassa vain
moottorin käydessä ja ilmastointilait‐
teen puhaltimen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla A/C uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Toiminnassa
oleva jäähdytys saattaa estää moot‐
torin Autostop-sammutuksen.
Stop-start-järjestelmä 3 122.
Huomautus
Ilmastointilaitteen teho alenee, kun
ECO-tila on käytössä 3 116.Sisäkierto 4
Käynnistä sisäkiertotila painamalla
4 . Aktivointi osoitetaan painik‐
keessa olevan LED-valon syttymi‐
sellä.
Kytke sisäkiertotila pois päältä paina‐
malla 4 uudelleen.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐
toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa olo‐
suhteissa tuulilasi voi huuruuntua ul‐
kopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huuruun‐
tuu ulkopuolelta, käytä tuulilasinpyyh‐
kimiä ja vältä käyttämästä ilmanjaon
asentoja J ja V.

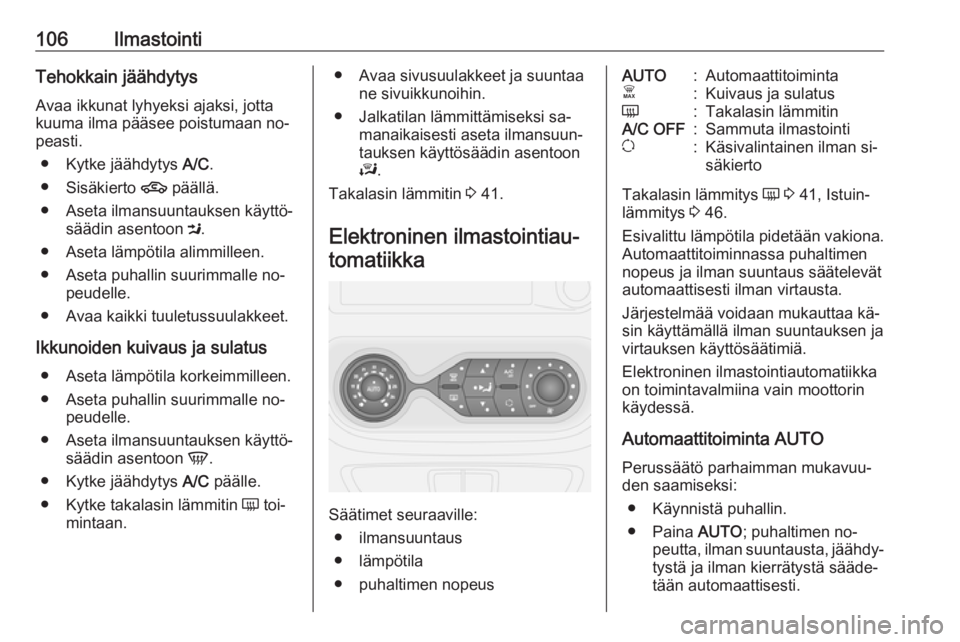

106IlmastointiTehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
● Kytke jäähdytys A/C.
● Sisäkierto 4 päällä.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon M.
● Aseta lämpötila alimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Avaa kaikki tuuletussuulakkeet.
Ikkunoiden kuivaus ja sulatus ● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Kytke jäähdytys A/C päälle.
● Kytke takalasin lämmitin Ü toi‐
mintaan.● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .
Takalasin lämmitin 3 41.
Elektroninen ilmastointiau‐ tomatiikka
Säätimet seuraaville: ● ilmansuuntaus
● lämpötila
● puhaltimen nopeus
AUTO:AutomaattitoimintaÊ:Kuivaus ja sulatusÜ:Takalasin lämmitinA/C OFF:Sammuta ilmastointiu:Käsivalintainen ilman si‐
säkierto
Takalasin lämmitys Ü 3 41, Istuin‐
lämmitys 3 46.
Esivalittu lämpötila pidetään vakiona. Automaattitoiminnassa puhaltimen
nopeus ja ilman suuntaus säätelevät
automaattisesti ilman virtausta.
Järjestelmää voidaan mukauttaa kä‐
sin käyttämällä ilman suuntauksen ja
virtauksen käyttösäätimiä.
Elektroninen ilmastointiautomatiikka
on toimintavalmiina vain moottorin käydessä.
Automaattitoiminta AUTO
Perussäätö parhaimman mukavuu‐
den saamiseksi:
● Käynnistä puhallin.
● Paina AUTO; puhaltimen no‐
peutta, ilman suuntausta, jäähdy‐
tystä ja ilman kierrätystä sääde‐
tään automaattisesti.

Ilmastointi107● Aseta haluamasi lämpötila.
● Avaa kaikki tuuletussuulakkeet.
Sammuta elektroninen ilmastointiau‐ tomatiikka sammuttamalla puhallin.
Lämpötilan esivalinta
Lämpötilat voidaan asettaa haluttuun
arvoon.
Jos vähimmäislämpötila asetetaan, il‐
mastointilaite käy suurimmalla jääh‐
dytysteholla.
Jos enimmäislämpötila asetetaan, il‐
mastointilaite käy suurimmalla lämmi‐ tysteholla.
Ikkunoiden kuivaus ja sulatus ● Paina Ê; painikkeen LED-valo
syttyy aktivoitaessa.
● Lämpötilaa, ilman suuntausta ja jäähdytystä säädellään auto‐
maattisesti ja puhallin käy suu‐
rella nopeudella.
● Kytke takalasin lämmitin Ü 3 41
toimintaan.
Paluu automaattitoimintaan: paina Ê
tai AUTO .Huomautus
Jos painiketta Ê painetaan mootto‐
rin käydessä, Autostop-toiminto on estettynä, kunnes painiketta Ê pai‐
netaan uudelleen.
Jos painiketta Ê painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 122.
Manuaaliset asetukset
Jonkin seuraavista asetuksista muut‐ taminen käsin poistaa automaattitoi‐
minnan käytöstä:
Puhaltimen nopeus Z
Säädä ilman virtausta käsin kytke‐ mällä puhallin haluamallesi nopeu‐
delle.
Jos puhallin kytketään pois toimin‐
nasta, myös ilmastointilaitteen toi‐
minta katkaistaan.
Ilman suuntaus M
Säädä suuntaus painamalla valitse‐
maasi painiketta. Painikkeen LED- valo syttyy aktivoitaessa.R:tuulilasiin ja etusivuikkunoihinM:pään korkeudelleS:jalkatilaan
Asetuksia voidaan yhdistellä paina‐
malla kahta painiketta, kunnes niiden molempien LED-valot palavat.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.
Jäähdytys A/C
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Huomautus
Ilmastointilaitteen teho alenee, kun
ECO-tila on käytössä 3 116.
Jos jäähdytystä tai kuivausta ei tar‐
vita, voit säästää polttoainetta sam‐
muttamalla ilmastointijärjestelmän
painamalla A/C OFF. Painikkeeseen
syttyy LED-merkkivalo.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.

108IlmastointiIlman sisäkiertotila u
Ota manuaalinen ilman sisäkiertotila käyttöön tai poista se käytöstä paina‐
malla u. Painikkeen LED-valo palaa,
kun tila on käytössä.9 Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.
Takaosan
lämmitysjärjestelmä
Takaosan lämmityspuhallin tukee il‐
man virtausta auton takaosaan taka‐
tuuletussuulakkeiden kautta.
Ilman virtausmäärän määrittelee pu‐
hallin. Ilman lämpötilaa säädetään
kojelaudan lämpötilasäätimellä.
Takaosan ilmastointilaite Takaosan ilmastointilaitetta käyte‐
tään matkustamon etuosan ilmastoin‐ tilaitteen kanssa.

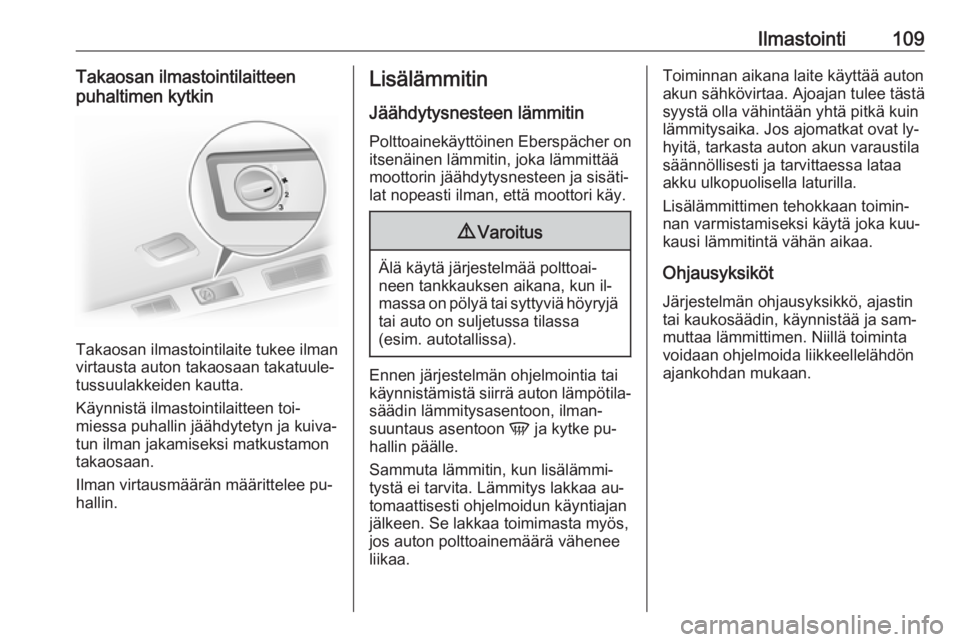

Ilmastointi109Takaosan ilmastointilaitteen
puhaltimen kytkin
Takaosan ilmastointilaite tukee ilman
virtausta auton takaosaan takatuule‐
tussuulakkeiden kautta.
Käynnistä ilmastointilaitteen toi‐
miessa puhallin jäähdytetyn ja kuiva‐
tun ilman jakamiseksi matkustamon
takaosaan.
Ilman virtausmäärän määrittelee pu‐
hallin.
Lisälämmitin
Jäähdytysnesteen lämmitin
Polttoainekäyttöinen Eberspächer on
itsenäinen lämmitin, joka lämmittää
moottorin jäähdytysnesteen ja sisäti‐
lat nopeasti ilman, että moottori käy.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun il‐
massa on pölyä tai syttyviä höyryjä
tai auto on suljetussa tilassa
(esim. autotallissa).
Ennen järjestelmän ohjelmointia tai
käynnistämistä siirrä auton lämpötila‐
säädin lämmitysasentoon, ilman‐
suuntaus asentoon V ja kytke pu‐
hallin päälle.
Sammuta lämmitin, kun lisälämmi‐ tystä ei tarvita. Lämmitys lakkaa au‐
tomaattisesti ohjelmoidun käyntiajan
jälkeen. Se lakkaa toimimasta myös,
jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton akun sähkövirtaa. Ajoajan tulee tästäsyystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat ly‐
hyitä, tarkasta auton akun varaustila säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐
nan varmistamiseksi käytä joka kuu‐
kausi lämmitintä vähän aikaa.
Ohjausyksiköt
Järjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja sam‐
muttaa lämmittimen. Niillä toiminta
voidaan ohjelmoida liikkeellelähdön
ajankohdan mukaan.

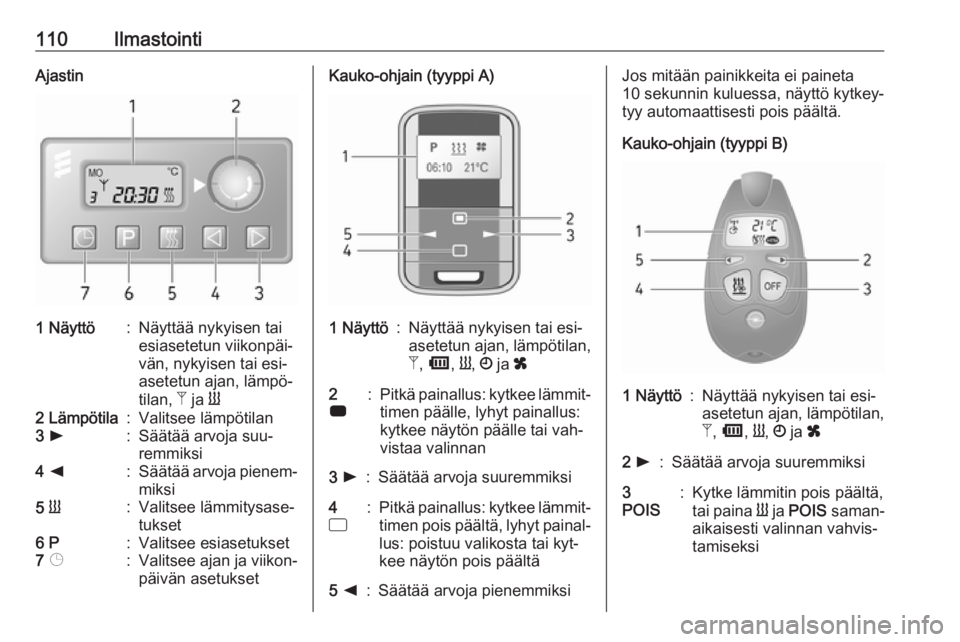

110IlmastointiAjastin1 Näyttö:Näyttää nykyisen tai
esiasetetun viikonpäi‐
vän, nykyisen tai esi‐
asetetun ajan, lämpö‐
tilan, Z ja Y2 Lämpötila:Valitsee lämpötilan3 l:Säätää arvoja suu‐
remmiksi4 k:Säätää arvoja pienem‐
miksi5 Y:Valitsee lämmitysase‐
tukset6 P:Valitsee esiasetukset7 Þ:Valitsee ajan ja viikon‐
päivän asetuksetKauko-ohjain (tyyppi A)1 Näyttö:Näyttää nykyisen tai esi‐
asetetun ajan, lämpötilan,
Z , Ü , Y , Ö ja x2
7:Pitkä painallus: kytkee lämmit‐
timen päälle, lyhyt painallus:
kytkee näytön päälle tai vah‐
vistaa valinnan3 l:Säätää arvoja suuremmiksi4
d:Pitkä painallus: kytkee lämmit‐
timen pois päältä, lyhyt painal‐ lus: poistuu valikosta tai kyt‐
kee näytön pois päältä5 k:Säätää arvoja pienemmiksiJos mitään painikkeita ei paineta
10 sekunnin kuluessa, näyttö kytkey‐
tyy automaattisesti pois päältä.
Kauko-ohjain (tyyppi B)1 Näyttö:Näyttää nykyisen tai esi‐
asetetun ajan, lämpötilan,
Z , Ü , Y , Ö ja x2 l:Säätää arvoja suuremmiksi3
POIS:Kytke lämmitin pois päältä,
tai paina Y ja POIS saman‐
aikaisesti valinnan vahvis‐
tamiseksi
