Page 49 of 215

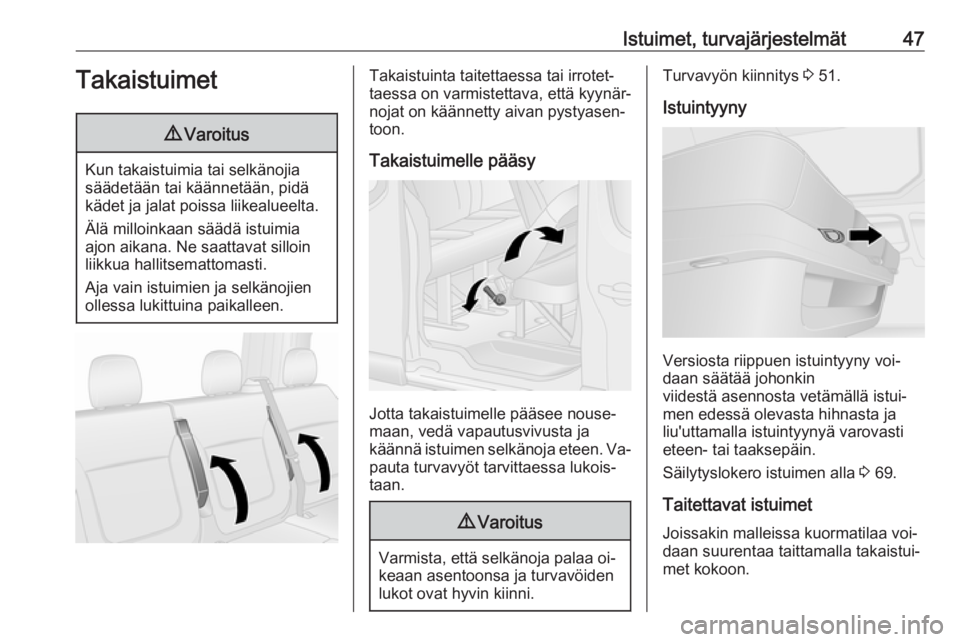

Istuimet, turvajärjestelmät47Takaistuimet9Varoitus
Kun takaistuimia tai selkänojia
säädetään tai käännetään, pidä
kädet ja jalat poissa liikealueelta.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Takaistuinta taitettaessa tai irrotet‐
taessa on varmistettava, että kyynär‐
nojat on käännetty aivan pystyasen‐
toon.
Takaistuimelle pääsy
Jotta takaistuimelle pääsee nouse‐
maan, vedä vapautusvivusta ja
käännä istuimen selkänoja eteen. Va‐
pauta turvavyöt tarvittaessa lukois‐
taan.
9 Varoitus
Varmista, että selkänoja palaa oi‐
keaan asentoonsa ja turvavöiden
lukot ovat hyvin kiinni.
Turvavyön kiinnitys 3 51.
Istuintyyny
Versiosta riippuen istuintyyny voi‐
daan säätää johonkin
viidestä asennosta vetämällä istui‐ men edessä olevasta hihnasta ja
liu'uttamalla istuintyynyä varovasti
eteen- tai taaksepäin.
Säilytyslokero istuimen alla 3 69.
Taitettavat istuimet Joissakin malleissa kuormatilaa voi‐
daan suurentaa taittamalla takaistui‐
met kokoon.
Page 50 of 215

48Istuimet, turvajärjestelmät9Varoitus
Istuinta taitettaessa on oltava tark‐
kaavainen - varo liikkuvia osia.
Tarkista, että kokonaan taitettu is‐
tuin on lujasti paikallaan.
Vapauta turvavyöt lukoistaan ja aseta
ne koteloon.
Irrota pääntuet tarvittaessa 3 42.
Vedä vapautushihnasta ja käännä
selkänoja istuimelle.
Pidä lukitustangoista kiinni ja tuo ne
yhtä aikaa yhteen.
Nosta ja käännä istuinasennelmaa
eteenpäin, kunnes se lukittuu eteen‐ päin käännettyyn asentoon.
Lukitse istuin paikalleen työntämällä takatukijalkoja ja varmistamalla, että
ne ovat lukittuneet.Huomio
Älä laita turvallisuussyistä kuor‐
maa alaskäännettyjen takaistui‐
mien päälle.
Palauttaessasi istuimen alkuperäi‐
seen asentoonsa vedä lukitustan‐
goista, laske istuinkokoonpano varo‐
vasti alas ja varmista, että takatukija‐
lat ovat oikein paikoillaan ja lukittuina. Nosta selkänoja ja laita pääntuet tar‐
vittaessa paikoilleen.
Irrotettavat takaistuimet Joissakin malleissa kuormatilaa voi‐
daan suurentaa irrottamalla takaistui‐
met.
Page 51 of 215
Istuimet, turvajärjestelmät49
Vapauta istuimet painamalla vasem‐
man ja oikean istuimen kiinnityksissä
olevia lukitussalpoja ja työntämällä
niitä eteenpäin.
Nosta lukitussalvat ja siirrä sitten is‐
tuinyksikköä taaksepäin lattian taka‐ osan kiinnityskohdista vapauttami‐
seksi.
Nosta istuinyksikköä ja siirrä sitä sit‐
ten uudelleen taaksepäin sen vapaut‐ tamiseksi lattian etuosan kiinnitys‐kohdista. Tämän jälkeen istuinyk‐
sikkö voidaan nostaa pois.
Istuimet saa poistaa vain liukuoven
kautta.9 Varoitus
Irrotettavat istuimet ovat painavia!
Älä yritä irrottaa niitä ilman apua.
Istuimia asennettaessa on varmis‐ tettava, että istuimet ovat moitteet‐
tomasti kiinnityspisteissä ja luki‐
tussalvat täysin kytkeytyneet.
Kun istuimet asennetaan takaisin,
varmista, että rivi, jolla käännettävä
istuin B on, sijoitetaan oikein kiintei‐
den istuinten rivin A eteen.
Page 52 of 215

50Istuimet, turvajärjestelmätTurvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä pitääkseen matkustajat is‐
tuma-asennossa. Vammautumisen
vaara pienenee näin olennaisesti.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on tarkoitettu vain yhden
henkilön käyttöön. Lasten turvajärjes‐
telmä 3 59.
Turvavyöjärjestelmän kaikki osat on tarkastettava ajoittain vaurioiden ja
toiminnan suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavyönkiristimet on vaihdatettava
korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet
puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Etuistuimessa on turvavyömuistutin,
jonka ilmaisimena toimii merkkivalo
X kattokonsolissa 3 86.
Turvavöiden voimanrajoittimet
Etuistuimilla vartaloon kohdistuvaa
rasitusta pienennetään turvavyön as‐
teittaisella vapauttamisella törmäyk‐
sen aikana.
Turvavyön kiristimet Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐
voimasta alkaen.9 Varoitus
Turvavyöjärjestelmien epäasian‐
mukaisesta käsittelystä (esim. vöi‐ den irrotuksesta tai asennuksesta) voi seurata turvavyönkiristimien
laukeaminen ja loukkaantumis‐
vaara.
Turvavyönkiristinten lauettua merkki‐
valo v palaa jatkuvasti 3 86.
Page 53 of 215

Istuimet, turvajärjestelmät51Vaihdata lauenneet turvavyönkiristi‐
met korjaamolla. Turvavyönkiristimet
laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna lisävarusteita
tai muita esineitä, jotka saattavat
häiritä turvavyönkiristimien toimin‐
taa. Turvavyönkiristimien osiin ei
saa tehdä muutoksia, koska muutoin
auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
Kiinnitä
Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon.
Kiristä lantiovyötä ajon aikana usein
vetämällä olkavyöstä.
Turvavyömuistutin 3 86.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Korkeuden säätö
Siirrä säädin ylös- tai alaspäin halua‐
maasi asentoon:
● Vedä vyötä hieman ulospäin.
● Irrota kallistamalla säädintä alas‐
päin ja liu'uta sitten korkeussää‐
töä alaspäin tai työnnä korkeus‐
säätöä ylös säädintä kallista‐
matta.
Page 54 of 215
52Istuimet, turvajärjestelmät
Säädä korkeus niin, että vyö kulkee
olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
9 Varoitus
Älä säädä ajon aikana.
Avaa
Vyö avataan painamalla lukon pu‐
naista nappia.
Takaistuinten turvavyöt
Kaksisalpainen vyö
Ennen kuin kiinnität turvavyön,
työnnä alempi lukkokieleke vasem‐
paan vyölukkoon. Aseta ylempi luk‐
kokieleke ja vyö olkapään ja vartalon yli (älä kierrä) ja kiinnitä oikeanpuo‐
leiseen vyölukkoon.
Avaa turvavyö painamalla ensin oi‐
keanpuoleisen lukon painiketta ja ir‐
rottamalla ylempi salpalevy. Paina sit‐
ten vasemmanpuoleisen lukon paini‐
ketta ja irrota alempi lukkokieleke.
Turvavyö kelautuu itsestään takaisin
kelalle.
Page 55 of 215

Istuimet, turvajärjestelmät539Varoitus
Turvavyöstä ei ole apua onnetto‐
muudessa, jos alempaa lukkokie‐
lekettä ei ole kiinnitetty oikein.
Kun irrotat turvavyötä, muista aina vapauttaa oikeanpuoleinen lukko
ennen vasemmanpuoleista.
Irrota lukkokielekkeet lukoista, en‐ nen kuin irrotat istuimet autosta taipäästät matkustajia takaistuimille.
Takaistuimet 3 47.
Turvavyön käyttö raskauden
aikana
9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista eri järjestelmistä varusteluta‐
sosta riippuen.
Turvatyynyt täyttyvät törmäystilan‐ teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristimien ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä mil‐
lään muulla materiaalilla.
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on
Page 56 of 215

54Istuimet, turvajärjestelmätmahdollisesti vaihdatettava ohjaus‐
pyörä, kojelauta, paneloinnin osia,
ovitiivisteet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin au‐ ton tyyppihyväksyntä mitätöityy.
Turvatyynyjen täyttyessä vapautuvat
kuumat kaasut voivat aiheuttaa palo‐ vammoja.
Turvatyynyjärjestelmän merkkivalo v
3 86.
Lasten turvajärjestelmät
turvatyynyjärjestelmällä
varustetulla etumatkustajan
istuimella
Standardin ECE R94.02 mukainen varoitus:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐
wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
