Stolar, säkerhetsfunktioner63Godkända möjligheter för montering av ISOFIX barnsäkerhetssystemViktklassStorlek
klassFästeFramsätensäten i rad 2 1säten
i rad 3MittenYttrebilar med enkelt
passagerarsätebilar med dubbelt
passagerarsäteGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XXILILXGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF 2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF2XGrupp II: 15 till 25 kg
eller ca 3 till 7 årXXIL, IUF2IL, IUF2XGrupp III: 22 till 36 kg
eller ca 6 till 12 årXXIL, IUF2IL, IUF2X

64Stolar, säkerhetsfunktioner1:Skjut det inställbara framsätet framåt för att montera ett barnsäkerhetssystem på dessa säten om det behövs. Det
kanske inte finns tillräckligt med utrymme för att montera ett barnsäkerhetssystem på bilar som är utrustade med fasta framstolar.2:Framåtriktade barnsäkerhetssystem: Demontera nackskydden 3 42 innan du monterar barnsäkerhetssystemet. Sätet
framför denna monteringsplats får inte vara tillbakaskjutet till mer än hälften på skenorna. Den högsta ryggstödslut‐ ningen är 25°. Ställa in stol 3 44.IUF:Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i
denna viktklass.X:Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.IL:Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.
ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.
ISOFIX storleksklass och barnstol
A - ISO/F3:Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2:Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X:Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3:Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2:Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1:Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

Stolar, säkerhetsfunktioner65Isofix bilbarnstolar
ISOFIX monteringskonsoler är
märkta med logotypen eller symbolen
ISOFIX sätets dyna.
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna.
Vid fastsättning av ISOFIX fästbyglar
för montering av barnstolar får barn‐
säkerhetssystem som är universellt
godkända för ISOFIX användas.
Tillåtna fästplatser för ISOFIX barn‐
säkerhetssystem är markerade med
tabeller enligt <, IL och IUF.
Top-tether, fästöglor
Top-Tether-fästöglorna sitter baktill
på sätet.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.

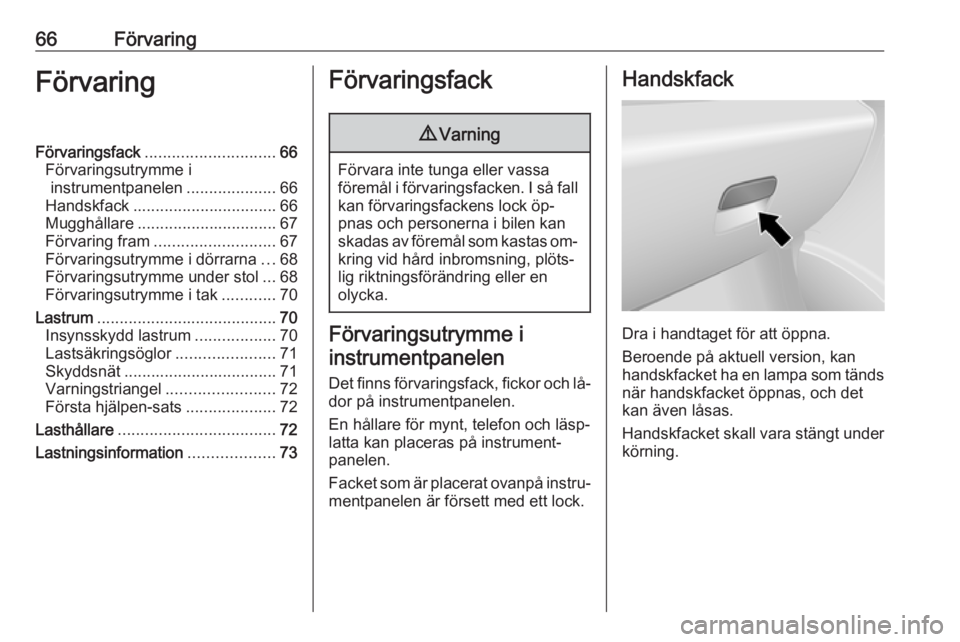

66FörvaringFörvaringFörvaringsfack............................. 66
Förvaringsutrymme i instrumentpanelen ....................66
Handskfack ................................ 66
Mugghållare ............................... 67
Förvaring fram ........................... 67
Förvaringsutrymme i dörrarna ...68
Förvaringsutrymme under stol ...68
Förvaringsutrymme i tak ............70
Lastrum ........................................ 70
Insynsskydd lastrum ..................70
Lastsäkringsöglor ......................71
Skyddsnät .................................. 71
Varningstriangel ........................72
Första hjälpen-sats ....................72
Lasthållare ................................... 72
Lastningsinformation ...................73Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Förvaringsutrymme i
instrumentpanelen
Det finns förvaringsfack, fickor och lå‐ dor på instrumentpanelen.
En hållare för mynt, telefon och läsp‐ latta kan placeras på instrument‐
panelen.
Facket som är placerat ovanpå instru‐ mentpanelen är försett med ett lock.
Handskfack
Dra i handtaget för att öppna.
Beroende på aktuell version, kan
handskfacket ha en lampa som tänds när handskfacket öppnas, och det
kan även låsas.
Handskfacket skall vara stängt under
körning.

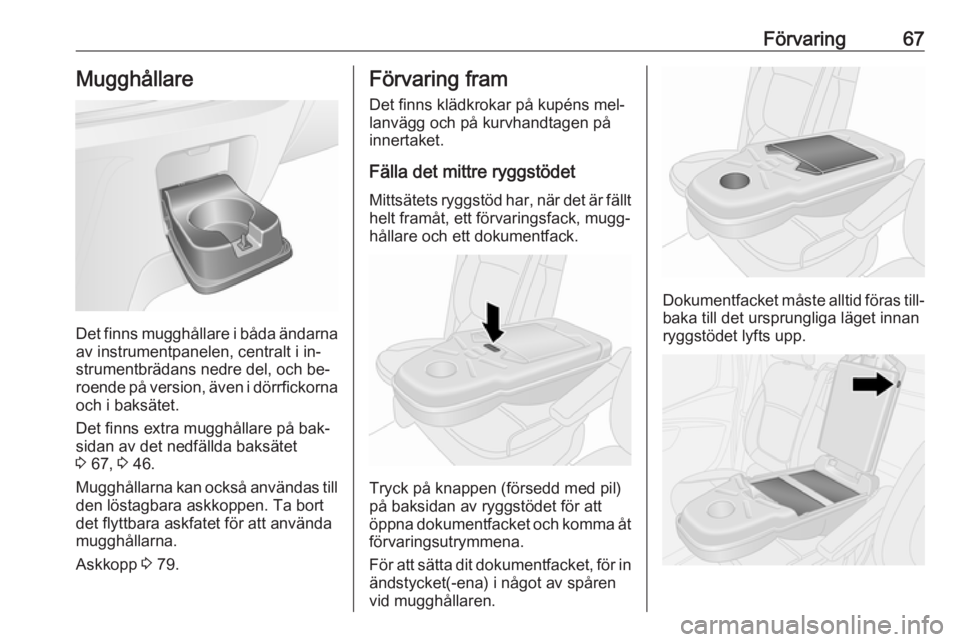

Förvaring67Mugghållare
Det finns mugghållare i båda ändarnaav instrumentpanelen, centralt i in‐
strumentbrädans nedre del, och be‐
roende på version, även i dörrfickorna
och i baksätet.
Det finns extra mugghållare på bak‐
sidan av det nedfällda baksätet
3 67, 3 46.
Mugghållarna kan också användas till den löstagbara askkoppen. Ta bort
det flyttbara askfatet för att använda
mugghållarna.
Askkopp 3 79.
Förvaring fram
Det finns klädkrokar på kupéns mel‐
lanvägg och på kurvhandtagen på
innertaket.
Fälla det mittre ryggstödet Mittsätets ryggstöd har, när det är fällt
helt framåt, ett förvaringsfack, mugg‐
hållare och ett dokumentfack.
Tryck på knappen (försedd med pil)
på baksidan av ryggstödet för att öppna dokumentfacket och komma åt
förvaringsutrymmena.
För att sätta dit dokumentfacket, för in ändstycket(-ena) i något av spåren
vid mugghållaren.
Dokumentfacket måste alltid föras till‐
baka till det ursprungliga läget innan
ryggstödet lyfts upp.

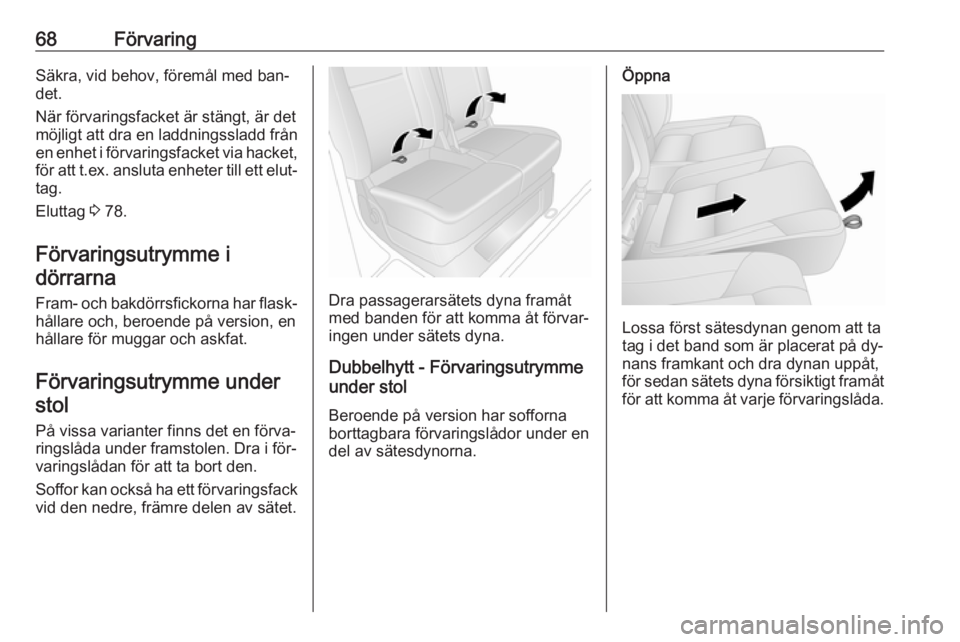

68FörvaringSäkra, vid behov, föremål med ban‐
det.
När förvaringsfacket är stängt, är det
möjligt att dra en laddningssladd från
en enhet i förvaringsfacket via hacket,
för att t.ex. ansluta enheter till ett elut‐
tag.
Eluttag 3 78.
Förvaringsutrymme i dörrarna
Fram- och bakdörrsfickorna har flask‐
hållare och, beroende på version, en
hållare för muggar och askfat.
Förvaringsutrymme understol
På vissa varianter finns det en förva‐ringslåda under framstolen. Dra i för‐
varingslådan för att ta bort den.
Soffor kan också ha ett förvaringsfack
vid den nedre, främre delen av sätet.
Dra passagerarsätets dyna framåt
med banden för att komma åt förvar‐ ingen under sätets dyna.
Dubbelhytt - Förvaringsutrymme
under stol
Beroende på version har sofforna
borttagbara förvaringslådor under en
del av sätesdynorna.
Öppna
Lossa först sätesdynan genom att ta
tag i det band som är placerat på dy‐ nans framkant och dra dynan uppåt,
för sedan sätets dyna försiktigt framåt
för att komma åt varje förvaringslåda.

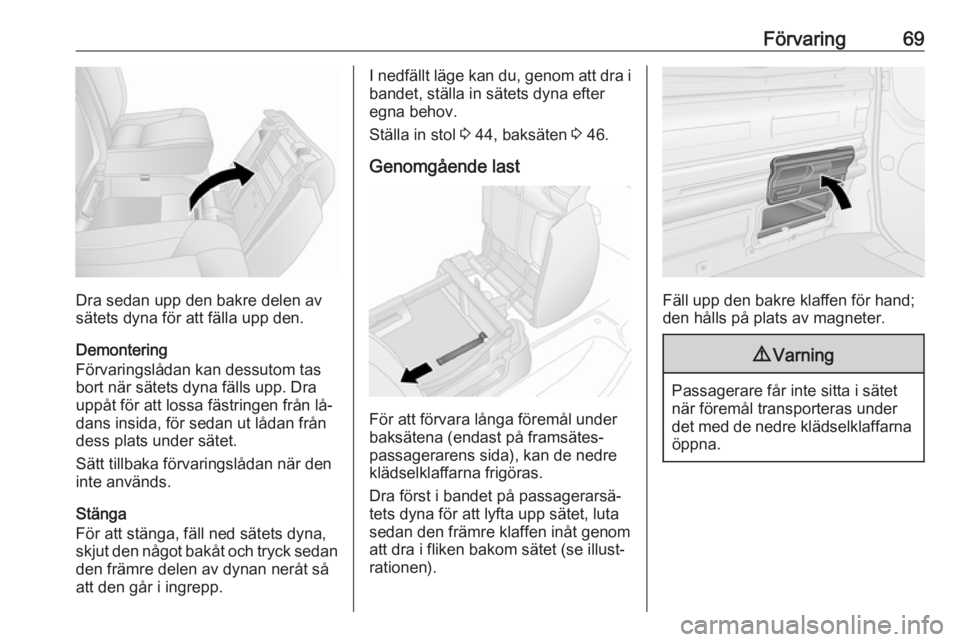

Förvaring69
Dra sedan upp den bakre delen av
sätets dyna för att fälla upp den.
Demontering
Förvaringslådan kan dessutom tas
bort när sätets dyna fälls upp. Dra
uppåt för att lossa fästringen från lå‐ dans insida, för sedan ut lådan från
dess plats under sätet.
Sätt tillbaka förvaringslådan när den
inte används.
Stänga
För att stänga, fäll ned sätets dyna,
skjut den något bakåt och tryck sedan
den främre delen av dynan neråt så
att den går i ingrepp.
I nedfällt läge kan du, genom att dra i
bandet, ställa in sätets dyna efter
egna behov.
Ställa in stol 3 44, baksäten 3 46.
Genomgående last
För att förvara långa föremål under
baksätena (endast på framsätes‐
passagerarens sida), kan de nedre
klädselklaffarna frigöras.
Dra först i bandet på passagerarsä‐ tets dyna för att lyfta upp sätet, lutasedan den främre klaffen inåt genom
att dra i fliken bakom sätet (se illust‐
rationen).
Fäll upp den bakre klaffen för hand;
den hålls på plats av magneter.
9 Varning
Passagerare får inte sitta i sätet
när föremål transporteras under det med de nedre klädselklaffarna öppna.

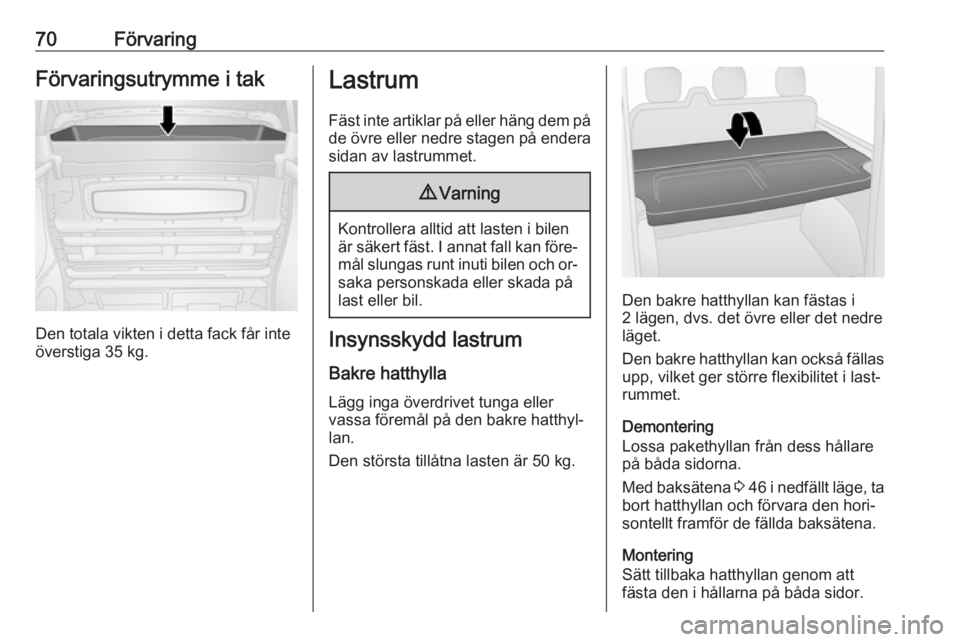

70FörvaringFörvaringsutrymme i tak
Den totala vikten i detta fack får inte
överstiga 35 kg.
Lastrum
Fäst inte artiklar på eller häng dem påde övre eller nedre stagen på endera
sidan av lastrummet.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
Insynsskydd lastrum
Bakre hatthylla
Lägg inga överdrivet tunga eller
vassa föremål på den bakre hatthyl‐
lan.
Den största tillåtna lasten är 50 kg.
Den bakre hatthyllan kan fästas i
2 lägen, dvs. det övre eller det nedre
läget.
Den bakre hatthyllan kan också fällas
upp, vilket ger större flexibilitet i last‐
rummet.
Demontering
Lossa pakethyllan från dess hållare
på båda sidorna.
Med baksätena 3 46 i nedfällt läge, ta
bort hatthyllan och förvara den hori‐ sontellt framför de fällda baksätena.
Montering
Sätt tillbaka hatthyllan genom att
fästa den i hållarna på båda sidor.
