2016.5 OPEL VIVARO B Betriebsanleitung (in German)

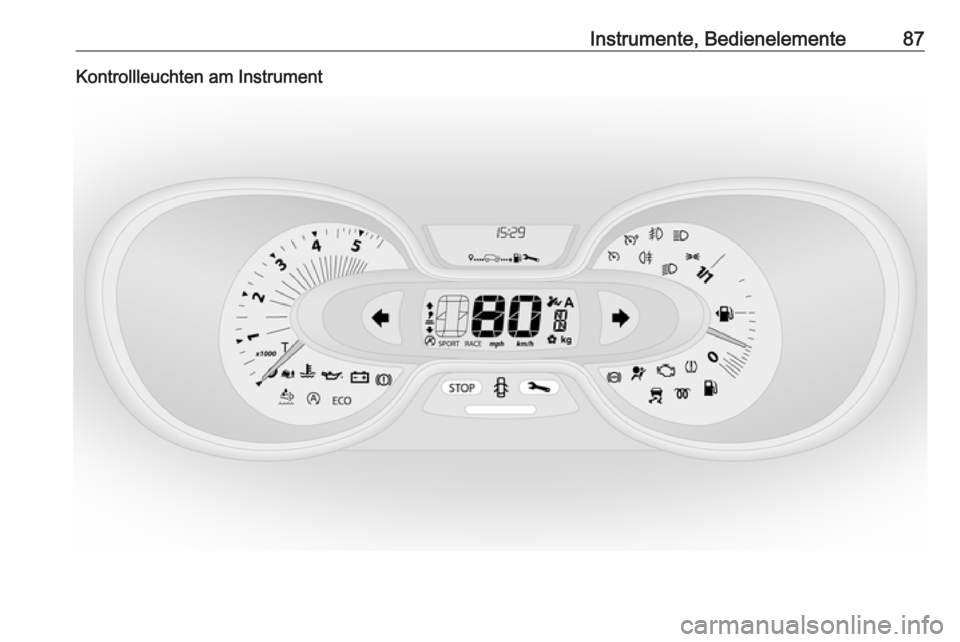

Instrumente, Bedienelemente87Kontrollleuchten am Instrument

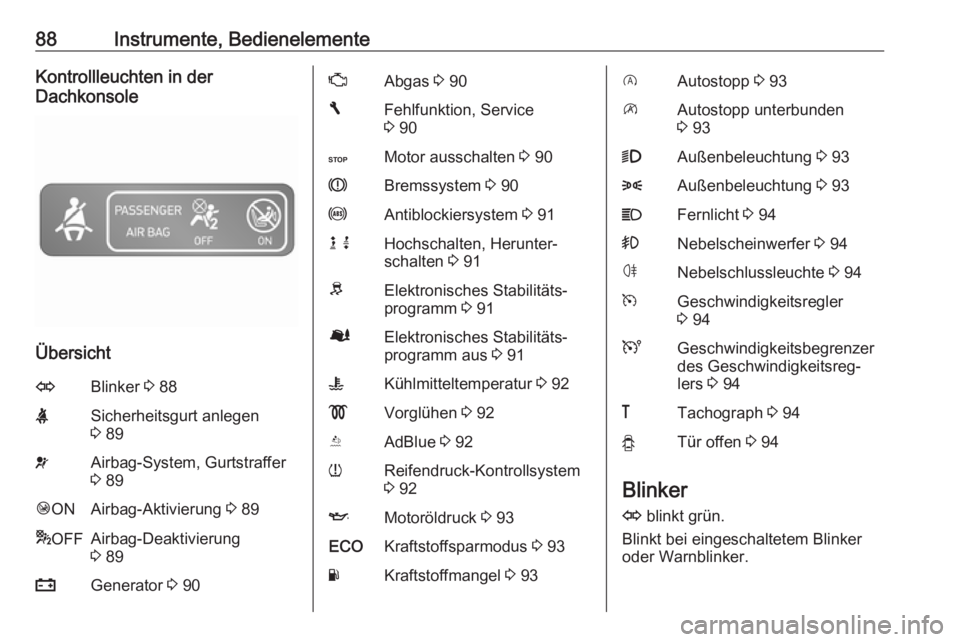

88Instrumente, BedienelementeKontrollleuchten in der
Dachkonsole
Übersicht
OBlinker 3 88XSicherheitsgurt anlegen
3 89vAirbag-System, Gurtstraffer
3 89Ó ONAirbag-Aktivierung 3 89* OFFAirbag-Deaktivierung
3 89pGenerator 3 90ZAbgas 3 90FFehlfunktion, Service
3 90CMotor ausschalten 3 90RBremssystem 3 90uAntiblockiersystem 3 91k jHochschalten, Herunter‐
schalten 3 91RElektronisches Stabilitäts‐
programm 3 91ØElektronisches Stabilitäts‐
programm aus 3 91WKühlmitteltemperatur 3 92!Vorglühen 3 92YAdBlue 3 92wReifendruck-Kontrollsystem
3 92IMotoröldruck 3 93ECOKraftstoffsparmodus 3 93YKraftstoffmangel 3 93DAutostopp 3 93\Autostopp unterbunden
3 939Außenbeleuchtung 3 938Außenbeleuchtung 3 93CFernlicht 3 94>Nebelscheinwerfer 3 94øNebelschlussleuchte 3 94mGeschwindigkeitsregler
3 94UGeschwindigkeitsbegrenzer
des Geschwindigkeitsreg‐
lers 3 94&Tachograph 3 94yTür offen 3 94
Blinker
O blinkt grün.
Blinkt bei eingeschaltetem Blinker
oder Warnblinker.

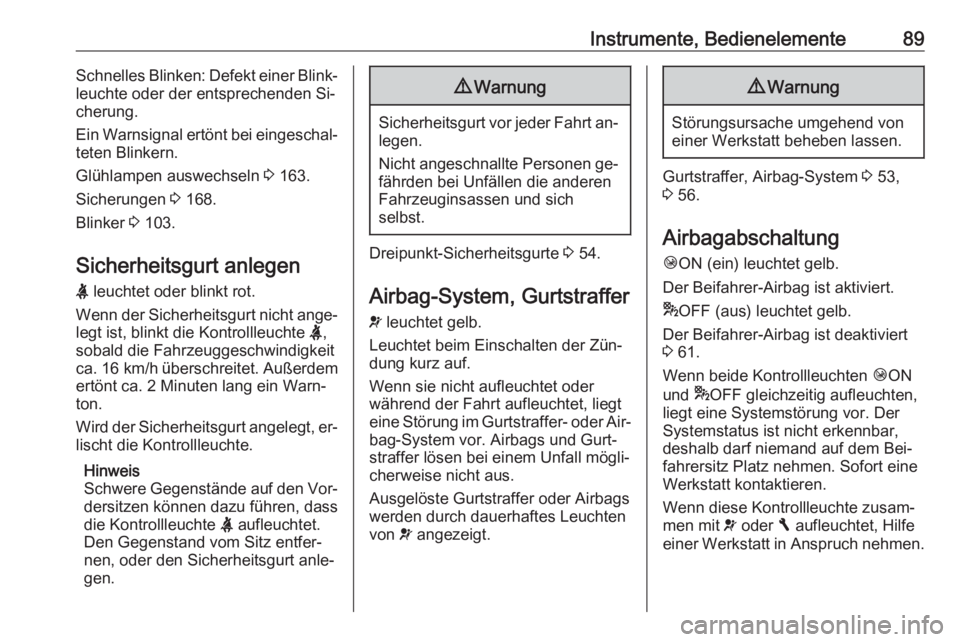

Instrumente, Bedienelemente89Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden Si‐
cherung.
Ein Warnsignal ertönt bei eingeschal‐
teten Blinkern.
Glühlampen auswechseln 3 163.
Sicherungen 3 168.
Blinker 3 103.
Sicherheitsgurt anlegen X leuchtet oder blinkt rot.
Wenn der Sicherheitsgurt nicht ange‐ legt ist, blinkt die Kontrollleuchte X,
sobald die Fahrzeuggeschwindigkeit
ca. 16 km/h überschreitet. Außerdem
ertönt ca. 2 Minuten lang ein Warn‐
ton.
Wird der Sicherheitsgurt angelegt, er‐ lischt die Kontrollleuchte.
Hinweis
Schwere Gegenstände auf den Vor‐
dersitzen können dazu führen, dass
die Kontrollleuchte X aufleuchtet.
Den Gegenstand vom Sitz entfer‐
nen, oder den Sicherheitsgurt anle‐
gen.9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Dreipunkt-Sicherheitsgurte 3 54.
Airbag-System, Gurtstraffer
v leuchtet gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Wenn sie nicht aufleuchtet oder
während der Fahrt aufleuchtet, liegt
eine Störung im Gurtstraffer- oder Air‐ bag-System vor. Airbags und Gurt‐
straffer lösen bei einem Unfall mögli‐
cherweise nicht aus.
Ausgelöste Gurtstraffer oder Airbags
werden durch dauerhaftes Leuchten
von v angezeigt.
9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 53,
3 56.
Airbagabschaltung Ó ON (ein) leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* OFF (aus) leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 61.
Wenn beide Kontrollleuchten ÓON
und *OFF gleichzeitig aufleuchten,
liegt eine Systemstörung vor. Der
Systemstatus ist nicht erkennbar,
deshalb darf niemand auf dem Bei‐
fahrersitz Platz nehmen. Sofort eine
Werkstatt kontaktieren.
Wenn diese Kontrollleuchte zusam‐
men mit v oder F aufleuchtet, Hilfe
einer Werkstatt in Anspruch nehmen.

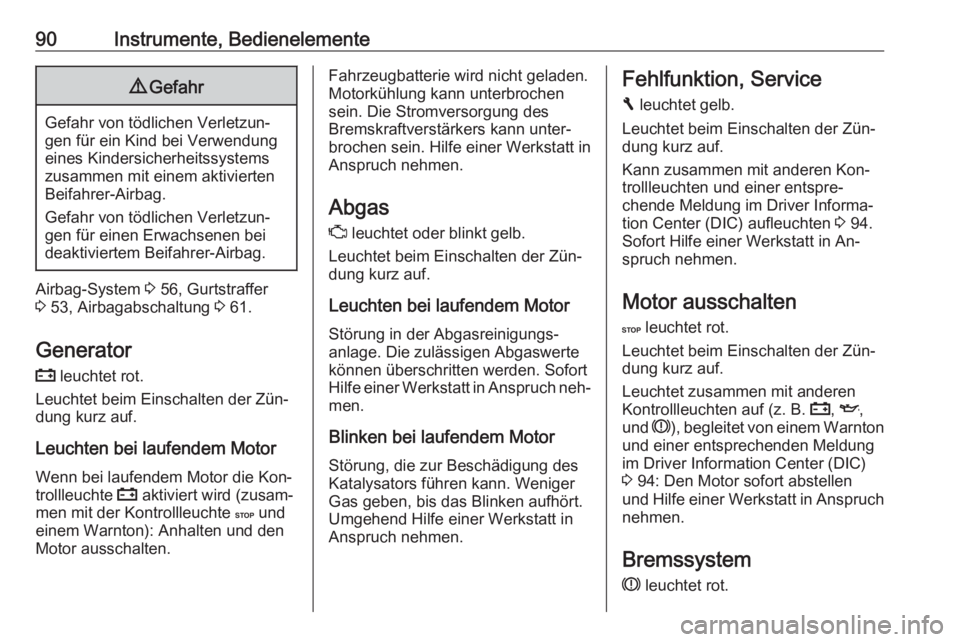

90Instrumente, Bedienelemente9Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Airbag-System 3 56, Gurtstraffer
3 53, Airbagabschaltung 3 61.
Generator p leuchtet rot.
Leuchtet beim Einschalten der Zün‐ dung kurz auf.
Leuchten bei laufendem Motor Wenn bei laufendem Motor die Kon‐trollleuchte p aktiviert wird (zusam‐
men mit der Kontrollleuchte C und
einem Warnton): Anhalten und den
Motor ausschalten.
Fahrzeugbatterie wird nicht geladen.
Motorkühlung kann unterbrochen
sein. Die Stromversorgung des
Bremskraftverstärkers kann unter‐
brochen sein. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend Hilfe einer Werkstatt in
Anspruch nehmen.Fehlfunktion, Service
F leuchtet gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Kann zusammen mit anderen Kon‐ trollleuchten und einer entspre‐
chende Meldung im Driver Informa‐
tion Center (DIC) aufleuchten 3 94.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Motor ausschalten
C leuchtet rot.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchtet zusammen mit anderen Kontrollleuchten auf (z. B. p, I ,
und R), begleitet von einem Warnton
und einer entsprechenden Meldung
im Driver Information Center (DIC)
3 94: Den Motor sofort abstellen
und Hilfe einer Werkstatt in Anspruch
nehmen.
Bremssystem
R leuchtet rot.

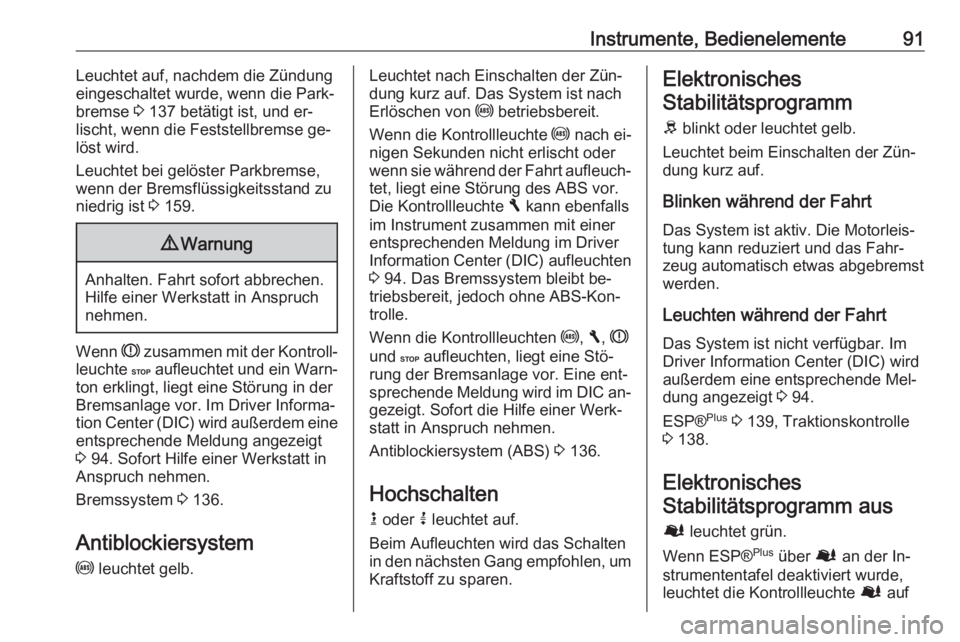

Instrumente, Bedienelemente91Leuchtet auf, nachdem die Zündung
eingeschaltet wurde, wenn die Park‐
bremse 3 137 betätigt ist, und er‐
lischt, wenn die Feststellbremse ge‐
löst wird.
Leuchtet bei gelöster Parkbremse, wenn der Bremsflüssigkeitsstand zu niedrig ist 3 159.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Wenn R zusammen mit der Kontroll‐
leuchte C aufleuchtet und ein Warn‐
ton erklingt, liegt eine Störung in der Bremsanlage vor. Im Driver Informa‐
tion Center (DIC) wird außerdem eine
entsprechende Meldung angezeigt
3 94. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem 3 136.
Antiblockiersystem u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung kurz auf. Das System ist nach
Erlöschen von u betriebsbereit.
Wenn die Kontrollleuchte u nach ei‐
nigen Sekunden nicht erlischt oder
wenn sie während der Fahrt aufleuch‐
tet, liegt eine Störung des ABS vor.
Die Kontrollleuchte F kann ebenfalls
im Instrument zusammen mit einer entsprechenden Meldung im Driver
Information Center (DIC) aufleuchten 3 94. Das Bremssystem bleibt be‐
triebsbereit, jedoch ohne ABS-Kon‐
trolle.
Wenn die Kontrollleuchten u, F , R
und C aufleuchten, liegt eine Stö‐
rung der Bremsanlage vor. Eine ent‐
sprechende Meldung wird im DIC an‐
gezeigt. Sofort die Hilfe einer Werk‐
statt in Anspruch nehmen.
Antiblockiersystem (ABS) 3 136.
Hochschalten k oder j leuchtet auf.
Beim Aufleuchten wird das Schalten
in den nächsten Gang empfohlen, um Kraftstoff zu sparen.Elektronisches
Stabilitätsprogramm
R blinkt oder leuchtet gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Blinken während der Fahrt
Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Leuchten während der Fahrt
Das System ist nicht verfügbar. Im
Driver Information Center (DIC) wird
außerdem eine entsprechende Mel‐
dung angezeigt 3 94.
ESP® Plus
3 139, Traktionskontrolle
3 138.
Elektronisches
Stabilitätsprogramm aus
Ø leuchtet grün.
Wenn ESP® Plus
über Ø an der In‐
strumententafel deaktiviert wurde,
leuchtet die Kontrollleuchte Ø auf

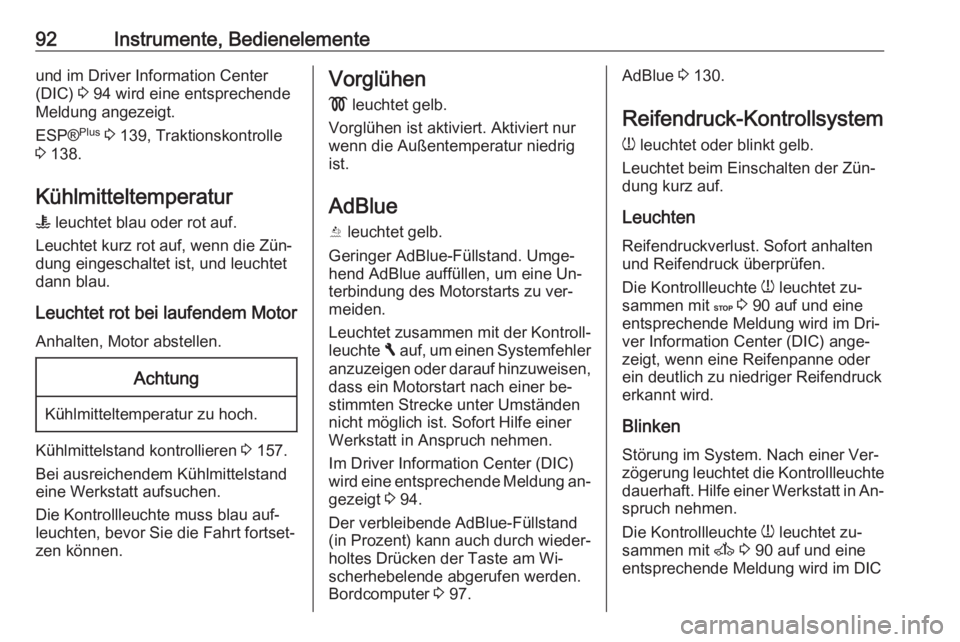

92Instrumente, Bedienelementeund im Driver Information Center
(DIC) 3 94 wird eine entsprechende
Meldung angezeigt.
ESP® Plus
3 139, Traktionskontrolle
3 138.
Kühlmitteltemperatur W leuchtet blau oder rot auf.
Leuchtet kurz rot auf, wenn die Zün‐
dung eingeschaltet ist, und leuchtet
dann blau.
Leuchtet rot bei laufendem Motor
Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand kontrollieren 3 157.
Bei ausreichendem Kühlmittelstand
eine Werkstatt aufsuchen.
Die Kontrollleuchte muss blau auf‐
leuchten, bevor Sie die Fahrt fortset‐
zen können.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Aktiviert nur
wenn die Außentemperatur niedrig
ist.
AdBlue Y leuchtet gelb.
Geringer AdBlue-Füllstand. Umge‐ hend AdBlue auffüllen, um eine Un‐
terbindung des Motorstarts zu ver‐
meiden.
Leuchtet zusammen mit der Kontroll‐
leuchte F auf, um einen Systemfehler
anzuzeigen oder darauf hinzuweisen, dass ein Motorstart nach einer be‐stimmten Strecke unter Umständen
nicht möglich ist. Sofort Hilfe einer
Werkstatt in Anspruch nehmen.
Im Driver Information Center (DIC)
wird eine entsprechende Meldung an‐ gezeigt 3 94.
Der verbleibende AdBlue-Füllstand
(in Prozent) kann auch durch wieder‐
holtes Drücken der Taste am Wi‐
scherhebelende abgerufen werden.
Bordcomputer 3 97.AdBlue 3 130.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
LeuchtenReifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Die Kontrollleuchte w leuchtet zu‐
sammen mit C 3 90 auf und eine
entsprechende Meldung wird im Dri‐
ver Information Center (DIC) ange‐
zeigt, wenn eine Reifenpanne oder
ein deutlich zu niedriger Reifendruck
erkannt wird.
Blinken Störung im System. Nach einer Ver‐
zögerung leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Die Kontrollleuchte w leuchtet zu‐
sammen mit A 3 90 auf und eine
entsprechende Meldung wird im DIC

Instrumente, Bedienelemente93angezeigt, wenn ein Reifen ohne
Drucksensor (z. B. ein Reserverad)
aufgezogen ist.
Reifendruck-Kontrollsystem (TPMS)
3 175.
Motoröldruck I leuchtet rot.
Leuchtet beim Einschalten der Zün‐
dung kurz auf.
Leuchten bei laufendem Motor Wenn bei laufendem Motor die Kon‐trollleuchte I aktiviert wird (zusam‐
men mit der Kontrollleuchte C und
einem Warnton): Anhalten und den
Motor ausschalten.Achtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In den Leerlauf schalten (oder Wählhebel auf N stellen).
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich einrasten.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 156.
Kraftstoffsparmodus
ECO leuchtet grün auf, wenn der
ECO-Modus aktiviert ist, um den
Kraftstoffverbrauch zu reduzieren.
ECO-Modus, Kraftstoff sparendes
Fahren 3 120.
Kraftstoffmangel
Y leuchtet gelb.
Leuchtet beim Einschalten der Zün‐ dung kurz auf.
Leuchtet bei niedrigem Kraftstoff‐ stand auf (etwa eine Reichweite von
50 Kilometer). Umgehend nachtan‐
ken 3 149.
Katalysator 3 130.
Entlüftung der Dieselkraftstoffanlage
3 161.
Autostopp
D leuchtet bei einem Autostopp des
Motors auf.
\ leuchtet auf, wenn Autostop auf‐
grund bestimmter Bedingungen un‐
terbunden wird.
Stopp-Start-Automatik 3 126.
Außenbeleuchtung
9 leuchtet grün.
Leuchtet auf, wenn die Scheinwerfer
eingeschaltet sind.
8 leuchtet grün.

94Instrumente, BedienelementeLeuchtet auf, wenn die Standlichter
eingeschaltet sind.
Beleuchtung 3 100.
Fernlicht
P leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 101.
Nebelscheinwerfer
> leuchtet grün.
Leuchtet bei eingeschalteten Nebel‐
scheinwerfern 3 103.
Nebelschlussleuchte
ø leuchtet gelb.
Leuchtet bei eingeschalteter Nebel‐ schlussleuchte 3 103.
Geschwindigkeitsregler m , U leuchtet grün oder gelb.
m leuchtet grün, wenn eine be‐
stimmte Geschwindigkeit gespeichert ist.U leuchtet grün, wenn das System
eingeschaltet ist.
Geschwindigkeitsbegrenzer U leuchtet gelb.
Wenn das System eingeschaltet ist,
leuchtet U gelb.
Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 140.
Tachograph
& leuchtet im Fall einer Störung
3 99.
Tür offen
y leuchtet rot.
Leuchtet auf, wenn eine Tür nicht voll‐
ständig geschlossen ist.
Im Driver Information Center (DIC)
wird außerdem eine entsprechende
Meldung angezeigt 3 94.Info-Displays
Driver Information Center
Je nach Fahrzeugkonfiguration er‐
scheinen die folgenden Punkte im
Display:
● Außentemperatur 3 81
● Uhr 3 82
● Kilometerzähler 3 84
● Tageskilometerzähler 3 84
● Serviceanzeige 3 86
● Fahrzeugmeldungen 3 95
● Bordcomputer 3 97
