2016.5 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

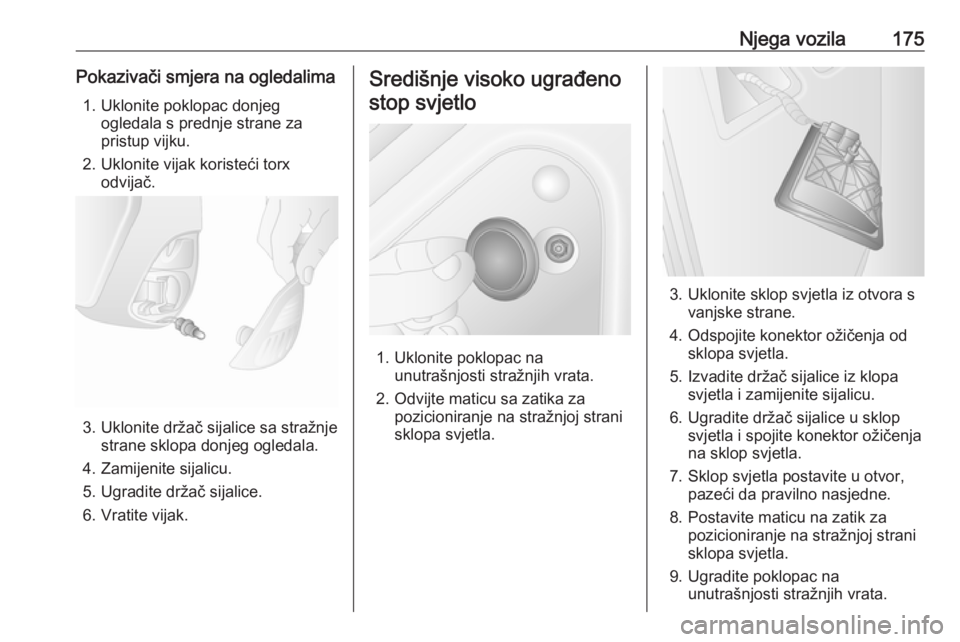

Njega vozila175Pokazivači smjera na ogledalima1. Uklonite poklopac donjeg ogledala s prednje strane zapristup vijku.
2. Uklonite vijak koristeći torx odvijač.
3. Uklonite držač sijalice sa stražnjestrane sklopa donjeg ogledala.
4. Zamijenite sijalicu.
5. Ugradite držač sijalice.
6. Vratite vijak.
Središnje visoko ugrađeno
stop svjetlo
1. Uklonite poklopac na unutrašnjosti stražnjih vrata.
2. Odvijte maticu sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Uklonite sklop svjetla iz otvora s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5. Izvadite držač sijalice iz klopa svjetla i zamijenite sijalicu.
6. Ugradite držač sijalice u sklop svjetla i spojite konektor ožičenja
na sklop svjetla.
7. Sklop svjetla postavite u otvor, pazeći da pravilno nasjedne.
8. Postavite maticu na zatik za pozicioniranje na stražnjoj strani
sklopa svjetla.
9. Ugradite poklopac na unutrašnjosti stražnjih vrata.

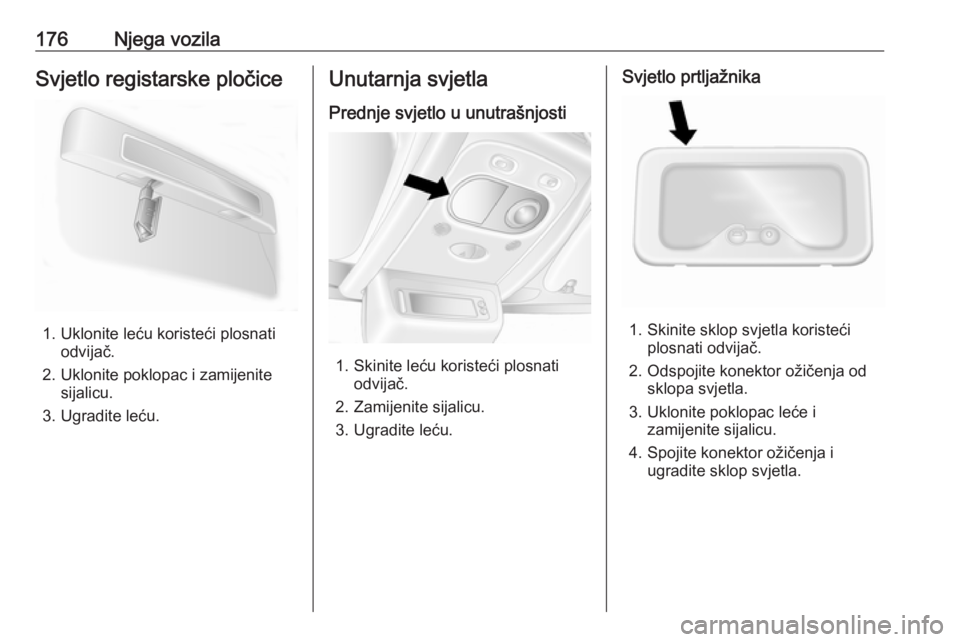

176Njega vozilaSvjetlo registarske pločice
1. Uklonite leću koristeći plosnatiodvijač.
2. Uklonite poklopac i zamijenite sijalicu.
3. Ugradite leću.
Unutarnja svjetla
Prednje svjetlo u unutrašnjosti
1. Skinite leću koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Ugradite leću.
Svjetlo prtljažnika
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Spojite konektor ožičenja i ugradite sklop svjetla.

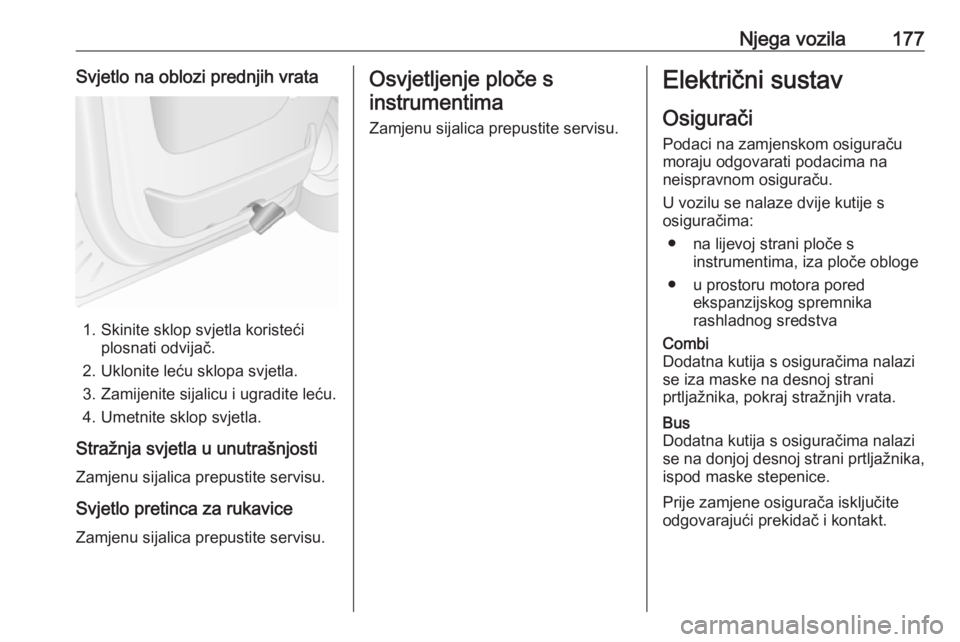

Njega vozila177Svjetlo na oblozi prednjih vrata
1. Skinite sklop svjetla koristećiplosnati odvijač.
2. Uklonite leću sklopa svjetla.
3. Zamijenite sijalicu i ugradite leću. 4. Umetnite sklop svjetla.
Stražnja svjetla u unutrašnjosti
Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored ekspanzijskog spremnika
rashladnog sredstvaCombi
Dodatna kutija s osiguračima nalazi
se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.Bus
Dodatna kutija s osiguračima nalazi
se na donjoj desnoj strani prtljažnika, ispod maske stepenice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

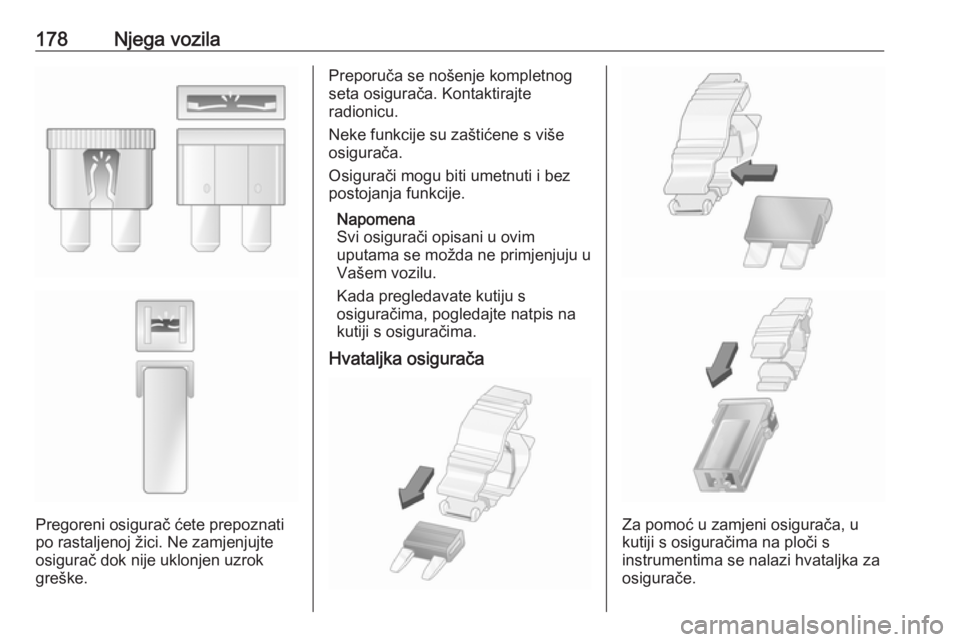

178Njega vozila
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača
Za pomoć u zamjeni osigurača, u
kutiji s osiguračima na ploči s
instrumentima se nalazi hvataljka za
osigurače.

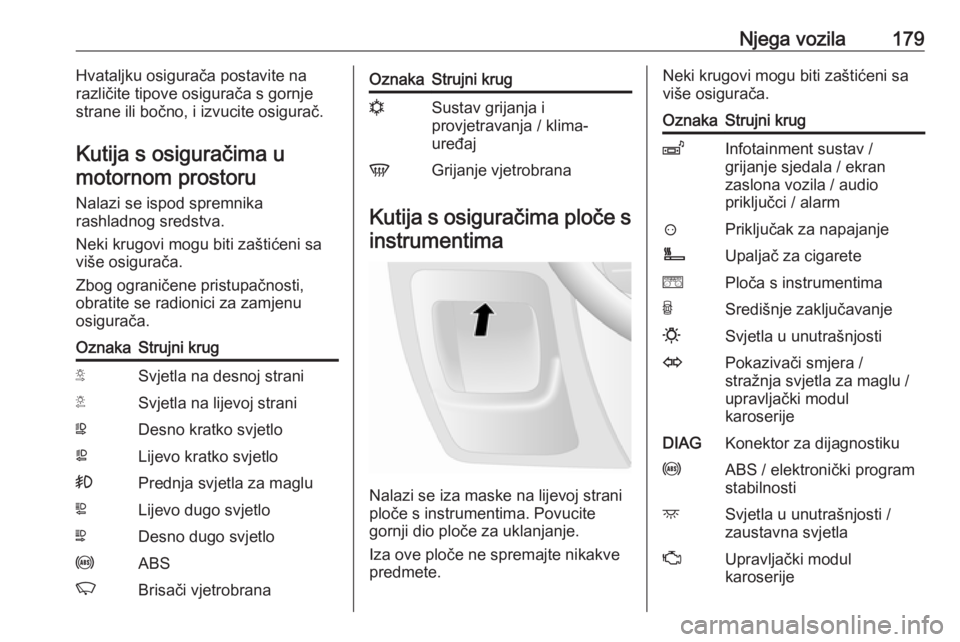

Njega vozila179Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Neki krugovi mogu biti zaštićeni sa
više osigurača.
Zbog ograničene pristupačnosti,
obratite se radionici za zamjenu
osigurača.OznakaStrujni krugSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSKBrisači vjetrobranaOznakaStrujni krugnSustav grijanja i
provjetravanja / klima-
uređajVGrijanje vjetrobrana
Kutija s osiguračima ploče s
instrumentima
Nalazi se iza maske na lijevoj strani
ploče s instrumentima. Povucite
gornji dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugZInfotainment sustav /
grijanje sjedala / ekran
zaslona vozila / audio
priključci / alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanje0Svjetla u unutrašnjostiOPokazivači smjera /
stražnja svjetla za maglu /
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS / elektronički program
stabilnostidSvjetla u unutrašnjosti /
zaustavna svjetlaZUpravljački modul
karoserije

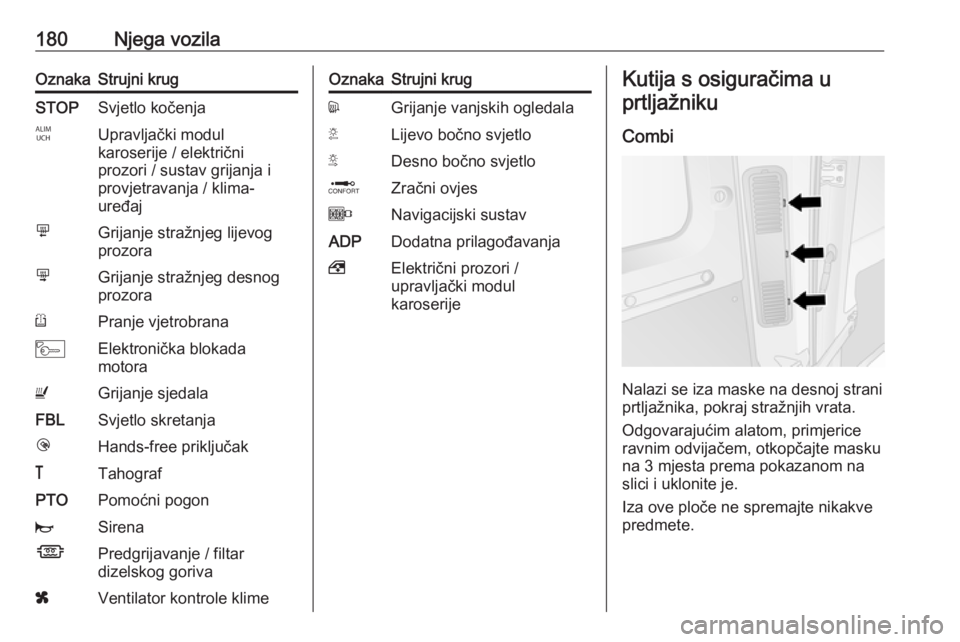

180Njega vozilaOznakaStrujni krugSTOPSvjetlo kočenjaIUpravljački modul
karoserije / električni
prozori / sustav grijanja i
provjetravanja / klima-
uređajmGrijanje stražnjeg lijevog
prozoranGrijanje stražnjeg desnog
prozoraRPranje vjetrobranaMElektronička blokada
motoraUGrijanje sjedalaFBLSvjetlo skretanjalHands-free priključak&TahografPTOPomoćni pogonjSirenaÍPredgrijavanje / filtar
dizelskog gorivaxVentilator kontrole klimeOznakaStrujni krugdGrijanje vanjskih ogledalaTLijevo bočno svjetloSDesno bočno svjetloQZračni ovjesONavigacijski sustavADPDodatna prilagođavanja,Električni prozori /
upravljački modul
karoserijeKutija s osiguračima u
prtljažniku
Combi
Nalazi se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na 3 mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

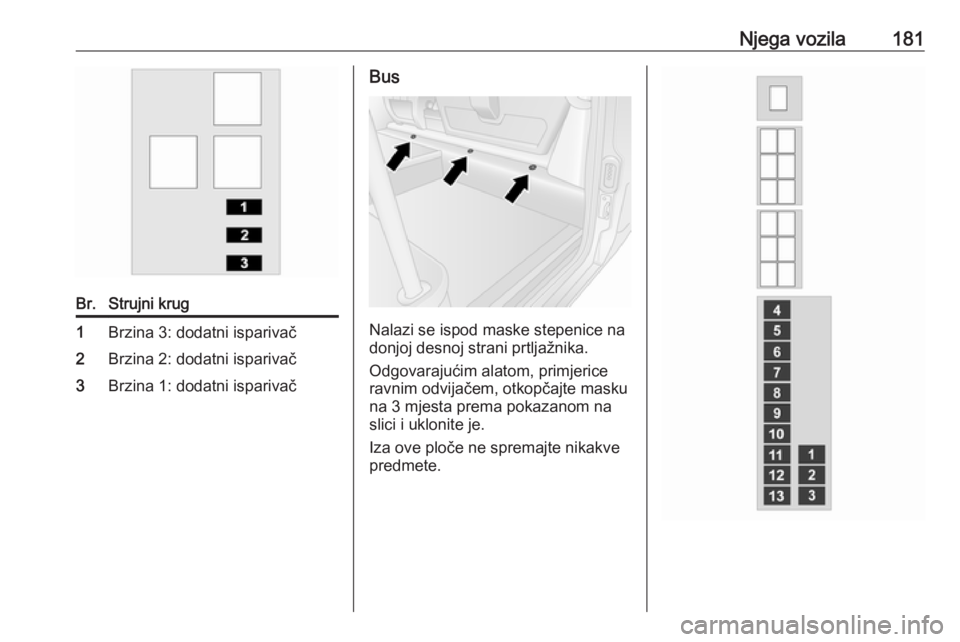

Njega vozila181Br.Strujni krug1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Nalazi se ispod maske stepenice na
donjoj desnoj strani prtljažnika.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na 3 mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.

182Njega vozilaBr.Strujni krug1Brzina 2: desni ventilator ispari‐
vača2Brzina 2: lijevi ventilator ispari‐
vača3Brzina 1: lijevi ventilator ispari‐
vača4Grijanje lijeve strane5Brzina 3: lijevi ventilator ispari‐
vača6Ventilator ukapljivača7Grijanje desne strane8Brzina 3: desni ventilator ispari‐
vača9Električna klizna vrata10Rasvjeta prolaza11Ploča za noge12Dječji sigurnosni upozoravajući
zvučni signal13Brzina 1: desni ventilator ispari‐
vačaNeki krugovi mogu biti zaštićeni sa
više osigurača.Alat vozila
Alat
Dizalica, ključ za kotač, prilagodnici
(za skidanje rezervnih kotača), kuka
za poklopac glavčine kotača i karikaza vuču nalaze se u kutiji koja je
smještena ispod prednjeg sjedala.
Napomena
Ovisno o vozilu, za skidanje
rezervnog kotača mogu postojati
višestruki adapteri.
