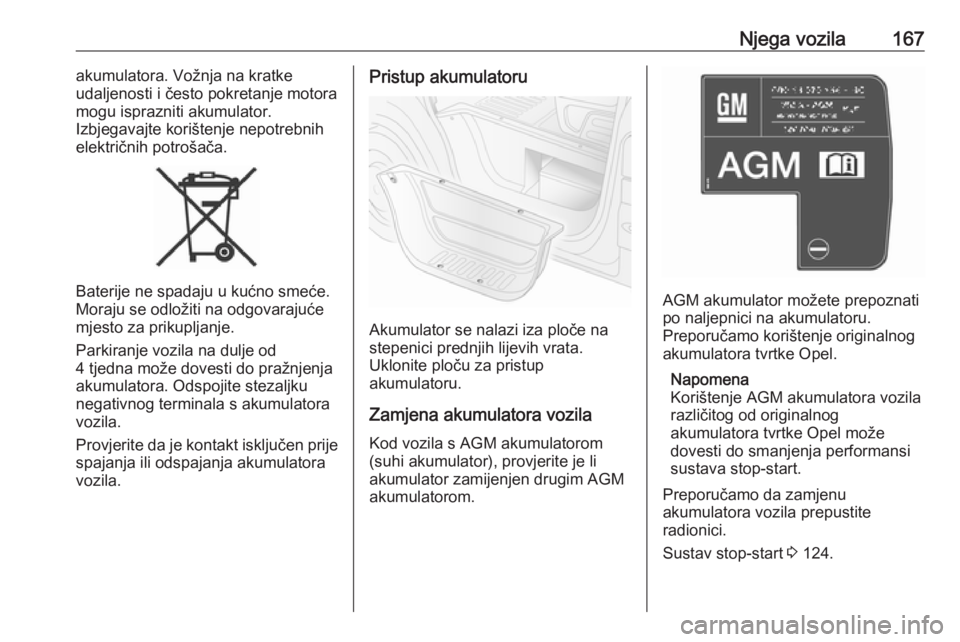

Njega vozila167akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od
4 tjedna može dovesti do pražnjenja
akumulatora. Odspojite stezaljku
negativnog terminala s akumulatora
vozila.
Provjerite da je kontakt isključen prije
spajanja ili odspajanja akumulatora
vozila.
Pristup akumulatoru
Akumulator se nalazi iza ploče na
stepenici prednjih lijevih vrata.
Uklonite ploču za pristup
akumulatoru.
Zamjena akumulatora vozila Kod vozila s AGM akumulatorom
(suhi akumulator), provjerite je li
akumulator zamijenjen drugim AGM
akumulatorom.
AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 124.

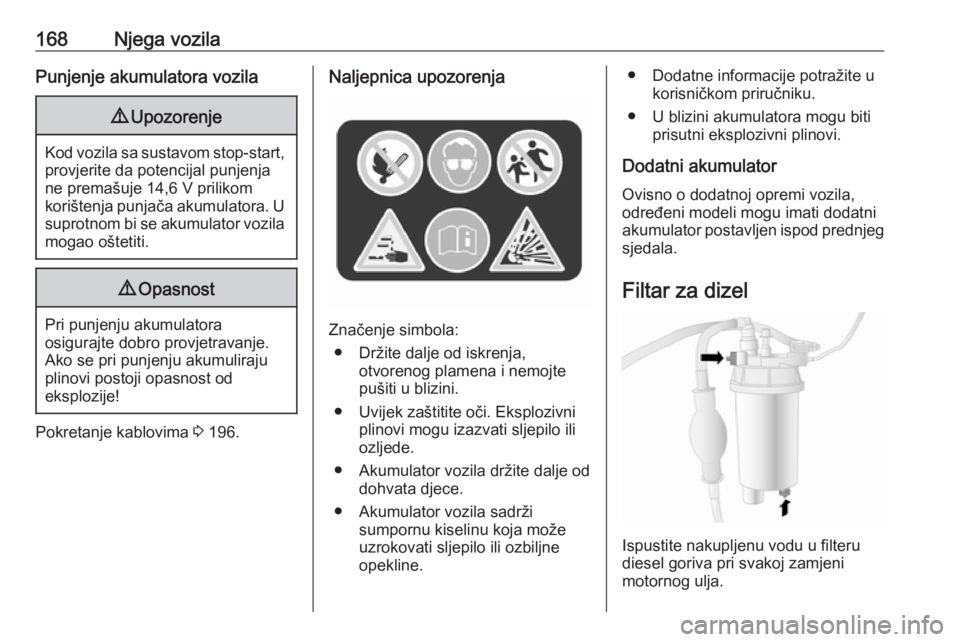

168Njega vozilaPunjenje akumulatora vozila9Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
9 Opasnost
Pri punjenju akumulatora
osigurajte dobro provjetravanje.
Ako se pri punjenju akumuliraju
plinovi postoji opasnost od
eksplozije!
Pokretanje kablovima 3 196.
Naljepnica upozorenja
Značenje simbola:
● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora mogu biti prisutni eksplozivni plinovi.
Dodatni akumulator Ovisno o dodatnoj opremi vozila,
određeni modeli mogu imati dodatni
akumulator postavljen ispod prednjeg
sjedala.
Filtar za dizel
Ispustite nakupljenu vodu u filteru
diesel goriva pri svakoj zamjeni
motornog ulja.

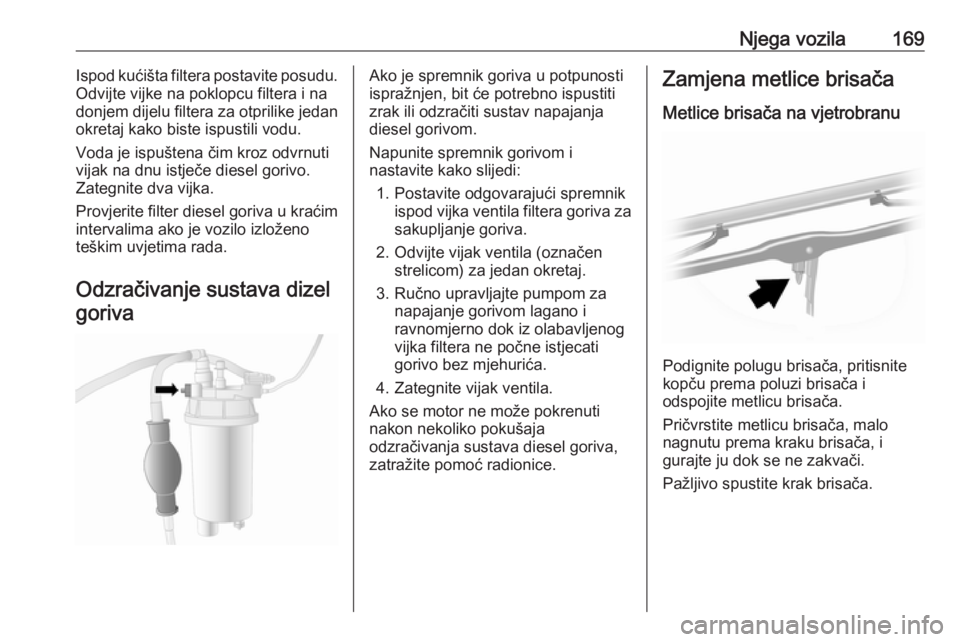

Njega vozila169Ispod kućišta filtera postavite posudu.
Odvijte vijke na poklopcu filtera i na
donjem dijelu filtera za otprilike jedan
okretaj kako biste ispustili vodu.
Voda je ispuštena čim kroz odvrnuti
vijak na dnu istječe diesel gorivo.
Zategnite dva vijka.
Provjerite filter diesel goriva u kraćim
intervalima ako je vozilo izloženo
teškim uvjetima rada.
Odzračivanje sustava dizelgorivaAko je spremnik goriva u potpunosti
ispražnjen, bit će potrebno ispustiti
zrak ili odzračiti sustav napajanja
diesel gorivom.
Napunite spremnik gorivom i
nastavite kako slijedi:
1. Postavite odgovarajući spremnik ispod vijka ventila filtera goriva zasakupljanje goriva.
2. Odvijte vijak ventila (označen strelicom) za jedan okretaj.
3. Ručno upravljajte pumpom za napajanje gorivom lagano i
ravnomjerno dok iz olabavljenog
vijka filtera ne počne istjecati
gorivo bez mjehurića.
4. Zategnite vijak ventila.
Ako se motor ne može pokrenuti
nakon nekoliko pokušaja
odzračivanja sustava diesel goriva,
zatražite pomoć radionice.Zamjena metlice brisača
Metlice brisača na vjetrobranu
Podignite polugu brisača, pritisnite
kopču prema poluzi brisača i
odspojite metlicu brisača.
Pričvrstite metlicu brisača, malo
nagnutu prema kraku brisača, i
gurajte ju dok se ne zakvači.
Pažljivo spustite krak brisača.

170Njega vozilaZamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju
istog tipa.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Prednja svjetlaPrednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2.
Dugo svjetlo
1. Uklonite zaštitni poklopac prednjeg svjetla.
2. Odspojite konektor ožičenja od žarulje.
3. Otpustite opružnu kopču.
4. Izvucite sijalicu iz kućišta svjetla.
5. Zamijenite sijalicu i učvrstite je opružnom kopčom.
6. Spojite konektor ožičenja na sijalicu.
7. Vratite zaštitni poklopac prednjeg svjetla.

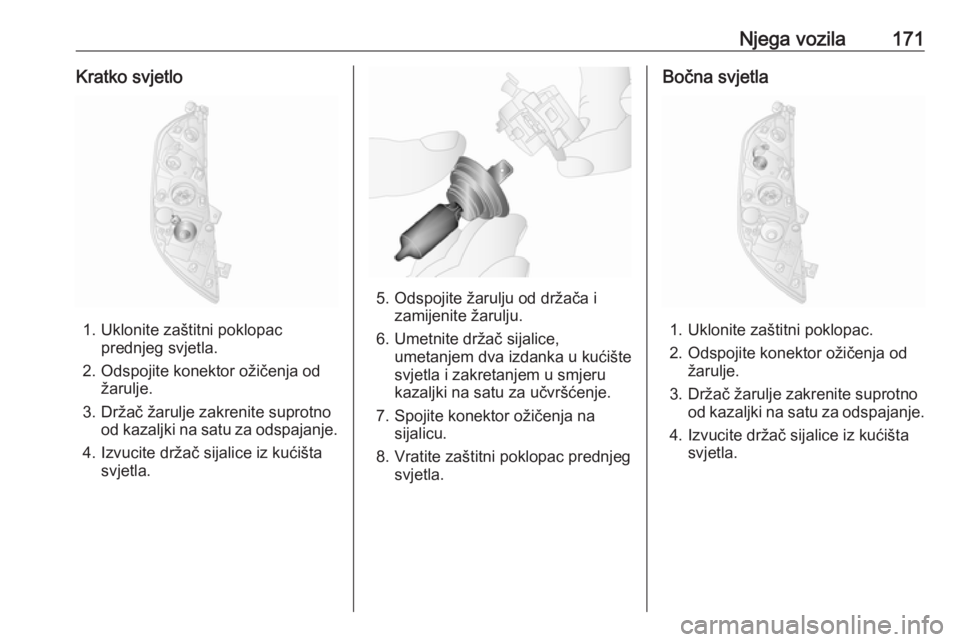

Njega vozila171Kratko svjetlo
1. Uklonite zaštitni poklopacprednjeg svjetla.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite žarulju od držača i zamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac prednjeg svjetla.
Bočna svjetla
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.

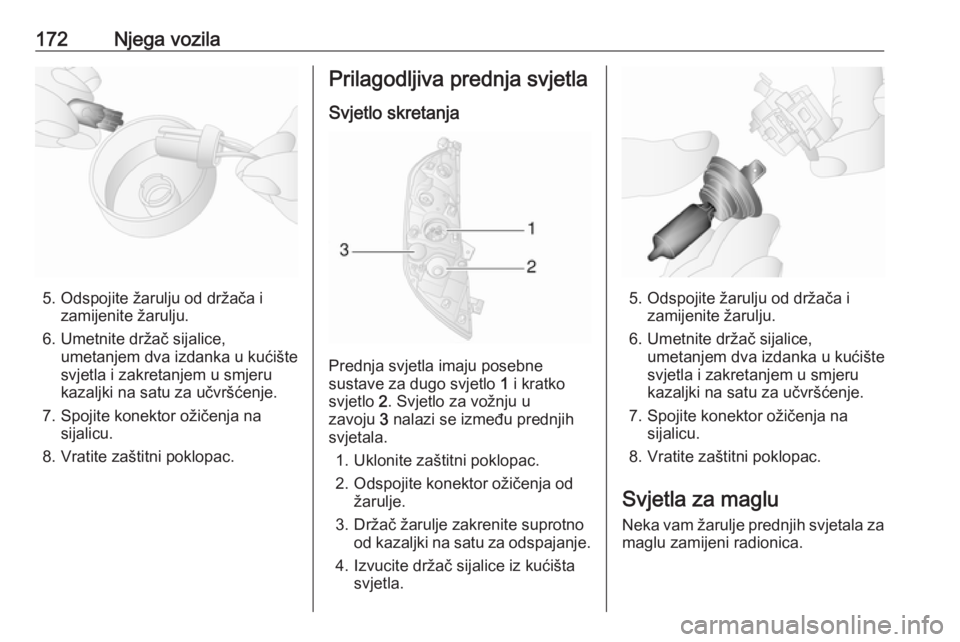

172Njega vozila
5. Odspojite žarulju od držača izamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Prilagodljiva prednja svjetla
Svjetlo skretanja
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2. Svjetlo za vožnju u
zavoju 3 nalazi se između prednjih
svjetala.
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite žarulju od držača i zamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Svjetla za maglu Neka vam žarulje prednjih svjetala za maglu zamijeni radionica.

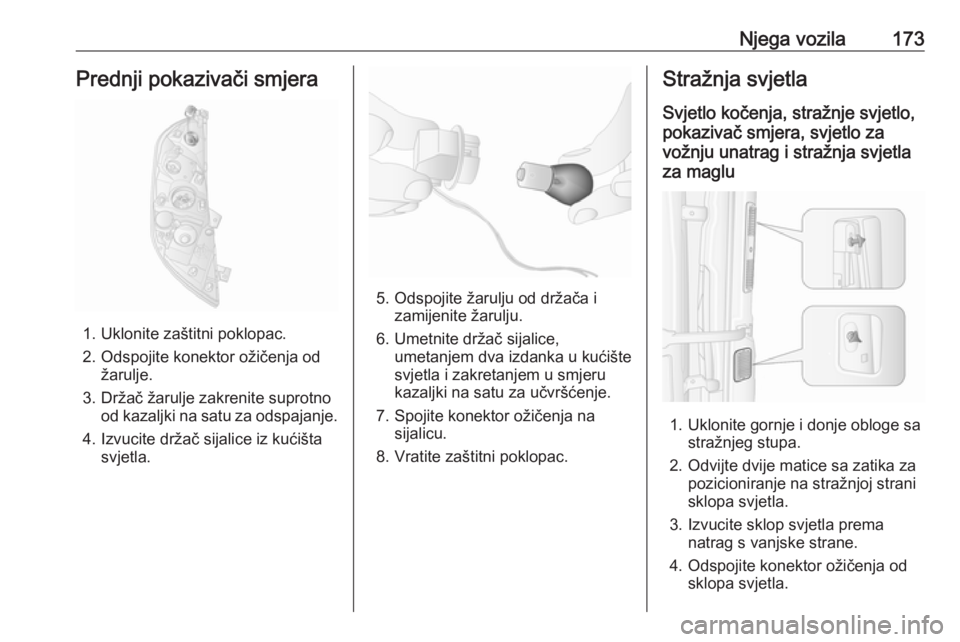

Njega vozila173Prednji pokazivači smjera
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite žarulju od držača i zamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Stražnja svjetla
Svjetlo kočenja, stražnje svjetlo,
pokazivač smjera, svjetlo za
vožnju unatrag i stražnja svjetla
za maglu
1. Uklonite gornje i donje obloge sa stražnjeg stupa.
2. Odvijte dvije matice sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Izvucite sklop svjetla prema natrag s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.

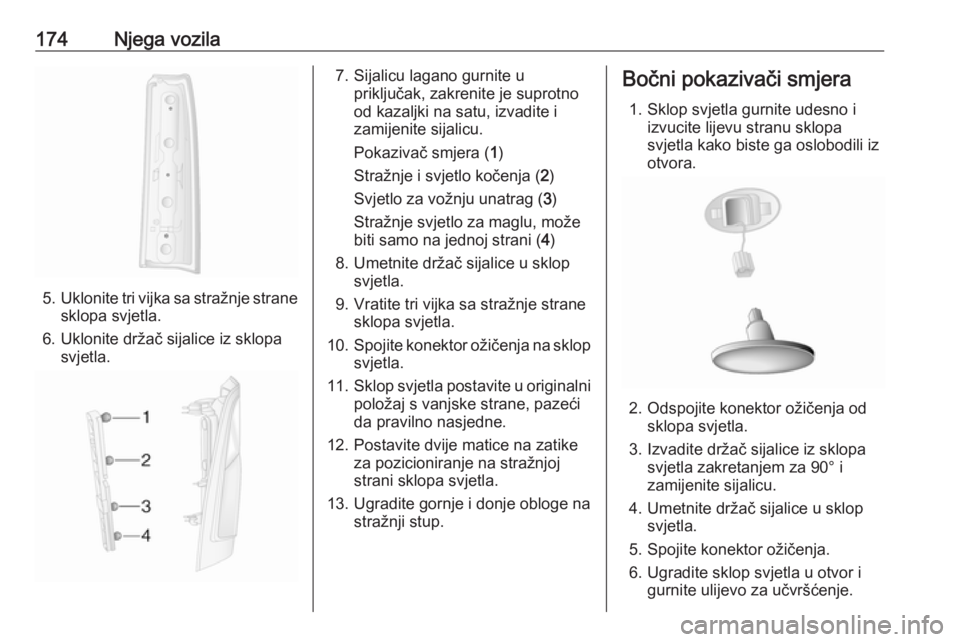

174Njega vozila
5.Uklonite tri vijka sa stražnje strane
sklopa svjetla.
6. Uklonite držač sijalice iz sklopa svjetla.
7. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
8. Umetnite držač sijalice u sklop svjetla.
9. Vratite tri vijka sa stražnje strane sklopa svjetla.
10. Spojite konektor ožičenja na sklop
svjetla.
11. Sklop svjetla postavite u originalni
položaj s vanjske strane, pazeći
da pravilno nasjedne.
12. Postavite dvije matice na zatike za pozicioniranje na stražnjoj
strani sklopa svjetla.
13. Ugradite gornje i donje obloge na stražnji stup.Bočni pokazivači smjera
1. Sklop svjetla gurnite udesno i izvucite lijevu stranu sklopa
svjetla kako biste ga oslobodili iz
otvora.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Izvadite držač sijalice iz sklopa svjetla zakretanjem za 90° izamijenite sijalicu.
4. Umetnite držač sijalice u sklop svjetla.
5. Spojite konektor ožičenja.
6. Ugradite sklop svjetla u otvor i gurnite ulijevo za učvršćenje.
