2016.5 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

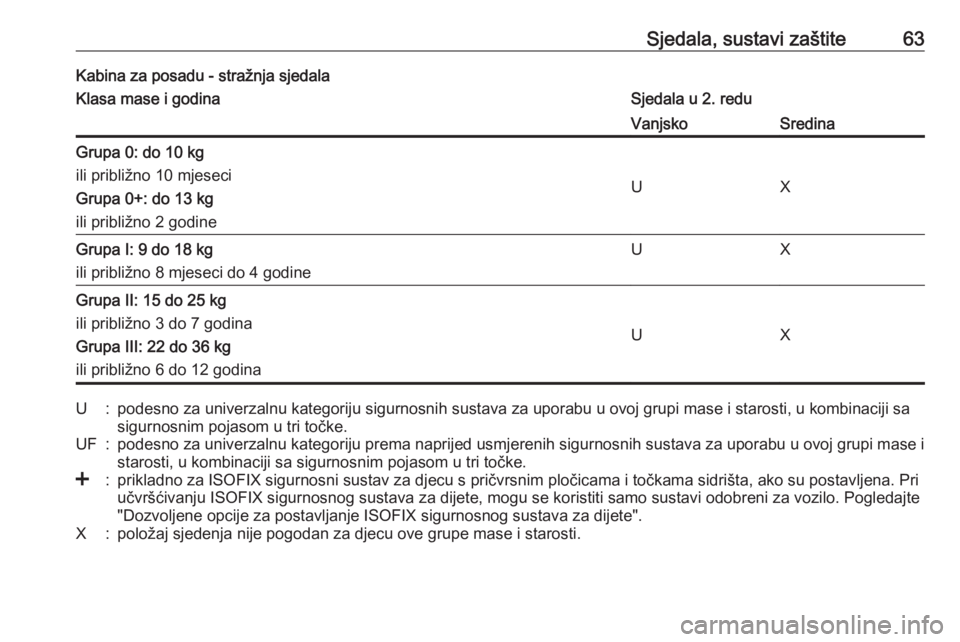

Sjedala, sustavi zaštite63Kabina za posadu - stražnja sjedalaKlasa mase i godinaSjedala u 2. reduVanjskoSredinaGrupa 0: do 10 kg
ili približno 10 mjeseci
Grupa 0+: do 13 kg
ili približno 2 godine
UX
Grupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineUXGrupa II: 15 do 25 kg
ili približno 3 do 7 godina
Grupa III: 22 do 36 kg
ili približno 6 do 12 godina
UX
U:podesno za univerzalnu kategoriju sigurnosnih sustava za uporabu u ovoj grupi mase i starosti, u kombinaciji sa
sigurnosnim pojasom u tri točke.UF:podesno za univerzalnu kategoriju prema naprijed usmjerenih sigurnosnih sustava za uporabu u ovoj grupi mase i
starosti, u kombinaciji sa sigurnosnim pojasom u tri točke.<:prikladno za ISOFIX sigurnosni sustav za djecu s pričvrsnim pločicama i točkama sidrišta, ako su postavljena. Pri učvršćivanju ISOFIX sigurnosnog sustava za dijete, mogu se koristiti samo sustavi odobreni za vozilo. Pogledajte"Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete".X:položaj sjedenja nije pogodan za djecu ove grupe mase i starosti.

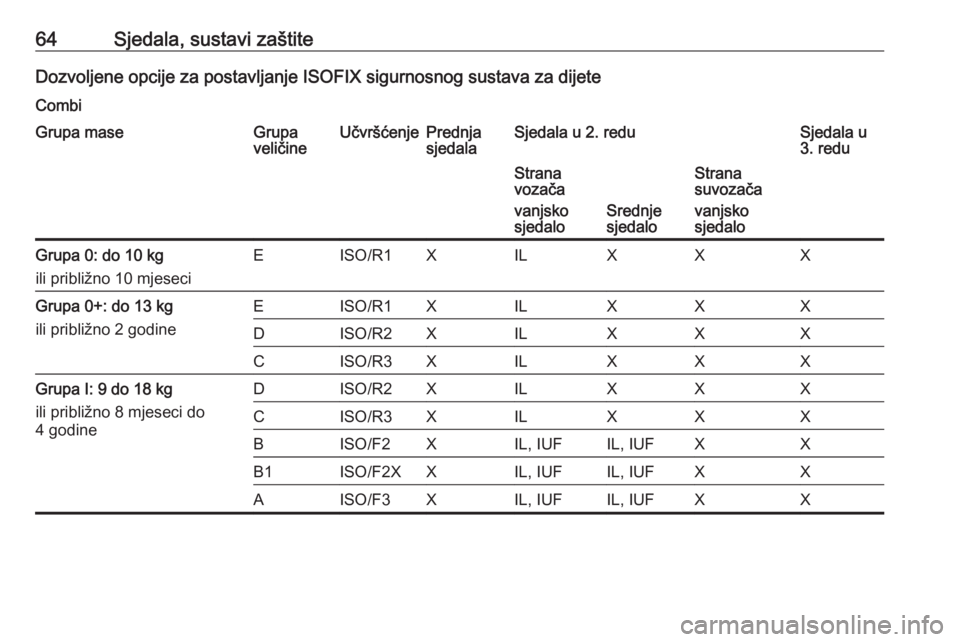

64Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteCombiGrupa maseGrupa
veličineUčvršćenjePrednja
sjedalaSjedala u 2. reduSjedala u
3. reduStrana
vozača
vanjsko
sjedalo
Srednje
sjedalo
Strana
suvozača
vanjsko
sjedaloGrupa 0: do 10 kg
ili približno 10 mjeseciEISO/R1XILXXXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: 9 do 18 kg
ili približno 8 mjeseci do
4 godineDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

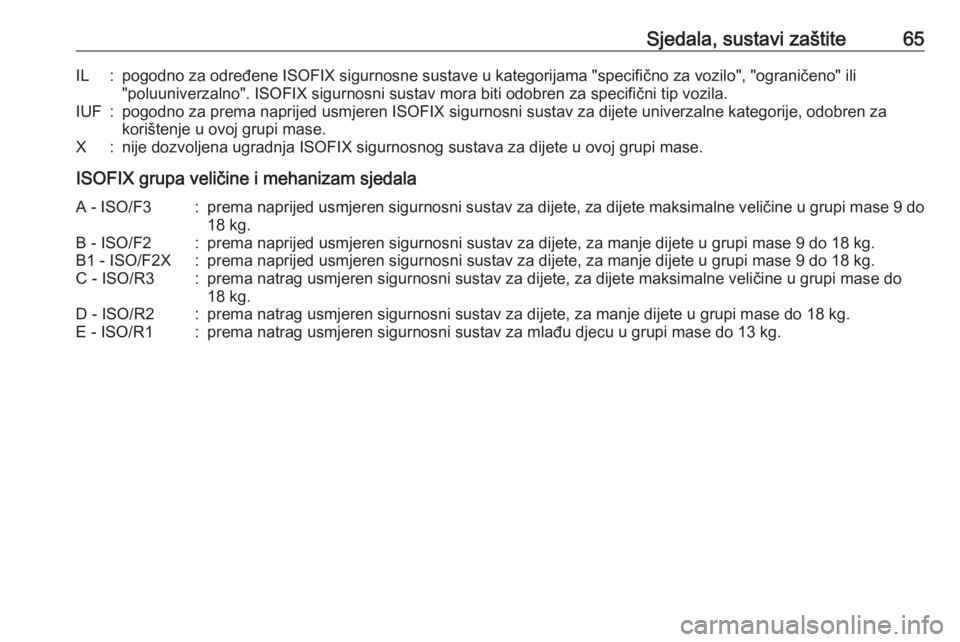

Sjedala, sustavi zaštite65IL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do 18 kg.B - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.B1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.C - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kg.D - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

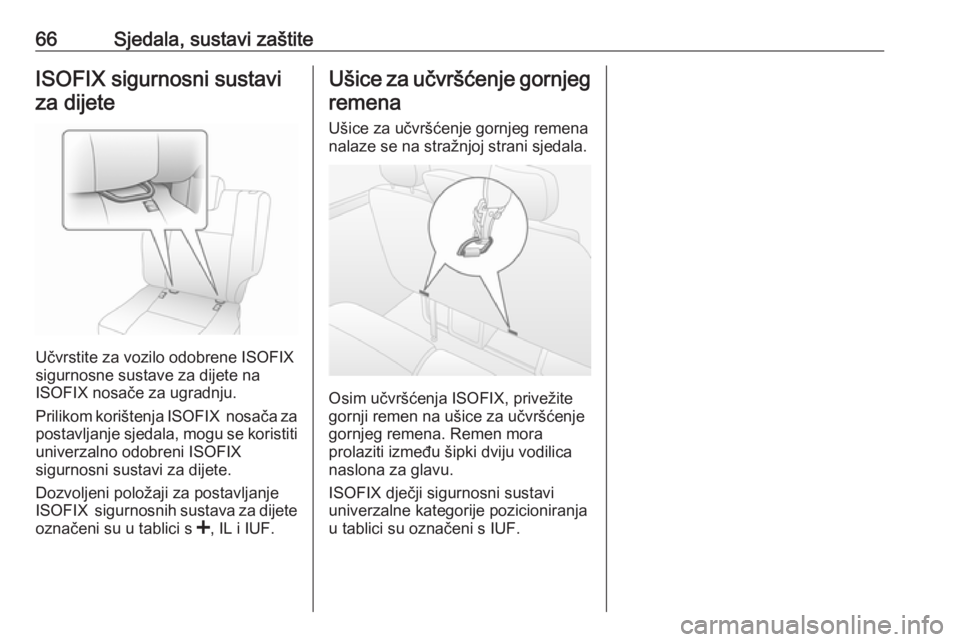

66Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju.
Prilikom korištenja ISOFIX nosača za postavljanje sjedala, mogu se koristiti
univerzalno odobreni ISOFIX
sigurnosni sustavi za dijete.
Dozvoljeni položaji za postavljanje
ISOFIX sigurnosnih sustava za dijete
označeni su u tablici s <, IL i IUF.
Ušice za učvršćenje gornjeg
remena
Ušice za učvršćenje gornjeg remena nalaze se na stražnjoj strani sjedala.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX dječji sigurnosni sustavi
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

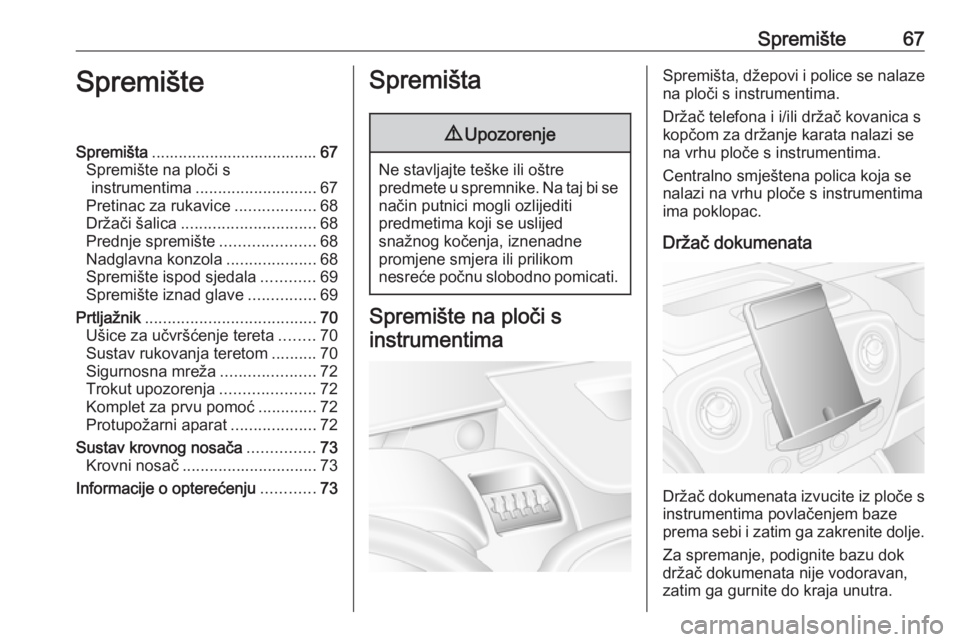

Spremište67SpremišteSpremišta..................................... 67
Spremište na ploči s instrumentima ........................... 67
Pretinac za rukavice ..................68
Držači šalica .............................. 68
Prednje spremište .....................68
Nadglavna konzola ....................68
Spremište ispod sjedala ............69
Spremište iznad glave ...............69
Prtljažnik ...................................... 70
Ušice za učvršćenje tereta ........70
Sustav rukovanja teretom ..........70
Sigurnosna mreža .....................72
Trokut upozorenja .....................72
Komplet za prvu pomoć .............72
Protupožarni aparat ...................72
Sustav krovnog nosača ...............73
Krovni nosač .............................. 73
Informacije o opterećenju ............73Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Spremište na ploči s
instrumentima
Spremišta, džepovi i police se nalaze
na ploči s instrumentima.
Držač telefona i i/ili držač kovanica s
kopčom za držanje karata nalazi se
na vrhu ploče s instrumentima.
Centralno smještena polica koja se
nalazi na vrhu ploče s instrumentima
ima poklopac.
Držač dokumenata
Držač dokumenata izvucite iz ploče s instrumentima povlačenjem baze
prema sebi i zatim ga zakrenite dolje.
Za spremanje, podignite bazu dok
držač dokumenata nije vodoravan,
zatim ga gurnite do kraja unutra.

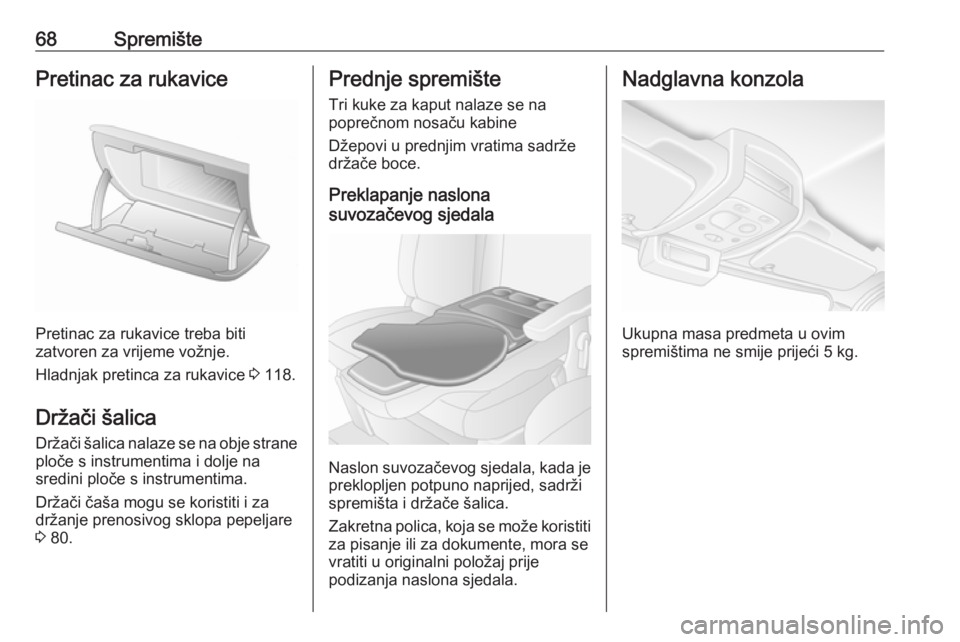

68SpremištePretinac za rukavice
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Hladnjak pretinca za rukavice 3 118.
Držači šalica
Držači šalica nalaze se na obje strane ploče s instrumentima i dolje na
sredini ploče s instrumentima.
Držači čaša mogu se koristiti i za
držanje prenosivog sklopa pepeljare 3 80.
Prednje spremište
Tri kuke za kaput nalaze se na
poprečnom nosaču kabine
Džepovi u prednjim vratima sadrže
držače boce.
Preklapanje naslona
suvozačevog sjedala
Naslon suvozačevog sjedala, kada je preklopljen potpuno naprijed, sadrži
spremišta i držače šalica.
Zakretna polica, koja se može koristiti
za pisanje ili za dokumente, mora se
vratiti u originalni položaj prije
podizanja naslona sjedala.
Nadglavna konzola
Ukupna masa predmeta u ovim
spremištima ne smije prijeći 5 kg.

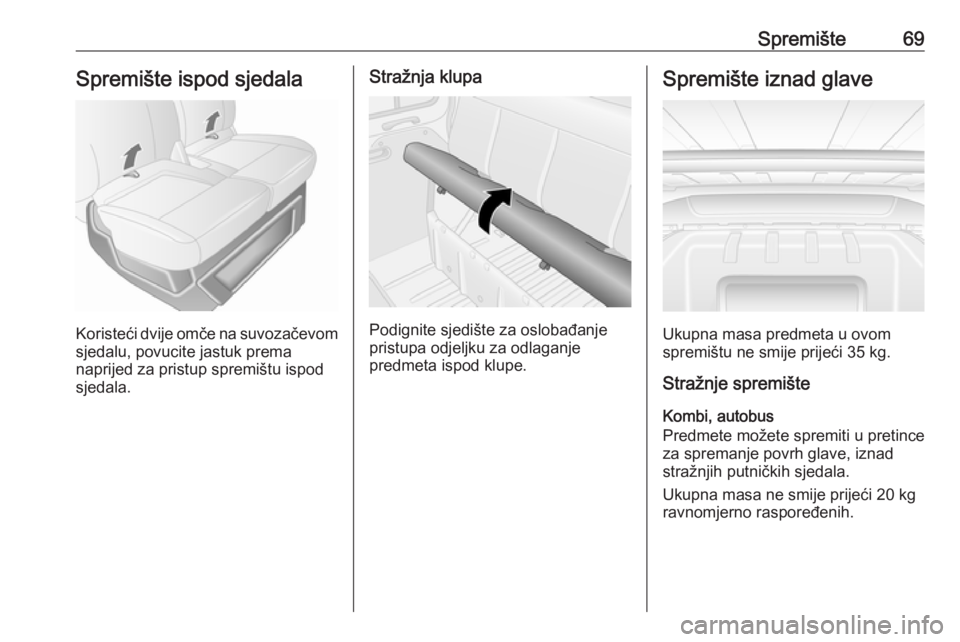

Spremište69Spremište ispod sjedala
Koristeći dvije omče na suvozačevomsjedalu, povucite jastuk prema
naprijed za pristup spremištu ispod sjedala.
Stražnja klupa
Podignite sjedište za oslobađanje
pristupa odjeljku za odlaganje
predmeta ispod klupe.
Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 35 kg.
Stražnje spremište
Kombi, autobus
Predmete možete spremiti u pretince
za spremanje povrh glave, iznad
stražnjih putničkih sjedala.
Ukupna masa ne smije prijeći 20 kg ravnomjerno raspoređenih.

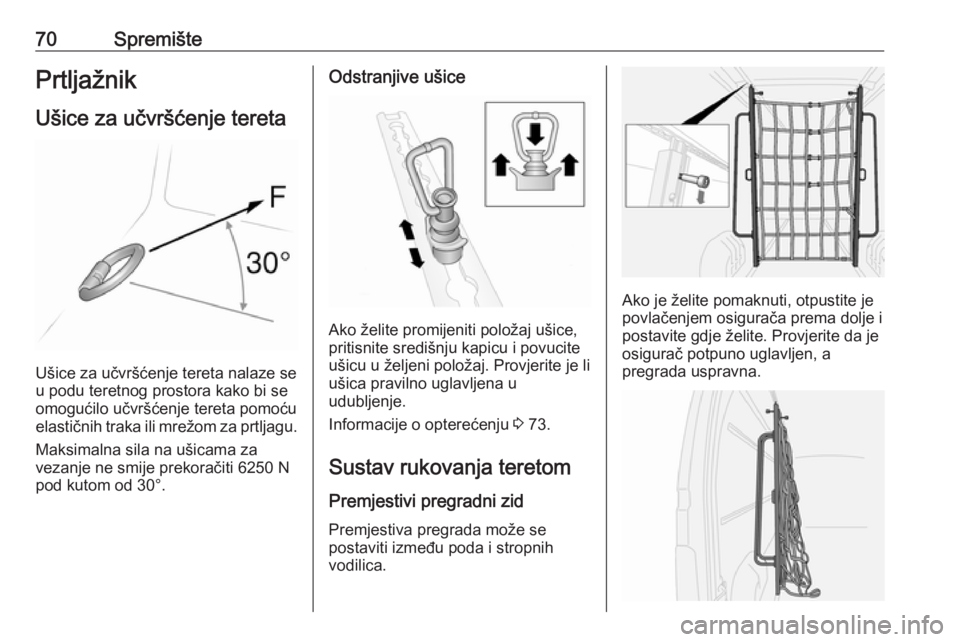

70SpremištePrtljažnikUšice za učvršćenje tereta
Ušice za učvršćenje tereta nalaze se
u podu teretnog prostora kako bi se
omogućilo učvršćenje tereta pomoću
elastičnih traka ili mrežom za prtljagu.
Maksimalna sila na ušicama za
vezanje ne smije prekoračiti 6250 N pod kutom od 30°.
Odstranjive ušice
Ako želite promijeniti položaj ušice,
pritisnite središnju kapicu i povucite
ušicu u željeni položaj. Provjerite je li
ušica pravilno uglavljena u
udubljenje.
Informacije o opterećenju 3 73.
Sustav rukovanja teretom
Premjestivi pregradni zid Premjestiva pregrada može se
postaviti između poda i stropnih
vodilica.
Ako je želite pomaknuti, otpustite je
povlačenjem osigurača prema dolje i
postavite gdje želite. Provjerite da je osigurač potpuno uglavljen, a
pregrada uspravna.
