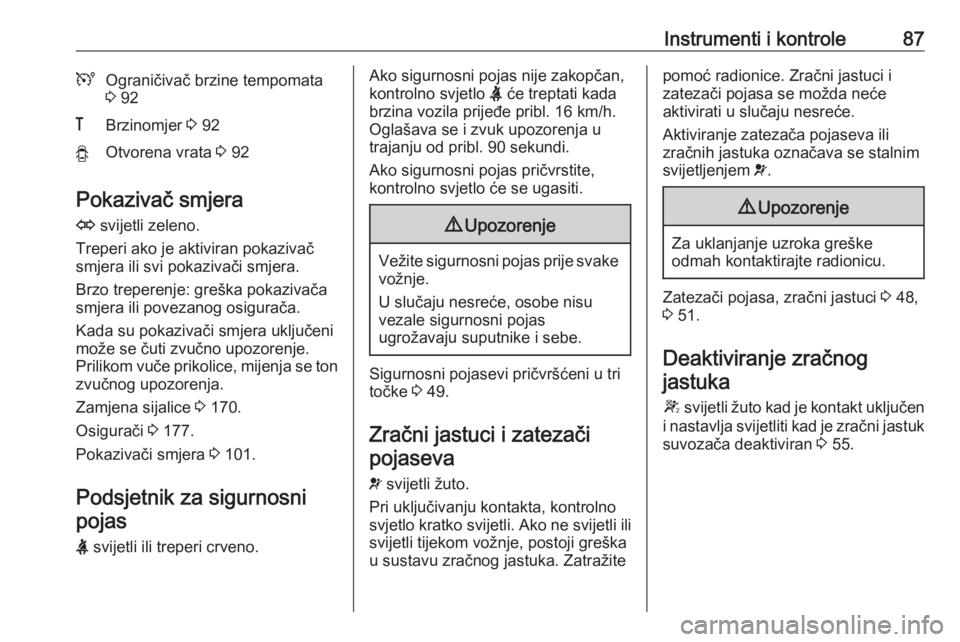

Instrumenti i kontrole87UOgraničivač brzine tempomata
3 92&Brzinomjer 3 92yOtvorena vrata 3 92
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Prilikom vuče prikolice, mijenja se ton
zvučnog upozorenja.
Zamjena sijalice 3 170.
Osigurači 3 177.
Pokazivači smjera 3 101.
Podsjetnik za sigurnosni pojas
X svijetli ili treperi crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kada
brzina vozila prijeđe pribl. 16 km/h.
Oglašava se i zvuk upozorenja u
trajanju od pribl. 90 sekundi.
Ako sigurnosni pojas pričvrstite,
kontrolno svjetlo će se ugasiti.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 49.
Zračni jastuci i zatezači pojaseva
v svijetli žuto.
Pri uključivanju kontakta, kontrolno
svjetlo kratko svijetli. Ako ne svijetli ili
svijetli tijekom vožnje, postoji greška
u sustavu zračnog jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 48,
3 51.
Deaktiviranje zračnog jastuka
W svijetli žuto kad je kontakt uključen
i nastavlja svijetliti kad je zračni jastuk
suvozača deaktiviran 3 55.

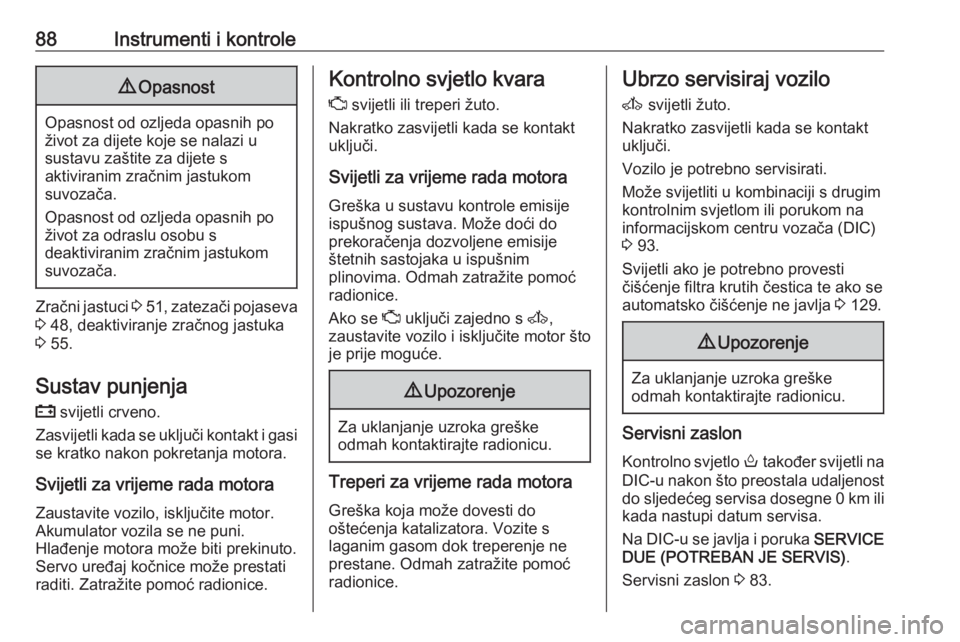

88Instrumenti i kontrole9Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 51 , zatezači pojaseva
3 48, deaktiviranje zračnog jastuka
3 55.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Ako se Z uključi zajedno s A,
zaustavite vozilo i isključite motor što
je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
A svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Vozilo je potrebno servisirati.
Može svijetliti u kombinaciji s drugim
kontrolnim svjetlom ili porukom na
informacijskom centru vozača (DIC)
3 93.
Svijetli ako je potrebno provesti
čišćenje filtra krutih čestica te ako se
automatsko čišćenje ne javlja 3 129.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Servisni zaslon
Kontrolno svjetlo o također svijetli na
DIC-u nakon što preostala udaljenost
do sljedećeg servisa dosegne 0 km ili kada nastupi datum servisa.
Na DIC-u se javlja i poruka SERVICE
DUE (POTREBAN JE SERVIS) .
Servisni zaslon 3 83.

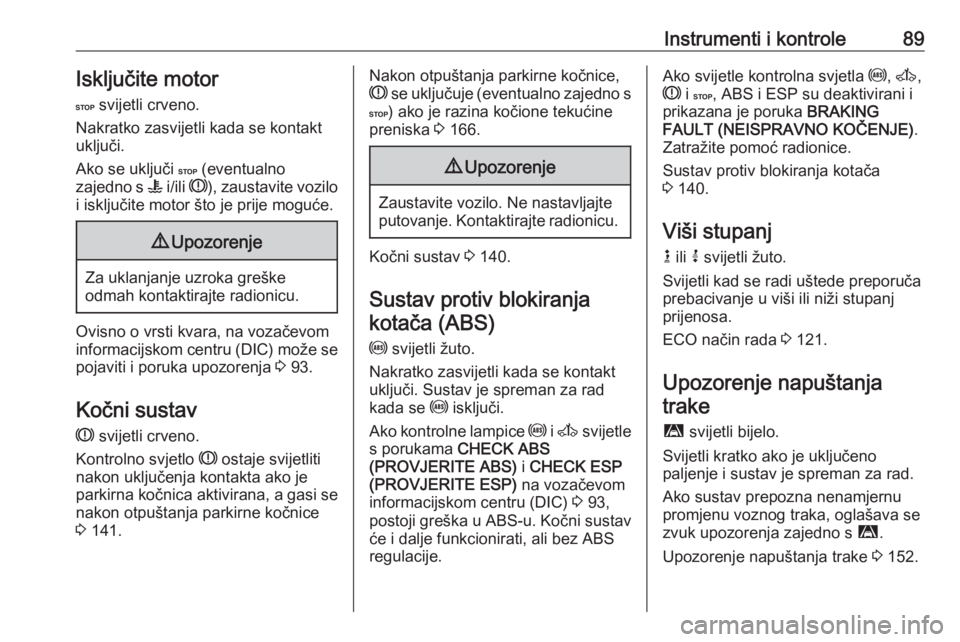

Instrumenti i kontrole89Isključite motor
C svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Ako se uključi C (eventualno
zajedno s W i/ili R ), zaustavite vozilo
i isključite motor što je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Ovisno o vrsti kvara, na vozačevom
informacijskom centru (DIC) može se
pojaviti i poruka upozorenja 3 93.
Kočni sustav
R svijetli crveno.
Kontrolno svjetlo R ostaje svijetliti
nakon uključenja kontakta ako je
parkirna kočnica aktivirana, a gasi se
nakon otpuštanja parkirne kočnice
3 141.
Nakon otpuštanja parkirne kočnice,
R se uključuje (eventualno zajedno s
C ) ako je razina kočione tekućine
preniska 3 166.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Kočni sustav 3 140.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi. Sustav je spreman za rad
kada se u isključi.
Ako kontrolne lampice u i A svijetle
s porukama CHECK ABS
(PROVJERITE ABS) i CHECK ESP
(PROVJERITE ESP) na vozačevom
informacijskom centru (DIC) 3 93,
postoji greška u ABS-u. Kočni sustav
će i dalje funkcionirati, ali bez ABS
regulacije.
Ako svijetle kontrolna svjetla u, A ,
R i C , ABS i ESP su deaktivirani i
prikazana je poruka BRAKING
FAULT (NEISPRAVNO KOČENJE) .
Zatražite pomoć radionice.
Sustav protiv blokiranja kotača
3 140.
Viši stupanj k ili j svijetli žuto.
Svijetli kad se radi uštede preporuča
prebacivanje u viši ili niži stupanj
prijenosa.
ECO način rada 3 121.
Upozorenje napuštanja trake
ì svijetli bijelo.
Svijetli kratko ako je uključeno
paljenje i sustav je spreman za rad.
Ako sustav prepozna nenamjernu
promjenu voznog traka, oglašava se
zvuk upozorenja zajedno s ì.
Upozorenje napuštanja trake 3 152.

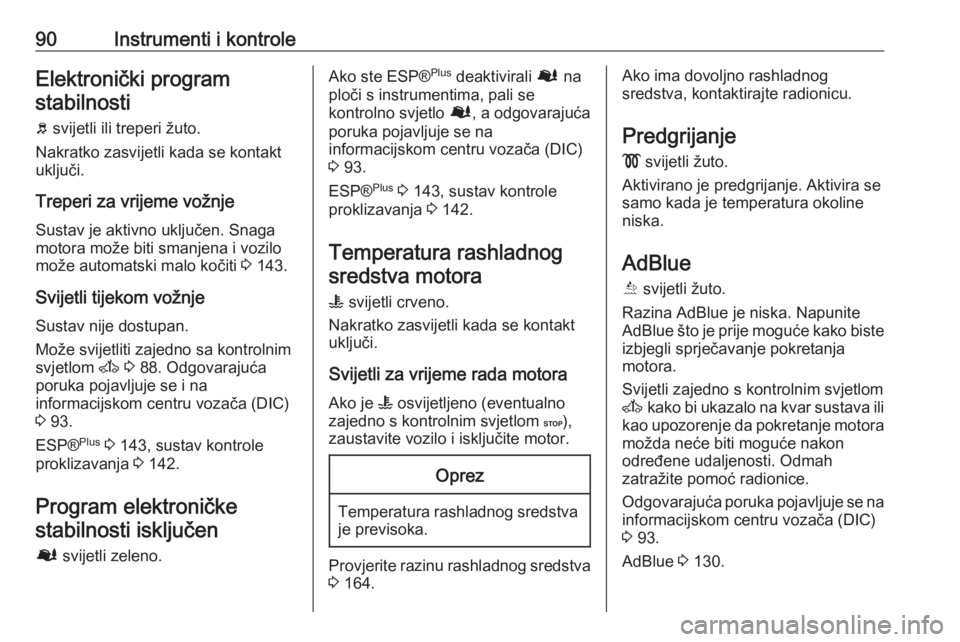

90Instrumenti i kontroleElektronički programstabilnosti
b svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Treperi za vrijeme vožnje
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti 3 143.
Svijetli tijekom vožnje Sustav nije dostupan.
Može svijetliti zajedno sa kontrolnim
svjetlom A 3 88. Odgovarajuća
poruka pojavljuje se i na
informacijskom centru vozača (DIC)
3 93.
ESP® Plus
3 143, sustav kontrole
proklizavanja 3 142.
Program elektroničke stabilnosti isključen
Ø svijetli zeleno.Ako ste ESP® Plus
deaktivirali Ø na
ploči s instrumentima, pali se
kontrolno svjetlo Ø, a odgovarajuća
poruka pojavljuje se na
informacijskom centru vozača (DIC)
3 93.
ESP® Plus
3 143, sustav kontrole
proklizavanja 3 142.
Temperatura rashladnog sredstva motora
W svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Ako je W osvijetljeno (eventualno
zajedno s kontrolnim svjetlom C),
zaustavite vozilo i isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 164.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperatura okoline
niska.
AdBlue Õ svijetli žuto.
Razina AdBlue je niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
Svijetli zajedno s kontrolnim svjetlom
A kako bi ukazalo na kvar sustava ili
kao upozorenje da pokretanje motora možda neće biti moguće nakon
određene udaljenosti. Odmah
zatražite pomoć radionice.
Odgovarajuća poruka pojavljuje se na informacijskom centru vozača (DIC)
3 93.
AdBlue 3 130.

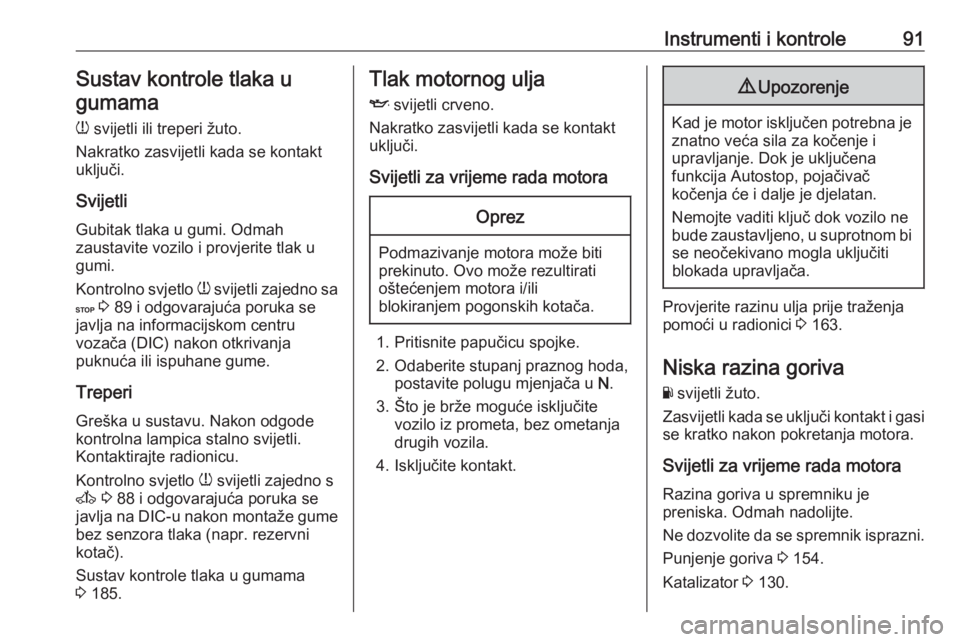

Instrumenti i kontrole91Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Kontrolno svjetlo w svijetli zajedno sa
C 3 89 i odgovarajuća poruka se
javlja na informacijskom centru
vozača (DIC) nakon otkrivanja
puknuća ili ispuhane gume.
Treperi
Greška u sustavu. Nakon odgode
kontrolna lampica stalno svijetli.
Kontaktirajte radionicu.
Kontrolno svjetlo w svijetli zajedno s
A 3 88 i odgovarajuća poruka se
javlja na DIC-u nakon montaže gume
bez senzora tlaka (napr. rezervni
kotač).
Sustav kontrole tlaka u gumama
3 185.Tlak motornog ulja
I svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 163.
Niska razina goriva
Y svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraRazina goriva u spremniku je
preniska. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 154.
Katalizator 3 130.

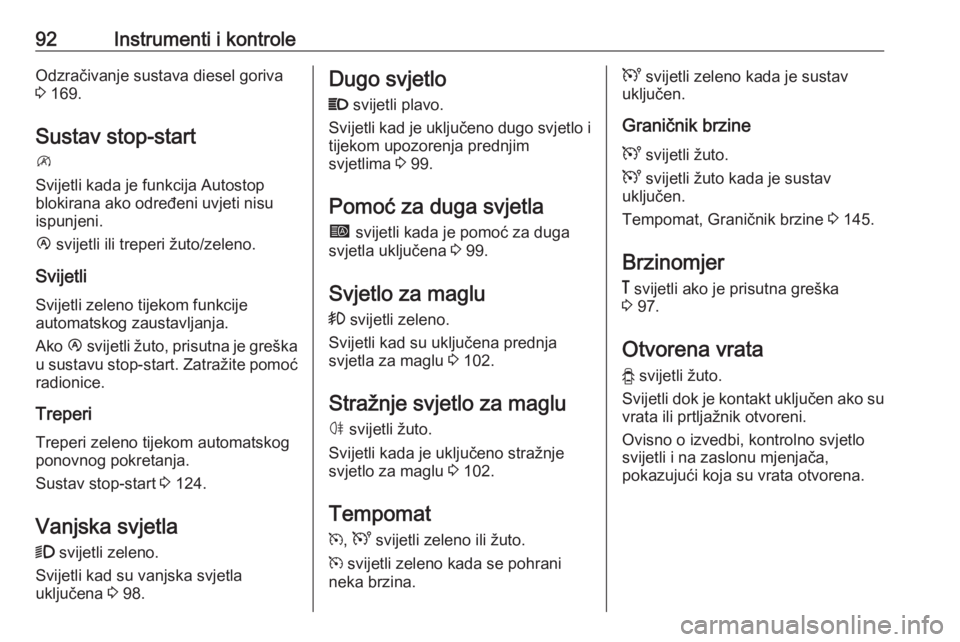

92Instrumenti i kontroleOdzračivanje sustava diesel goriva
3 169.
Sustav stop-start
\
Svijetli kada je funkcija Autostop
blokirana ako određeni uvjeti nisu
ispunjeni.
Ï svijetli ili treperi žuto/zeleno.
Svijetli
Svijetli zeleno tijekom funkcije
automatskog zaustavljanja.
Ako Ï svijetli žuto, prisutna je greška
u sustavu stop-start. Zatražite pomoć
radionice.
Treperi
Treperi zeleno tijekom automatskog
ponovnog pokretanja.
Sustav stop-start 3 124.
Vanjska svjetla 9 svijetli zeleno.
Svijetli kad su vanjska svjetla
uključena 3 98.Dugo svjetlo
P svijetli plavo.
Svijetli kad je uključeno dugo svjetlo i
tijekom upozorenja prednjim
svjetlima 3 99.
Pomoć za duga svjetla í svijetli kada je pomoć za duga
svjetla uključena 3 99.
Svjetlo za maglu > svijetli zeleno.
Svijetli kad su uključena prednja svjetla za maglu 3 102.
Stražnje svjetlo za maglu ø svijetli žuto.
Svijetli kada je uključeno stražnje svjetlo za maglu 3 102.
Tempomat
m , U svijetli zeleno ili žuto.
m svijetli zeleno kada se pohrani
neka brzina.U svijetli zeleno kada je sustav
uključen.
Graničnik brzine U svijetli žuto.
U svijetli žuto kada je sustav
uključen.
Tempomat, Graničnik brzine 3 145.
Brzinomjer
& svijetli ako je prisutna greška
3 97.
Otvorena vrata y svijetli žuto.
Svijetli dok je kontakt uključen ako su
vrata ili prtljažnik otvoreni.
Ovisno o izvedbi, kontrolno svjetlo
svijetli i na zaslonu mjenjača,
pokazujući koja su vrata otvorena.

Instrumenti i kontrole93Informacijski zasloniInformacijski centar vozača
Informacijski centar vozača (DIC) se
nalazi na sklopu instrumenata ispod
brzinomjera.
Ovisno o konfiguraciji vozila, na
zaslonu se pojavljuju sljedeće stavke.
● temperaturu okoline 3 78
● sat 3 78
● brojač kilometara, brojač dnevno prijeđenih kilometara 3 81
● nadzor razine motornog ulja 3 83
● servisni zaslon 3 83
● poruke vozila 3 93
● putno računalo 3 95
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije
dostupne samo u vožnji.
Info zaslon
Prikazuje vrijeme, temperaturu
okoline i informacije Infotainment
sustava kada je kontakt uključen.
Za više informacija, pogledajte
priručnik za Infotainment sustav.Poruke vozila
Poruka se pojavljuje na vozačevom
informacijskom centru (DIC), zajedno
s kontrolnom lampicom A ili C.
Informacijske porukeInformacijske porukeBATTERY MODE: ECONOMY
(NAČIN RADA AKUMULATORA:
EKONOMIČAN)ESP OFF (ESP ISKLJUČEN)AUTO LIGHTS DEACTIVATED
(DEAKTIVIRANA AUTOMATSKA
SVJETLA)OIL LEVEL CORRECT (ISPRAVNA
RAZINA ULJA)
Poruke greške
Prikazuju se u kombinaciji s
kontrolnim svjetlom A. Odmah
isključite motor i zatražite pomoć
radionice.

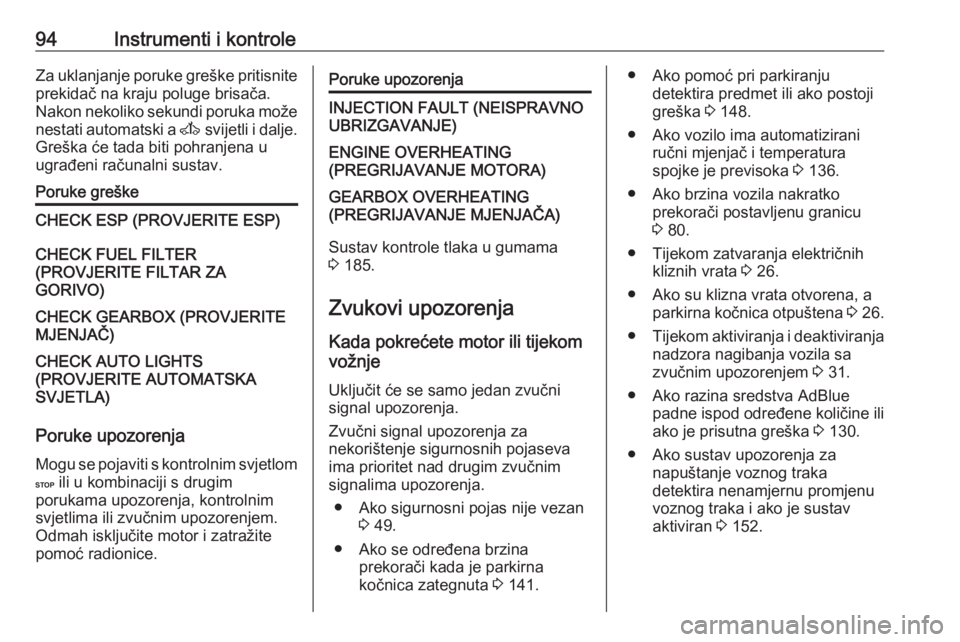

94Instrumenti i kontroleZa uklanjanje poruke greške pritisnite
prekidač na kraju poluge brisača.
Nakon nekoliko sekundi poruka može
nestati automatski a A svijetli i dalje.
Greška će tada biti pohranjena u
ugrađeni računalni sustav.Poruke greškeCHECK ESP (PROVJERITE ESP)CHECK FUEL FILTER
(PROVJERITE FILTAR ZA
GORIVO)CHECK GEARBOX (PROVJERITE
MJENJAČ)CHECK AUTO LIGHTS
(PROVJERITE AUTOMATSKA
SVJETLA)
Poruke upozorenja
Mogu se pojaviti s kontrolnim svjetlom C ili u kombinaciji s drugim
porukama upozorenja, kontrolnim
svjetlima ili zvučnim upozorenjem.
Odmah isključite motor i zatražite
pomoć radionice.
Poruke upozorenjaINJECTION FAULT (NEISPRAVNO
UBRIZGAVANJE)ENGINE OVERHEATING
(PREGRIJAVANJE MOTORA)GEARBOX OVERHEATING
(PREGRIJAVANJE MJENJAČA)
Sustav kontrole tlaka u gumama
3 185.
Zvukovi upozorenja
Kada pokrećete motor ili tijekom
vožnje
Uključit će se samo jedan zvučnisignal upozorenja.
Zvučni signal upozorenja za
nekorištenje sigurnosnih pojaseva
ima prioritet nad drugim zvučnim
signalima upozorenja.
● Ako sigurnosni pojas nije vezan 3 49.
● Ako se određena brzina prekorači kada je parkirna
kočnica zategnuta 3 141.
● Ako pomoć pri parkiranju
detektira predmet ili ako postoji
greška 3 148.
● Ako vozilo ima automatizirani ručni mjenjač i temperatura
spojke je previsoka 3 136.
● Ako brzina vozila nakratko prekorači postavljenu granicu
3 80.
● Tijekom zatvaranja električnih kliznih vrata 3 26.
● Ako su klizna vrata otvorena, a parkirna kočnica otpuštena 3 26.
● Tijekom aktiviranja i deaktiviranja
nadzora nagibanja vozila sa
zvučnim upozorenjem 3 31.
● Ako razina sredstva AdBlue padne ispod određene količine ili
ako je prisutna greška 3 130.
● Ako sustav upozorenja za napuštanje voznog traka
detektira nenamjernu promjenu
voznog traka i ako je sustav
aktiviran 3 152.
