Asientos, sistemas de seguridad63Combi - asientos traserosNivel de peso o de edadAsientos de la 2ª filaAsientos de la 3ª filaLado del conductor
asiento exterior
Asiento central
Lado del acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
U 3)
, Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.U 4)
, , o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
U 4)UF 4)UF4)X
3)
Desplace el asiento delantero al máximo hacia delante para montar un asiento infantil orientado hacia atrás, luego vuelva a desplazar
el asiento delantero conforme a las instrucciones del asiento infantil.
4) Asiento infantil orientado hacia delante; coloque el respaldo del asiento infantil en contacto con el respaldo del asiento del vehículo.
Ajuste la altura del reposacabezas o desmóntelo si fuera necesario; no desplace hacia atrás el asiento situado delante del niño más
de la mitad de su recorrido ni incline el respaldo más de 25°.

64Asientos, sistemas de seguridadBus - asientos traserosNivel de peso o de edadAsientos traserosGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
X
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
X

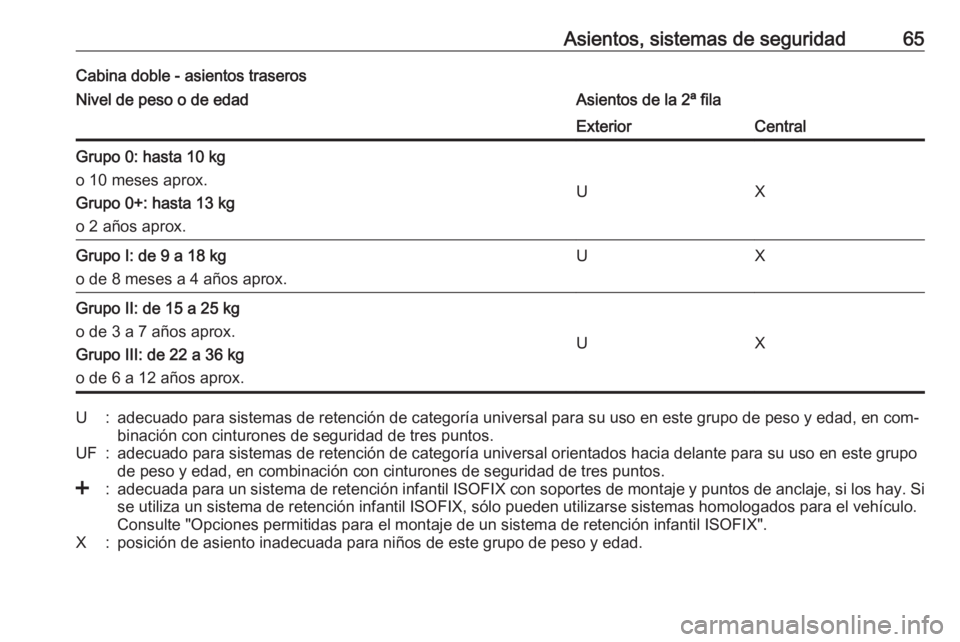

Asientos, sistemas de seguridad65Cabina doble - asientos traserosNivel de peso o de edadAsientos de la 2ª filaExteriorCentralGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UX
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.UXGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
UX
U:adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en com‐ binación con cinturones de seguridad de tres puntos.UF:adecuado para sistemas de retención de categoría universal orientados hacia delante para su uso en este grupo
de peso y edad, en combinación con cinturones de seguridad de tres puntos.<:adecuada para un sistema de retención infantil ISOFIX con soportes de montaje y puntos de anclaje, si los hay. Si
se utiliza un sistema de retención infantil ISOFIX, sólo pueden utilizarse sistemas homologados para el vehículo. Consulte "Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX".X:posición de asiento inadecuada para niños de este grupo de peso y edad.

66Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIXCombiClase de pesoClase de
tamañoFijaciónAsientos
delanterosAsientos de la 2ª filaAsientos
de la 3ª filaLado del
conductor
asiento
exterior
Asiento
central
Lado del
acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XILXXXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupo I: de 9 a 18 kg
o de 8 meses a 4 años
aprox.DISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

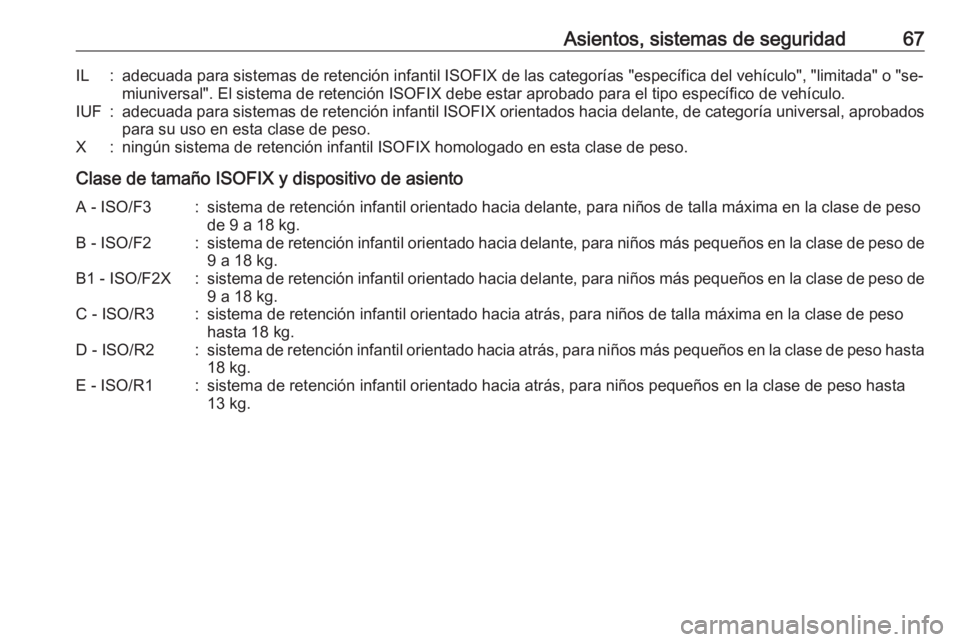

Asientos, sistemas de seguridad67IL:adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o "se‐miuniversal". El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kg.B - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kg.B1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.C - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kg.D - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kg.E - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg.

68Asientos, sistemas de seguridadSistemas de retencióninfantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Argollas de fijación de los
anclajes
Las argollas de fijación de
los anclajes están situados en la
parte posterior del asiento.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante IUF en la tabla.

Portaobjetos69PortaobjetosCompartimentos portaobjetos.....69
Portaobjetos en el tablero de instrumentos ............................. 69
Guantera ................................... 70
Portavasos ................................ 70
Portaobjetos delantero ..............70
Consola del techo ......................71
Portaobjetos bajo el asiento ......71
Portaobjetos sobre la cabina .....72
Compartimento de carga .............72
Argollas ..................................... 72
Sistema organizador de la carga ........................................ 72
Red de seguridad ......................74
Triángulo de advertencia ...........74
Botiquín ..................................... 74
Extintor ...................................... 75
Sistema portaequipajes de te‐ cho ............................................... 75
Portaequipajes de techo ............75
Información sobre la carga ..........76Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, por
una frenada brusca, un cambio re‐ pentino de dirección o un acci‐
dente, los ocupantes del vehículo
podrían sufrir lesiones por el im‐
pacto de los objetos.
Portaobjetos en el tablero
de instrumentos
Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.
En la parte superior del tablero de
instrumentos hay un soporte para el
teléfono y un portamonedas con clip para tiques.
La bandeja situada en la parte supe‐
rior central del tablero de instrumen‐
tos tiene una tapa.

70PortaobjetosPortadocumentos
Extraiga el portadocumentos del ta‐
blero de instrumentos tirando de la
base hacia usted y luego basculán‐
dolo hacia abajo.
Para guardarlo, suba la base hasta
que el portadocumentos esté en po‐
sición horizontal y presione para in‐
sertarlo.
Guantera
La guantera debe estar cerrada mien‐
tras se conduce.
Refrigeración de la guantera 3 124.
Portavasos
Los portavasos están situados en
ambos extremos del tablero de ins‐
trumentos y en el centro, en la parte
inferior del tablero de instrumentos.
Los portavasos también se puedenusar para alojar el cenicero portátil
3 82.
Portaobjetos delantero
Hay tres ganchos para ropa en el
mamparo de la cabina
Los bolsillos de las puertas delante‐
ras contienen portabotellas.
Respaldo del acompañante
abatible
El respaldo del asiento del acompa‐
ñante, una vez abatido, ofrece com‐
partimentos portaobjetos y portava‐
sos.
