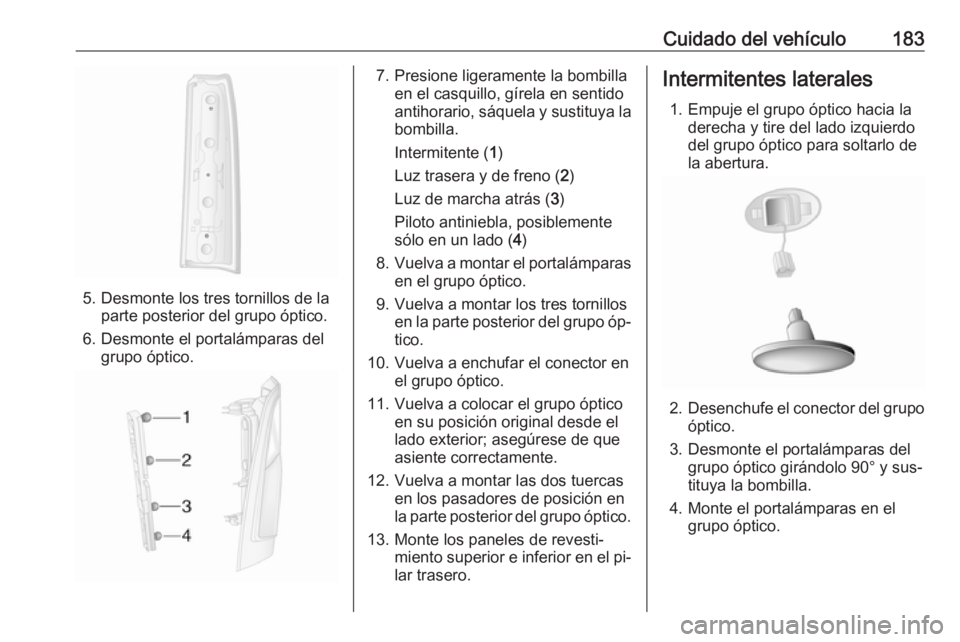

Cuidado del vehículo183
5. Desmonte los tres tornillos de laparte posterior del grupo óptico.
6. Desmonte el portalámparas del grupo óptico.
7. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz trasera y de freno ( 2)
Luz de marcha atrás ( 3)
Piloto antiniebla, posiblemente
sólo en un lado ( 4)
8. Vuelva a montar el portalámparas
en el grupo óptico.
9. Vuelva a montar los tres tornillos en la parte posterior del grupo óp‐tico.
10. Vuelva a enchufar el conector en el grupo óptico.
11. Vuelva a colocar el grupo óptico en su posición original desde el
lado exterior; asegúrese de que
asiente correctamente.
12. Vuelva a montar las dos tuercas en los pasadores de posición en
la parte posterior del grupo óptico.
13. Monte los paneles de revesti‐ miento superior e inferior en el pi‐lar trasero.Intermitentes laterales
1. Empuje el grupo óptico hacia la derecha y tire del lado izquierdo
del grupo óptico para soltarlo de
la abertura.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte el portalámparas del grupo óptico girándolo 90° y sus‐
tituya la bombilla.
4. Monte el portalámparas en el grupo óptico.

184Cuidado del vehículo5. Vuelva a enchufar el conector.6. Monte el grupo óptico en la aber‐ tura y empújelo hacia la izquierda
para enclavarlo.
Intermitentes en los retrovisores 1. Desplace el retrovisor inferior de la parte delantera para acceder altornillo.
2. Desmonte el tornillo con un des‐ tornillador torx.
3. Desmonte el portalámparas de laparte trasera del retrovisor infe‐
rior.
4. Cambie la bombilla.
5. Vuelva a montar el portalámpa‐ ras.
6. Vuelva a montar el tornillo.
Tercera luz de freno
1. Desmonte la tapa desde el interior
de la puerta trasera.
2. Desenrosque la tuerca del pasa‐ dor de posición en la parte poste‐
rior del grupo óptico.
3. Desmonte el grupo óptico de la abertura en el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte el portalámparas del grupo óptico y sustituya la bombi‐lla.
6. Monte el portalámparas en el grupo óptico y enchufe el conec‐
tor en el grupo óptico.
7. Vuelva a colocar el grupo óptico en la abertura y asegúrese de que
asiente correctamente.

Cuidado del vehículo1858. Vuelva a montar la tuerca en elpasador de posición en la parte
posterior del grupo óptico.
9. Monte la tapa en el interior de la puerta trasera.
Luz de la matrícula
1. Suelte la lente con un destornilla‐ dor de punta plana.
2. Desmonte la tapa y sustituya la bombilla.
3. Vuelva a montar la lente.
Luces interiores
Luz de cortesía delantera
1. Desmonte la lente con un destor‐ nillador de punta plana.
2. Cambie la bombilla.
3. Vuelva a montar la lente.
Luz del compartimento de carga
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte la tapa de la lente y sustituya la bombilla.
4. Vuelva a enchufar el conector y a
montar el grupo óptico.

186Cuidado del vehículoLuz de la puerta delantera
1. Desmonte el grupo óptico con undestornillador de punta plana.
2. Desmonte la lente del grupo óp‐ tico.
3. Sustituya la bombilla y monte la lente.
4. Vuelva a montar el grupo óptico.
Luces de cortesía traseras Haga cambiar las bombillas en un ta‐
ller.
Luz de la guantera
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
● en el lado del conductor del ta‐ blero de instrumentos, detrás delpanel de revestimiento
● otra en el compartimento del mo‐
tor, situada debajo del depósito
de expansión del refrigeranteCombi
Hay una caja de fusibles adicional
ubicada detrás de un panel de reves‐ timiento en el lado derecho del com‐
partimento de carga, junto a la puerta
trasera.Bus
Una caja de fusibles adicional se en‐
cuentra en la parte inferior derecha
del compartimento de carga, debajo
del panel de revestimiento del es‐ tribo.

Cuidado del vehículo187Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Es aconsejable llevar un juego com‐
pleto de fusibles. Recurra a un taller.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles en el
manual sean aplicables a su ve‐
hículo.
Cuando compruebe la caja de fusi‐
bles, consulte la etiqueta de la
misma.Extractor de fusibles

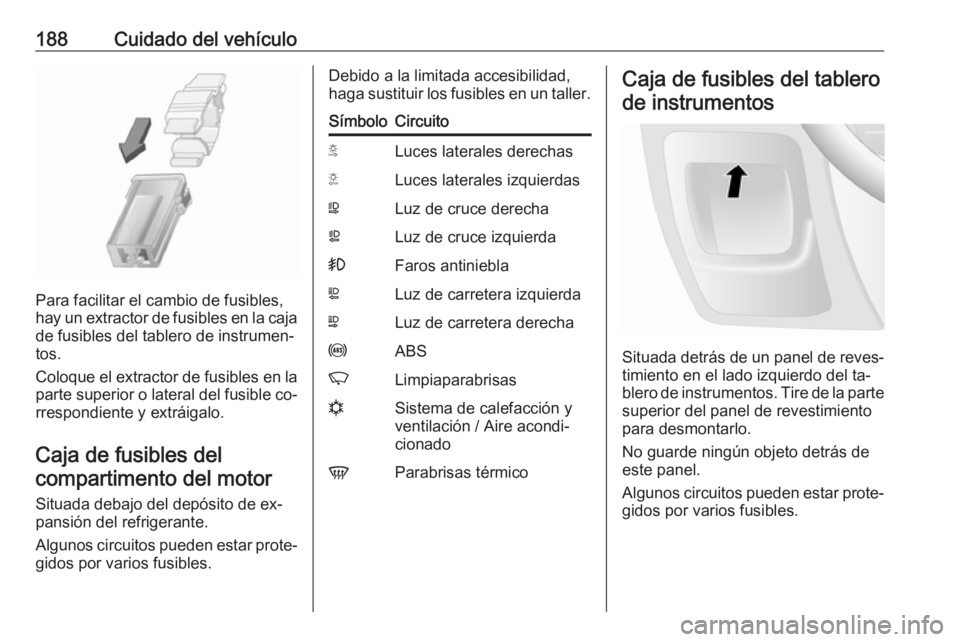

188Cuidado del vehículo
Para facilitar el cambio de fusibles,
hay un extractor de fusibles en la caja de fusibles del tablero de instrumen‐
tos.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles delcompartimento del motor
Situada debajo del depósito de ex‐
pansión del refrigerante.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
Debido a la limitada accesibilidad,
haga sustituir los fusibles en un taller.SímboloCircuitoSLuces laterales derechasTLuces laterales izquierdasWLuz de cruce derechaaLuz de cruce izquierda>Faros antinieblaLLuz de carretera izquierdaNLuz de carretera derechauABSKLimpiaparabrisasnSistema de calefacción y
ventilación / Aire acondi‐
cionadoVParabrisas térmicoCaja de fusibles del tablero
de instrumentos
Situada detrás de un panel de reves‐ timiento en el lado izquierdo del ta‐
blero de instrumentos. Tire de la parte superior del panel de revestimiento
para desmontarlo.
No guarde ningún objeto detrás de este panel.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.

Cuidado del vehículo189SímboloCircuitoZSistema de infoentreteni‐
miento / Calefacción de
asiento / Pantalla de visua‐
lización del vehículo /
Conexiones de audio /
Alarma?Toma de corrienteÌEncendedor de cigarrilloseTablero de instrumentosUCierre centralizado0Iluminación interiorOIntermitentes / Pilotos anti‐
niebla / Módulo de control
de la carroceríaDIAGConector de diagnosisuABS / Programa electró‐
nico de estabilidaddLuces interiores / Luces de frenoZMódulo de control de la
carroceríaSímboloCircuitoSTOPLuz de frenoIMódulo de control de la
carrocería / Elevalunas
eléctricos / Sistema de
calefacción y ventilación /
Aire acondicionadomLuneta térmica trasera,
lado izquierdonLuneta térmica trasera,
lado derechoRLavaparabrisasMInmovilizador electrónicoUAsientos calefactadosFBLIluminación estática en
curvaslConexión para manos
libres&TacógrafoPTOToma de fuerzajBocinaSímboloCircuitoÍPrecalentamiento / Filtro
de combustible diéselxVentilador de climatizacióndRetrovisores exteriores
térmicosTLuz lateral izquierdaSLuz lateral derechaQSuspensión neumáticaOSistema de navegaciónADPAdaptaciones adicionales,Elevalunas eléctricos /
Módulo de control de la
carrocería

190Cuidado del vehículoCaja de fusibles delcompartimento de carga
Combi
Situada debajo del panel de revesti‐
miento en el lado derecho del com‐
partimento de carga, junto a la puerta trasera.
Con ayuda de una herramienta ade‐
cuada, por ejemplo, un destornillador
plano, desenganche el panel de re‐
vestimiento en las 3 ubicaciones que
se muestran en la ilustración y des‐
monte.
No guarde ningún objeto detrás de
este panel.
N.ºCircuito1Velocidad 3: evaporador adicional2Velocidad 2: evaporador
adicional3Velocidad 1: evaporador
adicionalBus
Situado debajo del panel de revesti‐
miento del estribo, en la parte inferior derecha del compartimento de carga.
Con ayuda de una herramienta ade‐
cuada, por ejemplo, un destornillador plano, desenganche el panel de re‐
vestimiento en las 3 ubicaciones que se muestran en la ilustración y des‐
monte.
No guarde ningún objeto detrás de
este panel.
