Page 209 of 249

Cuidado del vehículo207proceso de inflado durante otros
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón si‐tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐
porte. Enrosque el tubo flexible de inflado a la conexión libre del bote
de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐mático. Después de conducir
unas 10 km (no más de
diez minutos), deténgase y com‐
pruebe la presión de los neumáti‐
cos. Para ello, conecte directa‐
mente el tubo flexible de aire a la
válvula del neumático y al com‐
presor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
Page 210 of 249

208Cuidado del vehículoEl compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐
los, enrosque el tubo flexible de aire del compresor y extraiga el adapta‐
dor.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 204.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una su‐ perficie nivelada, firme y no des‐
lizante. Las ruedas delanteras
deben estar en posición de mar‐
cha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.● Saque la rueda de repuesto
3 210.
● Nunca cambie más de una rueda
a la vez.
● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio es‐
tacional de neumáticos de in‐
vierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor má‐
ximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni ani‐ males dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Desmonte
el tapacubos.
Page 211 of 249

Cuidado del vehículo2092. Despliegue la llave para ruedas ymóntela asegurándose de su co‐
rrecta colocación y afloje cada
tuerca de rueda media vuelta.
3. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
Dependiendo del equipo, retire
primero las cubiertas de los pun‐
tos de elevación.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamentedebajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con el gato correctamente alineado,gire la llave para ruedas hasta que
la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de re‐ puesto 3 210.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 140 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
Monte el tapón central en las llan‐ tas de aleación.
11. En versiones con faldones latera‐
les, monte la tapa en el punto de
elevación del vehículo.
12. Guarde la rueda sustituida 3 210 y las herramientas del ve‐
hículo 3 196.
13. Compruebe la presión del neumá‐
tico montado y el par de apriete de las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Page 212 of 249
210Cuidado del vehículoPuntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 204.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Page 213 of 249

Cuidado del vehículo211La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso. Está fijada con
una tuerca de mariposa.
Guardar una rueda de tamaño
normal pinchada en el
compartimento de carga
La cavidad de la rueda de repuesto
no está diseñada para otros tamaños de neumáticos distintos al de la rueda
de repuesto.Una rueda de tamaño normal pin‐
chada debe guardarse en el compar‐
timento de carga y asegurarse con
una correa. Herramientas del ve‐
hículo 3 196.
Para asegurar la rueda: 1. Coloque la rueda en medio del compartimento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla de uno de los lados.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.4. Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
5. Monte el gancho en la argolla opuesta.
6. Tense la correa y fíjela con la he‐ billa.9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros en‐
derezados y enclavados cuando
guarde una rueda de tamaño nor‐
mal pichada en el compartimento
de carga.
Rueda de emergencia
Atención
El uso de la rueda de emergencia
puede afectar al comportamiento
de marcha. Haga sustituir o repa‐
rar el neumático averiado lo antes posible.
Page 214 of 249

212Cuidado del vehículoSólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en eleje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 204.
Rueda de repuesto con
neumático direccional
Si es posible, monte los neumáticoscon dirección de rodadura de manera
que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una fle‐
cha) en el flanco.Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con un cargador rápido.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
Page 215 of 249

Cuidado del vehículo213ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería descargada puede helarse a temperaturas próximasa 0 °C. Descongele la batería an‐
tes de conectar los cables auxi‐
liares de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy
inferior a la de la batería descar‐
gada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería descar‐
gada del vehículo.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería du‐
rante el arranque con los cables auxiliares.
● No deje que los bornes de un ca‐
ble toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
● Abra las tapas de protección del borne positivo de ambas bate‐
rías.Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco minutos después. Los inten‐
tos de arranque se deben realizar en intervalos de 1 minuto y no de‐
ben durar más de 15 segundos.

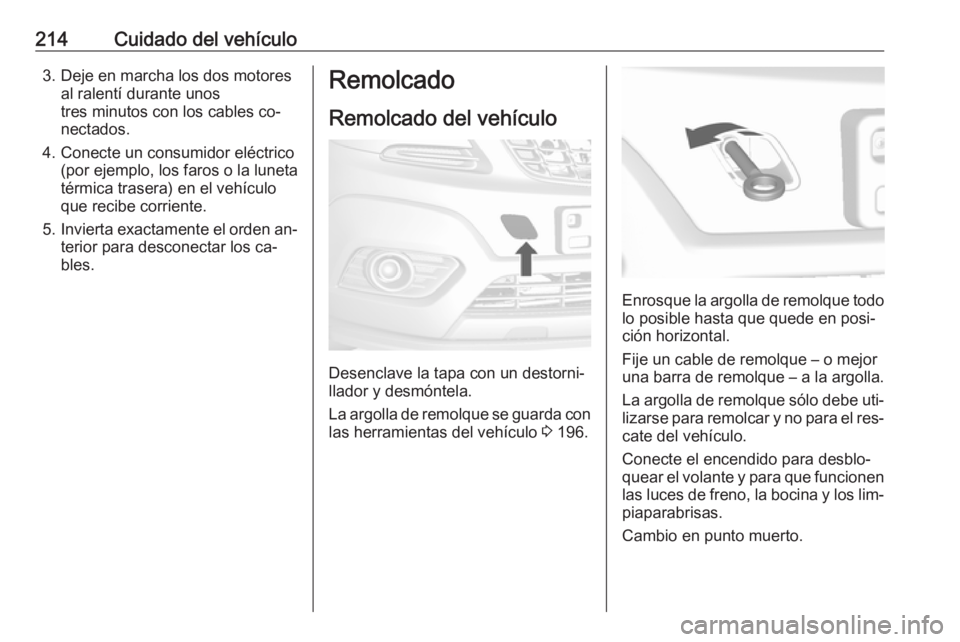

Page 216 of 249
214Cuidado del vehículo3. Deje en marcha los dos motoresal ralentí durante unos
tres minutos con los cables co‐
nectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo
Desenclave la tapa con un destorni‐
llador y desmóntela.
La argolla de remolque se guarda con las herramientas del vehículo 3 196.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐
lizarse para remolcar y no para el res‐ cate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen las luces de freno, la bocina y los lim‐piaparabrisas.
Cambio en punto muerto.
