Догляд за автомобілем215Запобіжники можуть бути вставлені

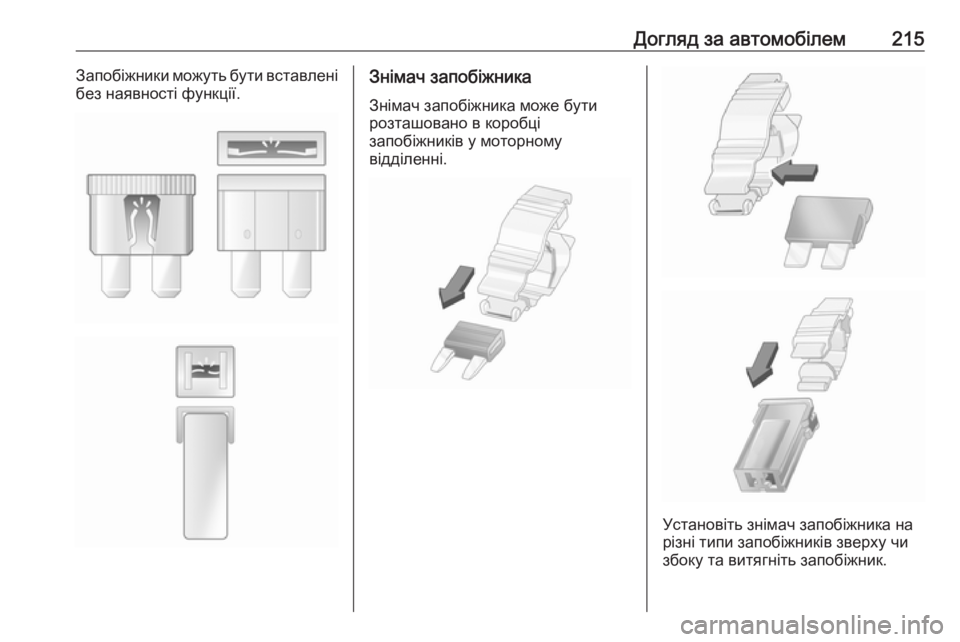

без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташовано в коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

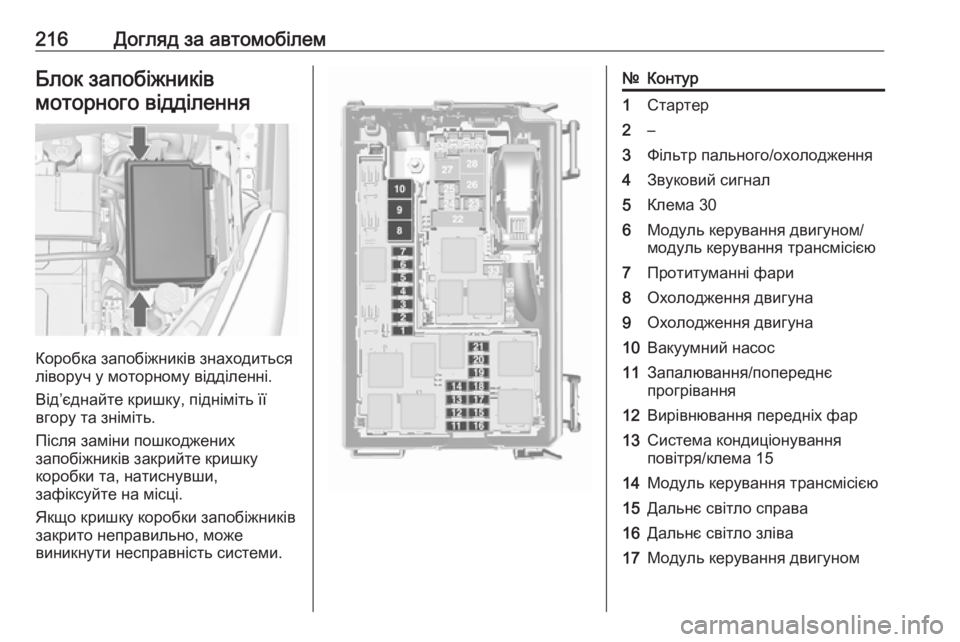

216Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від’єднайте кришку, підніміть її вгору та зніміть.
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
№Контур1Стартер2–3Фільтр пального/охолодження4Звуковий сигнал5Клема 306Модуль керування двигуном/
модуль керування трансмісією7Протитуманні фари8Охолодження двигуна9Охолодження двигуна10Вакуумний насос11Запалювання/попереднє
прогрівання12Вирівнювання передніх фар13Система кондиціонування
повітря/клема 1514Модуль керування трансмісією15Дальнє світло справа16Дальнє світло зліва17Модуль керування двигуном

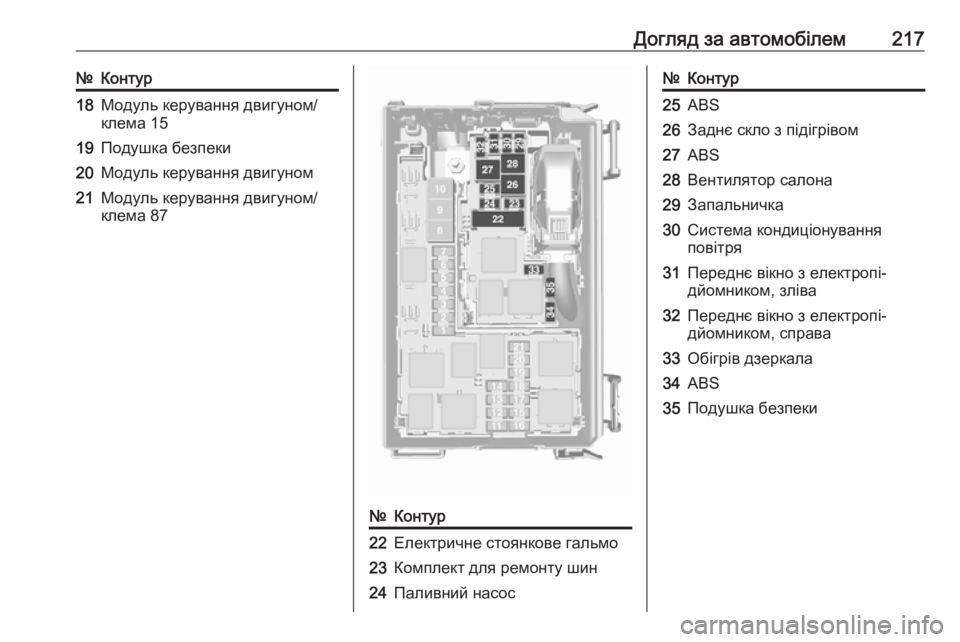

Догляд за автомобілем217№Контур18Модуль керування двигуном/
клема 1519Подушка безпеки20Модуль керування двигуном21Модуль керування двигуном/
клема 87№Контур22Електричне стоянкове гальмо23Комплект для ремонту шин24Паливний насос№Контур25ABS26Заднє скло з підігрівом27ABS28Вентилятор салона29Запальничка30Система кондиціонування
повітря31Переднє вікно з електропі‐
дйомником, зліва32Переднє вікно з електропі‐
дйомником, справа33Обігрів дзеркала34ABS35Подушка безпеки

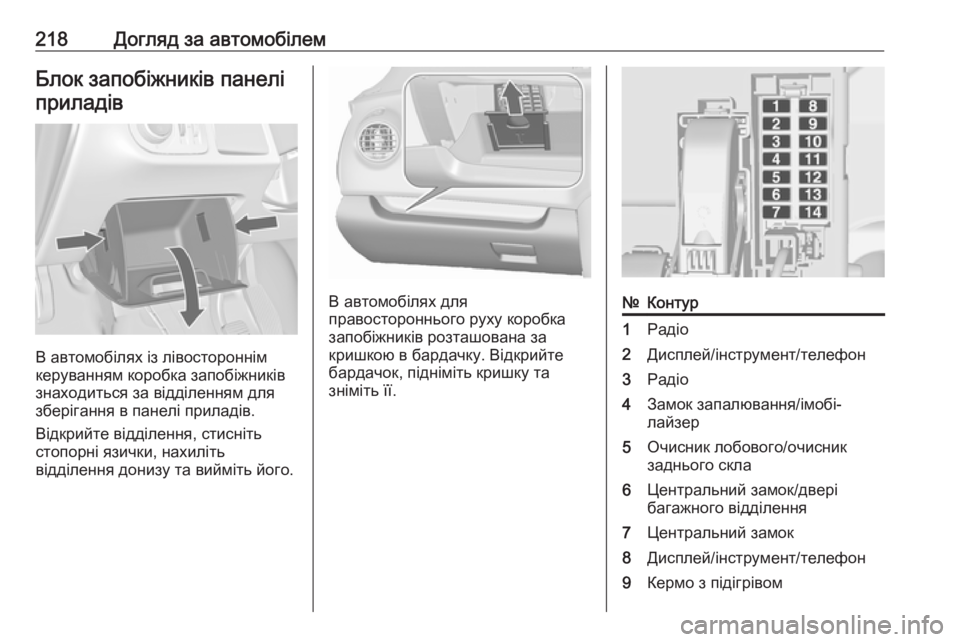

218Догляд за автомобілемБлок запобіжників панеліприладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відкрийте відділення, стисніть
стопорні язички, нахиліть
відділення донизу та вийміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, підніміть кришку та
зніміть її.
№Контур1Радіо2Дисплей/інструмент/телефон3Радіо4Замок запалювання/імобі‐
лайзер5Очисник лобового/очисник
заднього скла6Центральний замок/двері
багажного відділення7Центральний замок8Дисплей/інструмент/телефон9Кермо з підігрівом

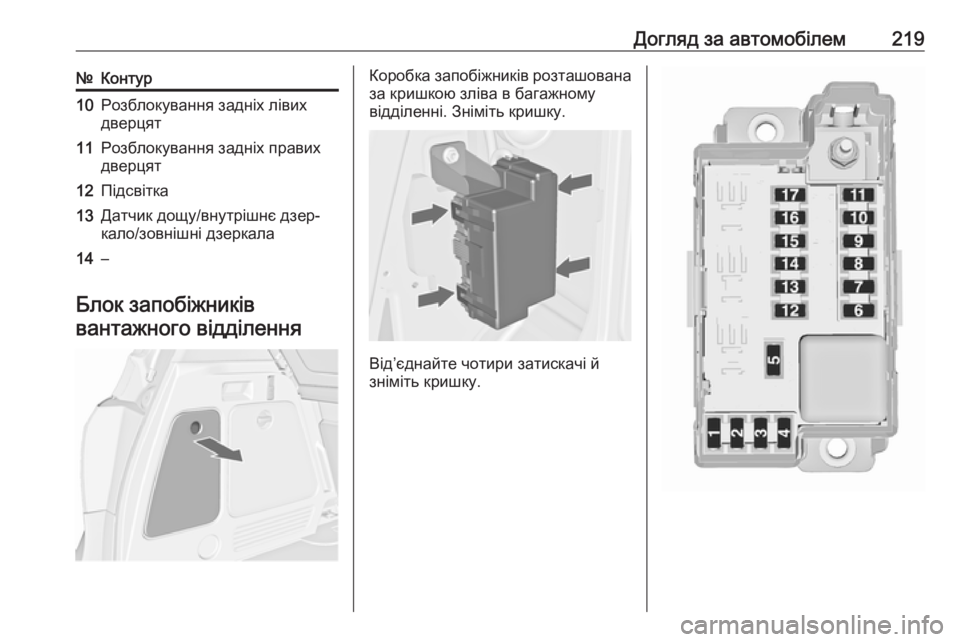

Догляд за автомобілем219№Контур10Розблокування задніх лівих
дверцят11Розблокування задніх правих
дверцят12Підсвітка13Датчик дощу/внутрішнє дзер‐
кало/зовнішні дзеркала14–
Блок запобіжників
вантажного відділення
Коробка запобіжників розташована
за кришкою зліва в багажному
відділенні. Зніміть кришку.
Від’єднайте чотири затискачі й
зніміть кришку.

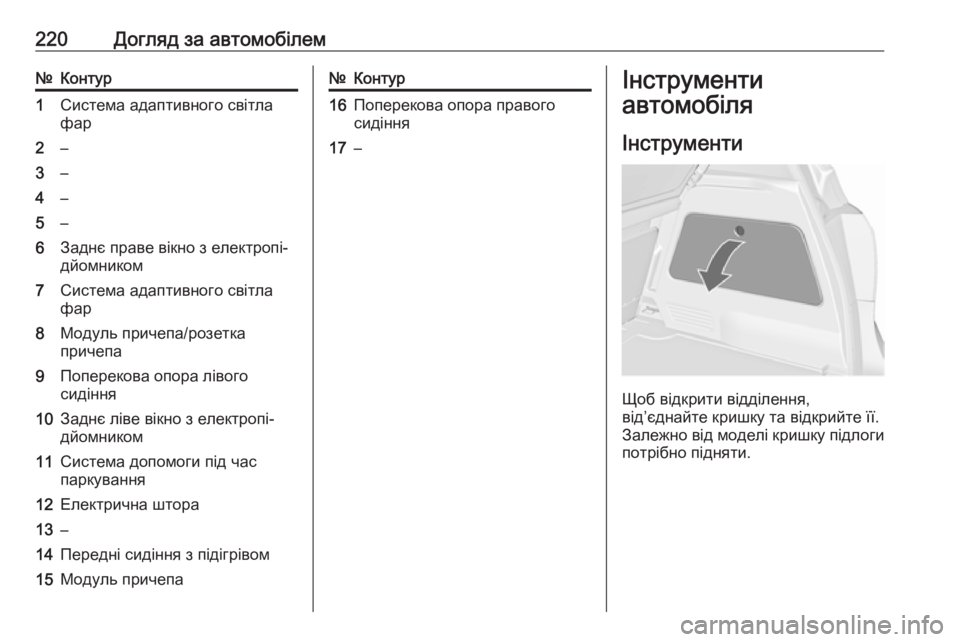

220Догляд за автомобілем№Контур1Система адаптивного світла
фар2–3–4–5–6Заднє праве вікно з електропі‐
дйомником7Система адаптивного світла
фар8Модуль причепа/розетка
причепа9Поперекова опора лівого
сидіння10Заднє ліве вікно з електропі‐
дйомником11Система допомоги під час
паркування12Електрична штора13–14Передні сидіння з підігрівом15Модуль причепа№Контур16Поперекова опора правого
сидіння17–Інструменти
автомобіля
Інструменти
Щоб відкрити відділення,
від’єднайте кришку та відкрийте її.
Залежно від моделі кришку підлоги потрібно підняти.

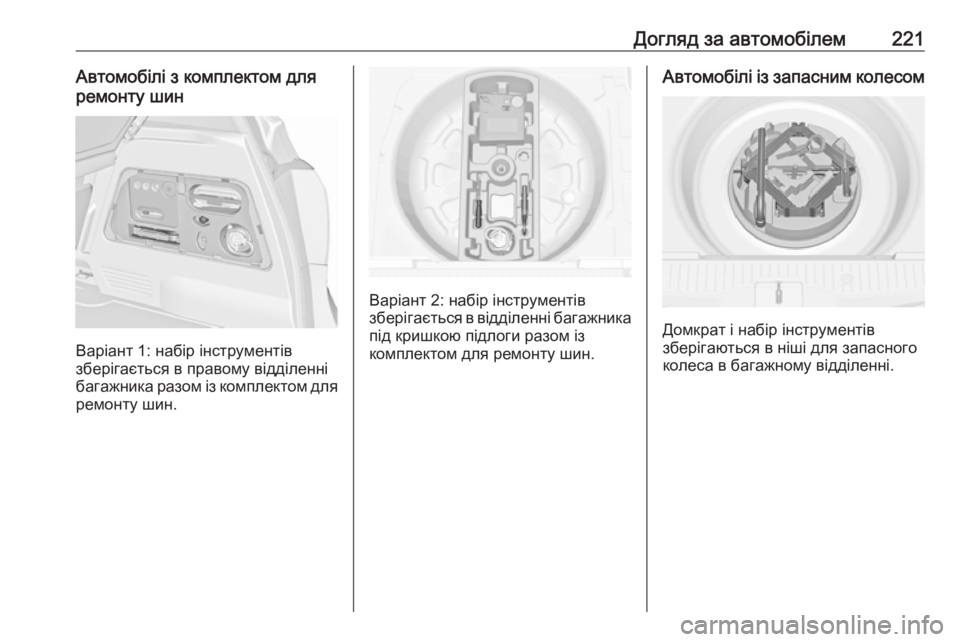

Догляд за автомобілем221Автомобілі з комплектом для
ремонту шин
Варіант 1: набір інструментів
зберігається в правому відділенні
багажника разом із комплектом для ремонту шин.
Варіант 2: набір інструментів
зберігається в відділенні багажника під кришкою підлоги разом із
комплектом для ремонту шин.
Автомобілі із запасним колесом
Домкрат і набір інструментів
зберігаються в ніші для запасного
колеса в багажному відділенні.

222Догляд за автомобілемКолеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся узбіччям повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до майстерні у випадку пошкодженнячи незвичного зношування.
Зимові шини Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.Позначення шин
Наприклад, 195/65 R 15 91 H195:ширина шини, мм65:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat15:діаметр колеса, дюйми91:індекс навантаження,
наприклад, 91 - це
еквівалент 615 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 260.
Направляючі шини
Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин
щонайменше кожні 14 днів і перед
будь-якою тривалою поїздкою.
Обов’язково перевірте тиск у
запасному колесі. Це також
стосується автомобілів із системою
контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
