2016.5 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

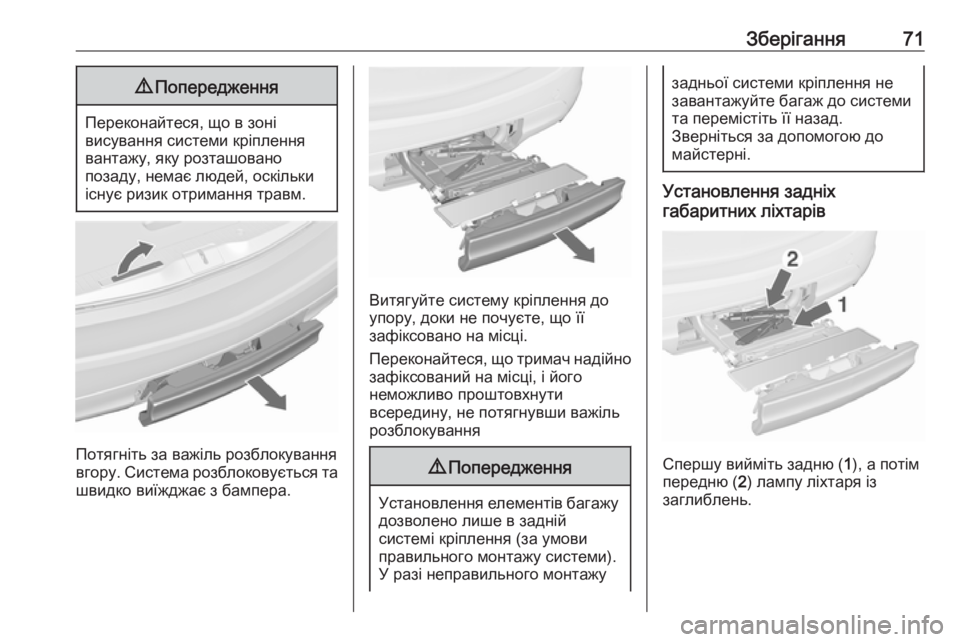

Зберігання719Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть за важіль розблокування
вгору. Система розблоковується та
швидко виїжджає з бампера.
Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
розблокування
9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу
задньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.
Установлення задніх
габаритних ліхтарів
Спершу вийміть задню ( 1), а потім
передню ( 2) лампу ліхтаря із
заглиблень.

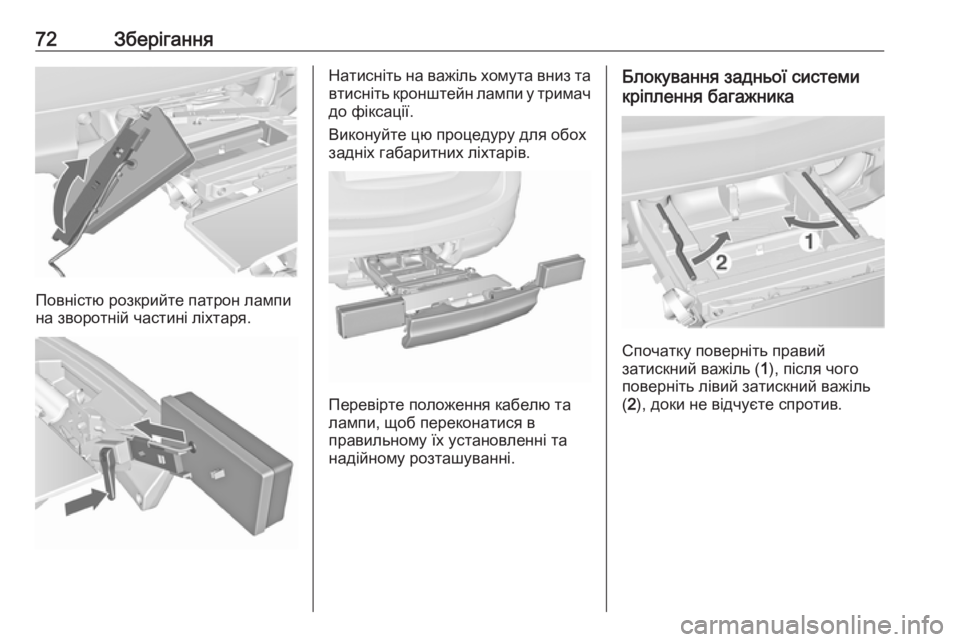

72Зберігання
Повністю розкрийте патрон лампи
на зворотній частині ліхтаря.
Натисніть на важіль хомута вниз та
втисніть кронштейн лампи у тримач до фіксації.
Виконуйте цю процедуру для обох
задніх габаритних ліхтарів.
Перевірте положення кабелю та
лампи, щоб переконатися в
правильному їх установленні та
надійному розташуванні.
Блокування задньої системи
кріплення багажника
Спочатку поверніть правий
затискний важіль ( 1), після чого
поверніть лівий затискний важіль
( 2 ), доки не відчуєте спротив.

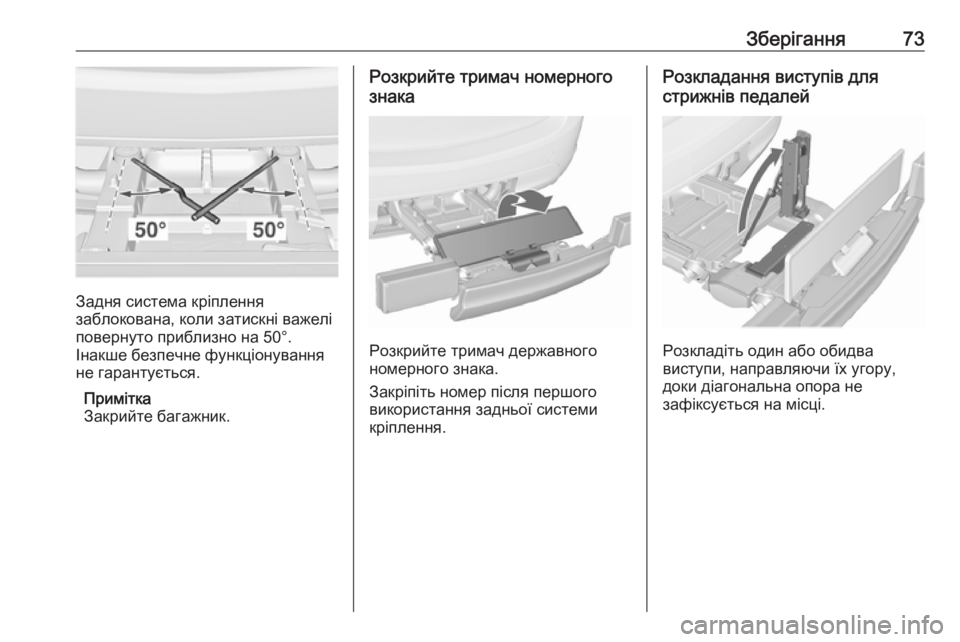

Зберігання73
Задня система кріплення
заблокована, коли затискні важелі
повернуто приблизно на 50°.
Інакше безпечне функціонування
не гарантується.
Примітка
Закрийте багажник.
Розкрийте тримач номерного
знака
Розкрийте тримач державного
номерного знака.
Закріпіть номер після першого
використання задньої системи кріплення.
Розкладання виступів для
стрижнів педалей
Розкладіть один або обидва
виступи, направляючи їх угору,
доки діагональна опора не
зафіксується на місці.

74Зберігання

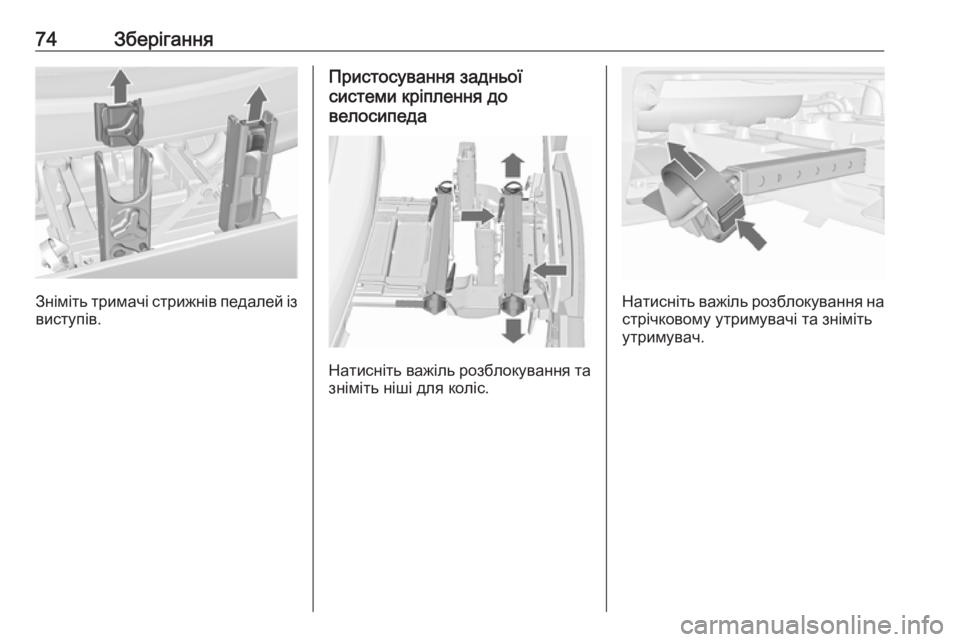

Зніміть тримачі стрижнів педалей ізвиступів.
Пристосування задньої
системи кріплення до
велосипеда
Натисніть важіль розблокування та зніміть ніші для коліс.
Натисніть важіль розблокування на
стрічковому утримувачі та зніміть
утримувач.

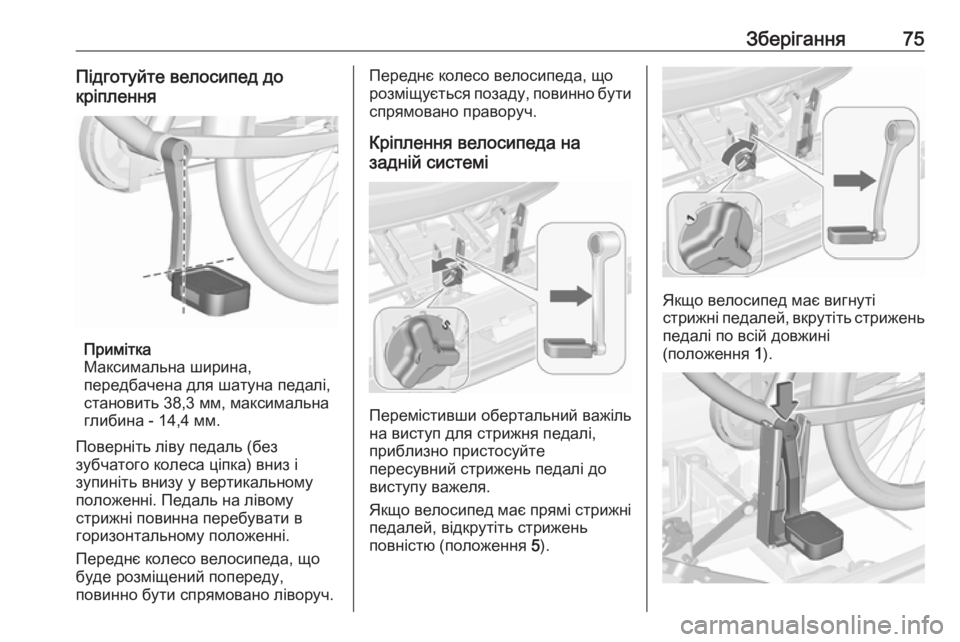

Зберігання75Підготуйте велосипед до
кріплення
Примітка
Максимальна ширина,
передбачена для шатуна педалі,
становить 38,3 мм, максимальна
глибина - 14,4 мм.
Поверніть ліву педаль (без
зубчатого колеса ціпка) вниз і
зупиніть внизу у вертикальному
положенні. Педаль на лівому
стрижні повинна перебувати в
горизонтальному положенні.
Переднє колесо велосипеда, що буде розміщений попереду,
повинно бути спрямовано ліворуч.
Переднє колесо велосипеда, що
розміщується позаду, повинно бути
спрямовано праворуч.
Кріплення велосипеда на
задній системі
Перемістивши обертальний важіль
на виступ для стрижня педалі,
приблизно пристосуйте
пересувний стрижень педалі до
виступу важеля.
Якщо велосипед має прямі стрижні педалей, відкрутіть стрижень
повністю (положення 5).
Якщо велосипед має вигнуті
стрижні педалей, вкрутіть стрижень педалі по всій довжині
(положення 1).

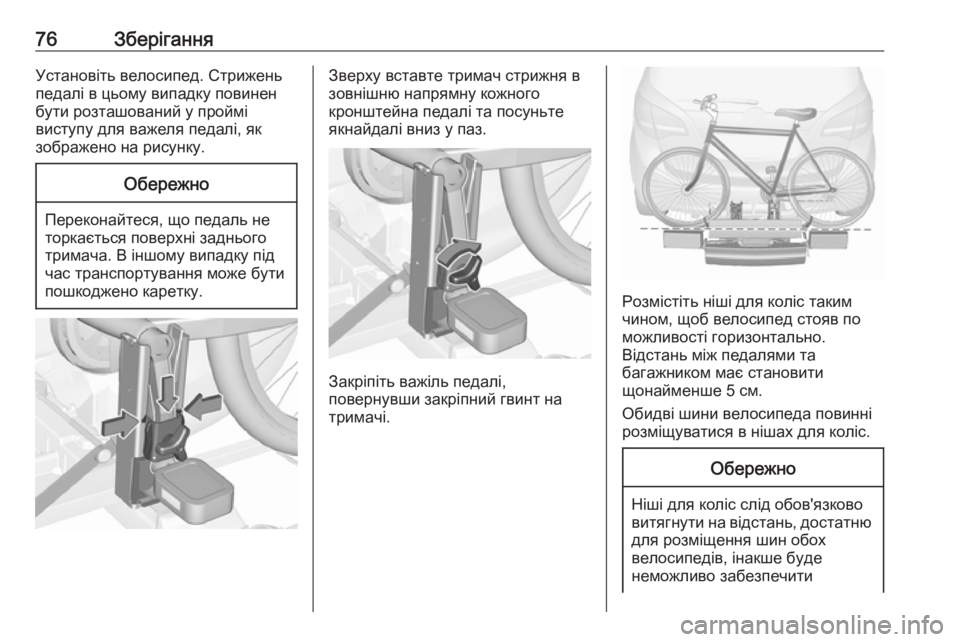

76ЗберіганняУстановіть велосипед. Стрижень
педалі в цьому випадку повинен
бути розташований у проймі
виступу для важеля педалі, як
зображено на рисунку.Обережно
Переконайтеся, що педаль не
торкається поверхні заднього
тримача. В іншому випадку під
час транспортування може бути
пошкоджено каретку.
Зверху вставте тримач стрижня в
зовнішню напрямну кожного
кронштейна педалі та посуньте
якнайдалі вниз у паз.
Закріпіть важіль педалі,
повернувши закріпний гвинт на
тримачі.
Розмістіть ніші для коліс таким
чином, щоб велосипед стояв по
можливості горизонтально.
Відстань між педалями та
багажником має становити
щонайменше 5 см.
Обидві шини велосипеда повинні
розміщуватися в нішах для коліс.
Обережно
Ніші для коліс слід обов'язково
витягнути на відстань, достатню для розміщення шин обох
велосипедів, інакше буде
неможливо забезпечити

Зберігання77горизонтальне положення
велосипедів. Недотримання цієї вимоги може стати причиною
пошкодження коліс велосипедів
гарячими вихлопними газами.
Вирівняйте велосипед відносно
довжини автомобіля: Дещо
послабте тримач педалі.
Підніміть велосипед за допомогою обертального важеля на виступі
для стрижня педалі.
Якщо два велосипеди заважають
один одному, їх розташування
можна змінити, регулюючи ніші для коліс і застосовуючи обертальний
важіль на виступі для стрижня
педалі, доки велосипеди буде
закріплено в оптимальному
положенні. Переконайтеся, що
велосипеди транспортуються на
належній відстані від кузова
автомобіля.
Затягніть вручну закріпний гвинт
тримача підшипника педалі до упору.
Закріпіть обидва колеса
велосипеда в нішах для шин
стрічковими утримувачами.
Перевірте надійність положення
велосипеда.
Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Положення ніш для шин і
обертального важеля на виступі для стрижня педалі слід занотувати
та зберегти для кожного
велосипеда. Наявність даних
стосовно встановлення
велосипедів полегшить цей процес
у майбутньому.
Примітка
Рекомендовано закріплювати
попереджувальний знак на
крайньому велосипеді, що
закріплений на зовнішньому
багажнику для підвищення
видимості.

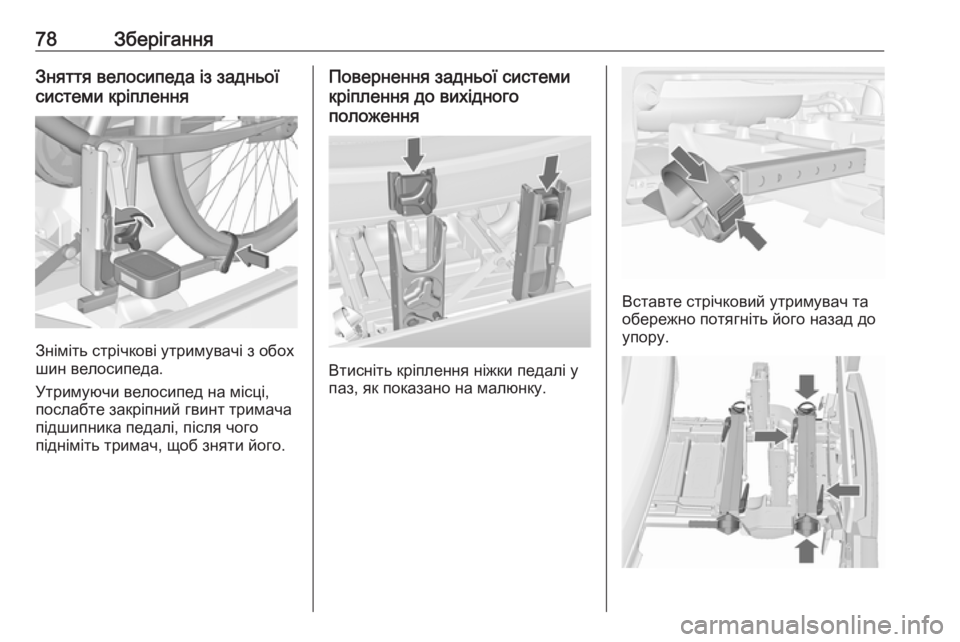

78ЗберіганняЗняття велосипеда із задньої
системи кріплення
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Утримуючи велосипед на місці,
послабте закріпний гвинт тримача
підшипника педалі, після чого
підніміть тримач, щоб зняти його.
Повернення задньої системи
кріплення до вихідного
положення
Втисніть кріплення ніжки педалі у
паз, як показано на малюнку.
Вставте стрічковий утримувач та
обережно потягніть його назад до
упору.
