2016.5 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

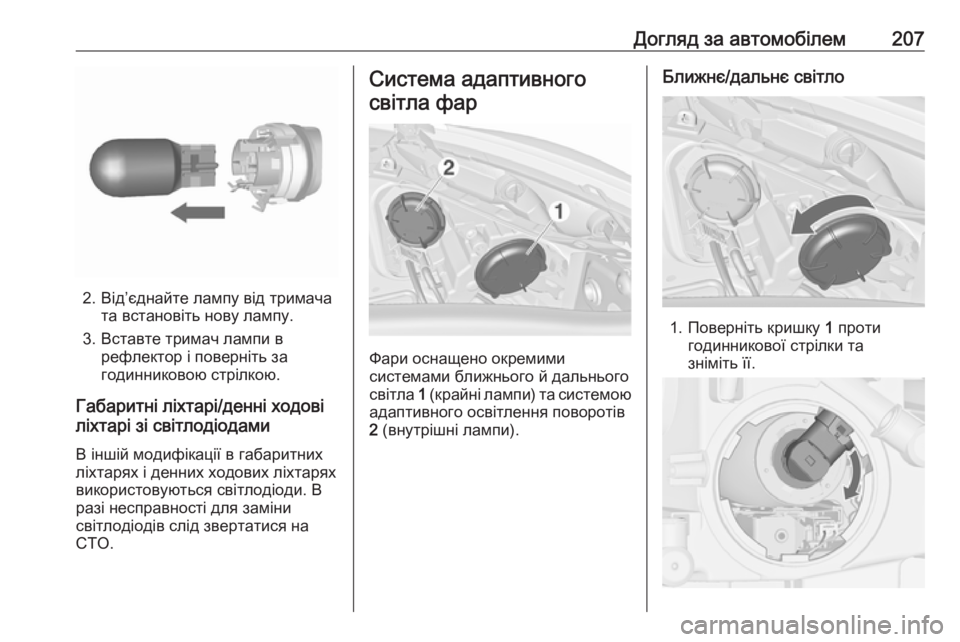

Догляд за автомобілем207
2. Від’єднайте лампу від тримачата встановіть нову лампу.
3. Вставте тримач лампи в рефлектор і поверніть за
годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами
В іншій модифікації в габаритнихліхтарях і денних ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Система адаптивного
світла фар
Фари оснащено окремими
системами ближнього й дальнього
світла 1 (крайні лампи) та системою
адаптивного освітлення поворотів
2 (внутрішні лампи).
Ближнє/дальнє світло
1. Поверніть кришку 1 проти
годинникової стрілки та зніміть її.

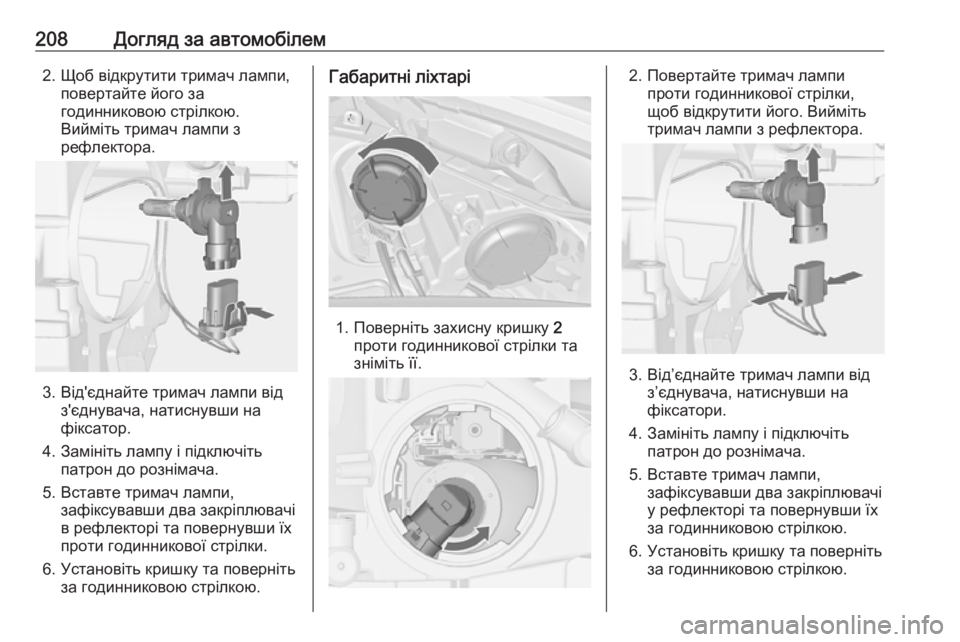

208Догляд за автомобілем2. Щоб відкрутити тримач лампи,повертайте його за
годинниковою стрілкою.
Вийміть тримач лампи з
рефлектора.
3. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
в рефлекторі та повернувши їх
проти годинникової стрілки.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі
1. Поверніть захисну кришку 2
проти годинникової стрілки та
зніміть її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач лампи від з’єднувача, натиснувши на
фіксатори.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.

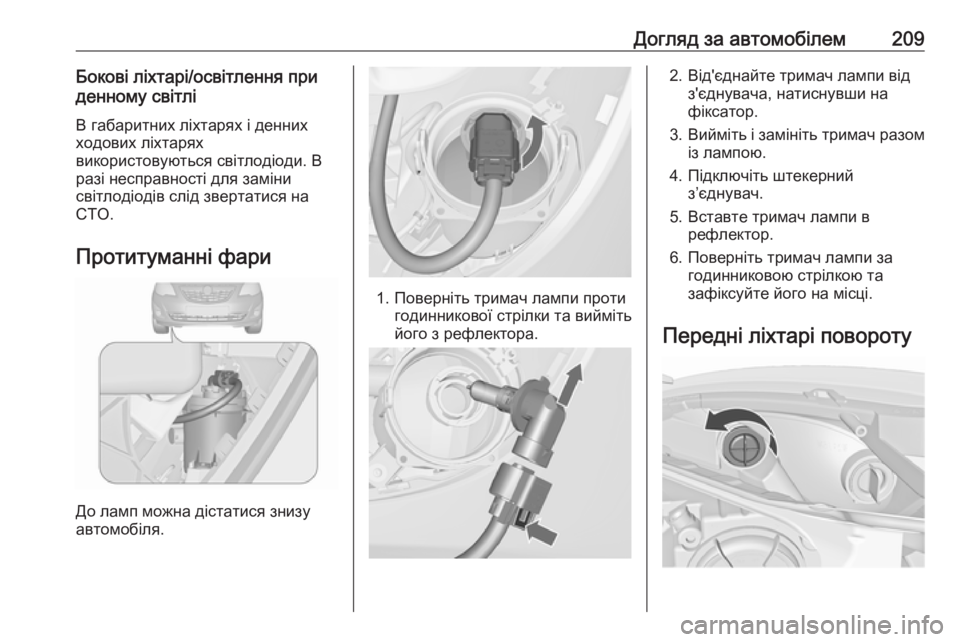

Догляд за автомобілем209Бокові ліхтарі/освітлення при
денному світлі
В габаритних ліхтарях і денних
ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
2. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
3. Вийміть і замініть тримач разом
із лампою.
4. Підключіть штекерний з’єднувач.
5. Вставте тримач лампи в рефлектор.
6. Поверніть тримач лампи за годинниковою стрілкою та
зафіксуйте його на місці.
Передні ліхтарі повороту

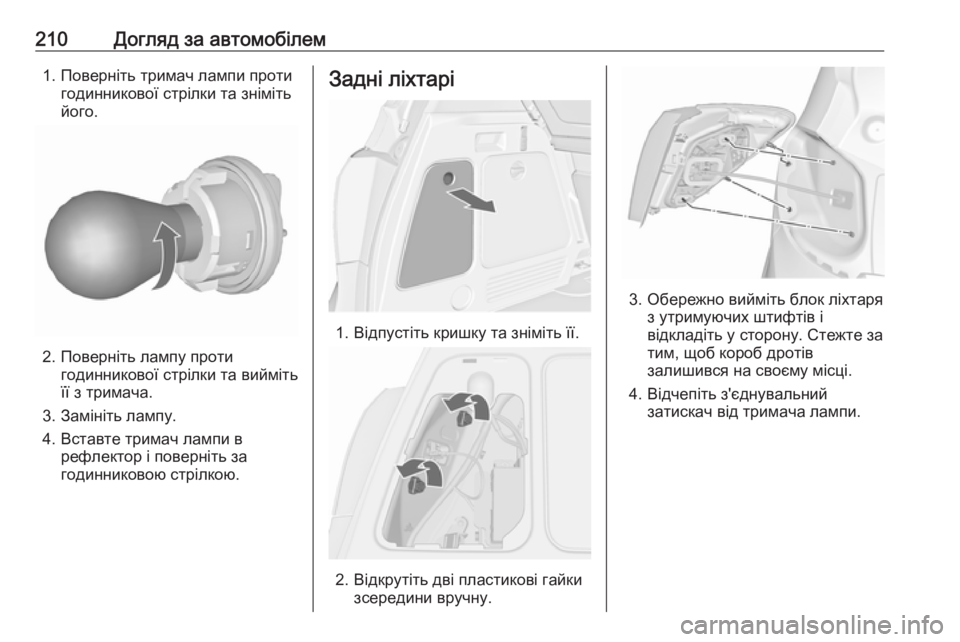

210Догляд за автомобілем1. Поверніть тримач лампи протигодинникової стрілки та зніміть
його.
2. Поверніть лампу проти годинникової стрілки та вийміть
її з тримача.
3. Замініть лампу.
4. Вставте тримач лампи в рефлектор і поверніть за
годинниковою стрілкою.
Задні ліхтарі
1. Відпустіть кришку та зніміть її.
2. Відкрутіть дві пластикові гайки зсередини вручну.
3. Обережно вийміть блок ліхтаряз утримуючих штифтів і
відкладіть у сторону. Стежте за
тим, щоб короб дротів
залишився на своєму місці.
4. Відчепіть з'єднувальний затискач від тримача лампи.

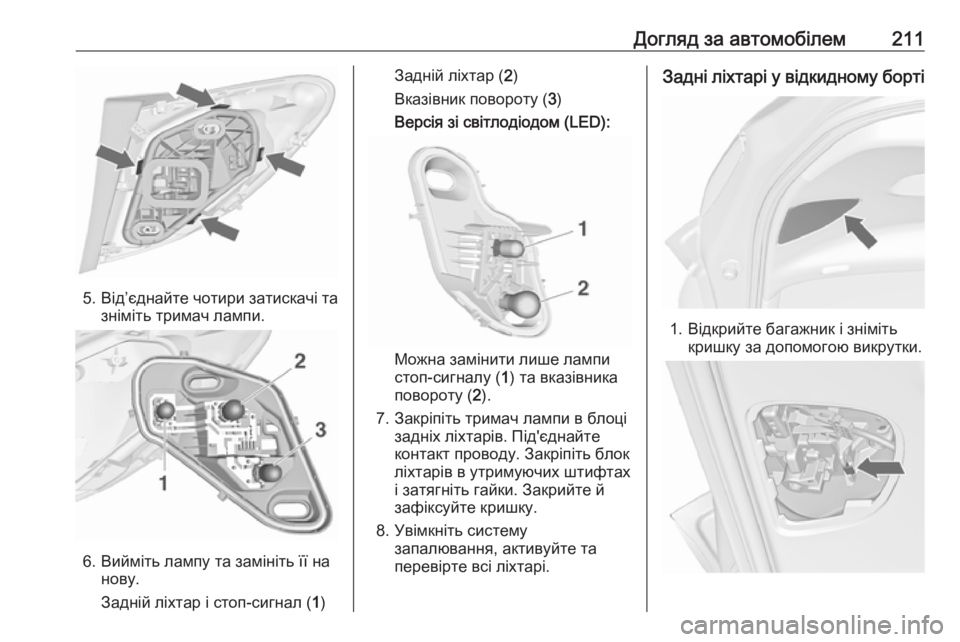

Догляд за автомобілем211
5.Від’єднайте чотири затискачі та
зніміть тримач лампи.
6. Вийміть лампу та замініть її на нову.
Задній ліхтар і стоп-сигнал ( 1)
Задній ліхтар ( 2)
Вказівник повороту ( 3)
Версія зі світлодіодом (LED):
Можна замінити лише лампи
стоп-сигналу ( 1) та вказівника
повороту ( 2).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Під'єднайте
контакт проводу. Закріпіть блок
ліхтарів в утримуючих штифтах
і затягніть гайки. Закрийте й
зафіксуйте кришку.
8. Увімкніть систему запалювання, активуйте та
перевірте всі ліхтарі.
Задні ліхтарі у відкидному борті
1. Відкрийте багажник і зніміть кришку за допомогою викрутки.

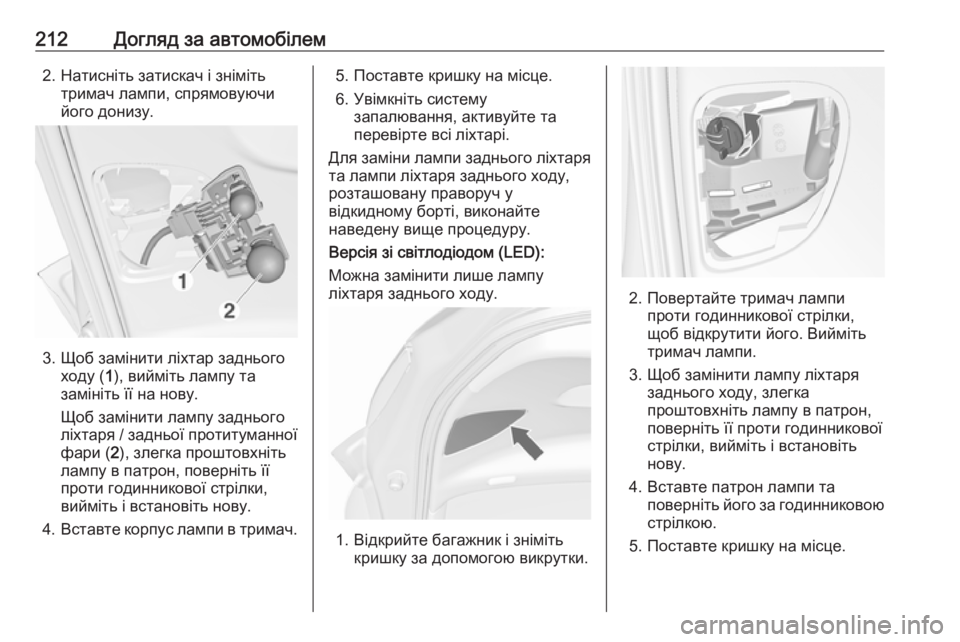

212Догляд за автомобілем2. Натисніть затискач і знімітьтримач лампи, спрямовуючи
його донизу.
3. Щоб замінити ліхтар заднього ходу ( 1), вийміть лампу та
замініть її на нову.
Щоб замінити лампу заднього
ліхтаря / задньої протитуманної
фари ( 2), злегка проштовхніть
лампу в патрон, поверніть її
проти годинникової стрілки,
вийміть і встановіть нову.
4. Вставте корпус лампи в тримач.
5. Поставте кришку на місце.
6. Увімкніть систему запалювання, активуйте та
перевірте всі ліхтарі.
Для заміни лампи заднього ліхтаря
та лампи ліхтаря заднього ходу,
розташовану праворуч у
відкидному борті, виконайте
наведену вище процедуру.
Версія зі світлодіодом (LED):
Можна замінити лише лампу
ліхтаря заднього ходу.
1. Відкрийте багажник і зніміть кришку за допомогою викрутки.
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи.
3. Щоб замінити лампу ліхтаря заднього ходу, злегка
проштовхніть лампу в патрон,
поверніть її проти годинникової
стрілки, вийміть і встановіть
нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Поставте кришку на місце.

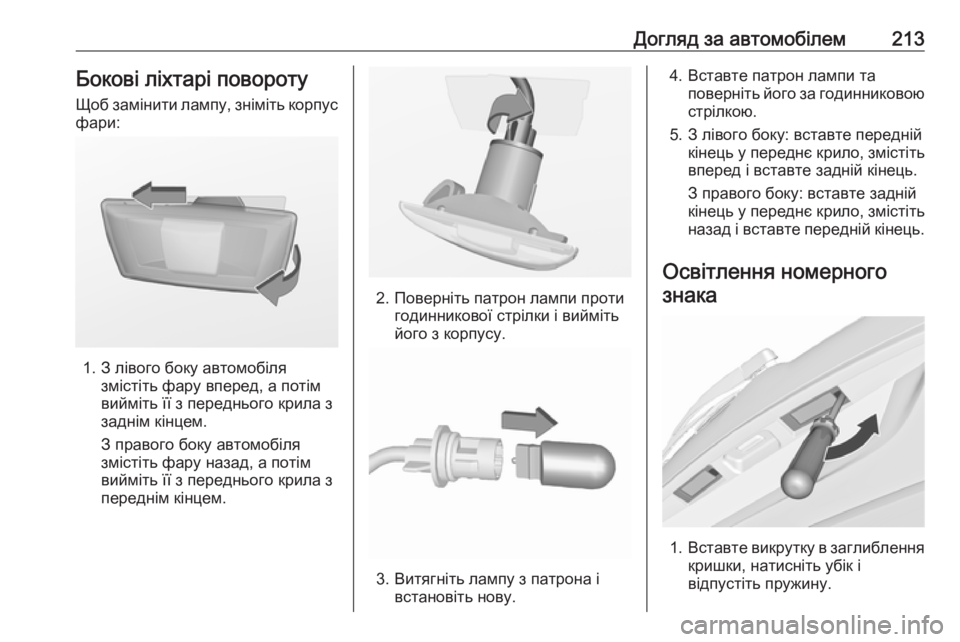

Догляд за автомобілем213Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. З лівого боку автомобіля змістіть фару вперед, а потім
вийміть її з переднього крила з
заднім кінцем.
З правого боку автомобіля змістіть фару назад, а потім
вийміть її з переднього крила з переднім кінцем.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. З лівого боку: вставте передній кінець у переднє крило, змістіть
вперед і вставте задній кінець.
З правого боку: вставте задній
кінець у переднє крило, змістіть назад і вставте передній кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.

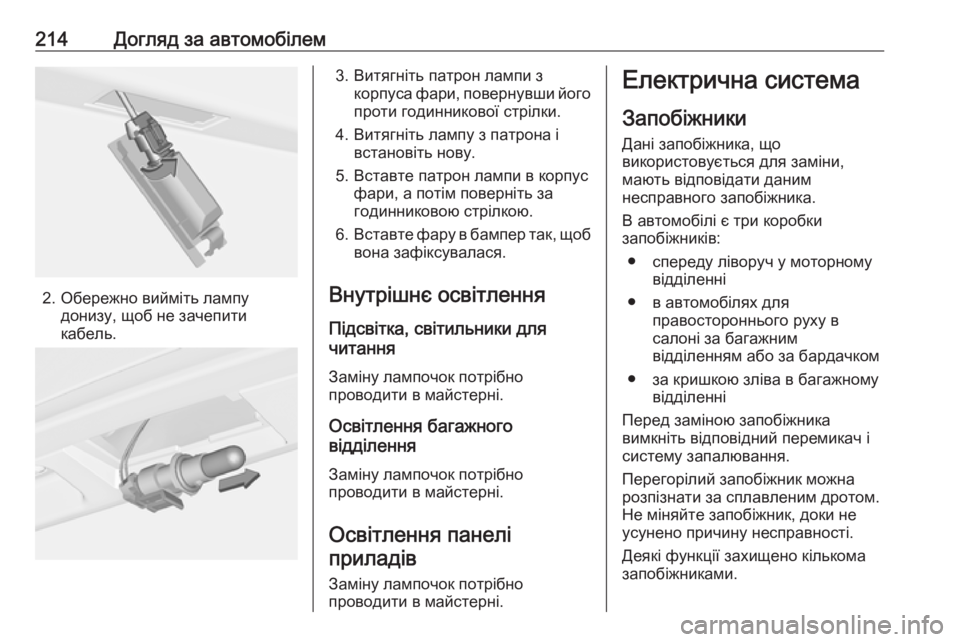

214Догляд за автомобілем
2. Обережно вийміть лампудонизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити в майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити в майстерні.
Освітлення панеліприладів
Заміну лампочок потрібно
проводити в майстерні.Електрична система
Запобіжники
Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
усунено причину несправності.
Деякі функції захищено кількома
запобіжниками.
