Уход за автомобилем215крепежные штырьки и привер‐
нуть крепежные гайки. Закрыть
крышку и зафиксировать ее.
8. Включить зажигание, включить освещение и проверить все
лампы.

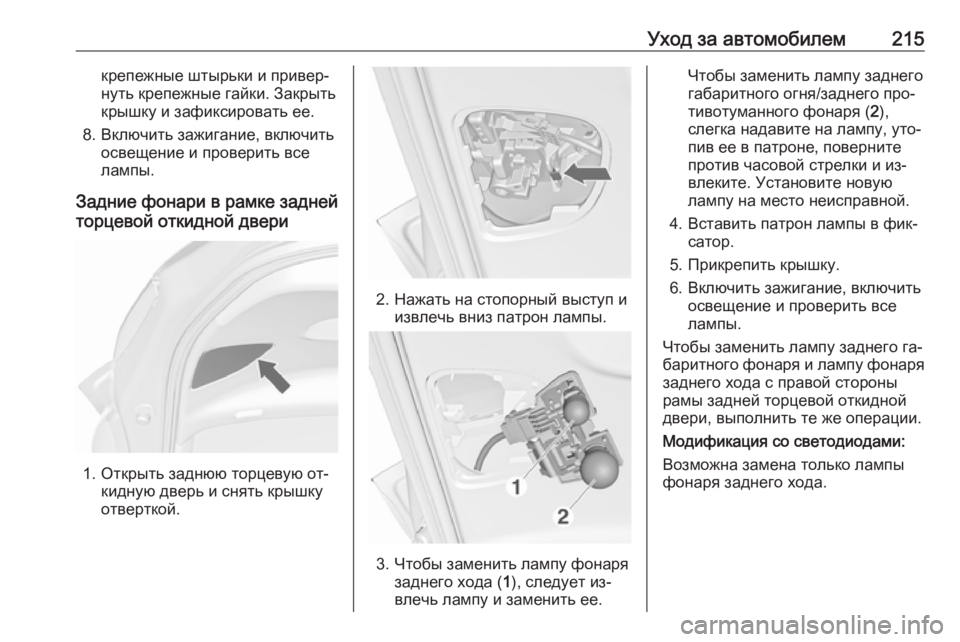

Задние фонари в рамке задней
торцевой откидной двери
1. Открыть заднюю торцевую от‐ кидную дверь и снять крышку
отверткой.
2. Нажать на стопорный выступ и извлечь вниз патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода ( 1), следует из‐
влечь лампу и заменить ее.
Чтобы заменить лампу заднего
габаритного огня/заднего про‐
тивотуманного фонаря ( 2),
слегка надавите на лампу, уто‐
пив ее в патроне, поверните
против часовой стрелки и из‐
влеките. Установите новую
лампу на место неисправной.
4. Вставить патрон лампы в фик‐ сатор.
5. Прикрепить крышку.
6. Включить зажигание, включить освещение и проверить все
лампы.
Чтобы заменить лампу заднего га‐
баритного фонаря и лампу фонаря заднего хода с правой стороны
рамы задней торцевой откидной
двери, выполнить те же операции.
Модификация со светодиодами:
Возможна замена только лампы
фонаря заднего хода.

216Уход за автомобилем
1. Открыть заднюю торцевую от‐кидную дверь и снять крышку
отверткой.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода, слегка надавите
на лампу, утопив ее в патроне,
поверните против часовой стрелки и извлеките. Устано‐
вите новую лампу на место не‐
исправной.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Прикрепить крышку.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. На левой стороне автомобиля сдвиньте фонарь вперед и
выньте его из переднего крыла
начиная с заднего конца.
На правой стороне автомобиля
сдвиньте фонарь назад и
выньте его из переднего крыла
начиная с переднего конца.

Уход за автомобилем217
2. Поверните патрон против часо‐вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. На левой стороне: вставьте пе‐ редний конец в переднее
крыло, сдвиньте вперед и
вставьте задний конец.
На правой стороне: вставьте
передний конец в переднее
крыло, сдвиньте назад и
вставьте передний конец.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.

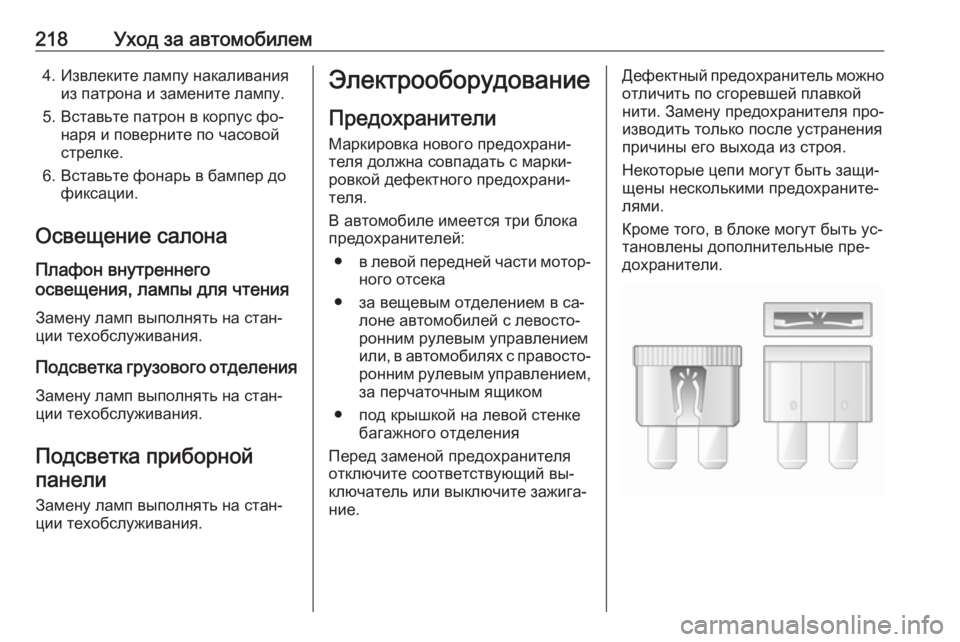

218Уход за автомобилем4. Извлеките лампу накаливанияиз патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за вещевым отделением в са‐ лоне автомобилей с левосто‐
ронним рулевым управлением
или, в автомобилях с правосто‐ ронним рулевым управлением,
за перчаточным ящиком
● под крышкой на левой стенке багажного отделения
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устраненияпричины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.

Уход за автомобилем219

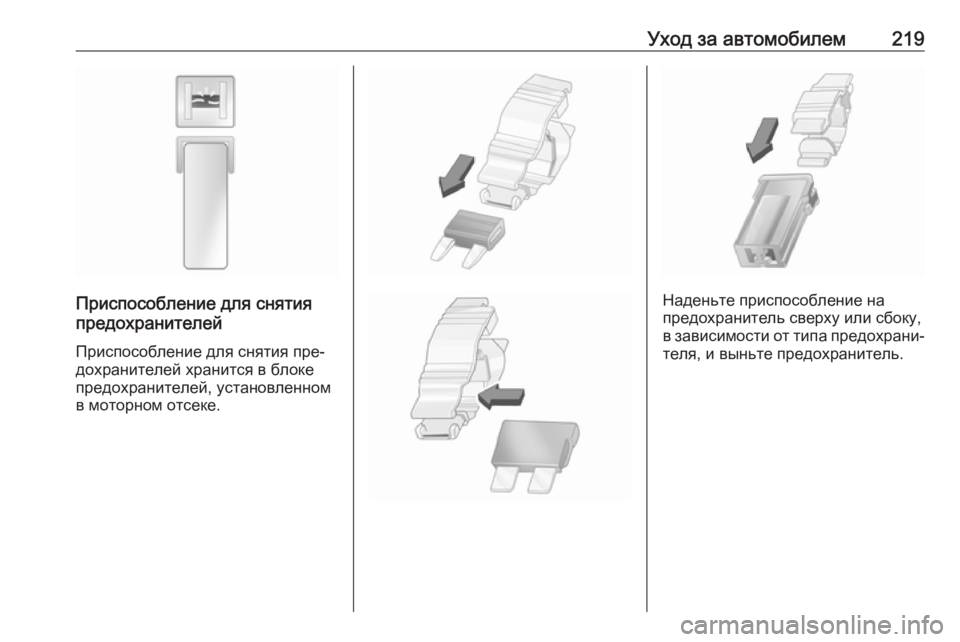

Приспособление для снятия
предохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

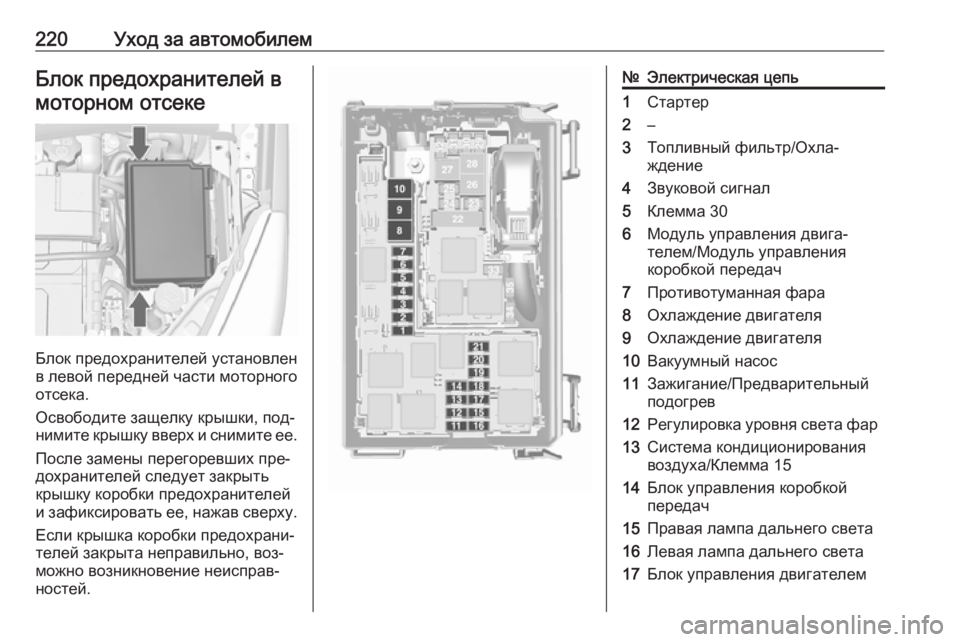

220Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
№Электрическая цепь1Стартер2–3Топливный фильтр/Охла‐
ждение4Звуковой сигнал5Клемма 306Модуль управления двига‐
телем/Модуль управления
коробкой передач7Противотуманная фара8Охлаждение двигателя9Охлаждение двигателя10Вакуумный насос11Зажигание/Предварительный
подогрев12Регулировка уровня света фар13Система кондиционирования
воздуха/Клемма 1514Блок управления коробкой
передач15Правая лампа дальнего света16Левая лампа дальнего света17Блок управления двигателем

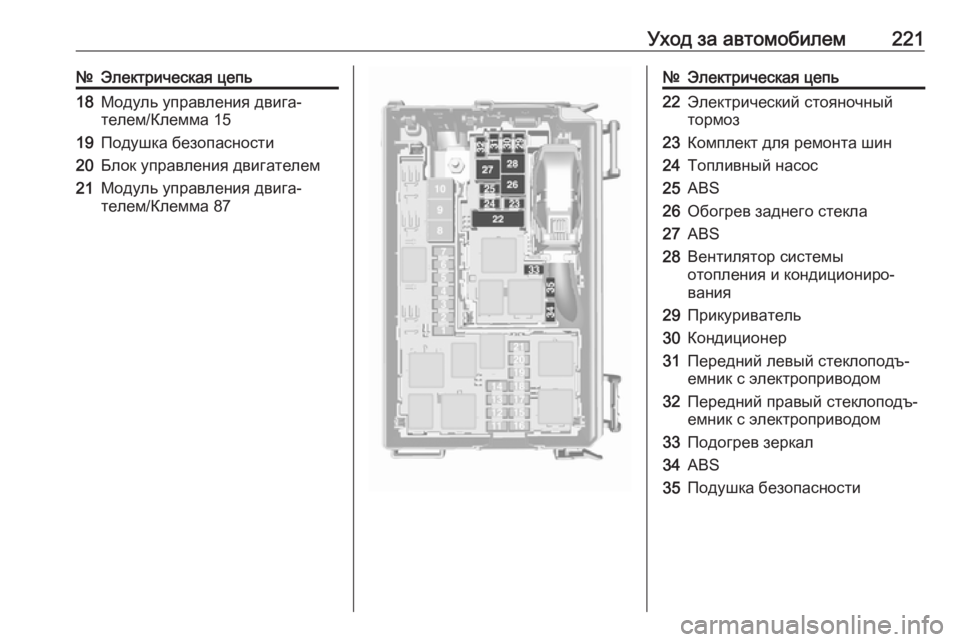

Уход за автомобилем221№Электрическая цепь18Модуль управления двига‐
телем/Клемма 1519Подушка безопасности20Блок управления двигателем21Модуль управления двига‐
телем/Клемма 87№Электрическая цепь22Электрический стояночный
тормоз23Комплект для ремонта шин24Топливный насос25ABS26Обогрев заднего стекла27ABS28Вентилятор системы
отопления и кондициониро‐
вания29Прикуриватель30Кондиционер31Передний левый стеклоподъ‐
емник с электроприводом32Передний правый стеклоподъ‐
емник с электроприводом33Подогрев зеркал34ABS35Подушка безопасности

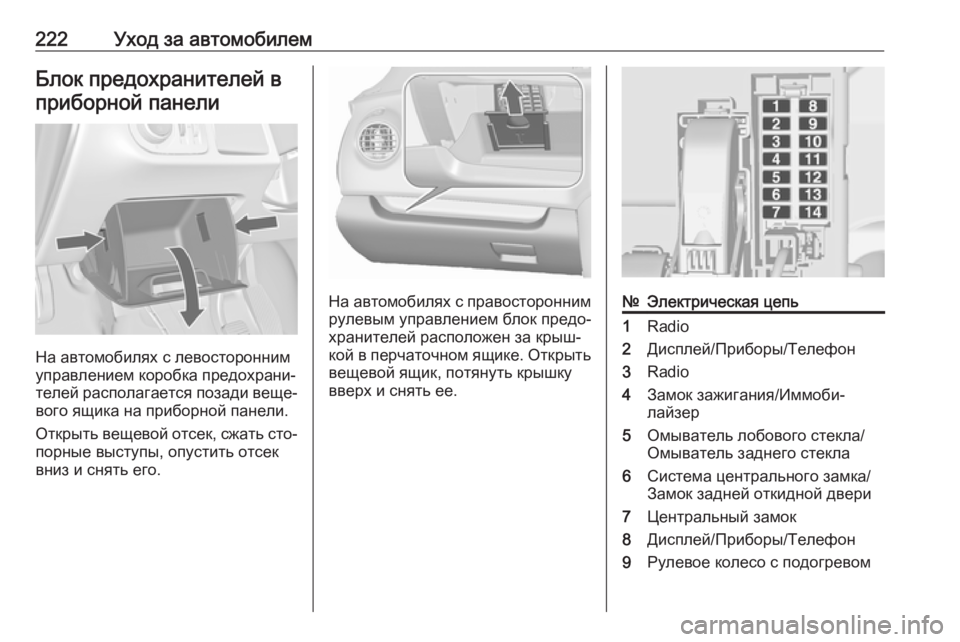

222Уход за автомобилемБлок предохранителей вприборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть вещевой отсек, сжать сто‐ порные выступы, опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
вещевой ящик, потянуть крышку
вверх и снять ее.
№Электрическая цепь1Radio2Дисплей/Приборы/Телефон3Radio4Замок зажигания/Иммоби‐
лайзер5Омыватель лобового стекла/
Омыватель заднего стекла6Система центрального замка/
Замок задней откидной двери7Центральный замок8Дисплей/Приборы/Телефон9Рулевое колесо с подогревом
