Приборы и средства управления119Выбор осуществляется с по‐
мощью:
● меню
● функциональных клавиш и многофункциональной ру‐
коятки информационно-раз‐
влекательной системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью кно‐
пок информационно-развлекатель‐
ной системы. Отображается меню
выбранной функции.
Колесо контроллера используется
для выбора элемента меню и под‐
тверждения сделанного выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐
ется центральным средством
управления для меню:
Повернуть ● для отметки опции меню
● чтобы задать числовое значе‐ ние или отобразить опцию
меню
Нажать (наружное кольцо) ● для выбора или активизации отмеченной опции
● для подтверждения установки значения
● для включения/выключения функции системы
BACKНажмите BACK, чтобы:
● выйти из меню без изменения установок
● возвратиться из подменю на более высокий уровень меню
● удалить последний символ из последовательности символов
Нажмите и удерживайте BACK не‐
сколько секунд, чтобы удалить всю запись.
Сохранение индивидуальных на‐
строек автомобиля 3 128, Сохра‐
ненные установки 3 23.

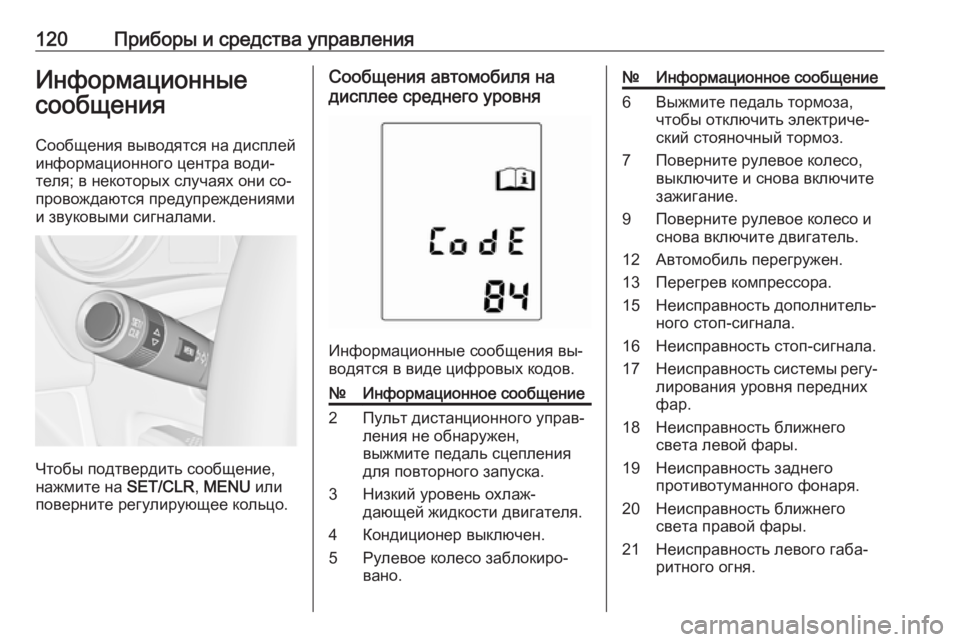

120Приборы и средства управленияИнформационные
сообщения
Сообщения выводятся на дисплей информационного центра води‐
теля; в некоторых случаях они со‐
провождаются предупреждениями
и звуковыми сигналами.
Чтобы подтвердить сообщение,
нажмите на SET/CLR, MENU или
поверните регулирующее кольцо.
Сообщения автомобиля на
дисплее среднего уровня
Информационные сообщения вы‐
водятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска.3Низкий уровень охлаж‐
дающей жидкости двигателя.4Кондиционер выключен.5Рулевое колесо заблокиро‐
вано.№Информационное сообщение6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз.7Поверните рулевое колесо,
выключите и снова включите
зажигание.9Поверните рулевое колесо и
снова включите двигатель.12Автомобиль перегружен.13Перегрев компрессора.15Неисправность дополнитель‐
ного стоп-сигнала.16Неисправность стоп-сигнала.17Неисправность системы регу‐ лирования уровня передних
фар.18Неисправность ближнего
света левой фары.19Неисправность заднего
противотуманного фонаря.20Неисправность ближнего
света правой фары.21Неисправность левого габа‐
ритного огня.

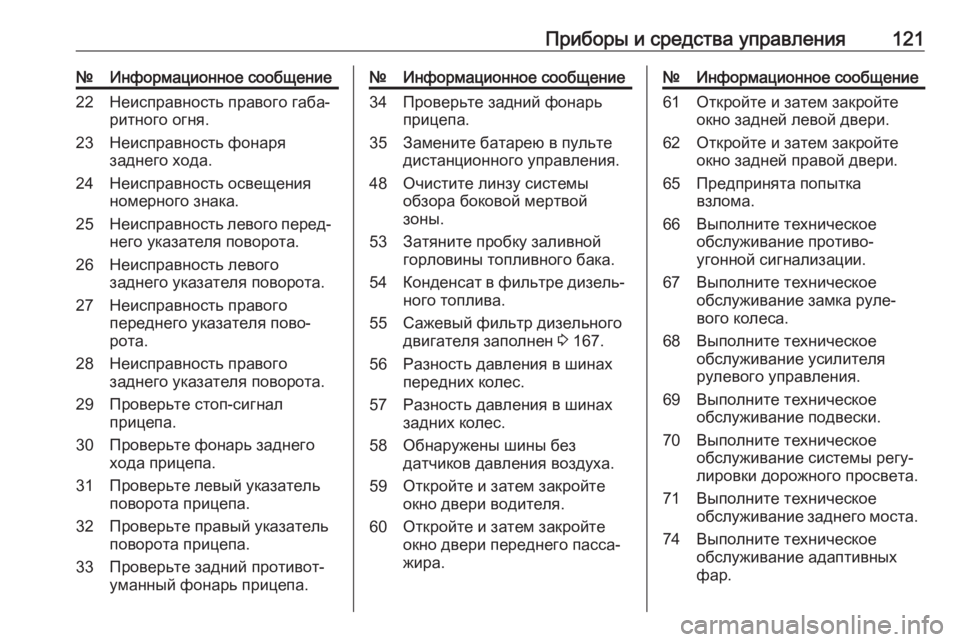

Приборы и средства управления121№Информационное сообщение22Неисправность правого габа‐
ритного огня.23Неисправность фонаря
заднего хода.24Неисправность освещения
номерного знака.25Неисправность левого перед‐
него указателя поворота.26Неисправность левого
заднего указателя поворота.27Неисправность правого
переднего указателя пово‐
рота.28Неисправность правого
заднего указателя поворота.29Проверьте стоп-сигнал
прицепа.30Проверьте фонарь заднего
хода прицепа.31Проверьте левый указатель
поворота прицепа.32Проверьте правый указатель
поворота прицепа.33Проверьте задний противот‐
уманный фонарь прицепа.№Информационное сообщение34Проверьте задний фонарь
прицепа.35Замените батарею в пульте
дистанционного управления.48Очистите линзу системы
обзора боковой мертвой
зоны.53Затяните пробку заливной
горловины топливного бака.54Конденсат в фильтре дизель‐
ного топлива.55Сажевый фильтр дизельного
двигателя заполнен 3 167.56Разность давления в шинах
передних колес.57Разность давления в шинах
задних колес.58Обнаружены шины без
датчиков давления воздуха.59Откройте и затем закройте
окно двери водителя.60Откройте и затем закройте
окно двери переднего пасса‐
жира.№Информационное сообщение61Откройте и затем закройте
окно задней левой двери.62Откройте и затем закройте
окно задней правой двери.65Предпринята попытка
взлома.66Выполните техническое
обслуживание противо‐
угонной сигнализации.67Выполните техническое
обслуживание замка руле‐
вого колеса.68Выполните техническое
обслуживание усилителя
рулевого управления.69Выполните техническое
обслуживание подвески.70Выполните техническое
обслуживание системы регу‐
лировки дорожного просвета.71Выполните техническое
обслуживание заднего моста.74Выполните техническое
обслуживание адаптивных
фар.

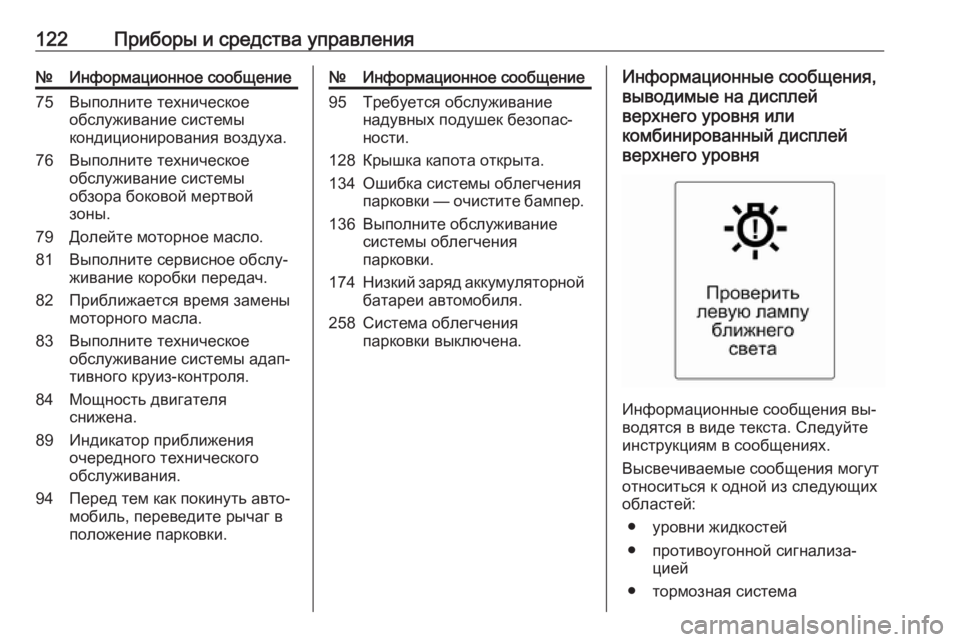

122Приборы и средства управления№Информационное сообщение75Выполните техническое
обслуживание системы
кондиционирования воздуха.76Выполните техническое
обслуживание системы
обзора боковой мертвой
зоны.79Долейте моторное масло.81Выполните сервисное обслу‐
живание коробки передач.82Приближается время замены
моторного масла.83Выполните техническое
обслуживание системы адап‐
тивного круиз-контроля.84Мощность двигателя
снижена.89Индикатор приближения
очередного технического
обслуживания.94Перед тем как покинуть авто‐
мобиль, переведите рычаг в
положение парковки.№Информационное сообщение95Требуется обслуживание
надувных подушек безопас‐
ности.128Крышка капота открыта.134Ошибка системы облегчения
парковки — очистите бампер.136Выполните обслуживание
системы облегчения
парковки.174Низкий заряд аккумуляторной
батареи автомобиля.258Система облегчения
парковки выключена.Информационные сообщения,
выводимые на дисплей
верхнего уровня или
комбинированный дисплей
верхнего уровня
Информационные сообщения вы‐
водятся в виде текста. Следуйте
инструкциям в сообщениях.
Высвечиваемые сообщения могут
относиться к одной из следующих
областей:
● уровни жидкостей
● противоугонной сигнализа‐ цией
● тормозная система

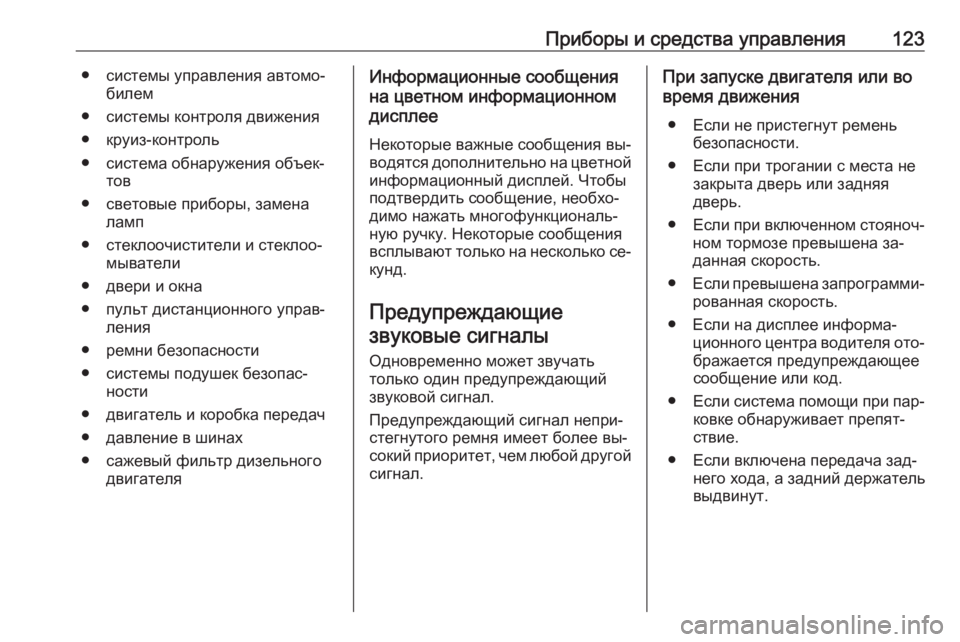

Приборы и средства управления123● системы управления автомо‐билем
● системы контроля движения ● круиз-контроль
● система обнаружения объек‐ тов
● световые приборы, замена ламп
● стеклоочистители и стеклоо‐ мыватели
● двери и окна
● пульт дистанционного управ‐ ления
● ремни безопасности
● системы подушек безопас‐ ности
● двигатель и коробка передач
● давление в шинах
● сажевый фильтр дизельного двигателяИнформационные сообщения
на цветном информационном
дисплее
Некоторые важные сообщения вы‐
водятся дополнительно на цветной
информационный дисплей. Чтобы
подтвердить сообщение, необхо‐
димо нажать многофункциональ‐
ную ручку. Некоторые сообщения
всплывают только на несколько се‐ кунд.
Предупреждающие звуковые сигналы
Одновременно может звучать
только один предупреждающий
звуковой сигнал.
Предупреждающий сигнал непри‐
стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой
сигнал.При запуске двигателя или во
время движения
● Если не пристегнут ремень безопасности.
● Если при трогании с места не закрыта дверь или задняя
дверь.
● Если при включенном стояноч‐
ном тормозе превышена за‐ данная скорость.
● Если превышена запрограмми‐
рованная скорость.
● Если на дисплее информа‐ ционного центра водителя ото‐бражается предупреждающее
сообщение или код.
● Если система помощи при пар‐
ковке обнаруживает препят‐
ствие.
● Если включена передача зад‐ него хода, а задний держатель
выдвинут.

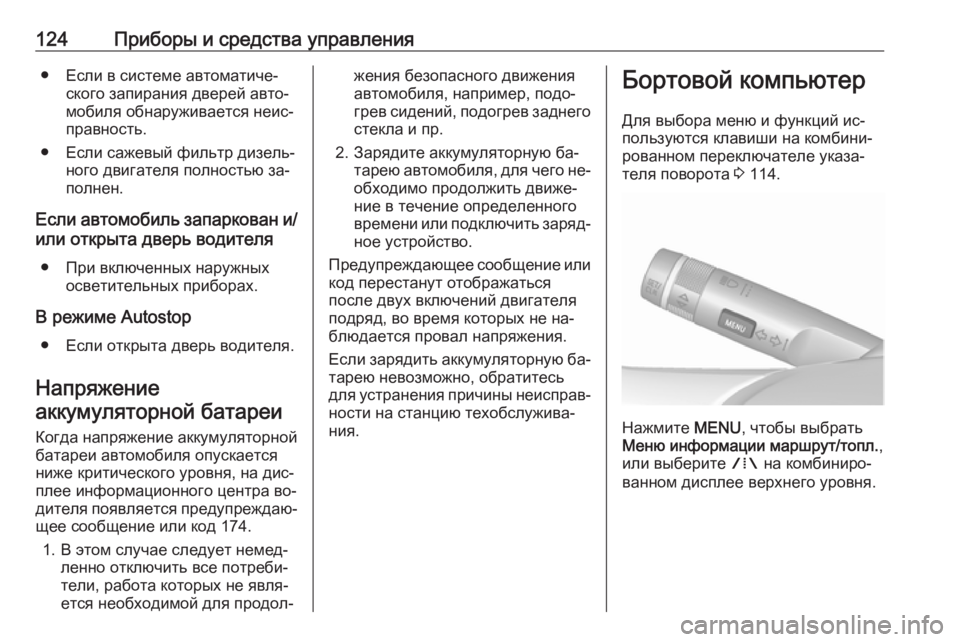

124Приборы и средства управления● Если в системе автоматиче‐ского запирания дверей авто‐
мобиля обнаруживается неис‐
правность.
● Если сажевый фильтр дизель‐ ного двигателя полностью за‐полнен.
Если автомобиль запаркован и/
или открыта дверь водителя
● При включенных наружных осветительных приборах.
В режиме Autostop ● Если открыта дверь водителя.
Напряжение
аккумуляторной батареи
Когда напряжение аккумуляторной
батареи автомобиля опускается
ниже критического уровня, на дис‐
плее информационного центра во‐
дителя появляется предупреждаю‐
щее сообщение или код 174.
1. В этом случае следует немед‐ ленно отключить все потреби‐
тели, работа которых не явля‐
ется необходимой для продол‐жения безопасного движения
автомобиля, например, подо‐
грев сидений, подогрев заднего стекла и пр.
2. Зарядите аккумуляторную ба‐ тарею автомобиля, для чего не‐
обходимо продолжить движе‐
ние в течение определенного
времени или подключить заряд‐
ное устройство.
Предупреждающее сообщение или
код перестанут отображаться
после двух включений двигателя
подряд, во время которых не на‐
блюдается провал напряжения.
Если зарядить аккумуляторную ба‐ тарею невозможно, обратитесь
для устранения причины неисправ‐
ности на станцию техобслужива‐
ния.Бортовой компьютер
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указа‐
теля поворота 3 114.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.

Приборы и средства управления125
Меню информации маршрут/топл.
на дисплее верхнего уровня
Поворачивайте регулирующее
кольцо для выбора одного из под‐
меню:
● счетчик текущего пробега 1
● счетчик текущего пробега 2 ● запас хода
● средний расход топлива
● текущий расход
● средняя скорость
● цифровая скорость
Меню информации маршрут/топл.
на комбинированном дисплее
верхнего уровня
Поворотом колесика регулятора
выберите страницу:Стр. 1:
● счетчик текущего пробега 1
● средний расход топлива 1
● средняя скорость 1
Стр. 2: ● счетчик текущего пробега 2
● средний расход топлива 2
● средняя скорость 2

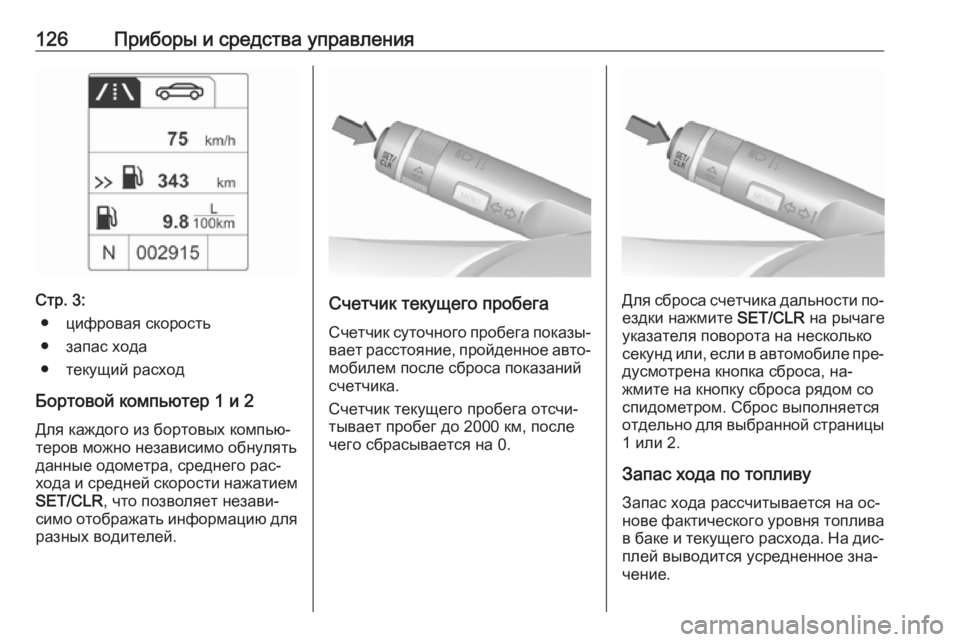

126Приборы и средства управления
Стр. 3:● цифровая скорость
● запас хода
● текущий расход
Бортовой компьютер 1 и 2
Для каждого из бортовых компью‐
теров можно независимо обнулять данные одометра, среднего рас‐
хода и средней скорости нажатием
SET/CLR , что позволяет незави‐
симо отображать информацию для разных водителей.Счетчик текущего пробега
Счетчик суточного пробега показы‐
вает расстояние, пройденное авто‐
мобилем после сброса показаний
счетчика.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.Для сброса счетчика дальности по‐ ездки нажмите SET/CLR на рычаге
указателя поворота на несколько
секунд или, если в автомобиле пре‐ дусмотрена кнопка сброса, на‐
жмите на кнопку сброса рядом со
спидометром. Сброс выполняется
отдельно для выбранной страницы
1 или 2.
Запас хода по топливу
Запас хода рассчитывается на ос‐
нове фактического уровня топлива в баке и текущего расхода. На дис‐
плей выводится усредненное зна‐ чение.
