2016.5 OPEL CORSA Инструкция по эксплуатации (in Russian)

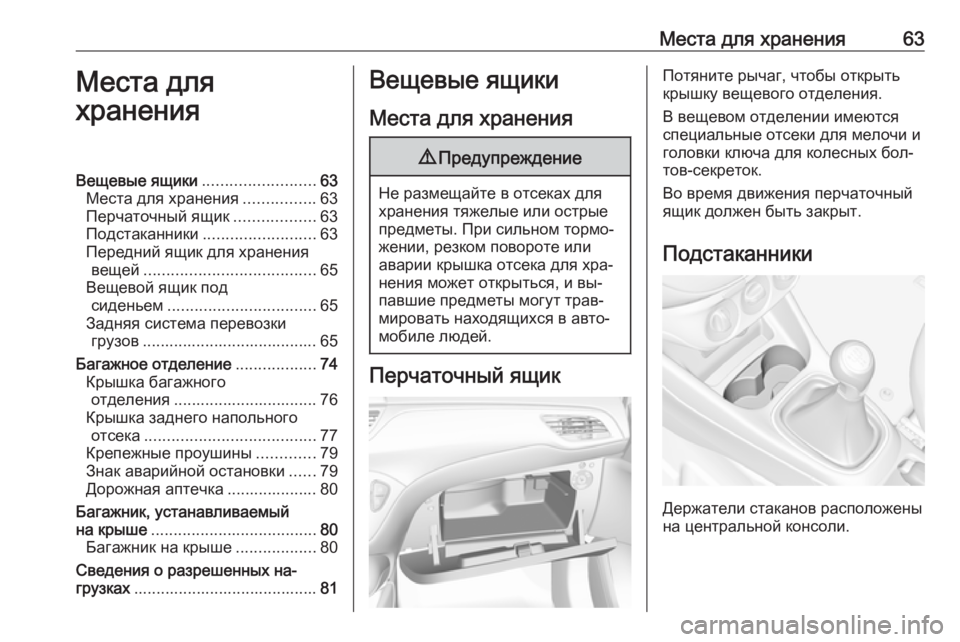

Места для хранения63Места для
храненияВещевые ящики .........................63
Места для хранения ................63
Перчаточный ящик ..................63
Подстаканники ......................... 63
Передний ящик для хранения вещей ...................................... 65
Вещевой ящик под сиденьем ................................. 65
Задняя система перевозки грузов ....................................... 65
Багажное отделение ..................74
Крышка багажного отделения ................................ 76
Крышка заднего напольного отсека ...................................... 77
Крепежные проушины .............79
Знак аварийной остановки ......79
Дорожная аптечка .................... 80
Багажник, устанавливаемый
на крыше ..................................... 80
Багажник на крыше ..................80
Сведения о разрешенных на‐
грузках ......................................... 81Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
Потяните рычаг, чтобы открыть
крышку вещевого отделения.
В вещевом отделении имеются специальные отсеки для мелочи и
головки ключа для колесных бол‐
тов-секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.

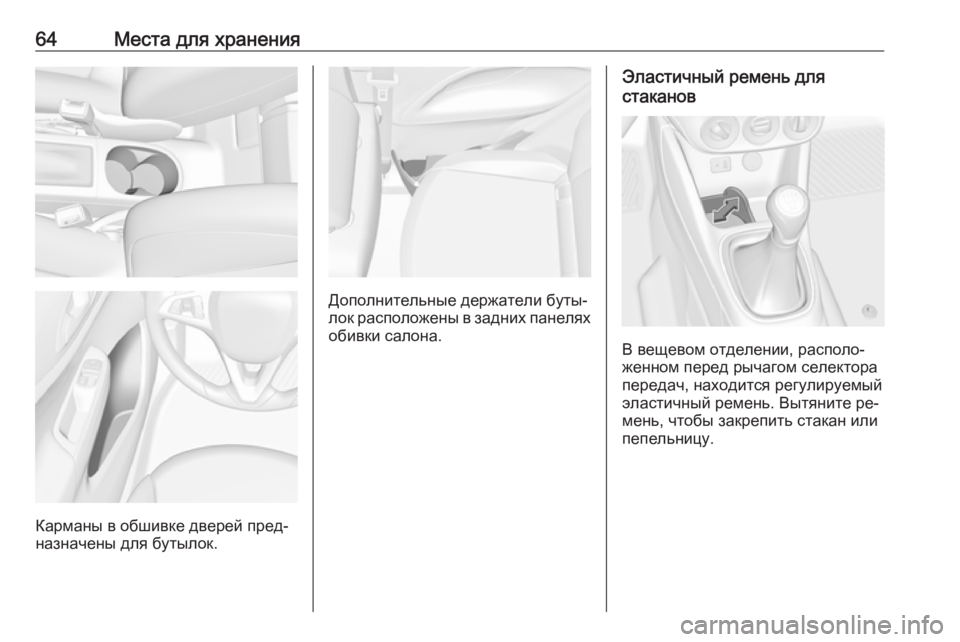

64Места для хранения
Карманы в обшивке дверей пред‐
назначены для бутылок.
Дополнительные держатели буты‐
лок расположены в задних панелях
обивки салона.
Эластичный ремень для
стаканов
В вещевом отделении, располо‐
женном перед рычагом селектора
передач, находится регулируемый
эластичный ремень. Вытяните ре‐ мень, чтобы закрепить стакан илипепельницу.

Места для хранения65Передний ящик дляхранения вещей
Вещевые отделения расположены
под блоком управления светотех‐
никой, в центральной консоли, в
карманах обивки дверей и на боко‐ вых панелях рядом с задними си‐
деньями.
Вещевой ящик под
сиденьем
Поднимите за выемку и выньте.
Максимальная нагрузка: 1,5 кг.
Чтобы закрыть ящик, нажать на
него до фиксации.
Задняя система
перевозки грузов
Задний кронштейн (система Flex-
Fix) позволяет закреплять велоси‐
педы на выдвижном кронштейне,
встроенном в дверь автомобиля.
Транспортировка других объектов
не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен пре‐
вышать 20 кг.
Колесная база велосипеда не
должна превышать 1,2 м. Иначе
безопасное крепление велосипеда
невозможно.

66Места для храненияЕсли кронштейн не используется,
его можно задвинуть в днище ав‐
томобиля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велосипе‐
дов.
Выдвижение
Откройте заднюю багажную дверь.
9 Предупреждение
Не допускайте нахождения лю‐
дей в зоне выдвижения задней
несущей системы. Это может
привести к получению травм.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления и
быстро перемещается к бамперу.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.

Места для хранения67Установите задние фонари
Снимите сначала задний (1), а за‐
тем - передний ( 2) задний фонарь с
уступов.
Полностью откройте опору для фо‐ наря с тыльной стороны заднего
фонаря так, чтобы она вошла в за‐
цепление.
Надавите на рычаг фиксатора вниз
и вставьте опорный кронштейн фо‐ наря в отверстие до фиксации.
Выполните действия на обоих зад‐
них фонарях.
Проверив положение кабелей и
ламп, убедитесь в том, что они пра‐
вильно установлены и надежно за‐ креплены.

68Места для храненияЗафиксируйте задний
кронштейн
Поверните левую ( 1), а затем пра‐
вую ( 2) защелку до упора. Обе за‐
щелки должны быть ориентиро‐
ваны назад, в противном случае
безопасная работа системы не га‐
рантируется.
Примечание
Закройте заднюю багажную
дверь.
Разложите педальные уступы
Подайте один или оба педальных
уступа вверх, так чтобы диагональ‐ ная опора заняла свое положение.
Снимите крепления педалей с пе‐
дальных уступов.
Регулировка заднего
кронштейна под велосипед
Нажмите на рычаг фиксатора и вы‐
двиньте колесные уступы.

Места для хранения69
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките трос-
держатель.
Подготовьте велосипеды к
установке
Примечание
Максимально допустимая ширина
шатуна составляет 38,3 мм, а тол‐ щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо ус‐
танавливать передним колесом
вправо.
Установка велосипеда на
задний кронштейн
При помощи поворотного рычага
на педальном уступе приблизи‐
тельно установите регулируемый
педальный блок на уровне педа‐
лей.
Если велосипед оснащен прямыми педалями, полностью открутите
педальный блок (положение 5).

70Места для хранения
Если велосипед оснащен кривыми
педалями, полностью закрутите
педальный блок (положение 1).
Установите велосипед. Поместите
педали в отверстия педального ус‐ тупа, как показано на рисунке.Внимание
Убедиться, что педаль не ка‐
сается поверхности заднего
держателя. В противном случае
в процессе транспортировки
кривошип может быть повре‐
жден.
Вставить сверху крепление колен‐
чатого рычага вращения педали
велосипеда в наружную направ‐
ляющую каждой ячейки коленча‐
того рычага вращения педали ве‐
лосипеда и сдвинуть его назад так, чтобы крепление находилось под
пазом.
Закрепите педали поворотом сое‐
динительного винта, расположен‐
ного на креплении.
