2016.5 OPEL CORSA Инструкция по эксплуатации (in Russian)

Уход за автомобилем231
Габаритные огни/дневные
ходовые огни (1)
Ближний свет (2)
Дальний свет (3)
Передние указатели поворота
3 235.
Ближний свет
1. Поверните колпачок (2) против
часовой стрелки и извлеките
его.
2. Нажмите на фиксатор, чтобы высвободить патрон с лампой.
Выньте патрон лампы из отра‐
жателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон в отражатель фиксатором вниз и надавите нанего до защелкивания фикса‐
тора.
5. Установите крышку.

232Уход за автомобилемДальний свет
1. Поверните колпачок (3) противчасовой стрелки и извлеките
его.
2. Нажмите на фиксатор, чтобы высвободить патрон с лампой.
Выньте патрон лампы из отра‐
жателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон в отражатель фиксатором вниз и надавите нанего до защелкивания фикса‐
тора.
5. Установите крышку.
Габаритные огни/дневные
ходовые огни с лампами
накаливания
1. Поверните патрон (1) против часовой стрелки, чтобы отсое‐
динить его.

Уход за автомобилем233
2. Нажмите на оба фиксатора од‐новременно и выньте патрон изкорпуса фары.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в корпус блок- фары и поверните его по часо‐
вой стрелке.
Боковые габаритные огни/
дневные ходовые огни на
светодиодах
В габаритных и дневных ходовых огнях применяются светодиоды, не подлежащие замене. В случае об‐
наружения дефекта светодиодов
необходимо обратиться в сервис‐
ный центр.
Ксеноновые фары9 Опасность
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции тех‐ обслуживания.
В габаритных огнях и дневных хо‐
довых огнях используются свето‐
диоды, не подлежащие замене.
Лампы фар бокового света можно
менять.
Передние указатели поворота
3 235.
Фары бокового света
1. Поверните колпачок (3) против часовой стрелки и извлеките
его.

234Уход за автомобилем
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Выньте лампу от разъема, ос‐ вободив ее от фиксатора и вы‐
тянув.
4. Замените лампу. Зафиксируйте
патрон и подключите его к разъ‐
ему.
5. Вставьте патрон лампы в отра‐ жатель и поверните его по ча‐
совой стрелке, чтобы зафикси‐
ровать.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.

Уход за автомобилем235Передние указателиповорота
Передние указатели поворота ос‐
нащены долговечными лампоч‐ ками, которые замене не подлежат.
В случае обнаружения дефекта
долговечных лампочек необхо‐
димо обратиться в сервис-центр.
Задние фонари
1. Освободите крышку в багажном
отделении с соответствующей
стороны и выньте ее.
2. Открутите рукой обе пластмас‐ совые гайки крепления с внут‐
ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Нажав на стопорные выступы,выньте патрон лампы из фо‐
наря в сборе.
5. Снять и заменить лампу, акку‐ ратно вдавив новую лампу в

236Уход за автомобилемгнездо и повернув ее против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
Указатель поворота ( 2)
6. Вставьте патрон в задний фо‐ нарь в сборе и поверните по ча‐
совой стрелке. Закрепив фо‐
нарь в сборе в нише крепеж‐
ными штифтами, затяните
пластмассовые стопорные
гайки изнутри багажного отде‐ ления.
Установите крышку и защел‐
кните фиксатор.
Фонарь заднего хода/задний
противотуманный фонарь
Фонарь заднего хода находится вправом блоке фонарей бампера, а
задний противотуманный фонарь -
в левом блоке фонарей бампера.
Порядок замены ламп одинаков для обоих фонарей.
1. Выверните винт из двери ба‐ гажника.
2. Слегка сдвинув блок фонарей наружу, выньте его из двери ба‐
гажника.
3. Выньте патрон, повернув его.
4. Выньте лампу, аккуратно вда‐ вив ее в патрон и повернув про‐тив часовой стрелки. Замените
лампу.

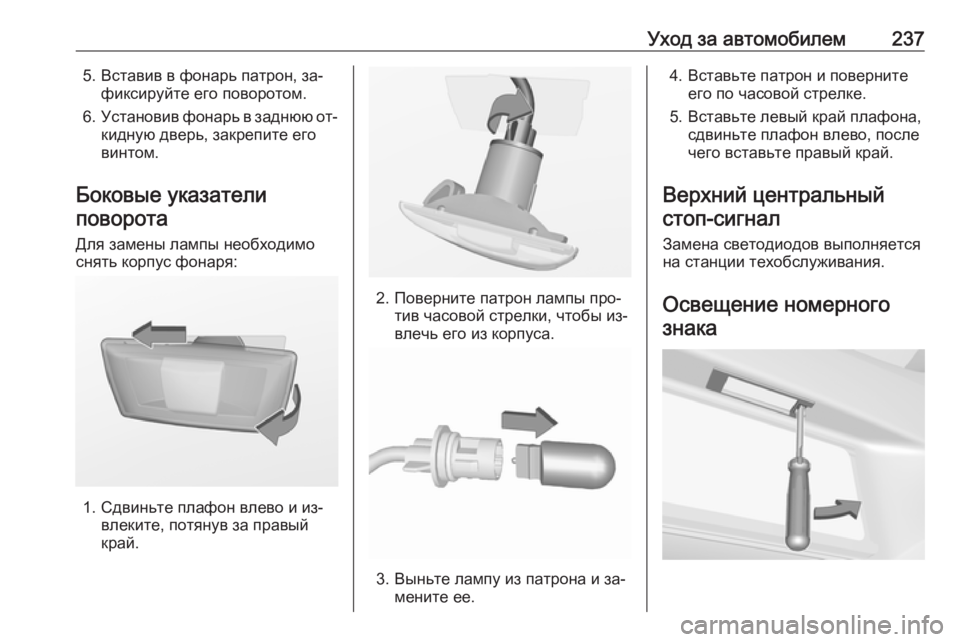

Уход за автомобилем2375. Вставив в фонарь патрон, за‐фиксируйте его поворотом.
6. Установив фонарь в заднюю от‐
кидную дверь, закрепите его
винтом.
Боковые указатели поворота
Для замены лампы необходимо снять корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из корпуса.
3. Выньте лампу из патрона и за‐ мените ее.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, послечего вставьте правый край.
Верхний центральный стоп-сигнал
Замена светодиодов выполняетсяна станции техобслуживания.
Освещение номерного знака

238Уход за автомобилем1. Вставить отвертку в пазкрышки, нажать вбок и освобо‐
дить пружину.
2. Извлеките фонарь, потянув его вниз. Не прикладывайте усилие
к жгуту проводов.
3. Извлеките патрон из корпуса фонаря, вращая ее против ча‐
совой стрелки.
4. Выньте лампу из патрона и за‐ мените ее.
5. Вставьте патрон в корпус фо‐ наря и поверните его по часо‐
вой стрелке.
6. Вставьте фонарь в бампер до срабатывания защелки.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Потолочный плафон
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.
