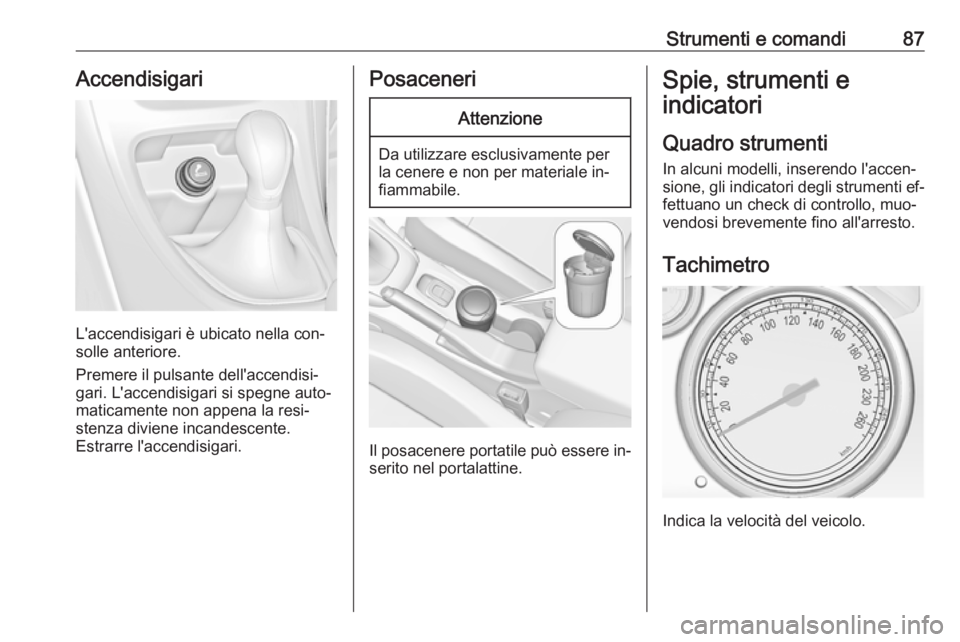

Strumenti e comandi87Accendisigari
L'accendisigari è ubicato nella con‐
solle anteriore.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Il posacenere portatile può essere in‐
serito nel portalattine.
Spie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti ef‐
fettuano un check di controllo, muo‐
vendosi brevemente fino all'arresto.
Tachimetro
Indica la velocità del veicolo.

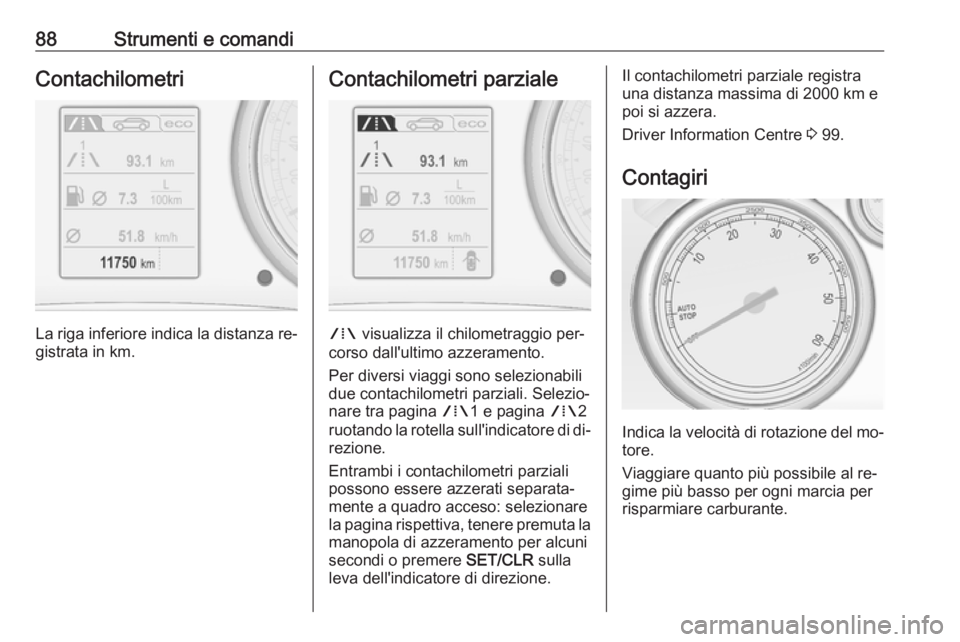

88Strumenti e comandiContachilometri
La riga inferiore indica la distanza re‐gistrata in km.
Contachilometri parziale
W visualizza il chilometraggio per‐
corso dall'ultimo azzeramento.
Per diversi viaggi sono selezionabili
due contachilometri parziali. Selezio‐
nare tra pagina W1 e pagina W2
ruotando la rotella sull'indicatore di di‐ rezione.
Entrambi i contachilometri parziali
possono essere azzerati separata‐
mente a quadro acceso: selezionare
la pagina rispettiva, tenere premuta la
manopola di azzeramento per alcuni
secondi o premere SET/CLR sulla
leva dell'indicatore di direzione.
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Driver Information Centre 3 99.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia per
risparmiare carburante.

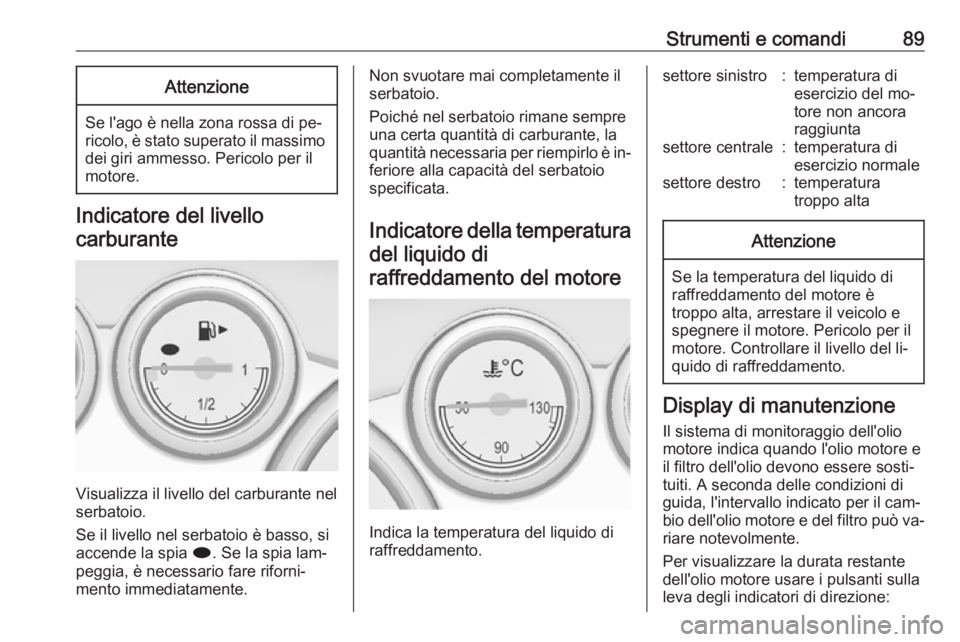

Strumenti e comandi89Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia lam‐
peggia, è necessario fare riforni‐
mento immediatamente.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.
Indicatore della temperatura del liquido diraffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro:temperatura di
esercizio del mo‐
tore non ancora
raggiuntasettore centrale:temperatura di
esercizio normalesettore destro:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e il filtro dell'olio devono essere sosti‐tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:

90Strumenti e comandi

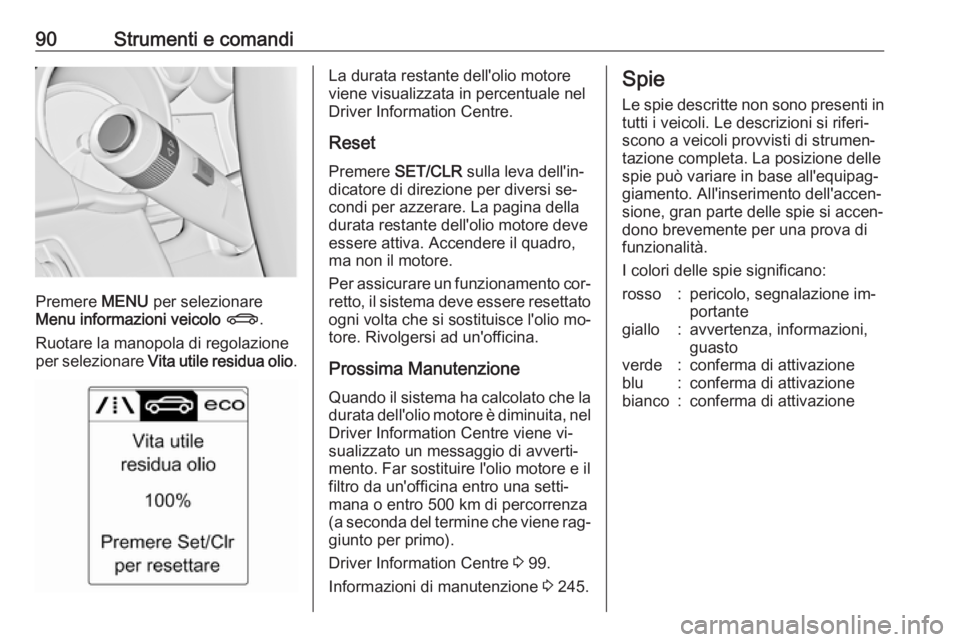

Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi se‐ condi per azzerare. La pagina della
durata restante dell'olio motore deve
essere attiva. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento cor‐ retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 99.
Informazioni di manutenzione 3 245.Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐ portantegiallo:avvertenza, informazioni,guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

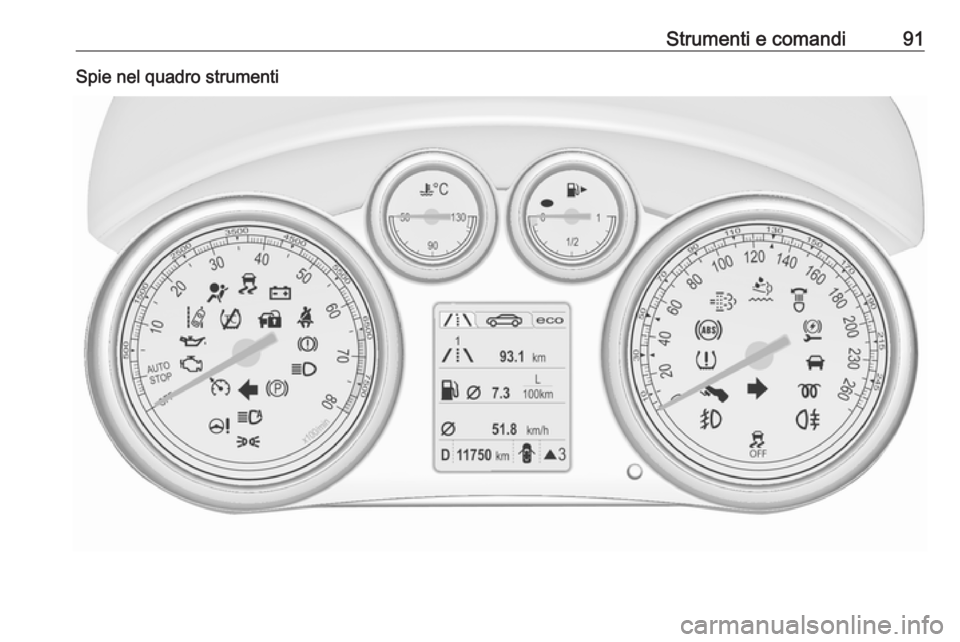

Strumenti e comandi91Spie nel quadro strumenti

92Strumenti e comandiSpie nella consolle centrale
Panoramica
OIndicatori di direzione 3 93XSegnalazione cintura di sicu‐
rezza non allacciata 3 93vAirbag e pretensionatori delle
cinture di sicurezza e roll bar
3 93VDisattivazione dell'airbag
3 93pSistema di ricarica 3 94ZSpia MIL 3 94RImpianto freni e frizione 3 94-Azionare il pedale 3 94mFreno di stazionamento elettrico
3 95jGuasto del freno di staziona‐
mento elettrico 3 95uSistema di antibloccaggio (ABS)
3 95RPassaggio alla marcia superiore
3 96cServosterzo 3 96)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 96aControllo elettronico della stabi‐
lità disinserito 3 96bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 96kSistema di controllo della
trazione disattivo 3 96!Preriscaldamento 3 97%Filtro antiparticolato 3 97YAdBlue 3 97wSistema di monitoraggio della
pressione dei pneumatici
3 97IPressione dell'olio motore
3 97iLivello basso del carburante
3 98dDispositivo elettronico di bloc‐
caggio motore 3 988Luci esterne 3 98CAbbaglianti 3 98lAssistenza all'uso degli abba‐
glianti 3 98fFari autoadattativi 3 98>Fendinebbia 3 99rRetronebbia 3 99mControllo automatico della velo‐
cità di crociera 3 99

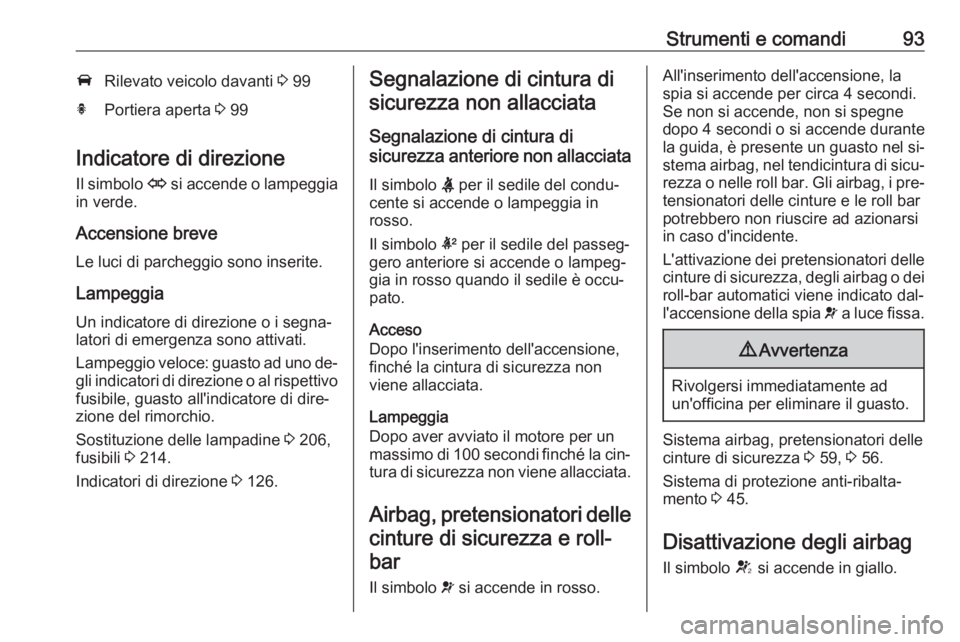

Strumenti e comandi93ARilevato veicolo davanti 3 99hPortiera aperta 3 99
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivofusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 206,
fusibili 3 214.
Indicatori di direzione 3 126.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐ gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐ tura di sicurezza non viene allacciata.
Airbag, pretensionatori delle
cinture di sicurezza e roll- bar
Il simbolo v si accende in rosso.All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, è presente un guasto nel si‐ stema airbag, nel tendicintura di sicu‐
rezza o nelle roll bar. Gli airbag, i pre‐ tensionatori delle cinture e le roll bar
potrebbero non riuscire ad azionarsi
in caso d'incidente.
L'attivazione dei pretensionatori delle cinture di sicurezza, degli airbag o dei roll-bar automatici viene indicato dal‐
l'accensione della spia v a luce fissa.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema airbag, pretensionatori delle
cinture di sicurezza 3 59, 3 56.
Sistema di protezione anti-ribalta‐
mento 3 45.
Disattivazione degli airbag Il simbolo V si accende in giallo.

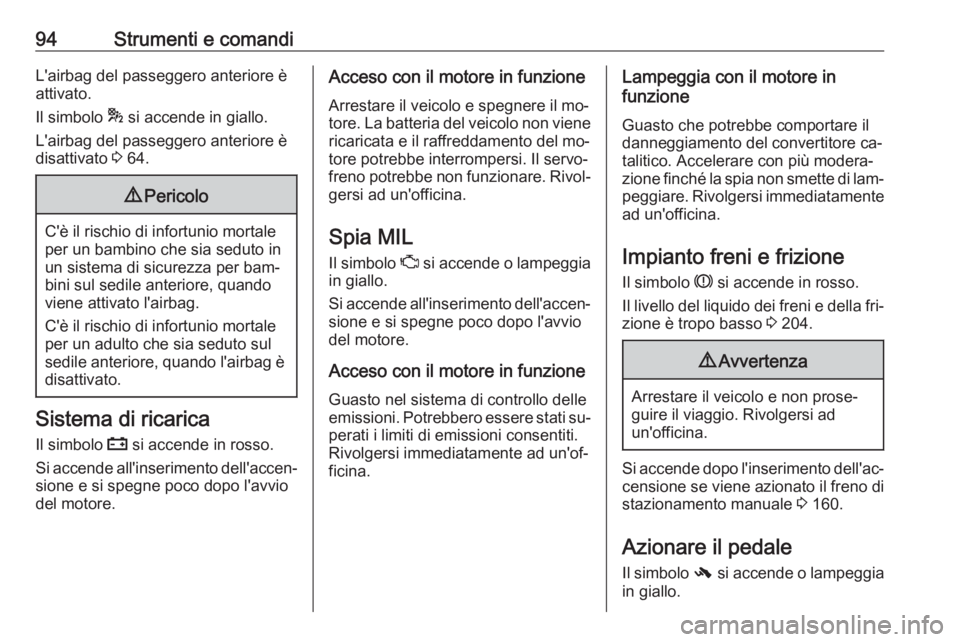

94Strumenti e comandiL'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 64.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata e il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Impianto freni e frizioneIl simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 204.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 160.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.
