Ajaminen ja käyttö207
Näytössä näytetään seuraavat oh‐
jeet:
● Huomautus ajettaessa yli 30 km/h nopeudella.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Ohjauspyörän asento pysäköin‐ nin aikana.
● Joidenkin ohjeiden yhteydessä näytetään edistymisestä kertova
palkki.Onnistunut pysäköinti ilmoitetaan
"valmis"-symbolilla.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolelle etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐
jan tietokeskuksessa näkyvä kehitty‐ neen pysäköintiavustimen ilmoitus
voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on kui‐
tattu painamalla suuntavilkkuvivussa
SET/CLR , kehittyneen pysäköintia‐
vustimen ohjeet tulevat uudelleen
näyttöön ja pysäköintiä voidaan jat‐
kaa.
Poiskytkentä Järjestelmä kytketään pois toimin‐
nasta:
● painamalla lyhyesti D, jos ke‐
hittynyt pysäköintiavustin ja etu-
ja takapysäköintitutka ovat käy‐
tössä
● painamalla pitkään D, jos kehit‐
tynyt pysäköintiavustin on käy‐ tössä
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h nopeudella
● katkaistaessa sytytysvirta

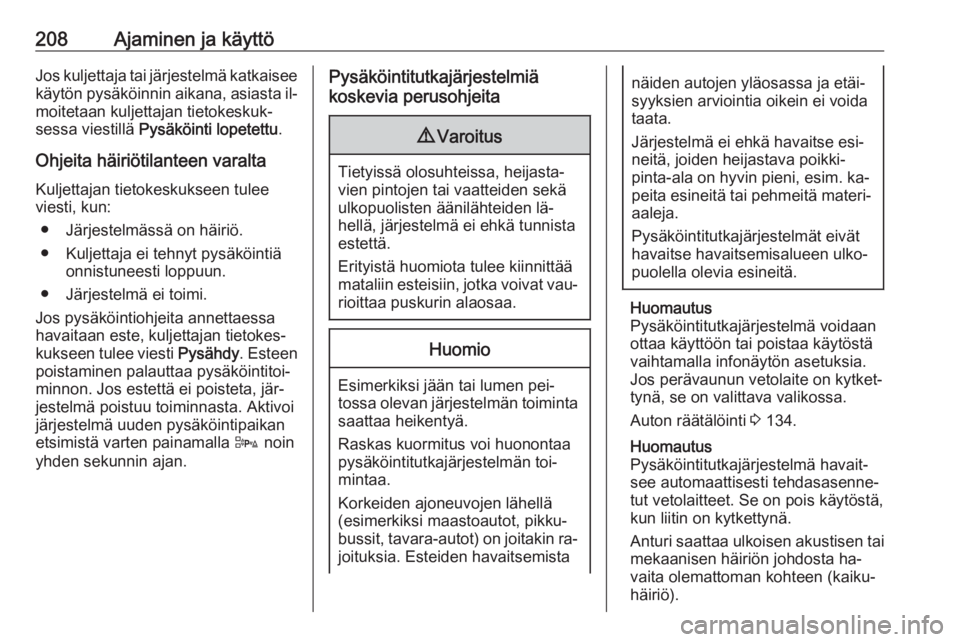

208Ajaminen ja käyttöJos kuljettaja tai järjestelmä katkaiseekäytön pysäköinnin aikana, asiasta il‐
moitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta
Kuljettajan tietokeskukseen tulee
viesti, kun:
● Järjestelmässä on häiriö.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla D noin
yhden sekunnin ajan.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta
saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä voidaan
ottaa käyttöön tai poistaa käytöstä
vaihtamalla infonäytön asetuksia.
Jos perävaunun vetolaite on kytket‐ tynä, se on valittava valikossa.
Auton räätälöinti 3 134.
Huomautus
Pysäköintitutkajärjestelmä havait‐
see automaattisesti tehdasasenne‐ tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai mekaanisen häiriön johdosta ha‐
vaita olemattoman kohteen (kaiku‐
häiriö).

Ajaminen ja käyttö209Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐
nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r
tai D .
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava käytön jälkeen. Optimaa‐
lista pysäköintiavustusta varten tar‐
vitaan ainakin 35 km:n ajomatka,
joka sisältää joitakin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Huomautus
Jos ohittava auto on vähintään
10 km/h ohitettavaa autoa no‐
peampi, vastaavan ulkopeilin varoi‐
tussymboli B ei ehkä syty.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa

210Ajaminen ja käyttövaroitussymbolit. Jos sen jälkeen ha‐
vaitaan auto kuolleen kulman alu‐
eella, varoitussymbolit B syttyvät nor‐
maalisti vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 134.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
HavaintovyöhykkeetJärjestelmän tunnistimet kattavat
noin kolmen metrin alueen auton mo‐
lemmilla puolilla. Tämä vyöhyke al‐
kaa molemmista ulkopeileistä ja ulot‐ tuu taaksepäin noin kolme metriä.
Vyöhykkeen korkeus on noin
0,5 metrin ja kahden metrin välillä
maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin
normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 285.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Jos vika on
pysyvä, korjauta se korjaamolla.
Takakamera
Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.

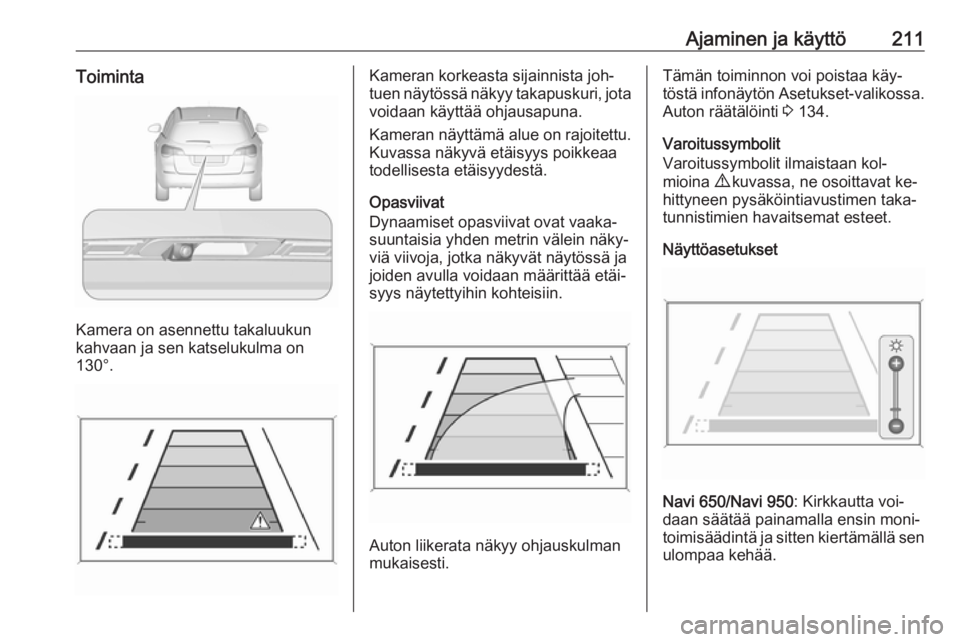

Ajaminen ja käyttö211Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐ viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämän toiminnon voi poistaa käy‐ töstä infonäytön Asetukset-valikossa.
Auton räätälöinti 3 134.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Navi 650/Navi 950 : Kirkkautta voi‐
daan säätää painamalla ensin moni‐
toimisäädintä ja sitten kiertämällä sen
ulompaa kehää.

212Ajaminen ja käyttöCD 600: Kirkkautta voidaan säätää
painamalla ensin monitoimisäädintä
ja sitten kiertämällä sitä.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin kymmeneen sekun‐
tiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön Ase‐ tukset-valikossa. Auton räätälöinti
3 134.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.● Takaluukkua ei ole suljettu oi‐ kein.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.Liikennemerkit jotka tunnistetaan
ovat:Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● suuntanuolet

Ajaminen ja käyttö213Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun auton nopeus laskee 55 km/h:n
alapuolelle, näyttö nollataan ja liiken‐
nemerkkisivun sisältö poistetaan.
Seuraava tunnistettu nopeusrajoitus
näkyy näytössä.
Näyttöilmoitus
Liikennemerkit näytetään
Liikennemerkkien tunnistus -sivulla
DIC:ssä.Valitse Asetukset X painamalla
MENU ja valitse Liikennemerkkien
tunnistus suuntavilkkuvivun säätö‐
pyörän avulla 3 121.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja Liikennemerkkien tunnistus -sivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.

214Ajaminen ja käyttöVaroitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina kuljettajan
tietokeskuksessa.
Varoitustoiminnon voi kytkeä päälle
tai pois liikennemerkkien tunnistussi‐
vun Asetukset-valikosta painamalla
suuntavilkkuvivussa SET/CLR.
Kun Asetukset-sivu näkyy, valitse
Pois kytkeäksesi varoitustoiminnon
pois. Aktivoi uudelleen valitsemalla
On .
Kun sytytysvirta kytketään, varoitus‐
toiminto on poiskytkettynä.
Ponnahdusilmoitus näkyy noin kah‐
deksan sekunnin ajan kuljettajan tie‐
tokeskuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun Asetukset-
valikossa painamalla SET/CLR suun‐
tavilkkuvivussa ja pitämällä sitä pai‐
nettuna. Onnistuneen nollauksen jäl‐
keen kuuluu merkkiääni ja seuraava
symboli näkyy näytössä, kunnes seu‐ raava liikennemerkki havaitaan.
