2016.5 OPEL ASTRA J Ohjekirja (in Finnish)

Säilytys71
Kiinnitä poljinvarsi kiertämällä poljin‐
varren kiinnikkeen kiinnitysruuvia.
Aseta pyöräsyvennykset siten, että
polkupyörä on suunnilleen vaaka-
asennossa. Tässä polkimien ja taka‐
luukun välisen etäisyyden tulee olla
ainakin 5 cm.
Molempien polkupyörän pyörien tulee
olla syvennyksissä.Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐
pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.
Kohdista polkupyörä siten, että se on auton mittojen sisäpuolelle: Löysää
hiukan poljinkiinnitystä.
Aseta polkupyörä pystyasentoon pol‐
jinvarren syvennyksessä käyttäen
kiertosäädintä.
Jos kaksi polkupyörää osuu toisiinsa,
niiden keskinäistä asentoa voidaan
muuttaa säätämällä pyöräsyvennyk‐
siä ja poljinvarren syvennyksen kier‐
tosäädintä, kunnes polkupyörät eivät
enää kosketa toisiaan. Varmista, että
etäisyys autosta on riittävän suuri.

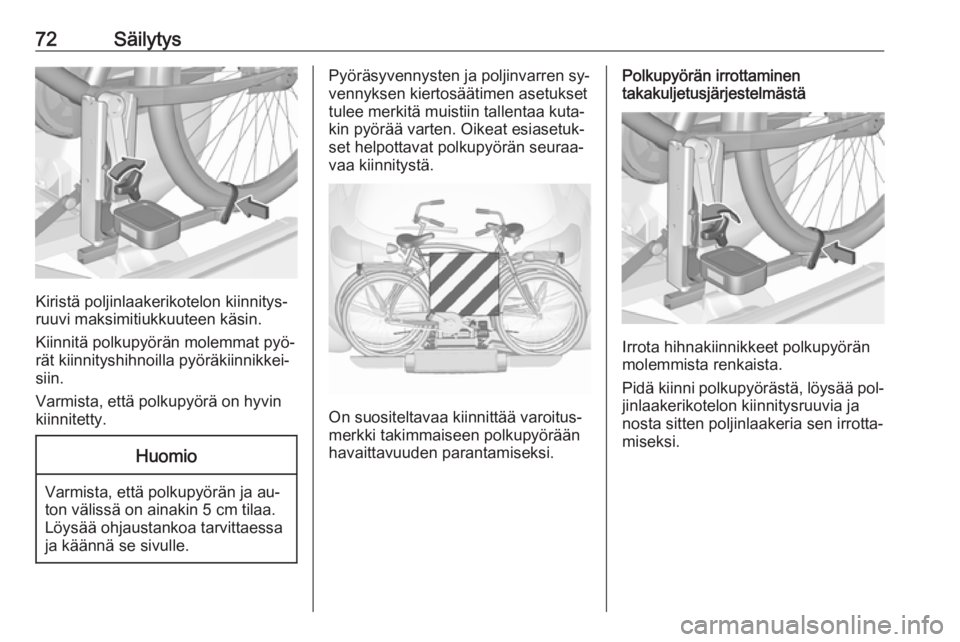

72Säilytys
Kiristä poljinlaakerikotelon kiinnitys‐
ruuvi maksimitiukkuuteen käsin.
Kiinnitä polkupyörän molemmat pyö‐ rät kiinnityshihnoilla pyöräkiinnikkei‐siin.
Varmista, että polkupyörä on hyvin
kiinnitetty.
Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Pyöräsyvennysten ja poljinvarren sy‐
vennyksen kiertosäätimen asetukset
tulee merkitä muistiin tallentaa kuta‐
kin pyörää varten. Oikeat esiasetuk‐ set helpottavat polkupyörän seuraa‐
vaa kiinnitystä.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Polkupyörän irrottaminen
takakuljetusjärjestelmästä
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Pidä kiinni polkupyörästä, löysää pol‐ jinlaakerikotelon kiinnitysruuvia ja
nosta sitten poljinlaakeria sen irrotta‐
miseksi.

Säilytys73Takakuljetusjärjestelmän
asettaminen takaisin paikalleen
Paina poljinvarren pidikkeet poljinteli‐
neen kanavaan kuvan mukaisesti.
Laita hihnakiinnikkeet paikalleen ja
vedä alaspäin niin pitkälle kuin ne me‐
nevät.
Paina vapautusvipua ja liu'uta pyörä‐
syvennykset sisään niin pitkälle kuin
ne menevät.
Vapauta vinotuen lukitusvipu ja
käännä molemmat poljinvarren sy‐
vennykset alas.
9 Varoitus
Väliinjäämisvaara.

74Säilytys
Käännä ensin vasenta (1) ja sitten oi‐
keaa lukitusvipua ( 2) taakse niin pit‐
källe kuin ne menevät.
Paina lukitusvipu alas ja vedä molem‐ mat lampuntuet ulos syvennyksistä.
Käännä takavalojen takana olevat
lamppujen tuet sisään.
Aseta ensin etummainen ( 1) ja sitten
takimmainen ( 2) takavalo syvennyk‐
seen ja paina alas niin pitkälle kuin ne
menevät. Paina johdot kokonaan oh‐
jaimiin niiden vaurioitumisen estämi‐
seksi.
Avaa takaluukku.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.

Säilytys75Takakuljetusjärjestelmä neljälle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa kahden polku‐ pyörän kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Vielä kaksi polkupyörää
voidaan kiinnittää sovittimeen. Mui‐
den esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä
sovitinta. Polkupyöräkohtainen mak‐
simikuormitus ulos vedettävällä teli‐
neellä on 30 kg. Tämä mahdollistaa
sähkökäyttöisten polkupyörien kiin‐
nittämisen ulos vedettävään telinee‐
seen. Polkupyöräkohtainen maksimi‐
kuormitus sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, se täytyy
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on pie‐ nempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Esille otto
Avaa takaluukku.9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Järjes‐ telmän vapautuu lukituksesta ja siir‐
tyy nopeasti ulos puskurista.

76Säilytys
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐ delleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molemmat takavalot ulos.
Takakuljetusjärjestelmän
lukitseminen

Säilytys77Käännä molemmat pidinvivut sivulle
niin pitkälle kuin ne menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Pyöräsyvennysten kääntäminen ulos
Käännä molemmat pyöräsyvennyk‐
set ulos.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa ( 1) ja vedä sitä
taaksepäin.
Käännä teline ylös ( 2).
Paina telinettä alas ( 1) ja käännä kah‐
vaa ( 2) taaksepäin sen lukitsemi‐
seksi.
Ensimmäisen polkupyörän
kiinnittäminen
1. Käännä polkimet paikalleen (ku‐
van mukaisesti) ja aseta polku‐
pyörä etummaisiin pyöräsyven‐
nyksiin.
Varmista, että polkupyörä on ase‐
tettu pyöräsyvennysten keskelle.

78Säilytys
2.Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.
3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hy‐ vin kiinnitetty.Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää tarvittaessa ohjaustankoa
ja käännä se sivulle.
Sovittimen kiinnittäminen
Kuljetettaessa useampaa kuin kahta
polkupyörää sovitin on kiinnitettävä ennen toisen polkupyörän kiinnittä‐
mistä.1. Aseta sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.
2. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan, laske sitten
sovitinta ( 2) takaa.
