Page 257 of 337

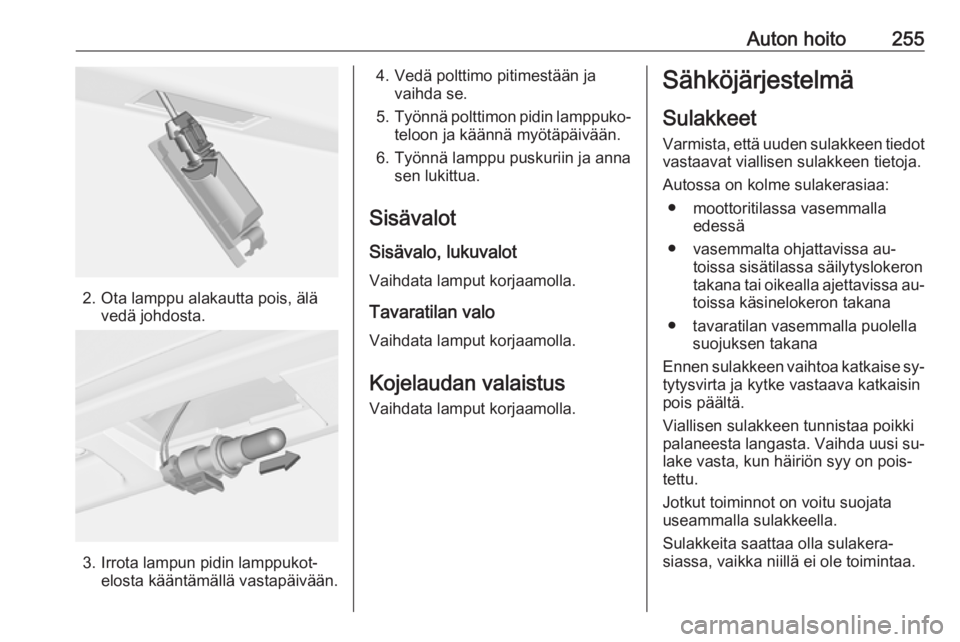

Auton hoito255
2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valoVaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ● moottoritilassa vasemmalla edessä
● vasemmalta ohjattavissa au‐ toissa sisätilassa säilytyslokerontakana tai oikealla ajettavissa au‐
toissa käsinelokeron takana
● tavaratilan vasemmalla puolella suojuksen takana
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Page 258 of 337

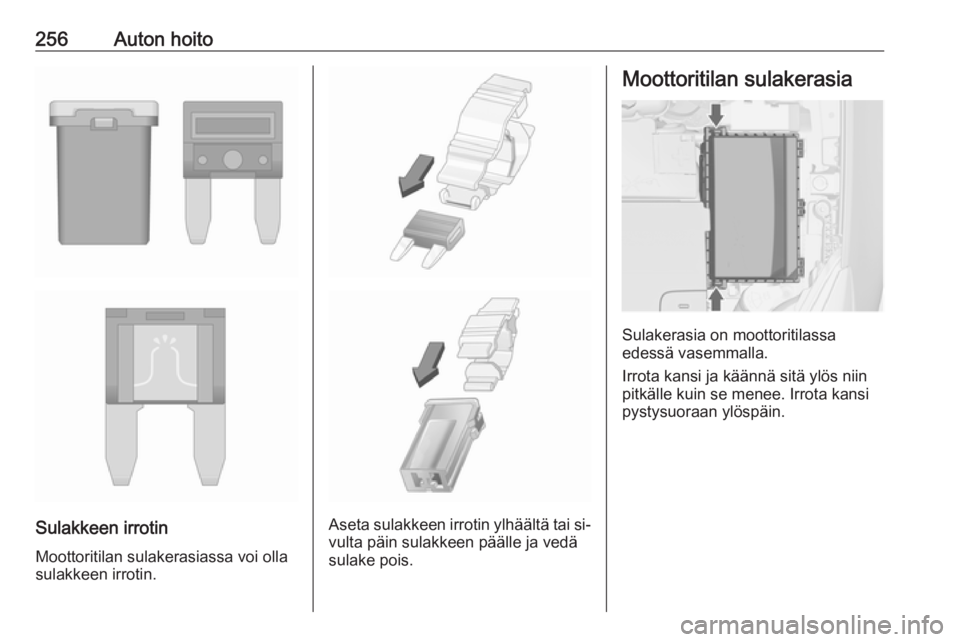

256Auton hoito
Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai si‐
vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.
Page 259 of 337
Auton hoito257NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus/sytytys‐
järjestelmä4Polttoaineenruiskutus/sytytys‐
järjestelmä5-6Peilien lämmitys/murtohälytin‐
järjestelmä7Tuulettimen ohjaus/moottorin
ohjausyksikkö/vaihteiston
ohjausyksikkö8Lambdatunnistin/moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot/valoautoma‐ tiikka13ABS14Takalasin pyyhin15Moottorin ohjausyksikköNroVirtapiiri16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takaosan sähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny33Kääntyvät ajovalot/valoautoma‐ tiikka
Page 260 of 337

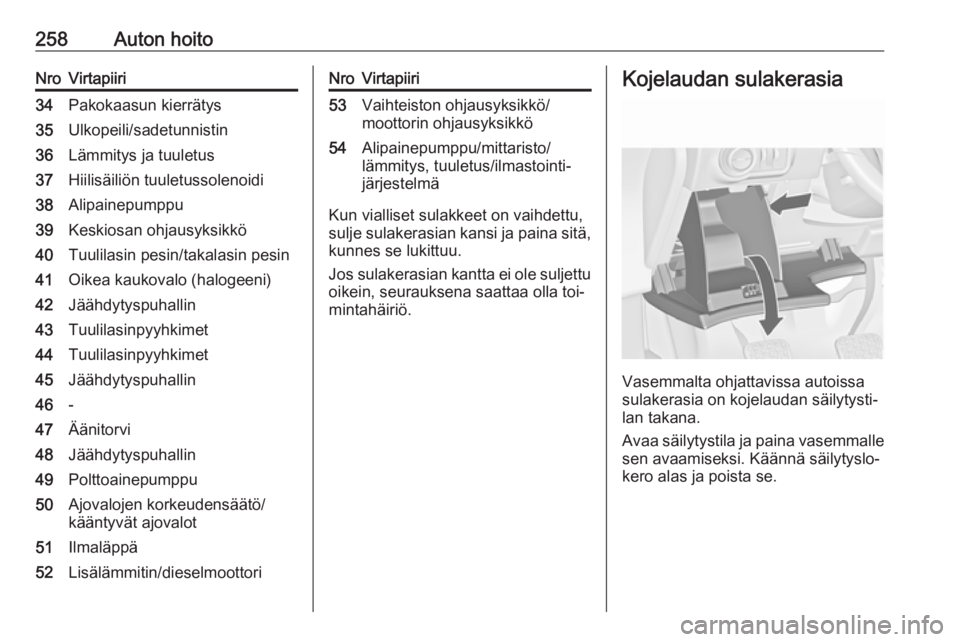

258Auton hoitoNroVirtapiiri34Pakokaasun kierrätys35Ulkopeili/sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskiosan ohjausyksikkö40Tuulilasin pesin/takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46-47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö/
kääntyvät ajovalot51Ilmaläppä52Lisälämmitin/dieselmoottoriNroVirtapiiri53Vaihteiston ohjausyksikkö/
moottorin ohjausyksikkö54Alipainepumppu/mittaristo/
lämmitys, tuuletus/ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
Page 261 of 337

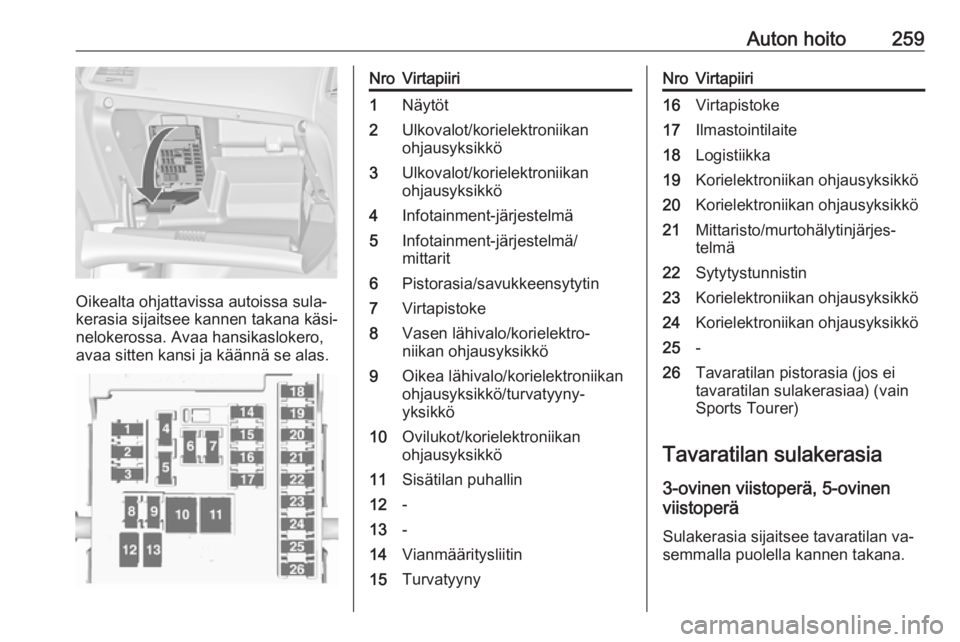

Auton hoito259
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Ulkovalot/korielektroniikan
ohjausyksikkö3Ulkovalot/korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä/
mittarit6Pistorasia/savukkeensytytin7Virtapistoke8Vasen lähivalo/korielektro‐
niikan ohjausyksikkö9Oikea lähivalo/korielektroniikan
ohjausyksikkö/turvatyyny-
yksikkö10Ovilukot/korielektroniikan
ohjausyksikkö11Sisätilan puhallin12-13-14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo/murtohälytinjärjes‐
telmä22Sytytystunnistin23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25-26Tavaratilan pistorasia (jos ei
tavaratilan sulakerasiaa) (vain
Sports Tourer)
Tavaratilan sulakerasia
3-ovinen viistoperä, 5-ovinen
viistoperä
Sulakerasia sijaitsee tavaratilan va‐ semmalla puolella kannen takana.
Page 262 of 337
260Auton hoito
Irrota kansi.
Sports Tourer Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.
Käännä peite alas ja irrota se.
Irrota kansi.
Sulakkeet
Page 263 of 337

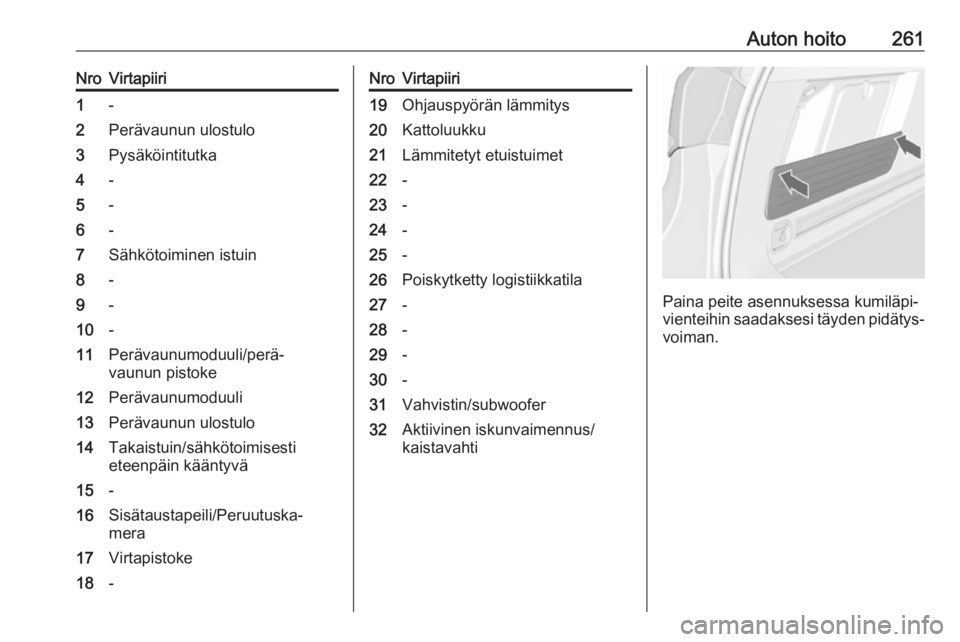

Auton hoito261NroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin/sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili/Peruutuska‐
mera17Virtapistoke18-NroVirtapiiri19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26Poiskytketty logistiikkatila27-28-29-30-31Vahvistin/subwoofer32Aktiivinen iskunvaimennus/
kaistavahti
Paina peite asennuksessa kumiläpi‐
vienteihin saadaksesi täyden pidätys‐ voiman.
Page 264 of 337

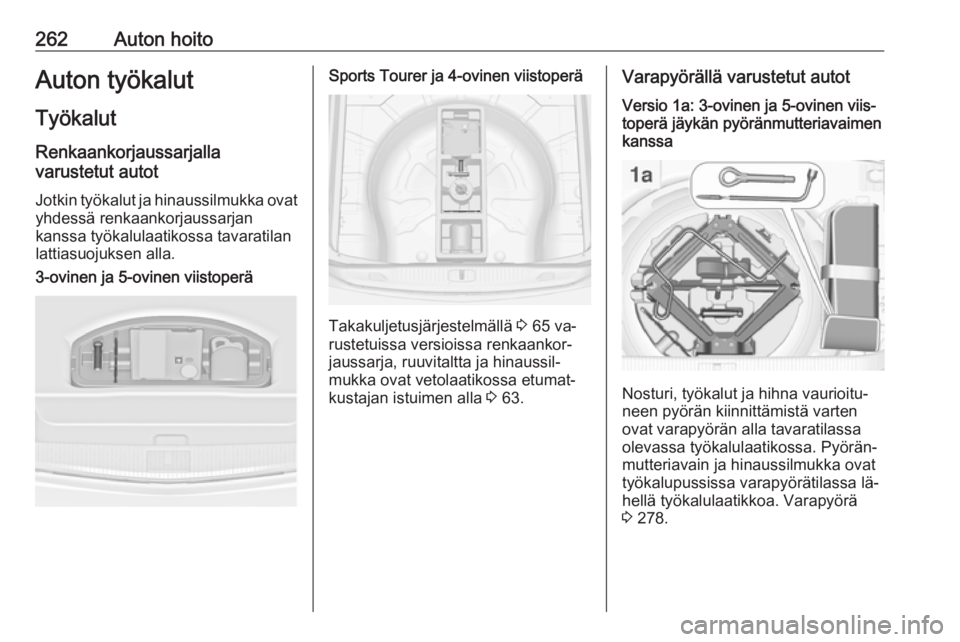

262Auton hoitoAuton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.3-ovinen ja 5-ovinen viistoperäSports Tourer ja 4-ovinen viistoperä
Takakuljetusjärjestelmällä 3 65 va‐
rustetuissa versioissa renkaankor‐
jaussarja, ruuvitaltta ja hinaussil‐
mukka ovat vetolaatikossa etumat‐
kustajan istuimen alla 3 63.
Varapyörällä varustetut autotVersio 1a: 3-ovinen ja 5-ovinen viis‐
toperä jäykän pyöränmutteriavaimen
kanssa
Nosturi, työkalut ja hihna vaurioitu‐
neen pyörän kiinnittämistä varten
ovat varapyörän alla tavaratilassa
olevassa työkalulaatikossa. Pyörän‐
mutteriavain ja hinaussilmukka ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 278.
