Portaobjetos79bicicletas eléctricas en el soporte ex‐
traíble. La carga máxima por bicicleta
del adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas
se guarda introduciéndolo en el suelo
del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas du‐
rante el transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la altura del chasis
puede disminuir.
Conduzca con cuidado cuando la carretera esté muy inclinada o cir‐ cule sobre una rampa, baches,etc.
Atención
Póngase en contacto con su pro‐
veedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Las bicicletas pueden
sufrir daños.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Suba el tirador de desbloqueo. El por‐
tabicicletas se desacopla y sale rápi‐
damente del parachoques.
Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.
9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero

80Portaobjetosno se puede enclavar
correctamente, no monte ningún
objeto sobre el sistema y vuelva a
plegarlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
Despliegue de las luces traseras
Despliegue las dos luces traseras.
Bloquee el portabicicletas
Mueva las dos palancas de fijación
lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Despliegue del alojamiento de las ruedas
Despliegue los dos alojamientos de
las ruedas.

Portaobjetos81Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Empuje hacia abajo el portabicicletas
( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.
Montaje de la primera bicicleta
1. Gire los pedales hasta que estén (como se muestra en la ilustra‐
ción) y coloque la bicicleta en el
alojamiento para las ruedas que
queda más adelante.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.

82Portaobjetos3. Fije las dos ruedas de la bicicletaa sus alojamientos con las cintas
de sujeción.
4. Compruebe la bicicleta para ase‐ gurarse de que está bien sujeta.Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐
relo hacia un lado.
Montaje del adaptador
Cuando se transportan más de dos
bicicletas, debe instalarse el adapta‐
dor antes de montar la segunda bici‐
cleta.
1. Ponga el adaptador en el portabi‐
cicletas trasero tal y como se in‐
dica en la ilustración.
2. Tire de la palanca hacia delante (1 ) y sujétela, y luego baje el
adaptador ( 2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.

Portaobjetos83Montaje de bicicletas adicionales
El resto de bicicletas se montan de un
modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, de‐ ben desplegarse siempre los alo‐
jamientos de las ruedas de la si‐
guiente bicicleta, si se van a ne‐
cesitar.
2. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el por‐
tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje au‐
xiliar más largo para sujetar la ter‐
cera bicicleta al portabicicletas.Utilice el soporte de montaje au‐
xiliar corto para colocar la cuarta
bicicleta. El soporte se tiene que
fijar entre los cuadros de la ter‐
cera y la cuarta bicicleta.
6. Además, fije las dos ruedas de la cuarta bicicleta a los alojamientos
con las cintas de sujeción.

84Portaobjetos
Se recomienda colocar un signo de
advertencia sobre la bicicleta situada más atrás para aumentar la visibili‐
dad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
● Sin el adaptador fijado:
Empuje la palanca ( 1) para de‐
senclavar y sujete.
Tire del portabicicletas ( 2) hacia
atrás para plegar el portabicicle‐
tas trasero.
● Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.
Sujete el cuadro ( 1) de la bici‐
cleta situada más atrás con una
mano y tire del asa ( 2) para de‐
senclavar.
Sujete la bicicleta situada más atrás con las dos manos y plie‐
gue el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.

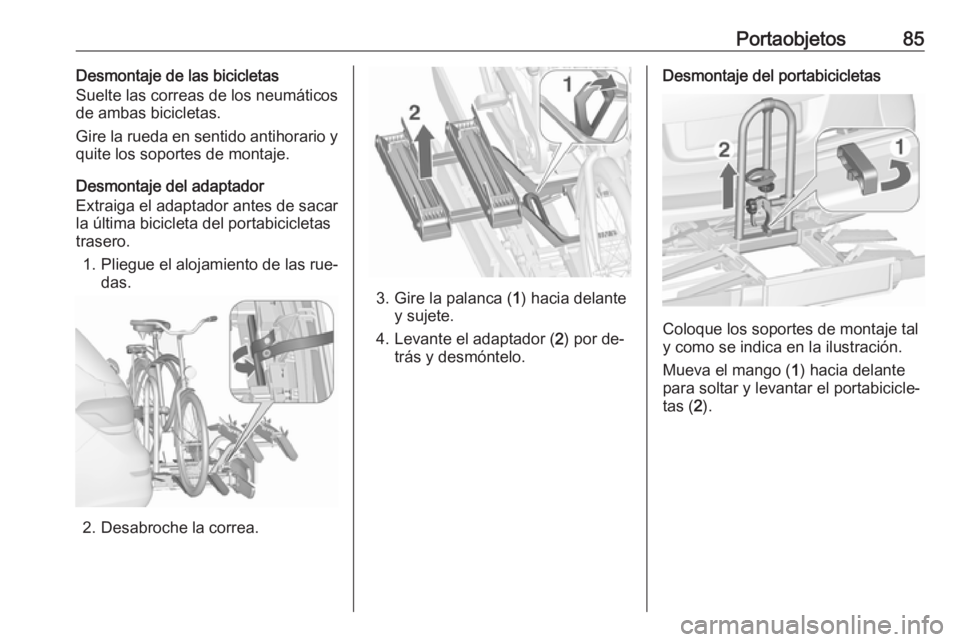

Portaobjetos85Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Extraiga el adaptador antes de sacar
la última bicicleta del portabicicletas
trasero.
1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
3. Gire la palanca ( 1) hacia delante
y sujete.
4. Levante el adaptador ( 2) por de‐
trás y desmóntelo.
Desmontaje del portabicicletas
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Mueva el mango ( 1) hacia delante
para soltar y levantar el portabicicle‐
tas ( 2).

86Portaobjetos
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga ( 1).
Empuje hacia abajo la parte posterior
del portabicicletas ( 2).
Plegado del alojamiento de las
ruedas
Pliegue los dos alojamientos de las
ruedas.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Plegado de las luces traseras
Gire hacia dentro las dos luces trase‐ ras.
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las pie‐
zas plegables, como por ejemplo
los alojamientos de las ruedas o
los soportes de montaje, estén
bien guardados. En caso contra‐
rio, el portabicicletas trasero
puede resultar dañado al intentar
recogerlo.
