2016.5 OPEL ASTRA J Betriebsanleitung (in German)

Stauraum87
●Schalter an der linken oder rech‐
ten Wand des Laderaums zie‐
hen, um den entsprechenden
Teil des Rücksitzes vorzuklap‐ pen.
9 Warnung
Beim Bedienen der elektrisch um‐
klappbaren Rücksitze Vorsicht
walten lassen. Die Rückenlehne
wird mit erheblicher Kraft umge‐
klappt. Verletzungsgefahr, vor al‐
lem für Kinder.
Prüfen, dass nichts an den Rück‐ sitzen befestigt ist oder auf dem
Sitz liegt.
Wenn das Fahrzeug durch eine
Hintertür beladen werden soll,
den Sicherheitsgurt wie in der
Abbildung gezeigt aus der Füh‐
rung der Rückenlehne nehmen
und hinter die Halterung schie‐
ben.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine auf‐
rechte Position führen, bis sie hörbar einrasten.
Sicherstellen, dass sich die Sicher‐
heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen auf beiden Seiten neben dem
Entriegelungsgriff nicht mehr sichtbar sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.

88Stauraum
Der Sicherheitsgurt am Mittelsitz
kann eingeklemmt werden, wenn die
Sitzlehne zu schnell zurückgeklappt
wird. Um den Aufroller zu entsperren, Sicherheitsgurt ca. 20 mm hineindrü‐
cken oder herausziehen und dann
loslassen.
Sitzfläche anheben und Rückenlehne einklappen
● An der Schlaufe einer oder bei‐
der Sitzflächen ziehen und die
Rückseite der Fläche nach vorne
anheben.
● Rastfeder drücken und halten, um die Kopfstützen nach unten
zu schieben 3 39.
● Den Entriegelungsgriff auf einer oder beiden Seiten der Rücken‐
lehnen ziehen und die Lehnen
auf die Sitzfläche umklappen, um eine ebene Ladefläche zu erhal‐ten.
Sitzfläche entfernen
● Beide Entriegelungshebel nach vorn drücken und die Sitzfläche
herausnehmen, um den Lade‐
raum zu vergrößern.

Stauraum89● Zum Einsetzen, Sitzfläche wie inder Darstellung gezeigt wieder
anbringen und beide Hebel ein‐
rasten.
Durchlademöglichkeit in der
mittleren Rücksitzlehne öffnen
● Die hintere Armlehne nach unten
klappen.
● Den Griff ziehen und die Abde‐ ckung öffnen.
Eignet sich für den Transport von lan‐
gen, schmalen Gegenständen.
Sicherstellen, dass die Abdeckung
nach dem Hochklappen einrastet.
Die geschlossene Abdeckung kann
vom Laderaum aus gesichert werden.
Den Knopf um 90° drehen:
Knopf waag‐
recht:Abdeckung von
Fahrgastraum aus
gesichertKnopf senk‐
recht:Abdeckung nicht
gesichertHinteres Ablagefach
Schrägheck, 3-türig
Beide Knöpfe drücken und Abde‐
ckung nach unten klappen.
Höchstlast: 0,5 kg.
Laderaumabdeckung Keine Gegenstände auf der Abde‐
ckung ablegen.

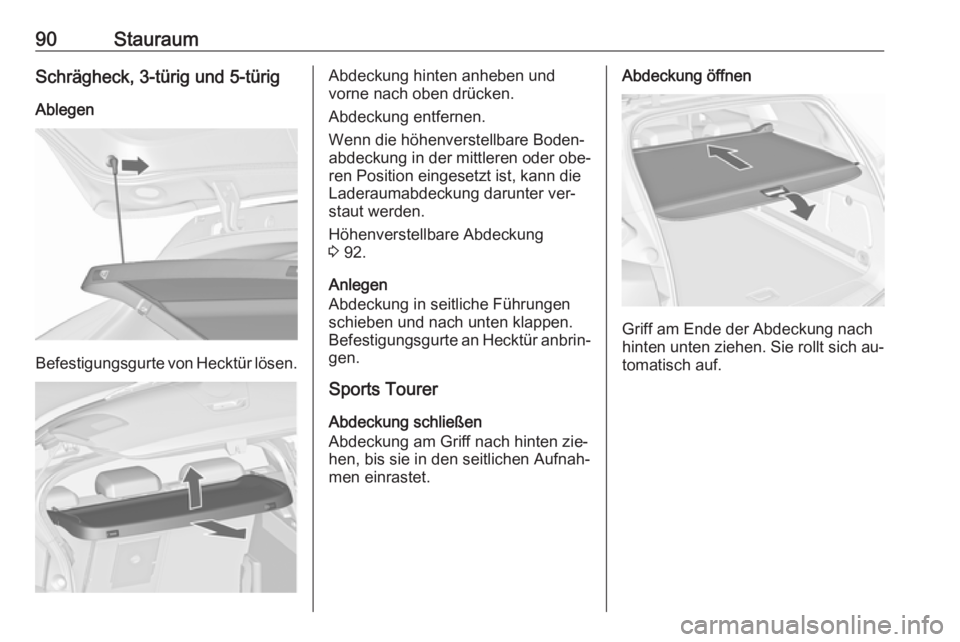

90StauraumSchrägheck, 3-türig und 5-türigAblegen
Befestigungsgurte von Hecktür lösen.
Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Wenn die höhenverstellbare Boden‐
abdeckung in der mittleren oder obe‐
ren Position eingesetzt ist, kann die Laderaumabdeckung darunter ver‐
staut werden.
Höhenverstellbare Abdeckung
3 92.
Anlegen
Abdeckung in seitliche Führungen schieben und nach unten klappen.
Befestigungsgurte an Hecktür anbrin‐
gen.
Sports Tourer
Abdeckung schließen
Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐ men einrastet.Abdeckung öffnen
Griff am Ende der Abdeckung nach
hinten unten ziehen. Sie rollt sich au‐
tomatisch auf.

Stauraum91Abdeckung in oberer Position
Den Griff am Ende der Abdeckung
nach unten drücken. Die Rückseite der Abdeckung kommt automatischnach oben.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.
Die abgenommene Abdeckung kann
wie in der Abbildung gezeigt unter der Bodenabdeckung verstaut werden.
Bodenabdeckung 3 92.
Abdeckung einbauen
Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.

92StauraumBodenabdeckungFondbodenabdeckung,
Schrägheck (3-türig), Stufenheck
(5-türig)
Die hintere Bodenabdeckung kann
angehoben werden. Schlaufe in den
Haken auf der Unterseite der Lade‐
raumabdeckung einhängen.
Achtung
Den Haken nur zum Einhängen
der Bodenabdeckung und der hö‐
henverstellbaren Abdeckung ver‐
wenden.
Höhenverstellbare Abdeckung,
Schrägheck, 3-türig, 5-türig
Die höhenverstellbare Abdeckung
kann in drei Positionen eingesetzt
werden:
● direkt oberhalb der Bodenabde‐ ckung ( 1)
● in einer mittleren Position ( 2)
● in einer oberen Position ( 3)
Achtung
Darauf achten, dass das vordere
und hintere Ende der höhenver‐
stellbaren Abdeckung auf gleicher Höhe angebracht sind.
Anheben
Um die Abdeckung auf eine höhere
Ebene anzuheben, die Schlaufe nach hinten ziehen und die hintere Kante
der Abdeckung auf die entsprechen‐
den Führungen anheben.

Stauraum93Absenken
Zum Absenken der Abdeckung den
Haltegriff nach hinten ziehen und
gleichzeitig die Vorderkante der Ab‐
deckung in der Mitte nach unten
drücken.
Achtung
Die höhenverstellbare Abdeckung bei Fahrzeugen mit Subwoofer-Ausstattung nicht in Position 1 ab‐
senken. Der Subwoofer könnte beschädigt werden.
Hinweis
● Bei Einsatz in Position 2 oder 3
kann der Platz zwischen der Bo‐
denabdeckung und der höhen‐
verstellbaren Abdeckung als Staufach benutzt werden.
● Die höhenverstellbare Abde‐ ckung kann angehoben und mit
dem Haltegriff eingehakt werden,
wenn sie in Position 1 oder 2 ein‐
gesetzt ist.
● Bei Einsatz in Position 2 entsteht
ein fast ebener Ladebereich, wenn die Rückenlehnen der
Rücksitze nach vorn geklappt sind.
● Das Öffnen der seitlichen Abde‐ ckungen (z. B. zum Austausch
der Rückleuchtenlampen) ist nur
möglich, wenn sich die höhenver‐
stellbare Abdeckung in Position
1 oder 2 befindet.Achtung
Die höhenverstellbare Abdeckung
hat eine Tragfähigkeit von maxi‐
mal 100 kg.
Bodenabdeckung, Sports Tourer
Die Bodenabdeckung am Griff nach
oben ziehen. Die Abdeckung zusam‐
menfalten und hinter den Rücksitzen
verstauen.
Das Staufach unter der Bodenabde‐
ckung kann durch eine Stange geteilt
werden.

94Stauraum
Die Stange in die Aufnahmen an den
Seitenwänden einsetzen.
Achtung
Beim Transportieren schwerer
Gegenstände im Laderaum die Stange in die hinterste Aufnahmeeinsetzen. Andernfalls kann die
hintere Bodenabdeckung beschä‐
digt werden.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Auf die Verzurrösen kann nur zuge‐
griffen werden, wenn sich die Boden‐
abdeckung in der unteren Position
befindet 3 92.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus:
● Adaptern
● Netztaschen
● Haken
● Servicebox
● Gurtsatz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
