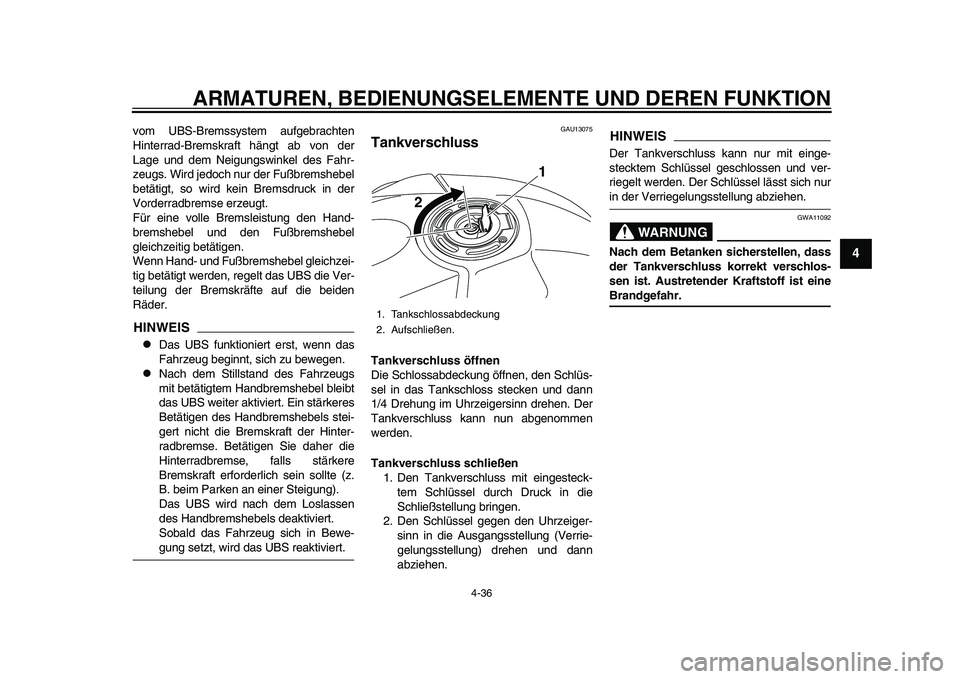

2015 YAMAHA YZF-R1 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-36
1
2
345
6
7
8
9
10
11
12
vom UBS-Bremssystem aufgebrachten
Hinterrad-Bremskraft hängt ab von der
Lage und dem Neigungswinkel des Fahr-
zeugs. Wird jedoch nur der Fußbremshebel
betätigt, so wird ke in Bremsdruck in der
Vorderradbremse erzeugt.
Für eine volle Bremsleistung den Hand-
bremshebel und den Fußbremshebel
gleichzeitig betätigen.
Wenn Hand- und Fußbremshebel gleichzei-
tig betätigt werden, regelt das UBS die Ver-
teilung der Bremskräfte auf die beiden
Räder.HINWEIS
Das UBS funktioniert erst, wenn das
Fahrzeug beginnt, sich zu bewegen.

Nach dem Stillstand des Fahrzeugs
mit betätigtem Handbremshebel bleibt
das UBS weiter aktivi ert. Ein stärkeres
Betätigen des Handbremshebels stei-
gert nicht die Bremskraft der Hinter-
radbremse. Betätigen Sie daher die
Hinterradbremse, falls stärkere
Bremskraft erforder lich sein sollte (z.
B. beim Parken an einer Steigung).
Das UBS wird nach dem Loslassen
des Handbremshebels deaktiviert.
Sobald das Fahrzeug sich in Bewe-gung setzt, wird das UBS reaktiviert.
GAU13075
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nurin der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eineBrandgefahr.
1. Tankschlossabdeckung
2. Aufschließen.
1
2
2CR-9-GG.book 36 ページ ２０１５年５月１日　金曜日　午前１０時３０分

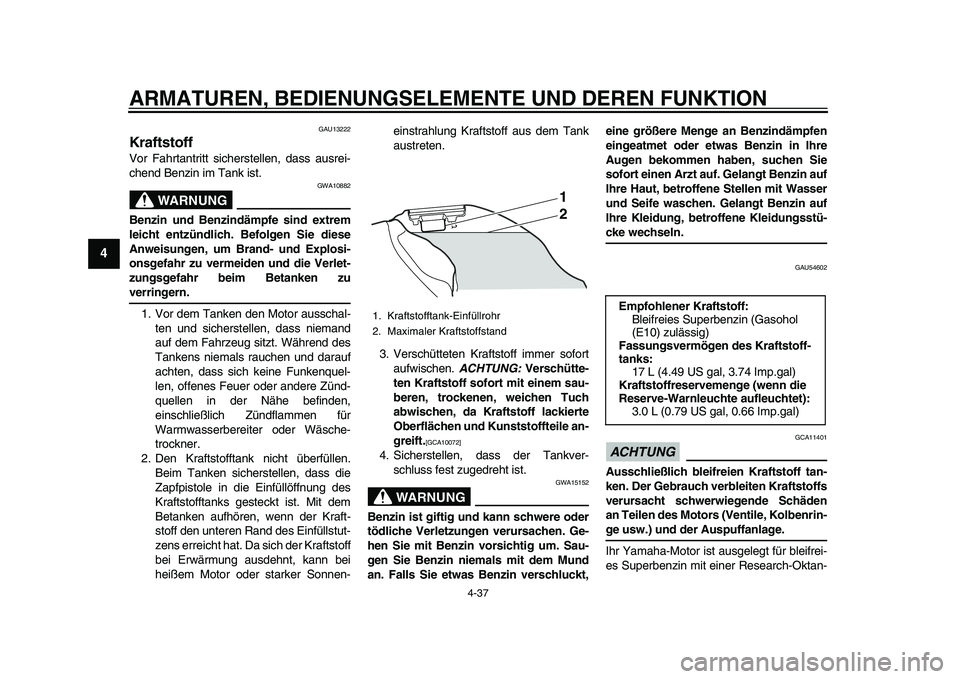

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-37
1
2
34
5
6
7
8
9
10
11
12
GAU13222
KraftstoffVor Fahrtantritt sicher stellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zuverringern.
1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
heißem Motor oder starker Sonnen- einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kra ftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt, eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU54602
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit
einer Research-Oktan-
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
(E10) zulässig)
Fassungsvermögen des Kraftstoff-
tanks: 17 L (4.49 US gal, 3.74 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet): 3.0 L (0.79 US gal, 0.66 Imp.gal)
2CR-9-GG.book 37 ページ ２０１５年５月１日　金曜日　午前１０時３０分

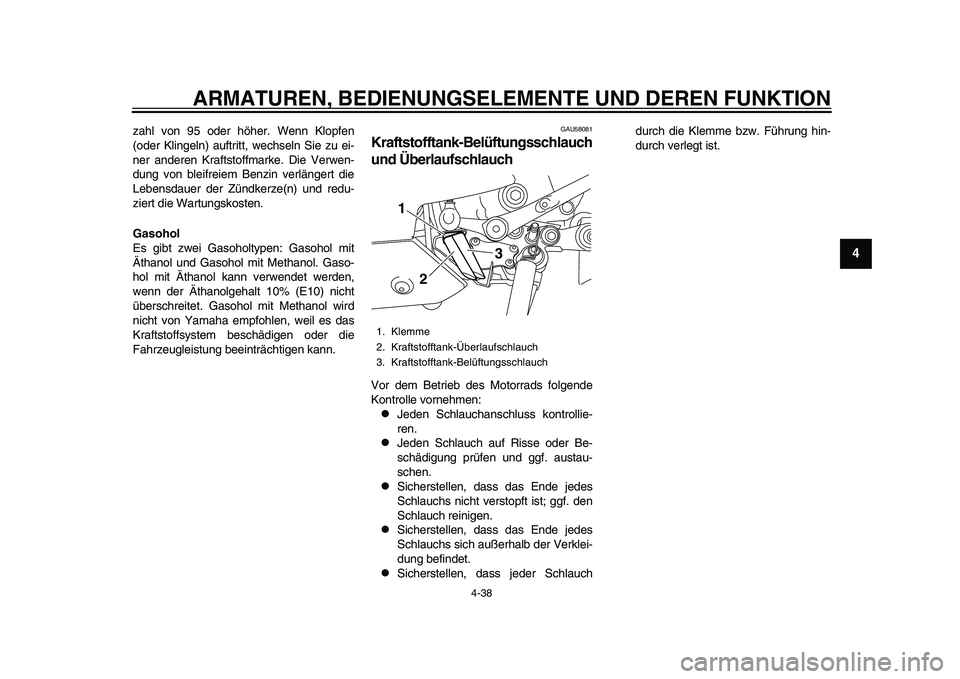

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-38
1
2
345
6
7
8
9
10
11
12
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU58081
Kraftstofftank-Belüftungsschlauch
und ÜberlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Jeden Schlauchanschluss kontrollie-
ren.

Jeden Schlauch auf Risse oder Be-
schädigung prüfen und ggf. austau-
schen.

Sicherstellen, dass das Ende jedes
Schlauchs nicht verstopft ist; ggf. den
Schlauch reinigen.

Sicherstellen, dass das Ende jedes
Schlauchs sich außerhalb der Verklei-
dung befindet.

Sicherstellen, dass jeder Schlauch durch die Klemme bzw. Führung hin-
durch verlegt ist.
1. Klemme
2. Kraftstofftank-Überlaufschlauch
3. Kraftstofftank-Belüftungsschlauch
1
2
3
2CR-9-GG.book 38 ページ ２０１５年５月１日　金曜日　午前１０時３０分

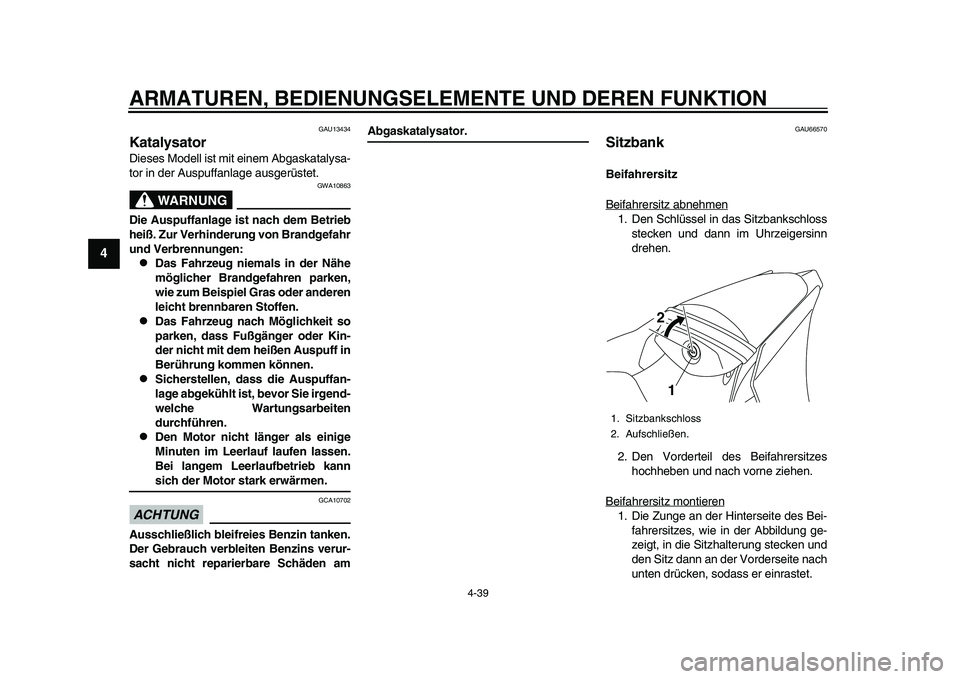

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-39
1
2
34
5
6
7
8
9
10
11
12
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU66570
SitzbankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss stecken und dann im Uhrzeigersinn
drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zunge an der Hinterseite des Bei- fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Vorderseite nach
unten drücken, sodass er einrastet.1. Sitzbankschloss
2. Aufschließen.
12
2CR-9-GG.book 39 ページ ２０１５年５月１日　金曜日　午前１０時３０分

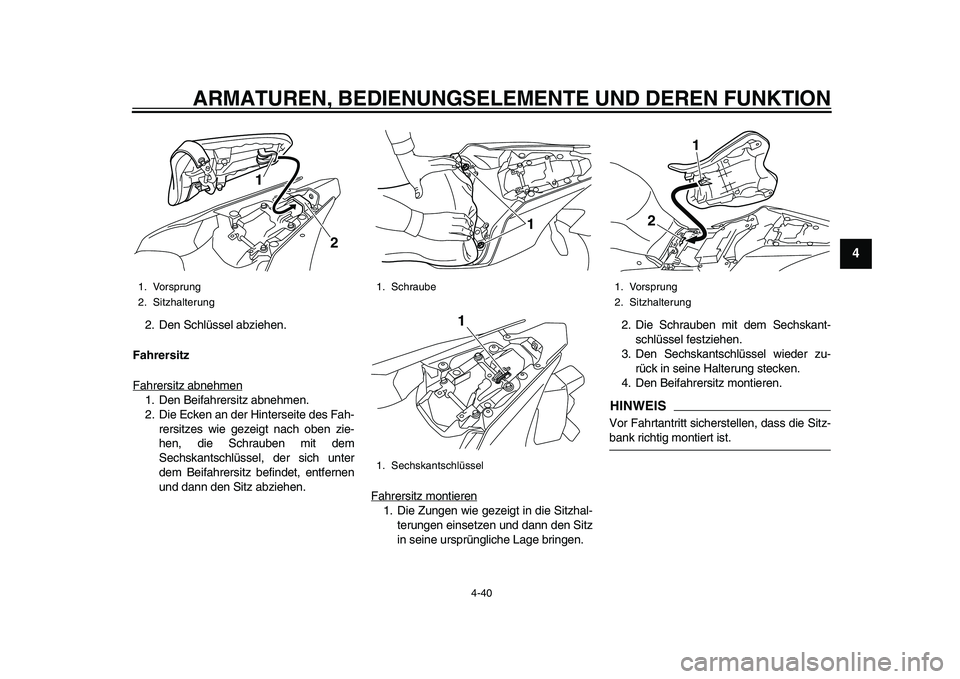

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-40
1
2
345
6
7
8
9
10
11
12
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Die Ecken an der Hinterseite des Fah- rersitzes wie gezeigt nach oben zie-
hen, die Schrauben mit dem
Sechskantschlüssel, der sich unter
dem Beifahrersitz befindet, entfernen
und dann den Sitz abziehen. Fahrersitz montieren
1. Die Zungen wie gezeigt in die Sitzhal-
terungen einsetzen und dann den Sitz
in seine ursprüngliche Lage bringen. 2. Die Schrauben mit dem Sechskant-
schlüssel festziehen.
3. Den Sechskantschlüssel wieder zu- rück in seine Halterung stecken.
4. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
1. Vorsprung
2. Sitzhalterung
1
2
1. Schraube
1. Sechskantschlüssel
1
1
1. Vorsprung
2. Sitzhalterung
1
2
2CR-9-GG.book 40 ページ ２０１５年５月１日　金曜日　午前１０時３０分

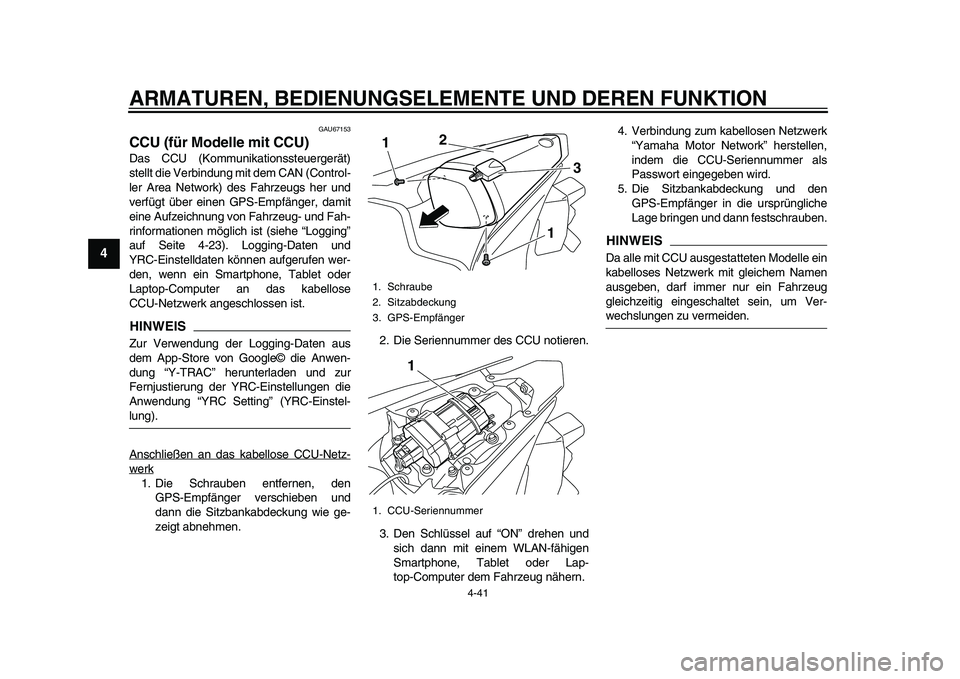

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-41
1
2
34
5
6
7
8
9
10
11
12
GAU67153
CCU (für Modelle mit CCU)Das CCU (Kommunikationssteuergerät)
stellt die Verbindung mit dem CAN (Control-
ler Area Network) des Fahrzeugs her und
verfügt über einen GPS-Empfänger, damit
eine Aufzeichnung von Fahrzeug- und Fah-
rinformationen möglich ist (siehe “Logging”
auf Seite 4-23). Logging-Daten und
YRC-Einstelldaten können aufgerufen wer-
den, wenn ein Smartphone, Tablet oder
Laptop-Computer an das kabellose
CCU-Netzwerk angeschlossen ist.HINWEISZur Verwendung der Logging-Daten aus
dem App-Store von Google© die Anwen-
dung “Y-TRAC” herunterladen und zur
Fernjustierung der YRC-Einstellungen die
Anwendung “YRC Setting” (YRC-Einstel-lung).
Anschließen an das kabellose CCU-Netz-werk1. Die Schrauben entfernen, den GPS-Empfänger verschieben und
dann die Sitzbankabdeckung wie ge-
zeigt abnehmen. 2. Die Seriennummer des CCU notieren.
3. Den Schlüssel auf “ON” drehen und
sich dann mit einem WLAN-fähigen
Smartphone, Tablet oder Lap-
top-Computer dem Fahrzeug nähern. 4. Verbindung zum kabellosen Netzwerk
“Yamaha Motor Network” herstellen,
indem die CCU-Seriennummer als
Passwort eingegeben wird.
5. Die Sitzbankabdeckung und den
GPS-Empfänger in die ursprüngliche
Lage bringen und dann festschrauben.
HINWEISDa alle mit CCU ausgestatteten Modelle ein
kabelloses Netzwerk mit gleichem Namen
ausgeben, darf immer nur ein Fahrzeug
gleichzeitig eingeschaltet sein, um Ver-wechslungen zu vermeiden.
1. Schraube
2. Sitzabdeckung
3. GPS-Empfänger
1. CCU-Seriennummer1
1
2
3
1
2CR-9-GG.book 41 ページ ２０１５年５月１日　金曜日　午前１０時３０分

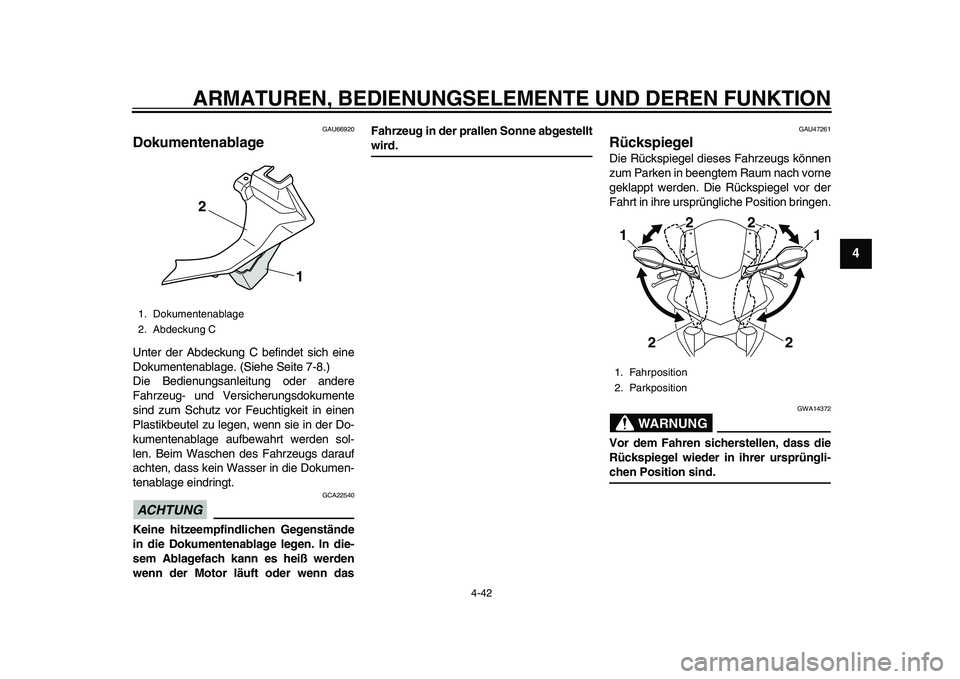

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-42
1
2
345
6
7
8
9
10
11
12
GAU66920
DokumentenablageUnter der Abdeckung C befindet sich eine
Dokumentenablage. (Siehe Seite 7-8.)
Die Bedienungsanleitung oder andere
Fahrzeug- und Versicherungsdokumente
sind zum Schutz vor Feuchtigkeit in einen
Plastikbeutel zu legen, wenn sie in der Do-
kumentenablage aufbewahrt werden sol-
len. Beim Waschen des Fahrzeugs darauf
achten, dass kein Wasser in die Dokumen-
tenablage eindringt.ACHTUNG
GCA22540
Keine hitzeempfindlichen Gegenstände
in die Dokumentenablage legen. In die-
sem Ablagefach kann es heiß werden
wenn der Motor läuft oder wenn das Fahrzeug in der pra
llen Sonne abgestellt
wird.
GAU47261
RückspiegelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorne
geklappt werden. Die Rückspiegel vor der
Fahrt in ihre ursprüngliche Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-chen Position sind.
1. Dokumentenablage
2. Abdeckung C
1
2
1. Fahrposition
2. Parkposition11
2 22
2
2CR-9-GG.book 42 ページ ２０１５年５月１日　金曜日　午前１０時３０分

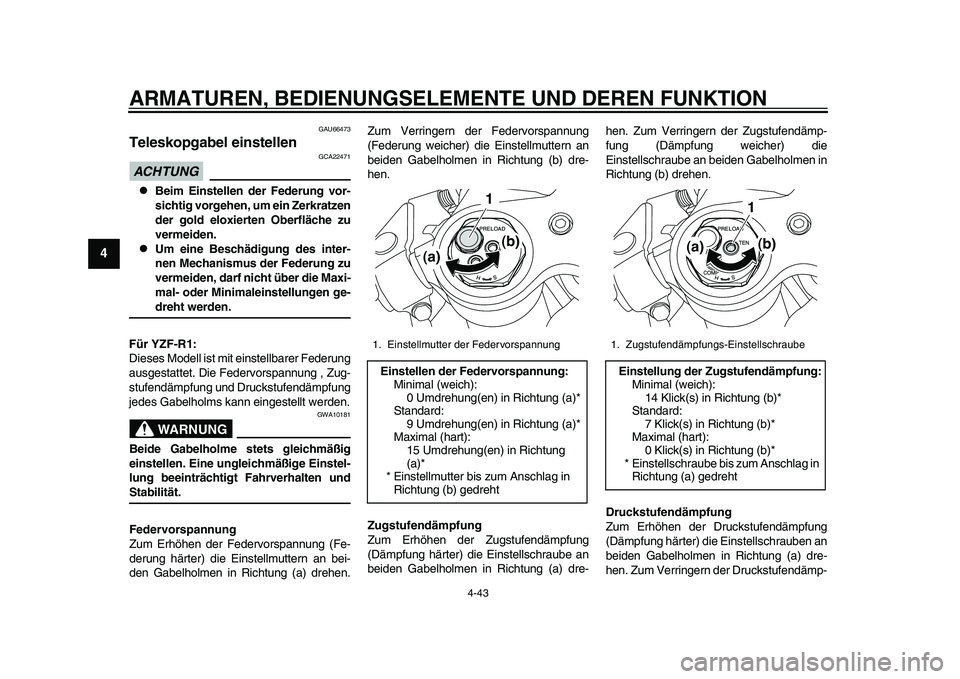

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-43
1
2
34
5
6
7
8
9
10
11
12
GAU66473
Teleskopgabel einstellenACHTUNG
GCA22471

Beim Einstellen der Federung vor-
sichtig vorgehen, um ein Zerkratzen
der gold eloxierten Oberfläche zu
vermeiden.

Um eine Beschädigung des inter-
nen Mechanismus der Federung zu
vermeiden, darf nicht über die Maxi-
mal- oder Minimaleinstellungen ge-dreht werden.
Für YZF-R1:
Dieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung , Zug-
stufendämpfung und Dr uckstufendämpfung
jedes Gabelholms kann eingestellt werden.WARNUNG
GWA10181
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten undStabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellmuttern an bei-
den Gabelholmen in Richtung (a) drehen. Zum Verringern der Federvorspannung
(Federung weicher) die Einstellmuttern an
beiden Gabelholmen in Richtung (b) dre-
hen.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) die
Einstellschraube an beiden Gabelholmen in
Richtung (b) drehen.
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
1. Einstellmutter der FedervorspannungEinstellen der Federvorspannung:
Minimal (weich):0 Umdrehung(en) in Richtung (a)*
Standard: 9 Umdrehung(en) in Richtung (a)*
Maximal (hart):
15 Umdrehung(en) in Richtung
(a)*
* Einstellmutter bis zum Anschlag in
Richtung (b) gedreht
1
(a) (b)
1. Zugstufendämpfungs-EinstellschraubeEinstellung der Zugstufendämpfung:
Minimal (weich):14 Klick(s) in Richtung (b)*
Standard: 7 Klick(s) in Richtung (b)*
Maximal (hart):
0 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1
(a) (b)
2CR-9-GG.book 43 ページ ２０１５年５月１日　金曜日　午前１０時３０分
