2015 YAMAHA YZ85 Notices Demploi (in French)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-3
7
N˚ ÉLÉMENTSTRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√
5
*
Cylindre Contrôler le cylindre afin de détecter toute rayure ou usure.
Nettoyer.
√
Remplacer.
√
6
*Embrayage Contrôler la cloche d’embrayage, les disques garnis, les
disques lisses et les ressorts d’appui du plateau de pression
afin de détecter toute trace d’usure ou d’endommagement.
Régler.
√
√
Remplacer.
√
7
*Boîte de vitesses Changer l’huile de boîte de vitesses.
√
Contrôler la boîte de vitesses afin de détecter tout
endommagement.
√
Remplacer les roulements.
√
8
*Fourchettes de sélection,
barres de guidage et
tambour Remplacer si nécessaire. S’assurer du bon état de toutes les pièces.
√
9
*Écrou de rotor
(volant magnétique) Serrer.
√√ √
10
*Kick
Contrôler le pignon libre afin de détecter tout endommagement.
√
Remplacer si nécessaire.
11
*Système
d’échappement Contrôler le tube et le pot d’échappement afin de détecter
toute présence de calamine.
√
√
Nettoyer.
√
√
√
√
√
12
*Vilebrequin
Contrôler le vilebrequin afin de détecter toute
présence de calamine ou d’endommagement.
Nettoyer.
U1SN83F0.book Page 3 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-4
7
N˚ ÉLÉMENTSTRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√
√
√
13
*
*
Carburateur Contrôler les réglages du carburateur et la présence
d’obstructions.
√
Régler et nettoyer.
√
14 Bougie Contrôler l’état.
Nettoyer et corriger l’écartement des électrodes.
√
Remplacer.
√
15 Chaîne de transmission Contrôler la tension, l’alignement et l’état de la chaîne\
.
Régler et lubrifier abondamment la chaîne de lubrifiant Yamaha
pour chaînes et câbles ou de lubrifiant équivalent.
√
√
√
√
√
Remplacer.
√
16
*
Circuit de refroidissement
Contrôler le niveau de liquide de refroidissement et s’assurer de
l’absence de fuites.
√
√
Contrôler les durites et s’assurer de l’absence de craquelures
ou autre endommagement.
√
Vérifier le fonctionnement du ressort de bouchon du radiateur.
√
Remplacer le liquide de refroidissement. Tous les 2 ans
√
17
*
Visserie du châssis Contrôler toute la visserie du châssis.
Corriger ou serrer si nécessaire.
√
18 Élément du filtre à air Nettoyer.
√
Remplacer.
√
19
*
Cadre
Nettoyer et contrôler l’état.
√
20
*
Canalisation de carburant Nettoyer et s’assurer de l’absence de fuites.
√√
U1SN83F0.book Page 4 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-5
7
N˚ ÉLÉMENTSTRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√ √
21
*
Freins Régler la position du levier et la hauteur de la pédale.
Lubrifier les pivots.
Contrôler la surface de disque de frein.
Contrôler le niveau du liquide et s’assurer de l’absence de fui\
tes.
Serrer les vis de disque de frein, les vis de fixation d’étrier
de frein, les vis de maîte-cylindre et les vis de raccord.
√
Remplacer les plaquettes de frein.
√
Remplacer le liquide de frein. Chaque année
√
22
*
Fourche avant
Remplacer les bagues d’étanchéité. Remplacer l’huile de fourche. Nettoyer le joint cache-poussière et lubrifier à l’aide de grai\
sseà base de savon au lithium.

Régler si nécessaire.
Contrôler le fonctionnement et s’assurer de l’absence de fuites\
d’huile.
√
√√
√
√
√
√
23
*Combiné
ressort-amortisseur Contrôler le fonctionnement et régler.
Serrer si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
√
(Après
avoir lavé
la moto ou avoir roulé sous lapluie.)
U1SN83F0.book Page 5 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-6
7
FAU42012
N.B.Entretien des freins hydrauliques
• Contrôler régulièrement les niveaux du liquide de frein et, si nécessaire, faire l’appoint de liquide.N˚ ÉLÉMENTS TRAVAIL À EFFECTUERAprès
le rodage Chaque
course
Chaque
troisième course Chaque
cinquième course
Quand
nécessaire
√
√
√
√
√ √
√
√ √
√
√
√ √
√
√

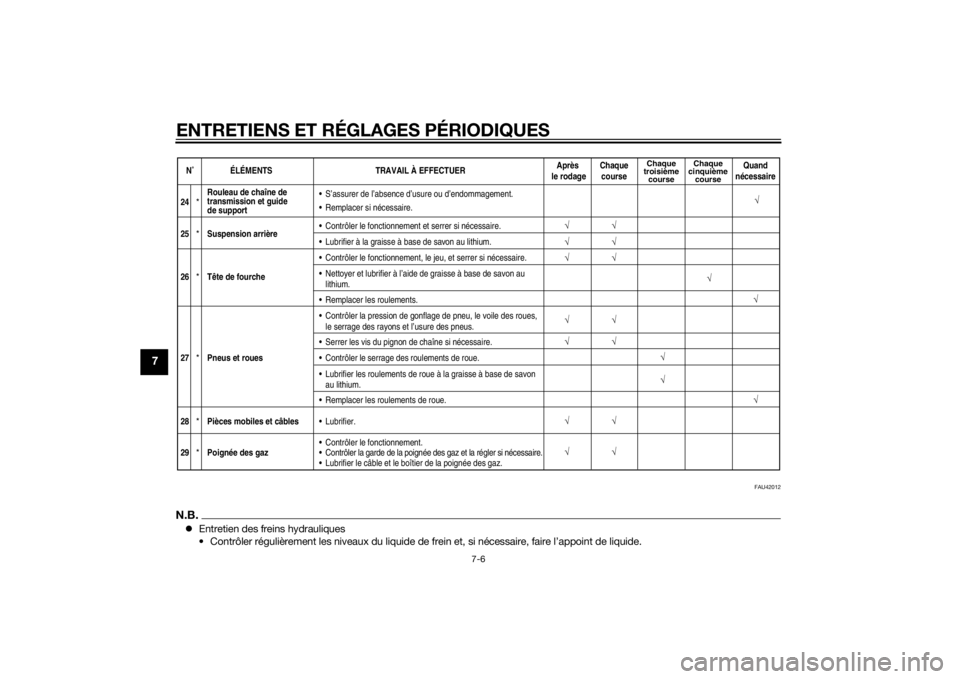

26
*Tête de fourche Contrôler le fonctionnement, le jeu, et serrer si nécessaire.
Nettoyer et lubrifier à l’aide de graisse à base de savon au lithium.
Remplacer les roulements.
27*Pneus et roues Contrôler la pression de gonflage de pneu, le voile des roues,
le serrage des rayons et l’usure des pneus.
Serrer les vis du pignon de chaîne si nécessaire.
Contrôler le serrage des roulements de roue.
Lubrifier les roulements de roue à la graisse à base de savon au lithium.
Remplacer les roulements de roue.
28*Pièces mobiles et câbles Lubrifier.
29*Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée des gaz et la régler si néc\
essaire.
Lubrifier le câble et le boîtier de la poignée des gaz.
√
24
*Rouleau de chaîne de
transmission et guide
de support
Remplacer si nécessaire. S’assurer de l’absence d’usure ou d’endommagement.
25*Suspension arrière Contrôler le fonctionnement et serrer si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
√
√√
√
U1SN83F0.book Page 6 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-7
7
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U1SN83F0.book Page 7 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-8
7
FAU19614
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.

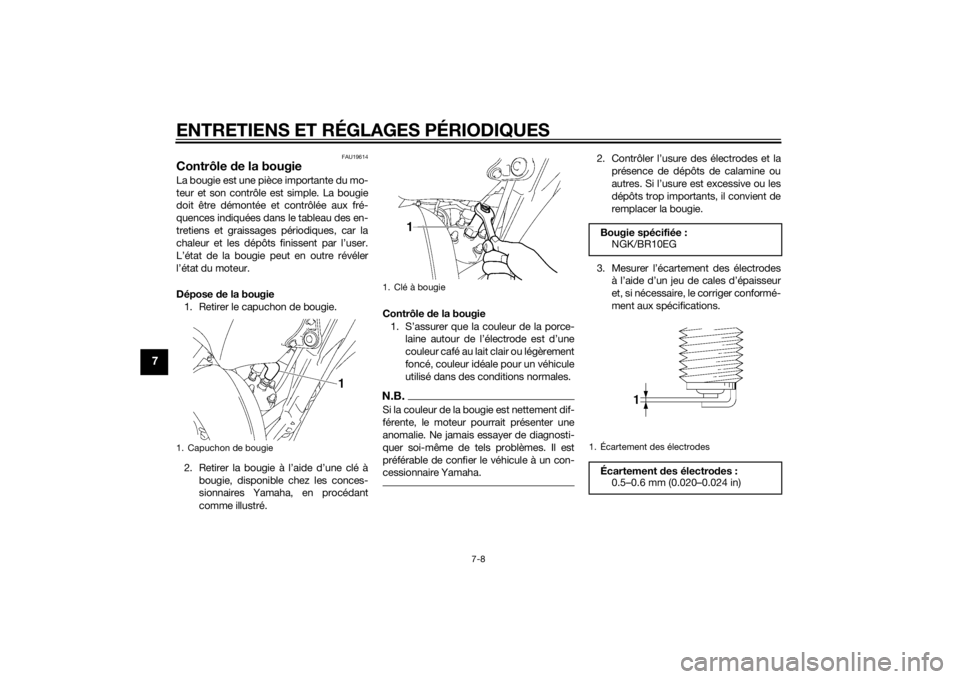

Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Retirer la bougie à l’aide d’une clé à bougie, disponible chez les conces-
sionnaires Yamaha, en procédant
comme illustré. Contrôle
de la bougie
1. S’assurer que la couleur de la porce- laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un jeu de cales d’épaisseur
et, si nécessaire, le corriger conformé-
ment aux spécifications.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée :NGK/BR10EG1. Écartement des électrodesÉcartement des électro des :
0.5–0.6 mm (0.020–0.024 in)
U1SN83F0.book Page 8 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
7
Mise en place de la bougie
1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
FAU41449
Huile de boîte de vitessesIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau de la
boîte de vitesses. Si une fuite est détectée,
faire contrôler et réparer la moto par un
concessionnaire Yamaha. Il convient égale-
ment de changer l’huile de boîte de vi-
tesses aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer la moto sur un plan horizontal et veiller à ce qu’elle soit dressée à la
verticale.
3. Disposer un bac à vidange sous le carter de boîte de vitesses afin d’y re-
cueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la vis de vidange de la boîte de vitesses
et son joint afin de vidanger l’huile de
la boîte de vitesses. 5. Remonter la vis de vidange et son joint
neuf, puis serrer la vis au couple spé-
cifié.
6. Remettre à niveau en ajoutant la quantité spécifiée de l’huile de boîte
de vitesses recommandée, puis re-
monter et serrer le bouchon de rem-
plissage d’huile.
Couple
de serrage :
Bougie : 20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Bouchon de remplissage de l’huile de boîte
de vitesses
2. Vis de vidange de la boîte de vitesses
3. Joint
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
3
U1SN83F0.book Page 9 Wednesday, September 3, 2014 3:58 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
7
ATTENTION
FCA10453
Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile de boîte
d e vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
d e gra de diesel “CD” ni des huiles
d e gra de supérieur à celui spécifié.
S’assurer également de ne pas uti-
liser une huile portant la désigna-
tion “ENERGY CONSERVING II” ou
la même d ésignation avec un chif-
fre plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vi-
tesses.7. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
FAU20071
Liqui de de refroid issementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAUM1296
Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-

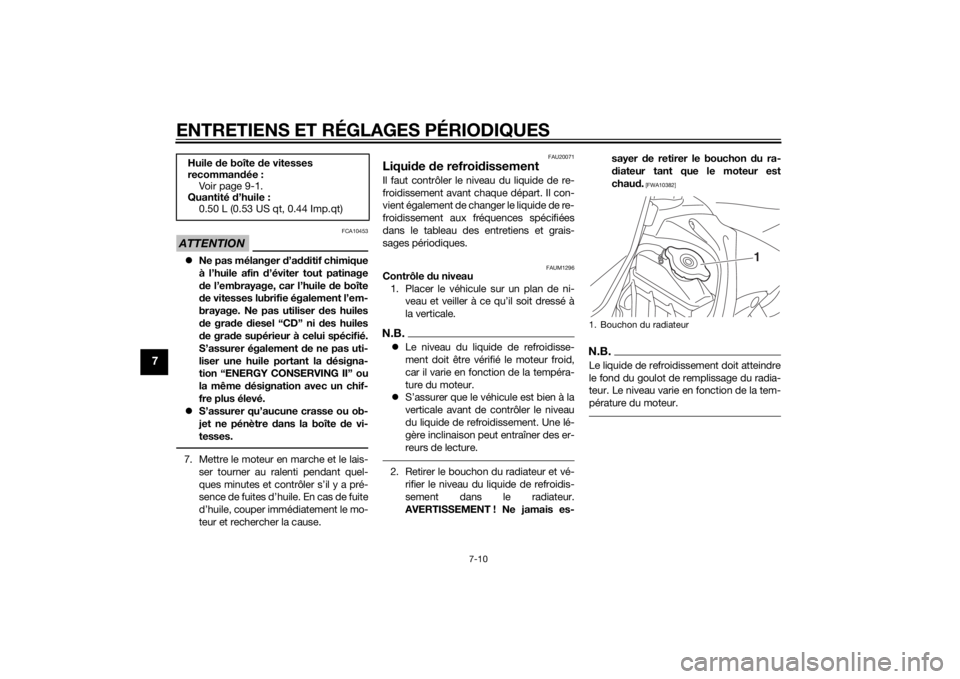

reurs de lecture.2. Retirer le bouchon du radiateur et vé-
rifier le niveau du liquide de refroidis-
sement dans le radiateur.
AVERTISSEMENT ! Ne jamais es- sayer
de retirer le bouchon du ra-
d iateur tant que le moteur est
chau d.
[FWA10382]
N.B.Le liquide de refroidissement doit atteindre
le fond du goulot de remplissage du radia-
teur. Le niveau varie en fonction de la tem-
pérature du moteur.
Huile de boîte de vitesses
recomman dée :
Vo i r p a g e 9 - 1 .
Quantité d’huile :
0.50 L (0.53 US qt, 0.44 Imp.qt)
1. Bouchon du radiateur
1
