MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770M
Tabela de lubrificação e manutenção geralN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento do filtro
de ar• Substitua.√√
2Embraiagem• Verifique o funcionamento.
•Ajuste.√√√√√
3*Travão dianteiro• Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Travão traseiro• Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Tubos dos travões• Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e
a articulação estão correctos.√√√√√
• Substitua. Cada 4 anos
6*Rodas• Verifique se apresentam desgaste
ou danos e se o raio está aperta-
do.
• Se necessário, aperte os raios.√√√√√
7*Pneus• Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija.√√√√√
U2BDP1P0.book Page 5 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
8*Rolamentos de roda• Verifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
9*Braço oscilante• Verifique o funcionamento e se
apresenta uma folga excessiva.√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10Corrente de trans-
missão• Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa-
mente a corrente com lubrificante
especial para correntes de anel
de vedação em O.A cada 500 km (300 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
11*Rolamentos da di-
recção• Verifique a folga dos rolamentos e
se a direcção está dura.√√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
12*Fixadores do chas-
sis• Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados.√√√√√
13Eixo de pivô da ala-
vanca do travão• Lubrifique com graxa de silicone.√√√√√
14Eixo de pivô do pe-
dal do travão• Lubrifique com graxa de silicone.√√√√√
15Eixo de pivô da ala-
vanca da embraia-
gem• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2BDP1P0.book Page 6 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
16 Descanso lateral• Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
17*Interruptor do des-
canso lateral• Verifique o funcionamento.√√√√√√
18*Forquilha dianteira• Verifique o funcionamento e se
apresenta fuga de óleo.√√√√
19*Amortecedor de
choques• Verifique o funcionamento e se o
amortecedor tem fuga de óleo.√√√√
20*Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de
ligação• Verifique o funcionamento.√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√
21 Óleo do motor•Mude.
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
22Elemento do filtro
de óleo do motor• Substitua.√√√
23*Sistema de refrige-
ração• Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
• Substitua o refrigerante. Cada 3 anos
24*Interruptores dos
travões dianteiro e
traseiro• Verifique o funcionamento.√√√√√√
25Peças de movimen-
to e cabos• Lubrifique.√√√√√ N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2BDP1P0.book Page 7 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAUM1891
NOTASubstitua o elemento do filtro de ar mais frequentemente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Substitua os componentes internos do cilindro mestre do travão e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.26*Punho do acelera-
dor• Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti-
mento do punho.√√√√√
27*Luzes, sinais e in-
terruptores• Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.√√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2BDP1P0.book Page 8 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18773
Remoção e instalação dos pai-
néisOs painéis ilustrados têm de ser retirados
para se efetuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAUM3580
Painel A
Remoção do painelRetire as cavilhas e o fixador rápido para
depois retirar o painel.
Instalação do painelColoque o painel na posição original e, de-
pois, coloque as cavilhas e o fixador rápi-
do.
Painel B
Remoção do painelRetire as cavilhas e depois o painel.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale as cavilhas.

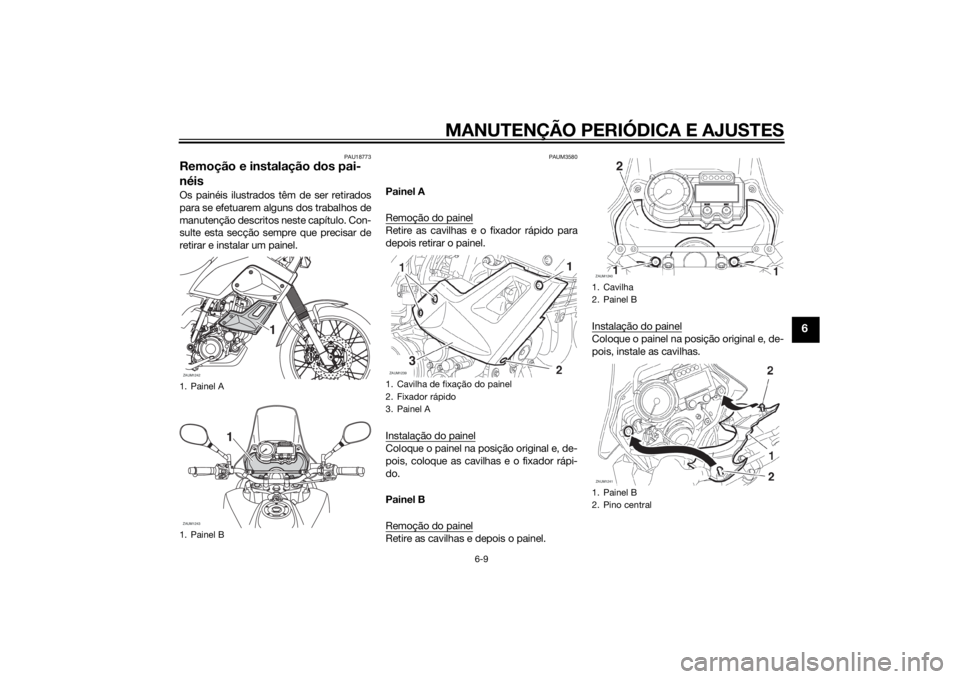

1. Painel A
1. Painel BZAUM1242
1
ZAUM1243
1
1. Cavilha de fixação do painel
2. Fixador rápido
3. Painel A
3
ZAUM1239
1. Cavilha
2. Painel B
1. Painel B
2. Pino central
2
ZAUM1240ZAUM1241
U2BDP1P0.book Page 9 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
PAU19605
Verificação da vela de igniçãoA vela de ignição é um componente impor-
tante do motor, que é fácil de verificar. Uma
vez que o calor e os resíduos provocarão a
erosão lenta da vela de ignição, a vela de
ignição deverá ser removida e verificada de
acordo com a tabela de lubrificação e ma-
nutenção periódica. Para além disso, o es-
tado da vela de ignição pode revelar o
estado do motor.
Remoção da vela de ignição
1. Retire a tampa da vela de ignição.
2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação da vela de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central da vela de
ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).
NOTASe a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.2. Verifique a vela de ignição quanto à
erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário.
3. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.Instalação da vela de ignição
1. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela.
2. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.

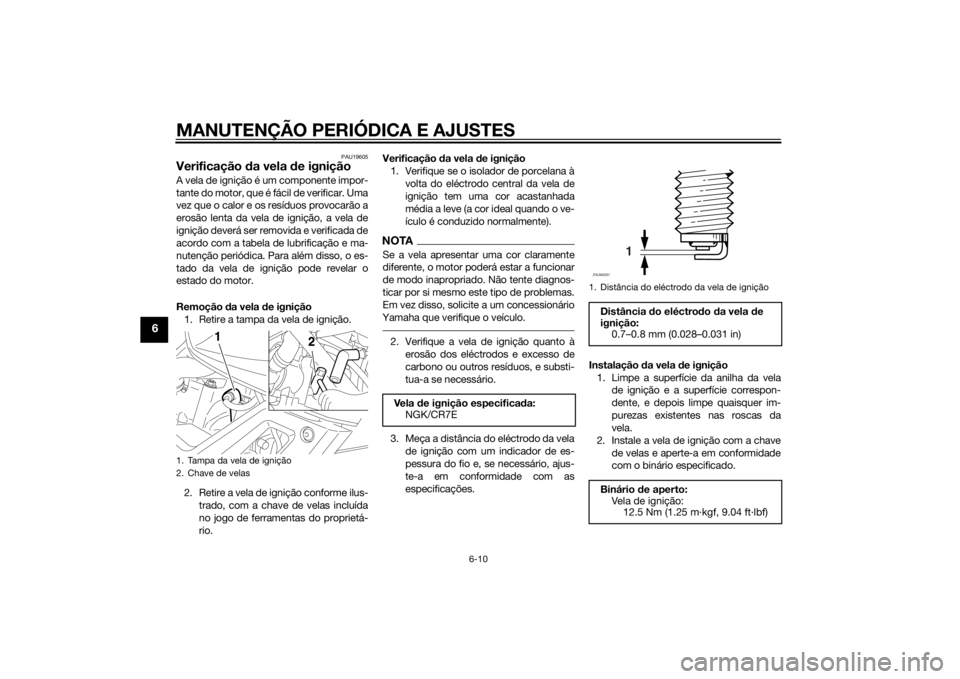

1. Tampa da vela de ignição
2. Chave de velas
Ve l a de ignição especificada:
NGK/CR7E
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
ZAUM0037
U2BDP1P0.book Page 10 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.3. Instale a tampa da vela de ignição.
PAUB1567
Óleo do motor e elemento do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical.NOTADurante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura.2. Coloque o motor em funcionamento,
deixe-o aquecer durante 10…15 minu-
tos e depois, desligue-o.
3. Remova a tampa de enchimento de
óleo, limpe a vareta medidora de nível,
volte a inseri-la no orifício de enchi-
mento de óleo (sem a apertar) e, em
seguida, retire-a novamente para veri-
ficar o nível do óleo. AVISO! Nunca
retire a tampa de enchimento deóleo do motor depois de uma utili-
zação a alta velocidade, caso con-
trário o óleo do motor quente pode
esguichar e causar danos ou feri-
mentos. Aguarde sempre que o
óleo do motor arrefeça suficiente-
mente antes de retirar a tampa de
enchimento de óleo.
[PWA17640]
NOTAO depósito de óleo do motor situa-se
dentro do chassis.
O óleo do motor deverá situar-se en-
tre as marcas de nível máximo e míni-

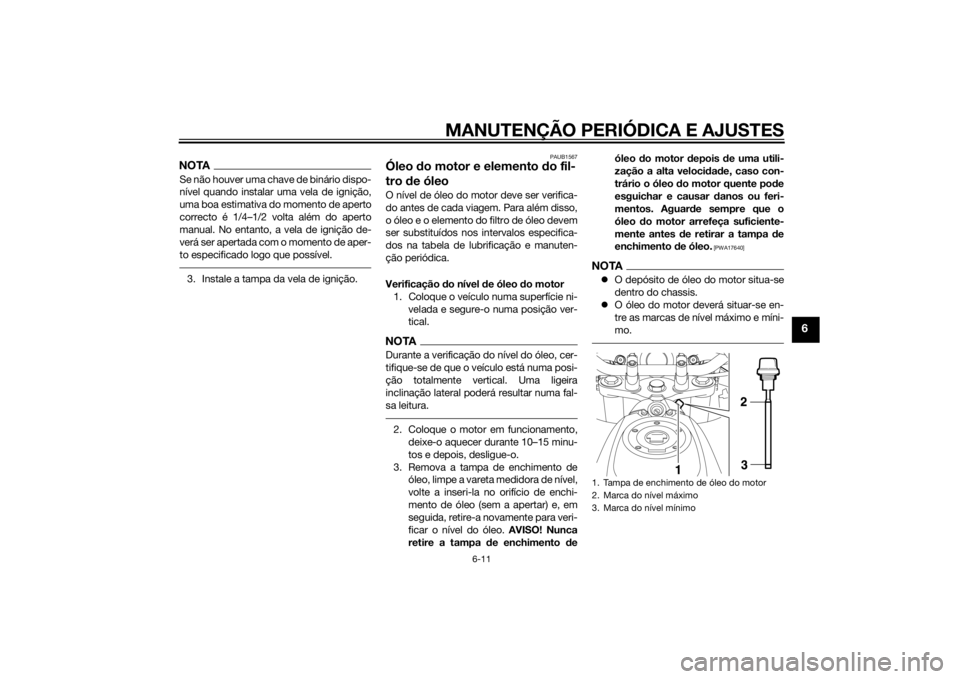

mo.1. Tampa de enchimento de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
U2BDP1P0.book Page 11 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível. PRECAUÇÃO:
Não utilize o veículo até ter a certe-
za de que o nível de óleo do motor é
suficiente.
[PCA10012]
5. Instale a tampa de enchimento de
óleo.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Remova a protecção do motor, reti-
rando os parafusos.3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo
do motor e a cavilha de drenagem
para drenar o óleo do cárter.
5. Retire a cavilha de drenagem para
drenar o óleo do respectivo depósito.6. Retire a cavilha de drenagem do ele-
mento do filtro de óleo para drenar o
óleo do elemento do filtro de óleo.
NOTAIgnore os passos 7…9 se não desejar subs-
tituir o elemento do filtro de óleo.7. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.

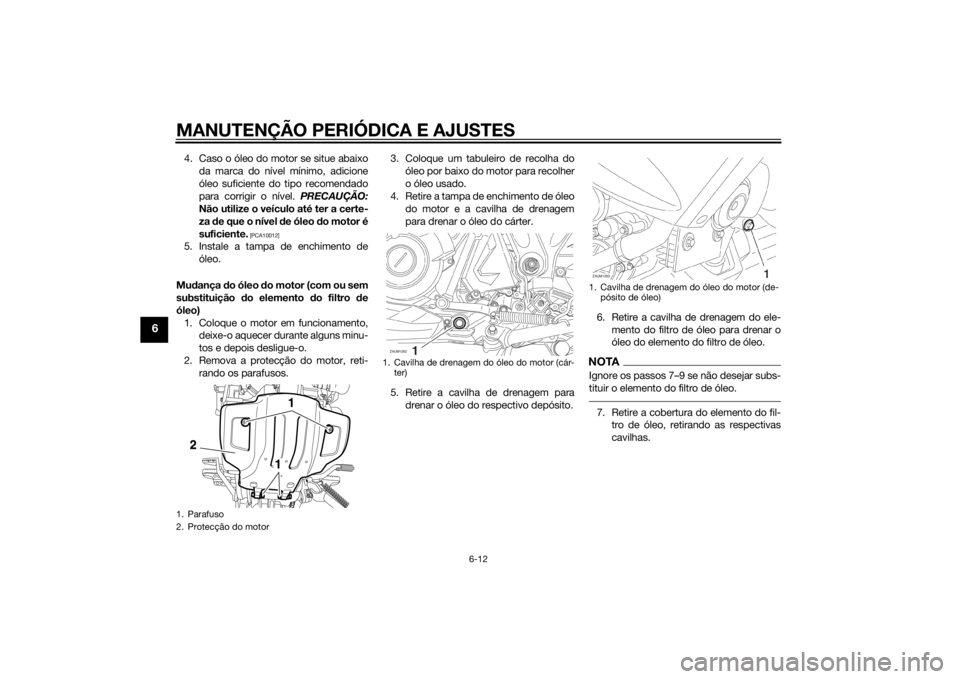

1. Parafuso
2. Protecção do motor
1. Cavilha de drenagem do óleo do motor (cár-
ter)ZAUM1262
1. Cavilha de drenagem do óleo do motor (de-
pósito de óleo)ZAUM1263
U2BDP1P0.book Page 12 Thursday, December 18, 2014 4:29 PM
