2015 YAMAHA XT660Z Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
NOTAEste indicador de combustível está equipa-
do com um sistema de autodiagnóstico. Se
o circuito eléctrico apresentar alguma fa-
lha, começam a piscar todos os segmen-
tos. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o cir-
cuito eléctrico.Dispositivos de autodiagnóstico
Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários cir-
cuitos eléctricos.Se algum dos circuitos eléctricos do motor
estiver defeituoso, a luz de advertência de
problema no motor fica intermitente. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o veículo.
(para modelos com sistema ABS)
Se algum dos circuitos eléctricos do ABS
estiver defeituoso, a luz de advertência do
ABS acende-se. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o veículo.
Este modelo está também equipado com
um dispositivo de autodiagnóstico para o
sistema imobilizador.
Se algum dos circuitos do sistema imobili-
zador estiver defeituoso, o indicador lumi-
noso do sistema imobilizador fica
intermitente. Se isto acontecer, solicite a
um concessionário Yamaha que verifique o
veículo.
NOTASe o indicador luminoso piscar lentamente
cinco vezes, e depois piscar duas vezes rá-
pida e repetidamente, pode tratar-se de um
erro causado por uma interferência do
transmissor-recetor. Se isto acontecer,
tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
1. Luz de advertência do sistema de travão an-
tibloqueio (ABS) Ž (para modelos com
sistema ABS)
2. Indicador luminoso do sistema imobilizador

3. Luz de advertência de problema no motor

ABS
U2BDP1P0.book Page 8 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU1234H

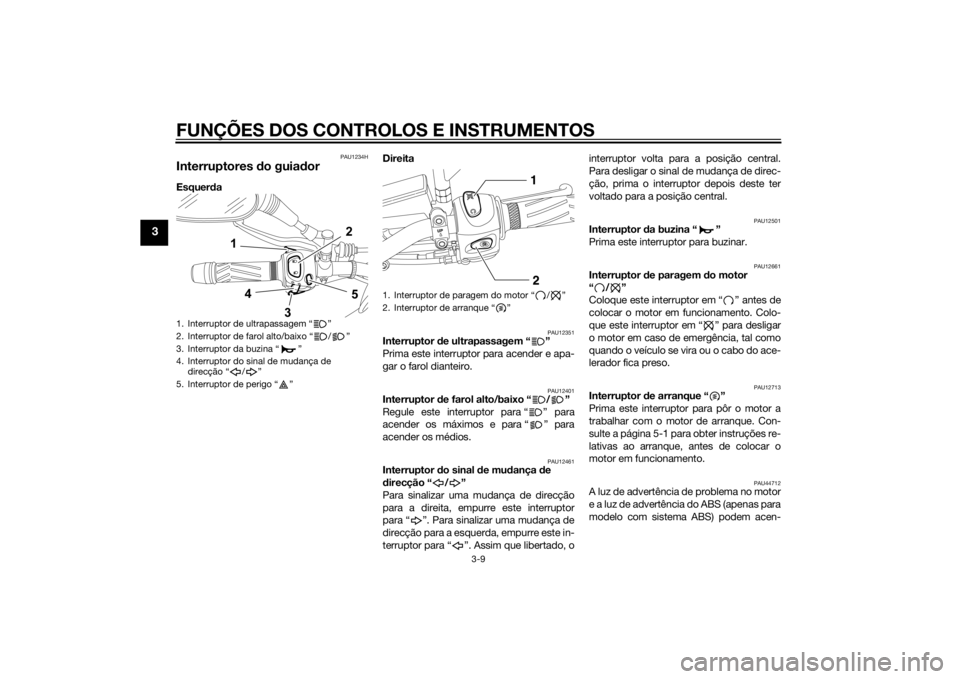

Interruptores do guiadorEsquerdaDireita
PAU12351
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor do sinal de mudança de
direcção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12661
Interruptor de paragem do motor
“/”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar
o motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12713
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-1 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU44712
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) podem acen-
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor da buzina “ ”
4. Interruptor do sinal de mudança de
direcção “ / ”
5. Interruptor de perigo “ ”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
U2BDP1P0.book Page 9 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
der-se quando a chave é rodada para “ON”
e o interruptor de arranque é premido, mas
isto não indica qualquer avaria.
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o mo-
tor desligado, caso contrário a bateria
pode descarregar.
PAU12821

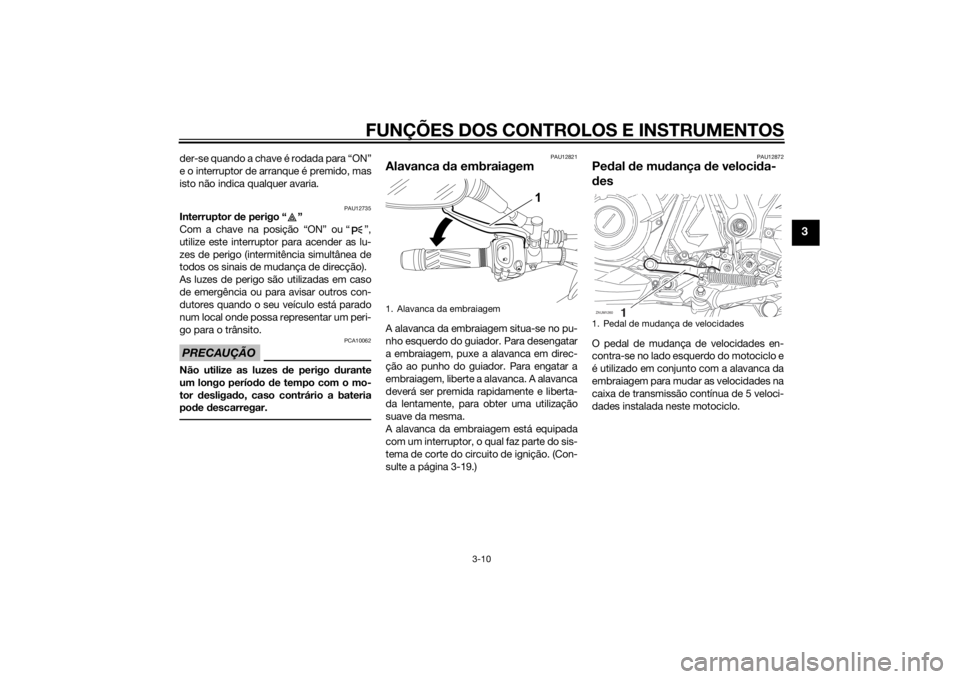

Alavanca da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19.)
PAU12872
Pedal de mudança de velocida-
desO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidadesZAUM1260
U2BDP1P0.book Page 10 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU26825

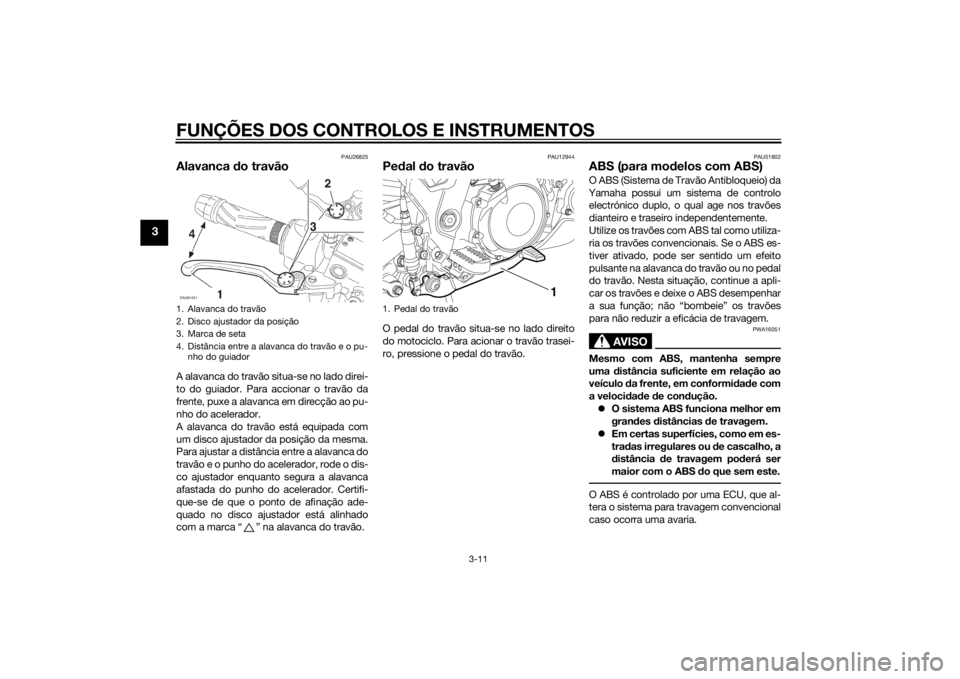

Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU12944
Pedal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU51802
ABS (para modelos com ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
1. Alavanca do travão
2. Disco ajustador da posição
3. Marca de seta
4. Distância entre a alavanca do travão e o pu-
nho do guiador
11
1
ZAUM1251
1. Pedal do travão
U2BDP1P0.book Page 11 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3

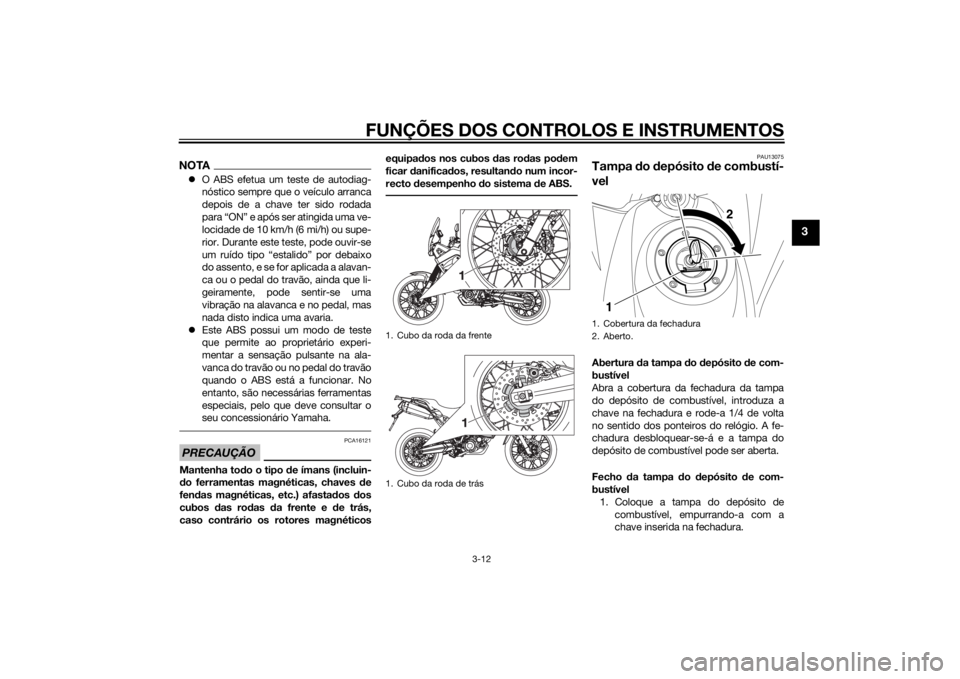

NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16121
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,
caso contrário os rotores magnéticosequipados nos cubos das rodas podem
ficar danificados, resultando num incor-
recto desempenho do sistema de ABS.
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de
combustível, empurrando-a com a
chave inserida na fechadura.
1. Cubo da roda da frente
1. Cubo da roda de trás
1. Cobertura da fechadura
2. Aberto.
U2BDP1P0.book Page 12 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

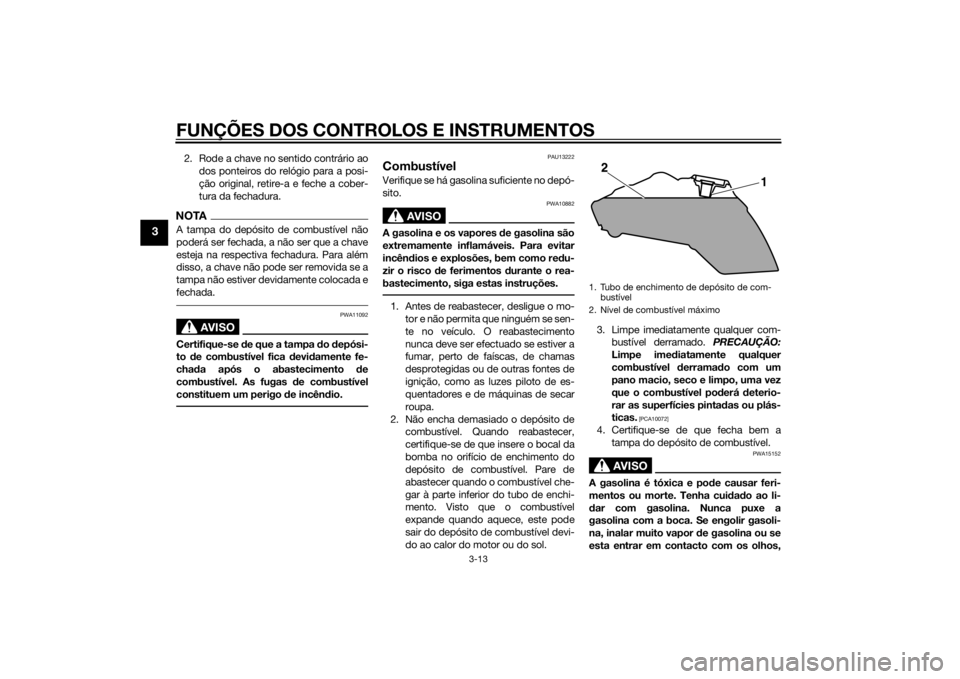

2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
U2BDP1P0.book Page 13 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU49463
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
PAUB1302
Tubo de respiração/descarga do
depósito de combustívelAntes de utilizar o motociclo:
Verifique a ligação do tubo de respira-
ção/descarga do depósito de com-
bustível.
Verifique se existem fendas ou danos
no tubo de respiração/descarga do
depósito de combustível e substitua-
o se necessário.
Certifique-se de que a extremidade
do tubo de respiração/descarga do
depósito de combustível não está blo-
queada e limpe-a, se necessário. Combustível recomendado:
Apenas gasolina sem chumbo com
índice de octano superior ao normal
Capacidade do depósito de com-
bustível:
23.0 L (6.07 US gal, 5.06 Imp.gal)
Quantidade da reserva de combus-
tível:
XT660Z 6.7 L (1.77 US gal,
1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal,

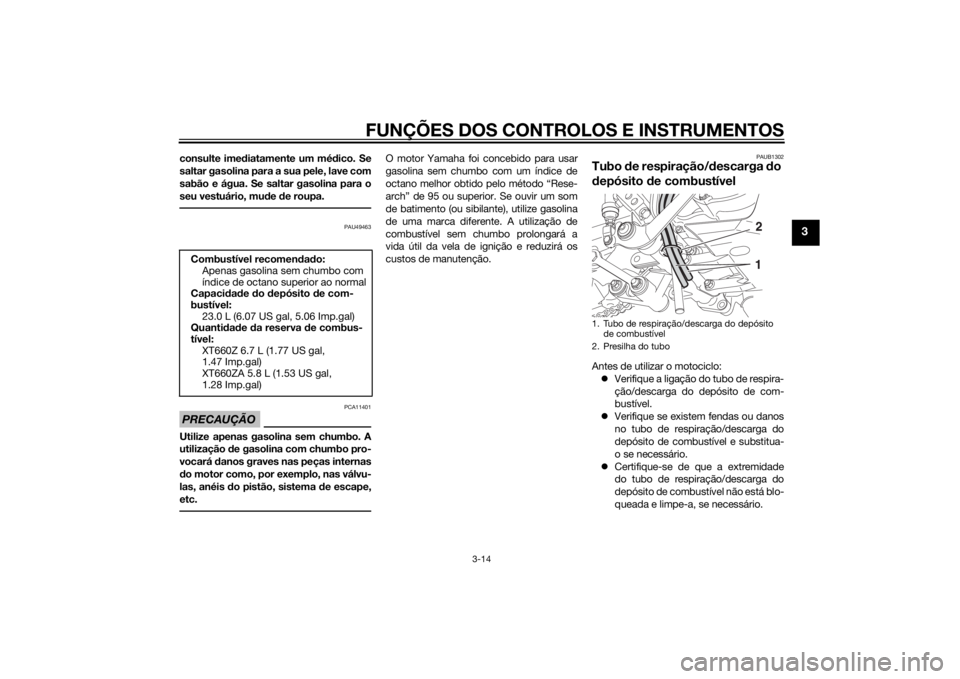

1.28 Imp.gal)1. Tubo de respiração/descarga do depósito
de combustível
2. Presilha do tubo
U2BDP1P0.book Page 14 Thursday, December 18, 2014 4:29 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
Certifique-se de que o tubo de respi-
ração/descarga do depósito de com-
bustível está encaminhado pelo
grampo.
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U2BDP1P0.book Page 15 Thursday, December 18, 2014 4:29 PM
