2015 YAMAHA XT660Z Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU44792
Roda da frente (para modelos
sem sistema ABS)
AVISO
PWA14841
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-
va e instale a roda.
PAU56480
Remoção da roda dianteira
AVISO
PWA10822
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte as cavilhas de aperto do
eixo da roda dianteira, o eixo da roda
e as cavilhas da pinça do travão.2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na secção anterior “Suporte do moto-
ciclo”.
3. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar as pinças do
travão, caso contrário as pastilhas
do travão serão fechadas forçada-
mente.
[PCA11052]
4. Puxe o eixo da roda para fora e retire
a roda.
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.2. Introduza o eixo da roda.
3. Instale as pinças do travão, colocan-
do as respetivas cavilhas.
NOTACertifique-se de que existe espaço sufi-
ciente entre as pastilhas do travão antes de
instalar as pinças nos discos do travão.4. Desça a roda da frente de modo a que
fique apoiada no chão.
5. Aperte o eixo da roda e as cavilhas da
pinça do travão de acordo com os bi-
nários especificados.PRECAUÇÃO
PCAB0062
Verifique se o disco do travão direito fica
posicionado exactamente entre as pas-
tilhas do travão, para evitar uma possí-
vel resistência do travão. Bata na lateral
da perna direita da forquilha para posi-
cionar correctamente o disco.6. Aperte a cavilha de aperto do eixo da
roda A e, depois, a cavilha de aperto
B em conformidade com os respeti-
vos binários especificados.
7. Volte a apertar a cavilha de aperto A
em conformidade com o binário espe-
cificado.

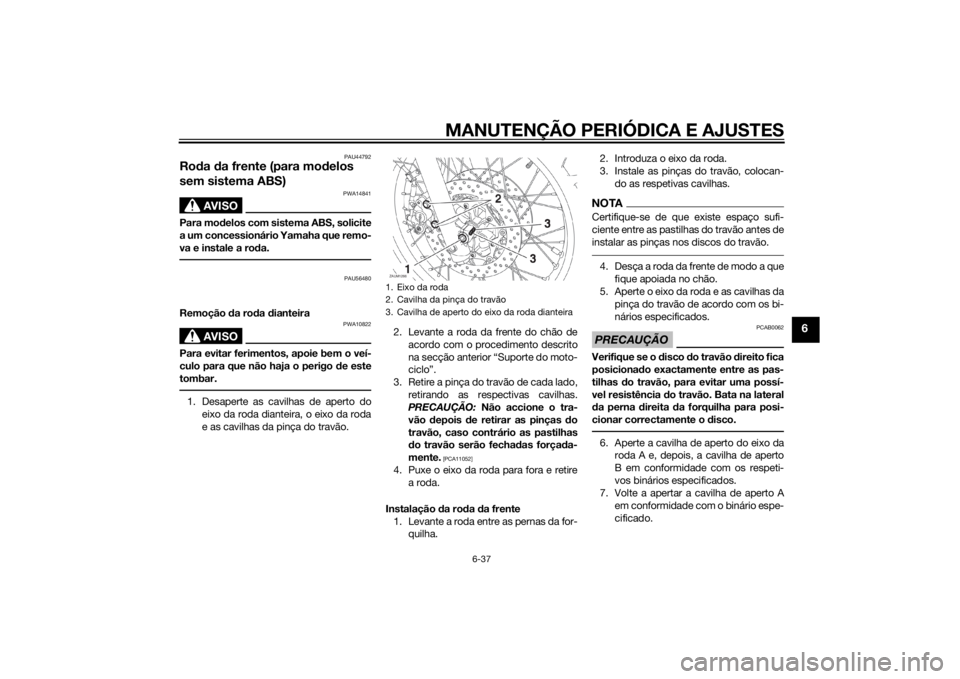

1. Eixo da roda
2. Cavilha da pinça do travão
3. Cavilha de aperto do eixo da roda dianteiraZAUM1266
U2BDP1P0.book Page 37 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
8. Acione a alavanca do travão várias ve-
zes e, depois, mantendo a alavanca
do travão apertada, exerça força no
sentido descendente sobre o guiador
várias vezes para verificar se a forqui-
lha está a funcionar devidamente.
PAU44802
Roda de trás (para modelos sem
sistema ABS)
AVISO
PWA14841
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-
va e instale a roda.
PAU56711
Remoção da roda de trás
AVISO
PWA10822
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte a porca do eixo.2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-36.
3. Retire a porca do eixo.
4. Desaperte totalmente a contraporca
em ambos os lados do braço oscilan-
te.
5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmen-
te na direcção (a) e empurre a roda
para a frente. Binários de aperto:
Eixo da roda:
59 Nm
Cavilha de aperto do eixo da roda
da frente:
18 Nm
Cavilha da pinça do travão:
40 Nm

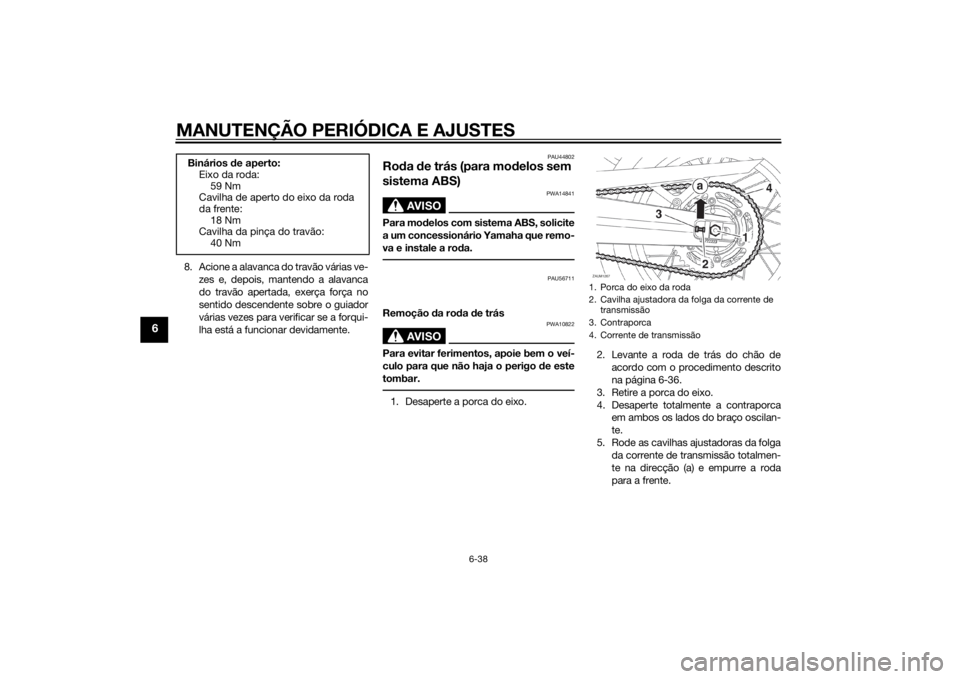

1. Porca do eixo da roda
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Corrente de transmissãoZAUM1267
U2BDP1P0.book Page 38 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
6. Retire a corrente de transmissão do
carreto traseiro.NOTASe for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.
Não é possível retirar a corrente de
transmissão.7. Enquanto segura no braço da pinça
do travão, puxe o eixo da roda para
fora e retire a roda. PRECAUÇÃO:
Não accione o travão depois de aroda e o disco do travão terem sido
removidos, caso contrário as pasti-
lhas do travão serão forçadas a fe-
char.
[PCA11073]
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.NOTACertifique-se de que a fenda no braço
da pinça do travão está encaixado so-
bre o retentor no braço oscilante.
Certifique-se de que existe espaço
suficiente entre as pastilhas do travão
antes de instalar a roda.2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo e, de seguida,
desça a roda de trás até esta assentar
no chão.
4. Ajuste a folga da corrente de trans-
missão. (Consulte a página 6-24.)
5. Acione o travão traseiro várias vezes
e, depois, aperte a porca do eixo em
conformidade com o binário especifi-
cado.

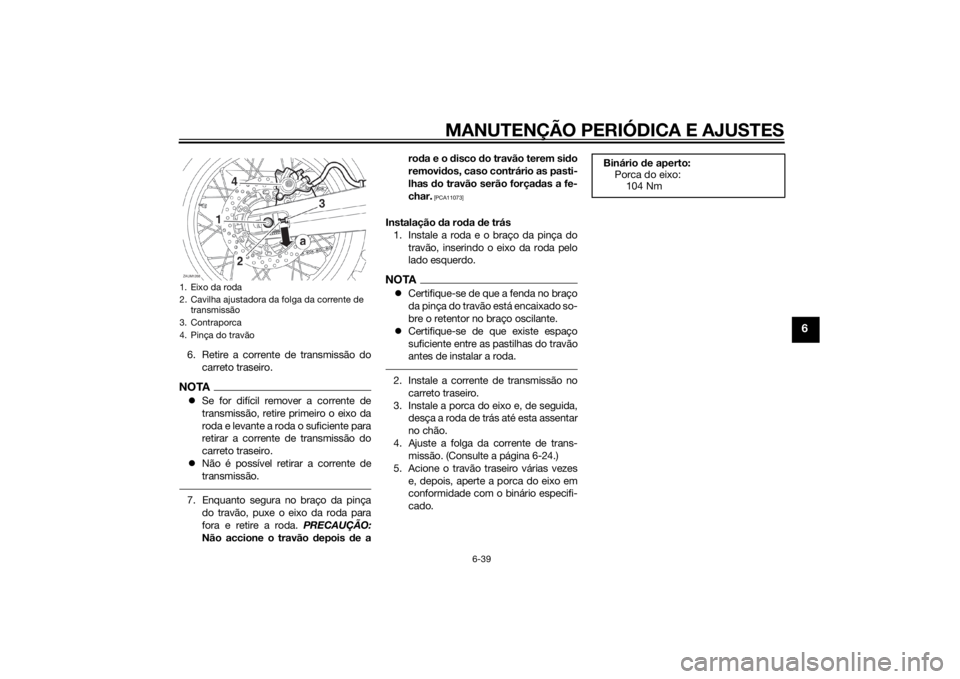

1. Eixo da roda
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Pinça do travãoZAUM1268
Binário de aperto:
Porca do eixo:
104 Nm
U2BDP1P0.book Page 39 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6
PAU25872
Detecção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
U2BDP1P0.book Page 40 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
PAU42706
Tabelas de detecção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Accione o motor de arranque eléctrico.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligacoes dos fios da bateria e,
se necessario, solicite a um
concessionario Yamaha que a carregue.
U2BDP1P0.book Page 41 Thursday, December 18, 2014 4:29 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6

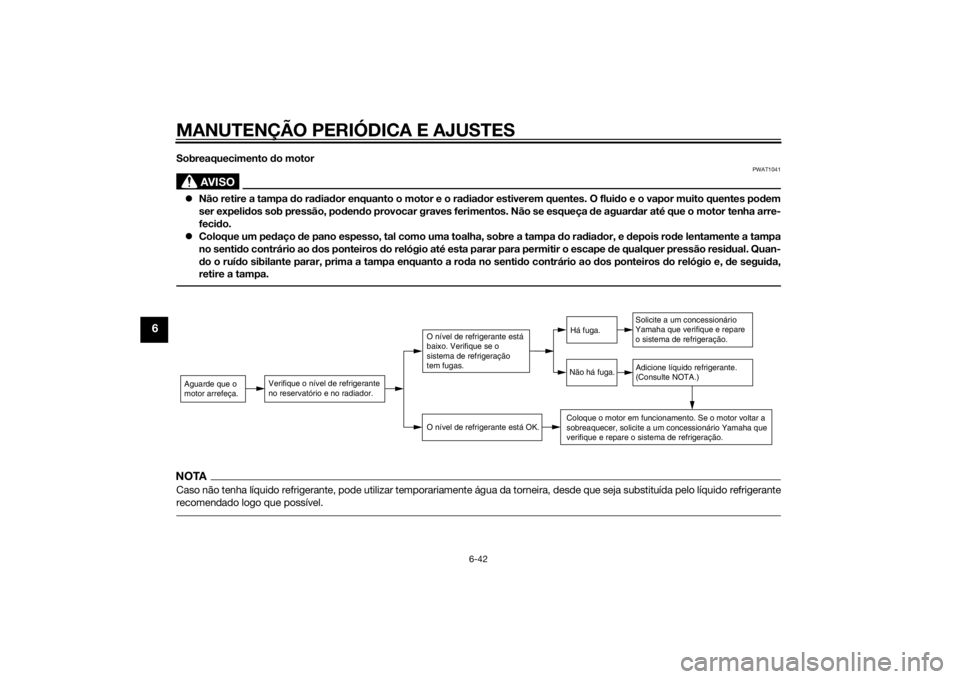

Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.
Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U2BDP1P0.book Page 42 Thursday, December 18, 2014 4:29 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU26005
CuidadosEmbora a concepção aberta de um moto-
ciclo revele o encanto da tecnologia, torna-
o também mais vulnerável. Poderá desen-
volver-se ferrugem e corrosão mesmo que
sejam utilizados componentes de alta qua-
lidade. Embora um tubo de escape enferru-
jado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo a tampa da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produtonos vedantes, anilhas, carretos, cor-
rente de transmissão e eixos das ro-
das. Enxagúe sempre a sujidade e o
desengordurante com água.
Limpeza
PRECAUÇÃO
PCA10773
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.
Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resí
duos de
U2BDP1P0.book Page 1 Thursday, December 18, 2014 4:29 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.
Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou electrólito.
Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.
Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compostos
de limpeza para plásticos podem
deixar riscos no pára-vento. Teste oproduto numa pequena parte ocul-
ta do pára-vento, para se assegurar
de que não deixa ficar marcas. Se o
pára-vento ficar riscado, utilize um
composto de polimento de qualida-
de para plástico após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utilize
água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10792]
2. Aplique um spray anti-corrosão em
todas as superfícies metálicas, in-
cluindo as cromadas e niqueladas,
para evitar a corrosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável, incluindo o sis-
tema de escape. (Mesmo a
descoloração dos sistemas de esca-
pe em aço inoxidável induzida termi-
camente pode ser removida através
de polimento.)
U2BDP1P0.book Page 2 Thursday, December 18, 2014 4:29 PM
