COMMANDES ET INSTRUMENTS
3-26
3
d’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer imméd iate-
ment de vêtements.
FAU58110
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.

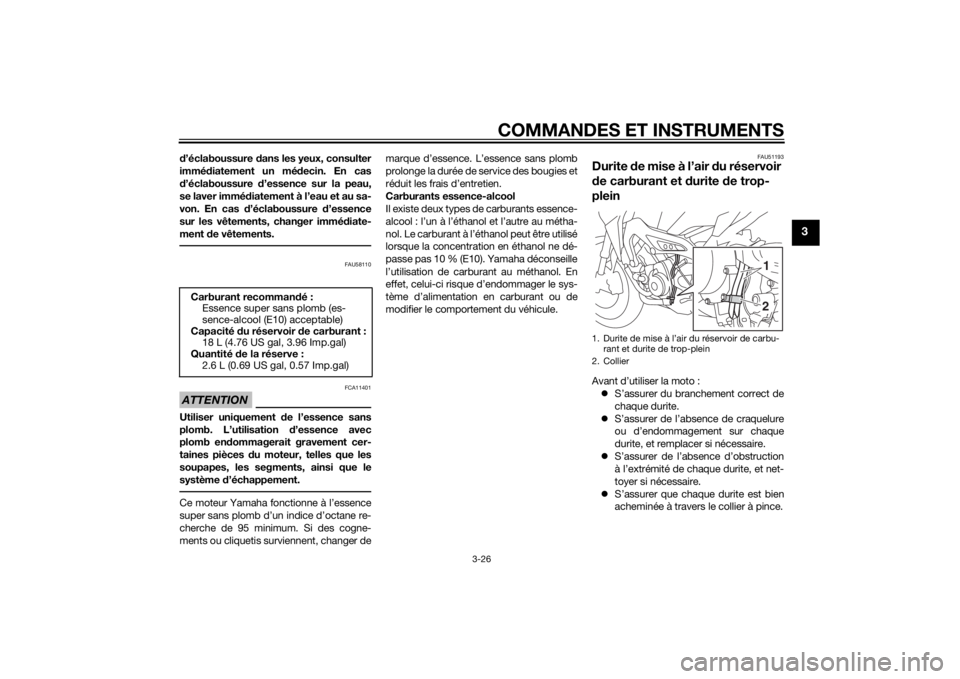

FAU51193
Durite
de mise à l’air d u réservoir
d e carburant et durite de trop-
pleinAvant d’utiliser la moto :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de craquelure
ou d’endommagement sur chaque
durite, et remplacer si nécessaire.
 S’assurer de l’absence d’obstruction
à l’extrémité de chaque durite, et net-
toyer si nécessaire.
 S’assurer que chaque durite est bien
acheminée à travers le collier à pince.
Carburant recomman
dé:
Essence super sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
18 L (4.76 US gal, 3.96 Imp.gal)
Quantité de la réserve :
2.6 L (0.69 US gal, 0.57 Imp.gal)1. Durite de mise à l’air du réservoir de carbu-
rant et durite de trop-plein
2. Collier
21
U2PPF0F0.book Page 26 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-27
3
FAU13434

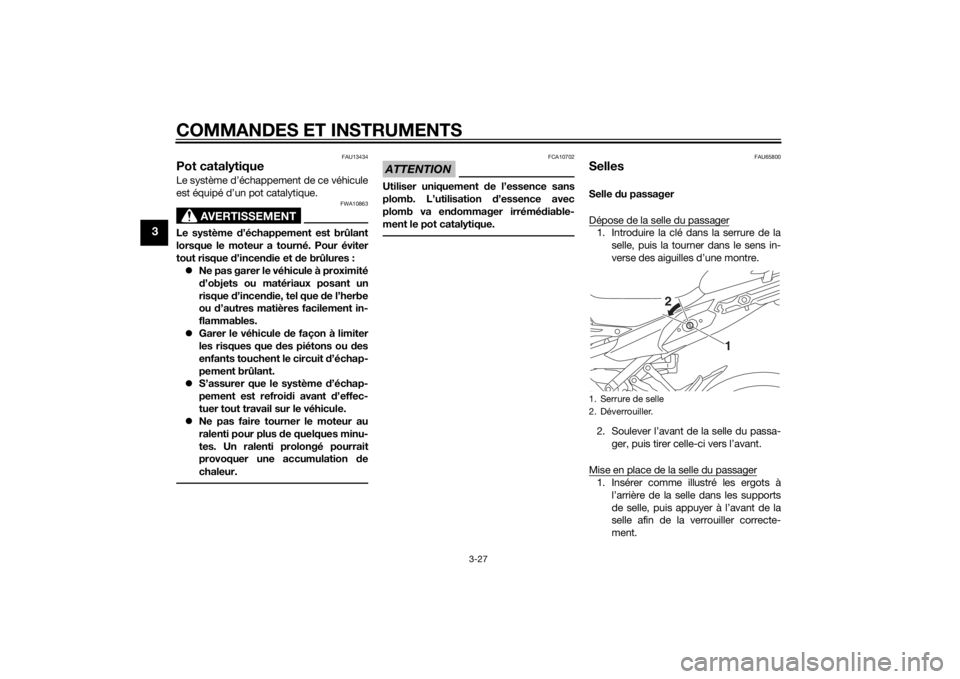

Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures : Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU65800

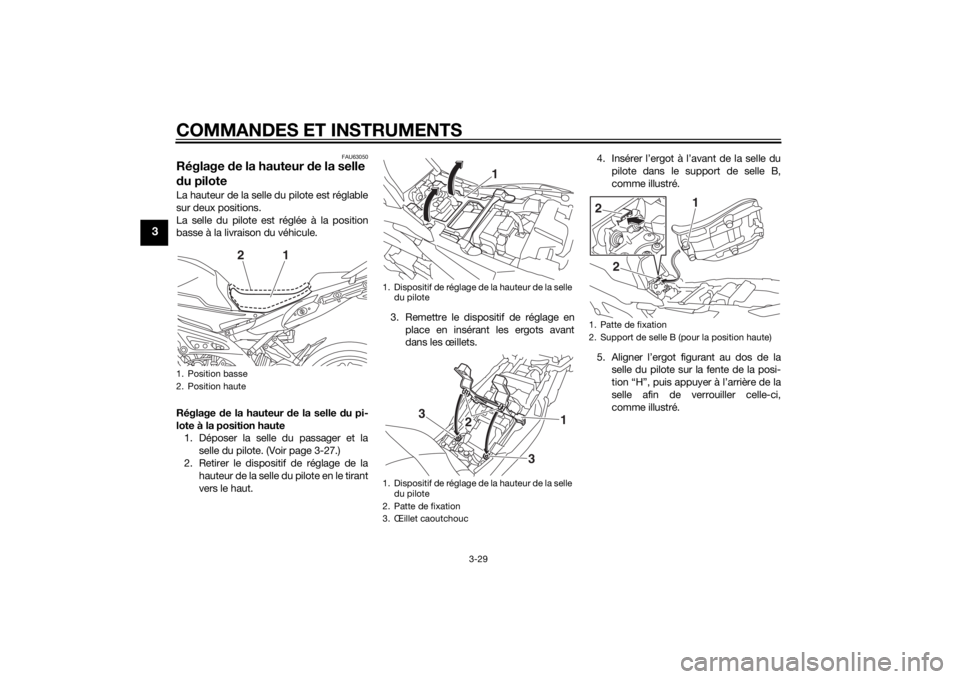

SellesSelle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du passa- ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer comme illustré les ergots à l’arrière de la selle dans les supports
de selle, puis appuyer à l’avant de la
selle afin de la verrouiller correcte-
ment.1. Serrure de selle
2. Déverrouiller.
1
2
U2PPF1F0.book Page 27 Tuesday, September 2, 2014 5:54 PM

COMMANDES ET INSTRUMENTS
3-28
3
2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Déposer le capuchon, pousser le le- vier de verrouillage de la selle du pi-
lote, situé sous l’arrière de la selle,
vers la gauche comme illustré, puis re-
tirer la selle. Mise en place de la selle du pilote
1. Installer le capuchon en veillant à diri-
ger la flèche vers l’avant.
2. Insérer l’ergot à l’avant de la selle dans le support de selle, comme illus-
tré, puis appuyer à l’arrière de la selle
afin de la verrouiller. 3. Remettre la selle du passager en
place.
N.B.Avant de démarrer, s’assurer que les
selles sont correctement en place.
 En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-
lote. (Voir la section suivante.)
1. Patte de fixation
2. Support de selle
1 2
1. Capuchon
2. Levier de verrouillage de la selle du pilote
2
1
1. Patte de fixation
2. Support de selle
21
U2PPF1F0.book Page 28 Tuesday, September 2, 2014 5:54 PM

COMMANDES ET INSTRUMENTS
3-29
3
FAU63050
Réglage de la hauteur d e la selle
d u piloteLa hauteur de la selle du pilote est réglable
sur deux positions.
La selle du pilote est réglée à la position
basse à la livraison du véhicule.
Réglage de la hauteur de la selle d u pi-
lote à la position haute 1. Déposer la selle du passager et la
selle du pilote. (Voir page 3-27.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut. 3. Remettre le dispositif de réglage en
place en insérant les ergots avant
dans les œillets. 4. Insérer l’ergot à l’avant de la selle du
pilote dans le support de selle B,
comme illustré.
5. Aligner l’ergot figurant au dos de la selle du pilote sur la fente de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.1. Position basse
2. Position haute
1
2
1. Dispositif de réglage de la hauteur de la selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Patte de fixation
3. Œillet caoutchouc
1
1
2
3
3
1. Patte de fixation
2. Support de selle B (pour la position haute)
2 1
2
U2PPF0F0.book Page 29 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-30
3
6. Remettre la selle du passager enplace.
Réglage de la hauteur de la selle d u pi-
lote à la position basse 1. Déposer la selle du passager et la
selle du pilote. (Voir page 3-27.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut.
3. Remettre le dispositif de réglage en place en insérant les ergots arrière
dans les œillets. 4. Insérer l’ergot à l’avant de la selle
dans le support de selle A, comme il-
lustré. 5. Aligner l’ergot figurant au dos de la
selle du pilote sur la fente de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
6. Remettre la selle du passager en place.
N.B.Avant de démarrer, s’assurer que les selles
sont correctement en place.
1. Patte de fixation
2. Orifice de la position “H”
1
2
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Patte de fixation
3. Œillet caoutchouc
1. Patte de fixation
2. Support de selle A (pour la position basse)
1
2
3
3
2 1
2
1. Patte de fixation
2. Orifice de la position “L”
1
2
U2PPF0F0.book Page 30 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-31
3
FAU63060
Accroche-casqueL’accroche-casque est situé sous la selle
du passager. Le véhicule est équipé d’un
câble accroche-casque, inclus dans la
trousse de réparation. Ce câble permet
d’attacher un casque à l’accroche-casque.
Fixation d’un casque à l’accroche-cas-
que 1. Retirer la selle du passager. (Voir page 3-27.)
2. Faire passer le câble accroche-cas- que dans la boucle de la sangle du
casque, puis accrocher les boucles du
câble à l’accroche-casque. 3. Placer le casque du côté droit du vé-
hicule, puis remettre la selle en place.
AVERTISSEMENT ! Ne jamais rou-
ler avec un casque accroché à l’ac-
croche-casque, car le casque pour-
rait heurter un objet et cela risque
de provoquer la perte de contrôle
d u véhicule et être la cause d ’un ac-
ci dent.
[FWA10162]
Retrait d’un casque de l’accroche-cas-
que
Déposer la selle du passager, décrocher le
câble de l’accroche-casque et le retirer de
la sangle du casque, puis remettre la selle
en place.
FAU14465
Compartiment de rangementLe compartiment de rangement est situé
sous la selle du passager. (Voir page 3-27.)
Avant de ranger des documents ou autres
objets dans le compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
AVERTISSEMENT
FWA10962
 Ne pas d épasser la charge maxi-
male du compartiment de range-
ment, qui est de 3 kg (7 lb).
 Ne pas d épasser la charge maxi-
male du véhicule, qui est de 180 kg
(397 lb).
1. Casque
2. Câble accroche-casque
3. Accroche-casque
3
2
1
1. Compartiment de rangement
1
U2PPF0F0.book Page 31 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-32
3
FAU63070
Pare-briseLe pilote peut régler la hauteur du pare-
brise sur trois positions en fonction de ses
préférences.
Réglage de la hauteur du pare-brise
1. Desserrer le bouton de réglage de la hauteur du pare-brise de chaque côté
du pare-brise jusqu’à ce qu’une résis-
tance se fasse sentir. ATTENTION :
Arrêter de tourner le bouton d ès
qu’une résistance se fait sentir.
Dans le cas contraire, le bouton
pourrait être en dommagé.
[FCA20211]
2. Aligner le support de plaque coulis-
sante à gauche du pare-brise sur le re-
père d’alignement jusqu’à la position
souhaitée.
N.B.S’assurer que la saillie située sur le support
de plaque coulissante s’insère dans le trou
correspondant de la plaque coulissante.3. Serrer les boutons de réglage.
FAU62450
Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réd uire la maniabilité et la
stabilité du véhicule.Chaque bras de fourche est équipée d’une
vis de réglage de la précontrainte de res-
sort. Le bras de fourche droit est équipé
d’une vis de réglage de la force d’amortis-
sement à la détente.ATTENTION
FCA10102
Ne jamais d épasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Po ur réduire la précon-
trainte de ressort et donc adoucir la sus-
pension, tourner ces deux vis dans le sens
(b).
1. Bouton de réglage de la hauteur du pare- brise
1
1. Repère d’alignement
2. Plaque coulissante
3. Support de plaque coulissante
2
13
U2PPF0F0.book Page 32 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-33
3
Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.Force
d’amortissement à la détente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
N.B.En raison de différences dans la produc-
tion, le nombre total des déclics de réglage
peut varier selon les dispositifs de réglage
de la force d’amortissement. Le nombre to-
tal de déclics représente toutefois la même
plage de réglage. Afin d’obtenir un réglage
précis, il est préférable de vérifier le nombre
de déclics de chaque dispositif et d’adap-
ter les valeurs données, si nécessaire.
1. Vis de réglage de la précontrainte de ressort
1. Distance A
1
1
(a)
(b)
(a)
(b)
1
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :Distance A = 19.0 mm (0.75 in)
Standard :
Distance A = 16.0 mm (0.63 in)
Maximum (réglage dur) : Distance A = 4.0 mm (0.16 in)1. Vis de réglage de la force d’amortissement à
la détente
1
(a)
(b)
Réglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 11 déclic(s) dans le sens (b)*
Standard :
7 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
U2PPF0F0.book Page 33 Thursday, July 10, 2014 2:50 PM
