2015 YAMAHA TRACER 900 Notices Demploi (in French)

SOIN ET REMISAGE DE LA MOTO
7-5
7
N.B.Effectuer toutes les réparations néces-
saires avant de remiser la moto.
U2PPF0F0.book Page 5 Thursday, July 10, 2014 2:50 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:2160 mm (85.0 in)
Largeur hors tout:
950 mm (37.4 in)
Hauteur hors tout: 1345/1375 mm (53.0/54.1 in)
Hauteur de la selle: 845/860 mm (33.3/33.9 in)
Empattement:
1440 mm (56.7 in)
Garde au sol: 135 mm (5.31 in)
Rayon de braquage minimum: 3000 mm (118.1 in)Poi ds:Poids à vide:
210 kg (463 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
3 cylindres en ligne
Cylindrée: 847 cm3
Alésage × course:
78.0 × 59.1 mm (3.07 × 2.33 in)
Taux de compression:
11.5 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:Essence super sans plomb (essence-
alcool (E10) acceptable)
Capacité du réservoir: 18 L (4.76 US gal, 3.96 Imp.gal)
Quantité de la réserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
1RC1 00Bougie(s):Fabricant/modèle:NGK/CPR9EA9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:1.681 (79/47)
Transmission finale: Chaîne
Taux de réduction secondaire:
2.813 (45/16)
Type de boîte de vitesses: Prise constante, 6 rapports
Commande: Au pied gauche
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

CARACTÉRISTIQUES
8-2
8
Rapport de démultiplication:1
re:2.667 (40/15)
2e: 2.000 (38/19)
3e: 1.619 (34/21)
4e: 1.381 (29/21)
5e: 1.190 (25/21)
6e: 1.037 (28/27)
Châssis:Type de cadre: Simple berceau interrompu
Angle de chasse:
24.00 °
Chasse: 100 mm (3.9 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 120/70 ZR17M/C (58W)
Fabricant/modèle: DUNLOP/D222FPneu arrière:Type: Sans chambre (Tubeless)
Taille: 180/55 ZR17M/C (73W) Fabricant/modèle:
DUNLOP/D222
Charge:Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression d e gonflage (contrôlée les
pneus froi ds):Conditions de charge:
0–90 kg (0–198 lb)
Avant:250 kPa (2.50 kgf/cm2, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm2, 42 psi)
Conditions de charge: 90–180 kg (198–397 lb)
Avant:250 kPa (2.50 kgf/cm2, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm2, 42 psi)
Conduite à grande vitesse: Avant:
250 kPa (2.50 kgf/cm2, 36 psi)
Arrière: 290 kPa (2.90 kgf/cm2, 42 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée Taille de jante:
17M/C x MT5.50
Frein avant:Type:
Frein à double disque
Commande: À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
137 mm (5.4 in)Suspension arrière:Type:Bras oscillant (suspension à liaison)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
130 mm (5.1 in)
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

CARACTÉRISTIQUES
8-3
8
Partie électrique:Système d’allumage:TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:YTZ10S
Voltage, capacité: 12 V, 8.6 AhVoltage et wattage d ’ampoule ×
quantité:Headlight:
LED
Feu arrière/stop:
LED
Clignotant avant: 12 V, 10.0 W × 2
Clignotant arrière: 12 V, 10.0 W × 2
Veilleuse:
LED
Éclairage de la plaque d’immatriculation: 12 V, 5.0 W × 1
Éclairage des instruments: LED
Témoin de point mort:
LED
Témoin de feu de route: LED
Témoin d’avertissement du niveau d’huile: LED Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol: LED
Témoin/témoin d'avertissement du système
de régulation antipatinage: LED
Fusibles:Fusible principal:
50.0 A
Auxiliary fuse 1: 2.0 A
Auxiliary fuse 2: 2.0 A
Terminal fuse 1:
2.0 A
Terminal fuse 2: 2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement: 7.5 A
Fusible du moteur du ventilateur de radiateur:
15.0 A
Fusible du système d’injection de carburant: 20.0 A Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électronique: 7.5 A
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM

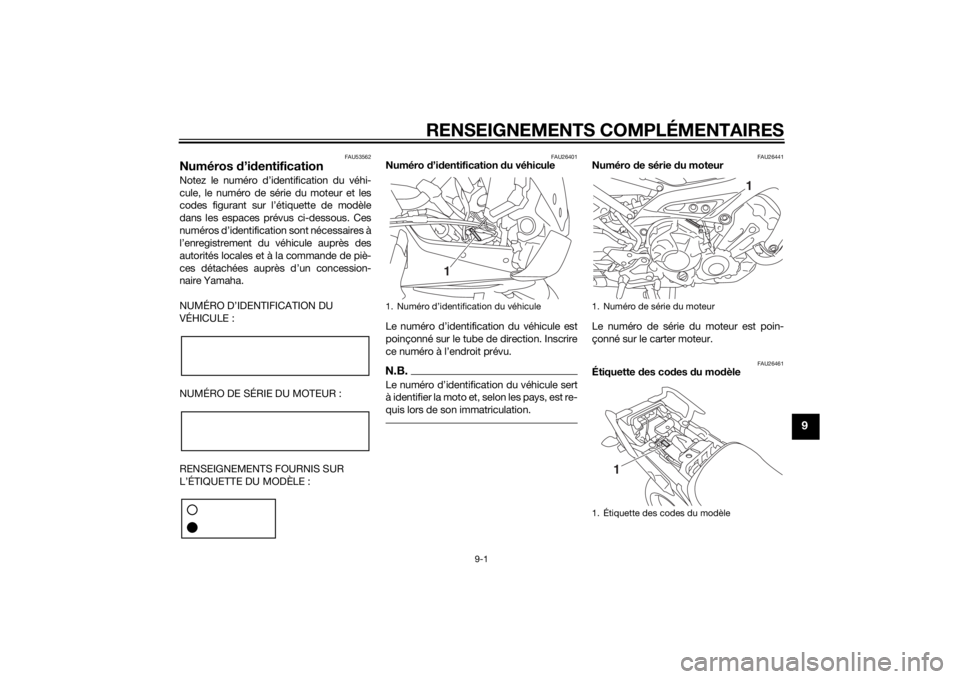

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU53562
Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26441
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26461
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

10-1
10
INDEX
AABS, témoin............................................ 3-4
Accessoires, connexion ....................... 3-38
Accroche-casque ................................. 3-31
Ampoule d’éclairage de plaque d’immatriculation, remplacement....... 6-36
Avertisseur, contacteur ........................ 3-19BBatterie ................................................. 6-31
Béquille latérale .................................... 3-36
Béquilles centrale et latérale, contrôle et lubrification..................................... 6-29
Bloc de compteurs multifonctions ......... 3-6
Bougies, contrôle ................................. 6-10
Bras oscillant, lubrification des pivots.................................................. 6-29CCâbles, contrôle et lubr ification............ 6-27
Cache, dépose et repose ....................... 6-9
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-25
Carburant, économies ............................ 5-4
Chaîne de transmission, nettoyage
et graissage ........................................ 6-26
Chaîne de transmission, tension .......... 6-24
Clignotant, remplacement d’une
ampoule ............................................. 6-36
Clignotants, contacteur ........................ 3-19
Clignotants, témoins............................... 3-3
Combiné ressort-amortisseur, réglage ............................................... 3-34
Compartiment de rangement ............... 3-31
Consignes de sécurité ............................ 1-1
Contacteur à clé/antivol ......................... 3-2 Contacteur de menu ............................ 3-20
Contacteur de sélection ....................... 3-20
Contacteurs à la poignée ..................... 3-19
Contrôle et lubrification de la pédale
de frein et du sélecteur ...................... 6-27
Coupe-circuit d’allumage..................... 3-36
Coupe-circuit du moteur/démarreur .... 3-19
DDémarrage du moteur ............................ 5-1
Dépannage, schémas de diagnostic.... 6-38
Direction, contrôle ................................ 6-30
D-mode, mode de conduite ................. 3-18
Durite de mise à l’air du réservoir de carburant et durite de trop-plein........ 3-26EEmbrayage, levier................................. 3-20
Embrayage, réglage de la garde du levier .................................................. 6-21
Emplacement des éléments................... 2-1
Entretien du système de contrôle des gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle ............. 9-1FFeu arrière/stop .................................... 6-35
Feu stop, contacteurs .......................... 6-22
Feux de détresse, contacteur .............. 3-20
Filtre à air, élément............................... 6-16
Fourche, contrôle ................................. 6-30
Fourche, réglage .................................. 3-32
Frein, contrôle de la garde du levier .... 6-21
Frein, levier ........................................... 3-21
Frein, pédale ........................................ 3-21
Fusibles, remplacement ....................... 6-32
HHauteur de la selle du pilote, réglage ... 3-29
Huile moteur et cartouche du filtre ....... 6-11
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol............................. 3-1
Inverseur feu de route/feu de croisement / Contacteur d’appel de
phare .................................................. 3-19JJeu des soupapes ................................ 6-17LLeviers de frein et d’embrayage,
contrôle et lubrification ....................... 6-28
Liquide de frein, changement ............... 6-24
Liquide de frein, contrôle du niveau ..... 6-23
Liquide de refroidissement ................... 6-13MMoteur, numéro de série ........................ 9-1NNuméros d’identification......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-37
Pare-brise ............................................. 3-32
Phare .................................................... 6-35
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-22
Pneus .................................................... 6-18
Poignée des gaz, contrôle de la garde .................................................. 6-17
Poignée et câble des gaz, contrôle et lubrification ..................................... 6-27
Pot catalytique ...................................... 3-27
U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

INDEX
10-2
10
RRalenti du moteur, contrôle .................. 6-17
Régulation antipatinage ........................ 3-23
Remisage ................................................ 7-4
Réservoir de carburant, bouchon ......... 3-24
Rodage du moteur .................................. 5-4
Roues.................................................... 6-20
Roulements de roue, contrôle .............. 6-31SSélecteur au pied .................................. 3-21
Selles .................................................... 3-27
Soin ......................................................... 7-1
Stationnement ........................................ 5-5
Supports de sangle de fixation des bagages .............................................. 3-35
Système ABS ........................................ 3-22TTémoin de feu de route........................... 3-4
Témoin de l’immobilisateur antivol ......... 3-5
Témoin du point mort ............................. 3-4
Témoin/témoin d’avertissement du système de régulation antipatinage ..... 3-5
Trousse de réparation............................. 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse ................................................ 6-35
Vitesses, sélection .................................. 5-2
Voyants et témoins d’alerte .................... 3-3
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM
