COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10473
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU10551
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et les veilleuses s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers lagauche.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé. Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU49396
Voyants et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin d’alerte du niveau d’huile “ ”
4. Témoin d’alerte de panne moteur “ ”
5. Témoin du système antiblocage des freins (ABS) “ ”
6. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
7. Témoin de feu de route “ ”
8. Témoin du point mort “ ”
9. Témoin de l’immobilisateur antivol “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
3456
789
1
2
ABS
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11255
Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B. Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à
trembloter, même si le niveau d’huile
est correct. Ceci n’indique donc pas
une panne. 
Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le cir cuit, le témo in se met
à clignoter à la cadence suivante
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU46443
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-17.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre. Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”,
et lorsque le contacteur du démarreur est
actionné. Cela n’indique donc pas une
panne.
FAU59120
Témoin
d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
ABS
U2PPF0F0.book Page 4 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-5
3
tème ABS se trouvent à la page 3-22.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha d ès que possi-
ble.N.B.Le témoin d’alerte du système ABS s’al-
lume également lorsque le contacteur du
démarreur est actionné, mais ceci n’indi-
que pas une panne.
FAU54261
Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’alerte clignote lorsque
le système de régulation antipatinage est
activé, et s’allume lorsqu’il est désactivé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Si le système de régulation antipatinage se
désactive pendant la conduite, le té-
moin/témoin d’alerte, ainsi que le témoin
d’alerte de panne du moteur s’allument. (Le
système de régulation antipatinage est ex-
pliqué à la page 3-23.) Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
vation” à la page 3-24.
FAU54682
Témoin
de l’immobilisateur antivol “ ”
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant

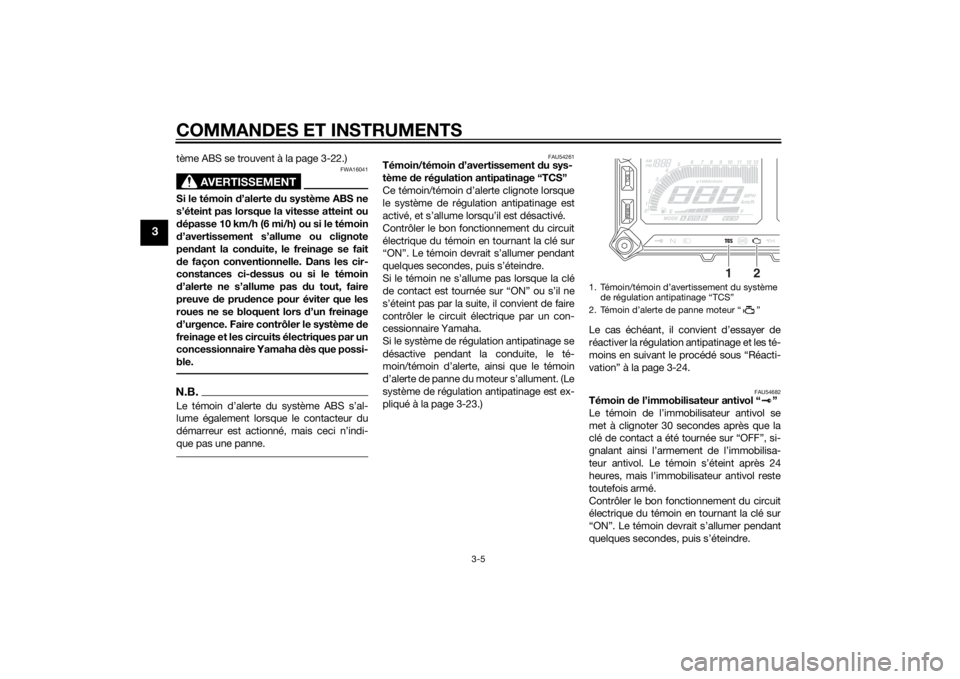

quelques secondes, puis s’éteindre.1. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
2. Témoin d’alerte de panne moteur “ ”
1
2
U2PPF0F0.book Page 5 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-6
3
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-17.)
FAU63141
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque de dis-
traire et augmente ainsi les risques d ’ac-
ci dents.N.B.Le contacteur de sélection “ / ” et le
contacteur de menu “MENU” sont situés
sur la poignée gauche. Ces contacteurs
permettent de contrôle r ou de modifier les
réglages du bloc de compteurs multifonc-
tions.
1. Bouton “RESET”
2. Bouton “TCS”
3. Montre
4. Compte-tours
5. Compteur de vitesse
6. Afficheur du rapport engagé
7. Fonction de sélection de l’écran d’informa- tions
8. Écran d’informations
9. Jauge de carburant
10.Indicateur d’économie “ECO”
11.Afficheur de mode de conduite
12.Indicateur d’alerte du niveau de carburant “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
89101112
12 3 4 567
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
12
U2PPF0F0.book Page 6 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-7
3

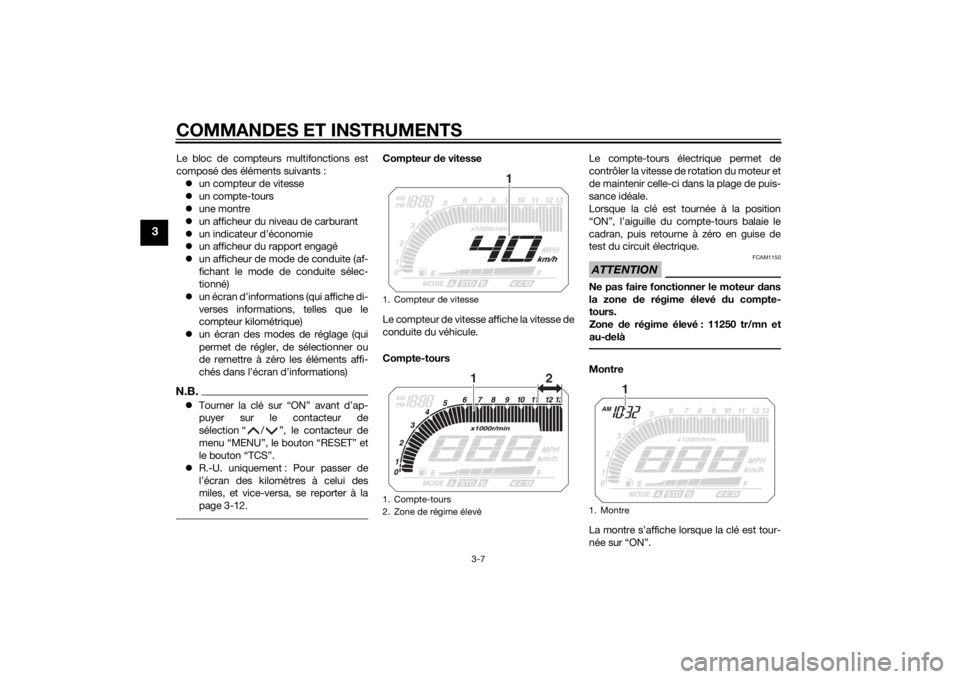

Le bloc de compteurs multifonctions est
composé des éléments suivants : un compteur de vitesse
 un compte-tours
 une montre
 un afficheur du niveau de carburant
 un indicateur d’économie
 un afficheur du rapport engagé
 un afficheur de mode de conduite (af-
fichant le mode de conduite sélec-
tionné)
 un écran d’informations (qui affiche di-
verses informations, telles que le
compteur kilométrique)
 un écran des modes de réglage (qui
permet de régler, de sélectionner ou
de remettre à zéro les éléments affi-
chés dans l’écran d’informations)N.B.Tourner la clé sur “ON” avant d’ap-
puyer sur le contacteur de
sélection “ / ”, le contacteur de
menu “MENU”, le bouton “RESET” et
le bouton “TCS”.
 R.-U. uniquement : Pour passer de
l’écran des kilomètres à celui des
miles, et vice-versa, se reporter à la
page 3-12.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCAM1150
Ne pas faire fonctionner le moteur
dans
la zone de régime élevé du compte-
tours.
Zone de régime élevé : 11250 tr/mn et
au- delàMontre
La montre s’affiche lorsque la clé est tour-
née sur “ON”.
1. Compteur de vitesse
1. Compte-tours
2. Zone de régime élevé
1
12
1. Montre
1
U2PPF0F0.book Page 7 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-8
3
Pour régler la montre, se reporter à la page
3-12.

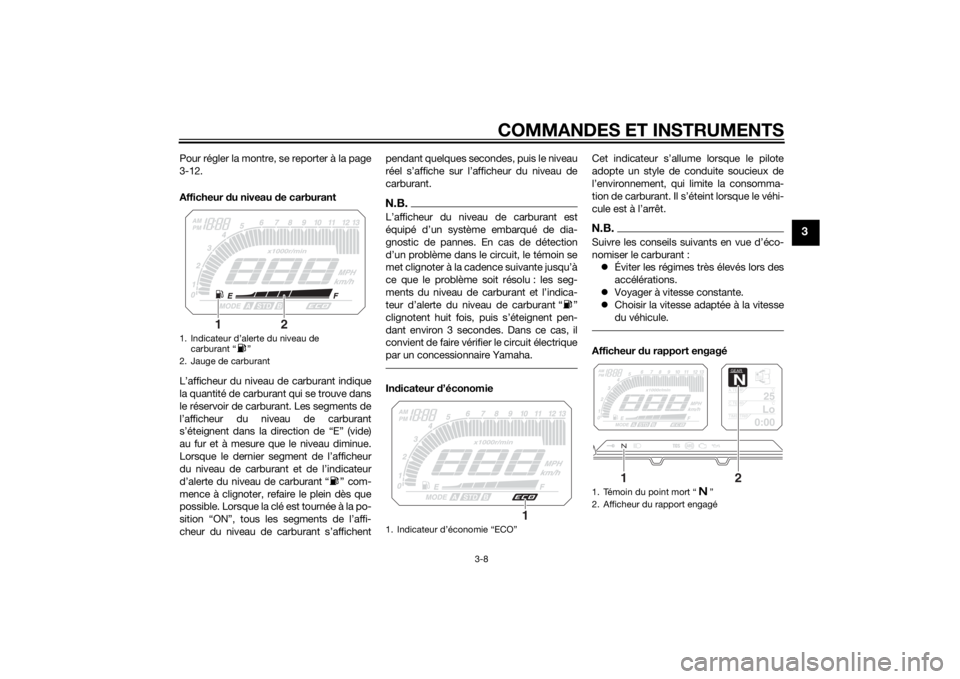

Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque le dernier segment de l’afficheur
du niveau de carburant et de l’indicateur
d’alerte du niveau de carburant “ ” com-
mence à clignoter, refaire le plein dès que
possible. Lorsque la clé est tournée à la po-
sition “ON”, tous les segments de l’affi-
cheur du niveau de carburant s’affichent pendant quelques secondes, puis le niveau
réel s’affiche sur l’afficheur du niveau de
carburant.
N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de détection
d’un problème dans le circuit, le témoin se
met clignoter à la cadence suivante jusqu’à
ce que le problème soit résolu : les seg-
ments du niveau de carburant et l’indica-
teur d’alerte du niveau de carburant “ ”
clignotent huit fois, puis s’éteignent pen-
dant environ 3 secondes. Dans ce cas, il
convient de faire vérifier le circuit électrique
par un concessionnaire Yamaha.In
dicateur d’économie Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.
N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
 Éviter les régimes très élevés lors des
accélérations.
 Voyager à vitesse constante.
 Choisir la vitesse adaptée à la vitesse
du véhicule.Afficheur du rapport engagé
1. Indicateur d’alerte du niveau de
carburant “ ”
2. Jauge de carburant
2
1
1. Indicateur d’économie “ECO”
1
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
U2PPF0F0.book Page 8 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-9
3
Cet afficheur indique le rapport sélec-
tionné. Ce modèle est équipé de 6 rap-
ports. Le point mort est signalé par le té-
moin de point mort “ ” et par l’afficheur
du rapport engagé “ ”.
Afficheur de mo de de con duite
Cet afficheur indique le mode de conduite
sélectionné : “STD”, “A” ou “B”. Pour plus
de détails sur les modes et leur sélection,
se reporter aux pages 3-18 et 3-20. Écran
d’informations

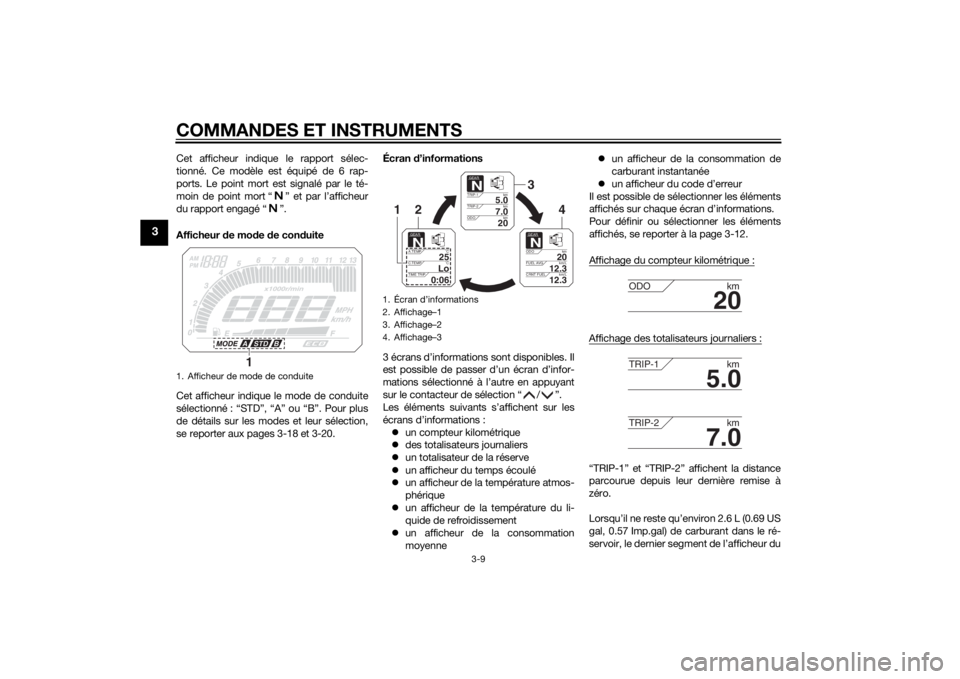

3 écrans d’informations sont disponibles. Il
est possible de passer d’un écran d’infor-
mations sélectionné à l’autre en appuyant
sur le contacteur de sélection “ / ”.
Les éléments suivants s’affichent sur les
écrans d’informations :  un compteur kilométrique
 des totalisateurs journaliers
 un totalisateur de la réserve
 un afficheur du temps écoulé
 un afficheur de la température atmos-
phérique
 un afficheur de la température du li-
quide de refroidissement
 un afficheur de la consommation
moyenne 
un afficheur de la consommation de
carburant instantanée
 un afficheur du code d’erreur
Il est possible de sélectionner les éléments
affichés sur chaque écran d’informations.
Pour définir ou sélectionner les éléments
affichés, se reporter à la page 3-12.
Affichage du compteur kilométrique :
Affichage des totalisateurs journaliers :“TRIP-1” et “TRIP-2” affichent la distance
parcourue depuis leur dernière remise à
zéro.
Lorsqu’il ne reste qu’environ 2.6 L (0.69 US
gal, 0.57 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de l’afficheur du
1. Afficheur de mode de conduite
1
1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODOkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U2PPF0F0.book Page 9 Thursday, July 10, 2014 2:50 PM
