COMMANDES ET INSTRUMENTS
3-34
3
FAU57940

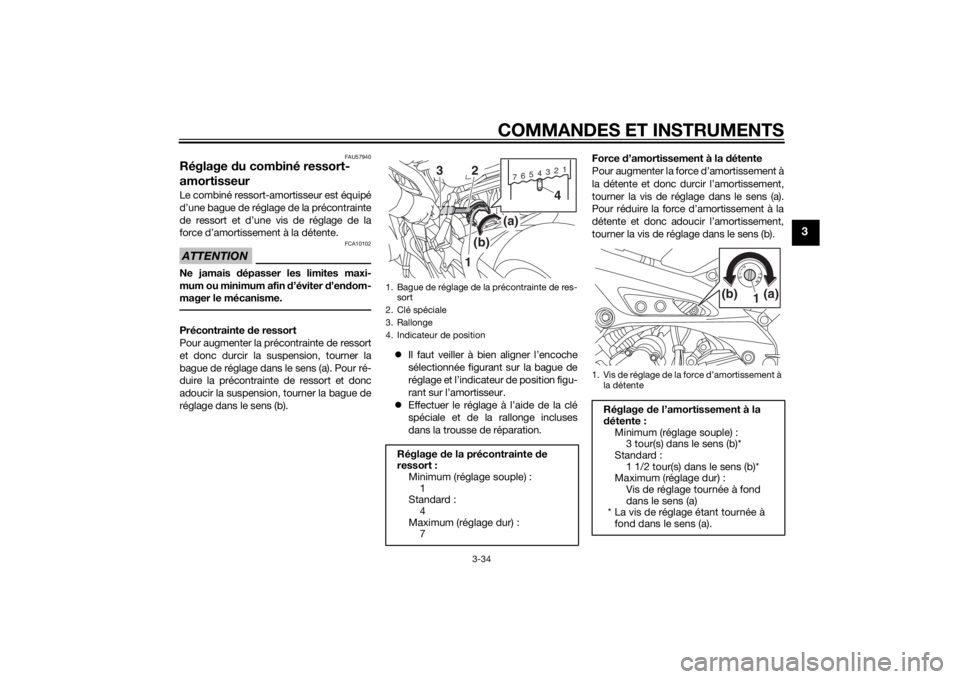

Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort et d’une vis de réglage de la
force d’amortissement à la détente.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b). 
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.
 Effectuer le réglage à l’aide de la clé
spéciale et de la rallonge incluses
dans la trousse de réparation. Force
d’amortissement à la d étente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).
1. Bague de réglage de la précontrainte de res- sort
2. Clé spéciale
3. Rallonge
4. Indicateur de position
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :1
Standard :
4
Maximum (réglage dur) : 7
7654321
1(b) (a)
4
2
3
1. Vis de réglage de la force d’amortissement à
la détente
Réglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 3 tour(s) dans le sens (b)*
Standard :
1 1/2 tour(s) dans le sens (b)*
Maximum (réglage dur) : Vis de réglage tournée à fond
dans le sens (a)
* La vis de réglage étant tournée à fond dans le sens (a).
1 (a)(b)
U2PPF0F0.book Page 34 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-35
3
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de tours du
dispositif de réglage de la force d’amortis-
sement. En effet, en raison de différences
dans la production, le nombre total des dé-
clics ou tours de réglage peut varier selon
les dispositifs de réglage de la force
d’amortissement.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mo difier ni tenter d’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression d u gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement. 
Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU63080

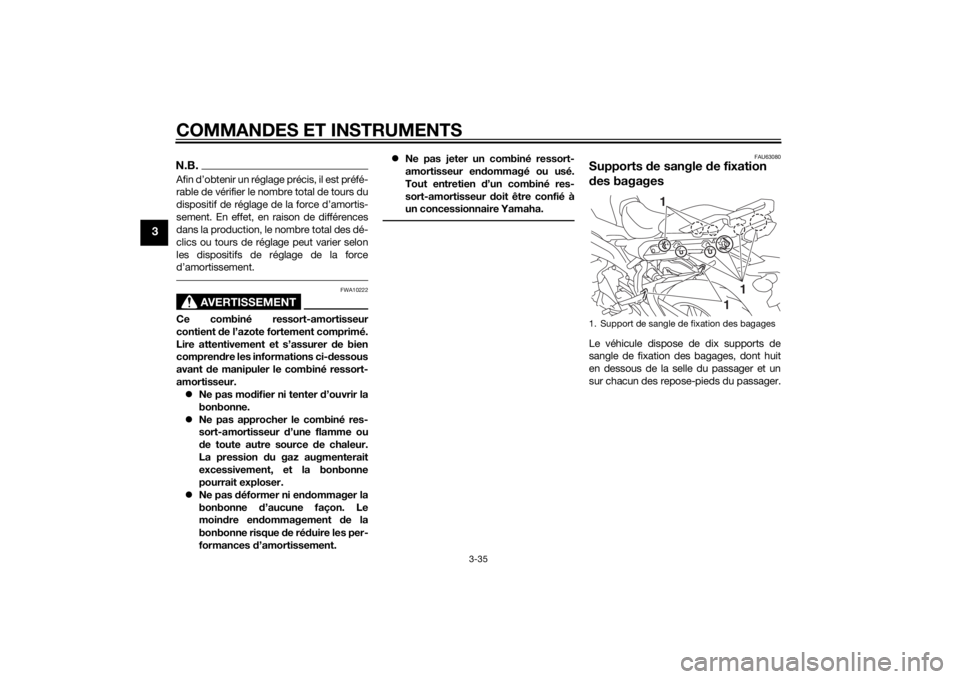

Supports de sangle de fixation
d es bagagesLe véhicule dispose de dix supports de
sangle de fixation des bagages, dont huit
en dessous de la selle du passager et un
sur chacun des repose-pieds du passager.1. Support de sangle de fixation des bagages
1
1
1
U2PPF0F0.book Page 35 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-36
3
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas d e mauvais fonctionne-
ment.
FAU54491
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
 Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
U2PPF0F0.book Page 36 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-37
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur/démarreur est en
position “ ”.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le côté “ ” du coupe-circuit du moteur/démarreur.Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12.
Appuyer sur le côté “ ” du coupe-circuit du moteur/démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT
●
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
●
Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
U2PPF0F0.book Page 37 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-38
3
FAU49453

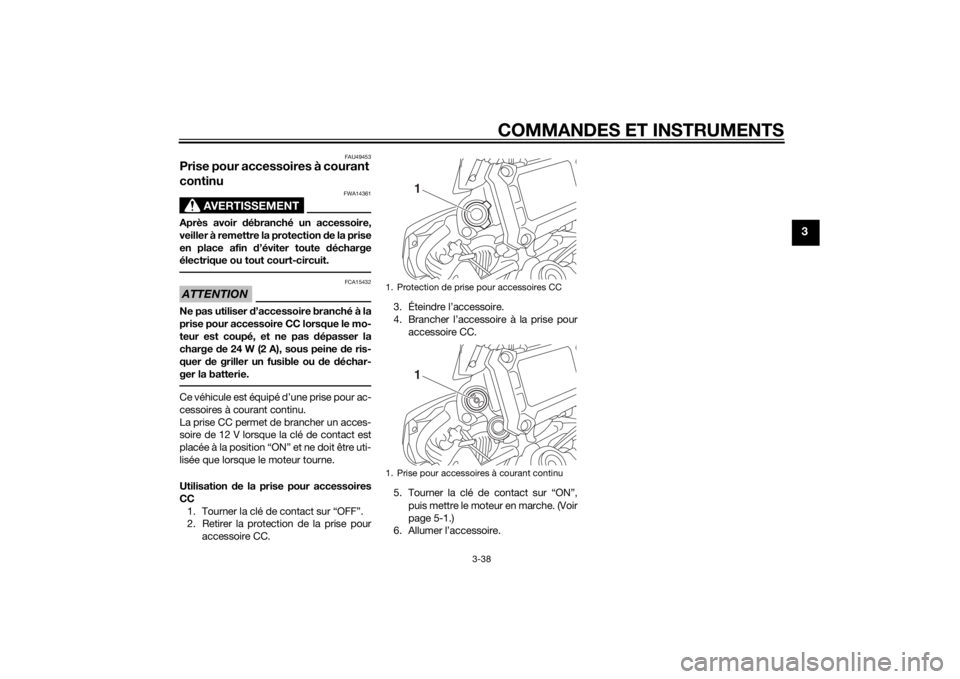

Prise pour accessoires à courant
continu
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la protection de la prise
en place afin d ’éviter toute décharge
électrique ou tout court-circuit.ATTENTION
FCA15432
Ne pas utiliser d ’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 24 W (2 A), sous peine de ris-
quer de griller un fusible ou de déchar-
ger la batterie.Ce véhicule est équipé d’une prise pour ac-
cessoires à courant continu.
La prise CC permet de brancher un acces-
soire de 12 V lorsque la clé de contact est
placée à la position “ON” et ne doit être uti-
lisée que lorsque le moteur tourne.
Utilisation de la prise pour accessoires
CC 1. Tourner la clé de contact sur “OFF”.
2. Retirer la protection de la prise pour accessoire CC. 3. Éteindre l’accessoire.
4. Brancher l’accessoire à la prise pour
accessoire CC.
5. Tourner la clé de contact sur “ON”, puis mettre le moteur en marche. (Voir
page 5-1.)
6. Allumer l’accessoire.
1. Protection de prise pour accessoires CC
1. Prise pour accessoires à courant continu
11
U2PPF0F0.book Page 38 Thursday, July 10, 2014 2:50 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15598
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de
trop-plein ne sont ni bouchées, craquelées ou autrement endommagées, et
qu’elles sont branchées correctement. 3-25, 3-26
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-11
Liqui de de refroi dissement • Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-13
U2PPF0F0.book Page 1 Thursday, July 10, 2014 2:50 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein avant• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-22, 6-23
Frein arrière • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-22, 6-23
Embrayage • Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Remplacer si nécessaire. 6-21
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-17, 6-27
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire.
6-27
Chaîne de transmission • Contrôler la tension de la chaîne.
• Remplacer si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.
6-24, 6-26
ÉLÉMENTS CONTRÔLES PAGES
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Roues et pneus• S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 6-18, 6-20
Pé dale de frein et sélecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-27
Levier de frein et d ’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-28
Béquille centrale, béquille la-
térale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-29
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.
—
Instruments, éclairage, si-
gnalisation et contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, fair
e contrôler le véhicule par un conces-
sionnaire Yamaha. 3-36
ÉLÉMENTS
CONTRÔLES PAGES
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM
