PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15598
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante• Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbato-
io carburante non presenti fessure o danneggiamenti, e controllare il collega-
mento del tubo.3-32, 3-34
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo.6-13
Olio del cardano• Controllare l’assenza di perdite di olio nel veicolo. 6-15
Liquido refrigerante• Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.6-17
U1MDH1H0.book Page 1 Tuesday, June 17, 2014 9:00 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-25
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-25
Frizione YCC-S• Controllare il funzionamento.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-23, 6-25
Manopola acceleratore• Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha.6-19, 6-27
Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.6-27
Ruote e pneumatici• Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.6-20, 6-22 POSIZIONE CONTROLLI PAGINA
U1MDH1H0.book Page 2 Tuesday, June 17, 2014 9:00 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Pedali freno e cambio• Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.6-27
Leva freno• Accertarsi che il movimento sia agevole.
• Lubrificare il perno di guida delle leve se necessario.6-28
Cavalletto laterale, cavallet-
to centrale• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.6-28
Fissaggi della parte ciclistica• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttori• Controllare il funzionamento.
• Correggere se necessario.—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha.3-46 POSIZIONE CONTROLLI PAGINA
U1MDH1H0.book Page 3 Tuesday, June 17, 2014 9:00 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU62990
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display in-
dica il codice di errore 30, ma questo
non è un malfunzionamento. Girare la
chiave su “OFF” e poi su “ON” per
cancellare il codice di errore. Se non lo
si fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.
un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU55472
Accensione del motore
AVVERTENZA
HWA16411
Applicare sempre il freno anteriore o po-
steriore mentre il blocchetto accensione
è posizionato su “ON” e c’è una marcia
innestata. In caso contrario, il veicolo
potrebbe avviarsi improvvisamente
all’avviamento del motore, con conse-
guente perdita del controllo e possibile
incidente.Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
Il freno anteriore o posteriore viene
azionato con la trasmissione in posi-
zione di folle, indipendentemente dal
fatto che il cavalletto laterale sia alzato
o abbassato.
Il freno anteriore o posteriore viene
azionato con una marcia innestata ed
il cavalletto laterale alzato.
Vedere pagina 3-47 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore avviamento/arresto
motore sia su “ ”.
U1MDH1H0.book Page 1 Tuesday, June 17, 2014 9:00 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia livello olio
Spia guasto motore
Spia del sistema di controllo del-
la trazione
Spie del regolatore automatico di
velocità
Spia sistema di sospensioni a re-
golazione elettronica
Spia di passaggio alla marcia in-
feriore
Spia sistema YCC-S
Spia modalità di arresto
Spia immobilizer
NOTALa modalità di arresto, se era attiva quando

rimane attiva e la spia di segnalazione resta
accesa.ATTENZIONE
HCA11834
Se una spia di avvertimento o di segna-
lazione non si accende all’inizio girando
la chiave su “ON”, o se una spia di avver-
timento o di segnalazione resta accesa,
vedere pagina 3-3 per il controllo del cir-
cuito della spia di avvertimento o di se-gnalazione corrispondente.
La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge
una velocità di almeno 10 km/h (6
mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accende e spegne
come descritto sopra, vedere pagina 3-3
per il controllo del circuito della spia.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo il
lato “ ” dell’interruttore avviamen-
to/arresto motore con il freno anterio-
re o posteriore azionato.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
U1MDH1H0.book Page 2 Tuesday, June 17, 2014 9:00 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU55482
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.Il cambio marce è possibile utilizzando il
pedale cambio oppure la leva cambio ma-
nuale. Consultare pagina 3-27 per una de-
scrizione del sistema YCC-S, pagina 3-27
per il funzionamento del pedale cambio e
pagina 3-28 per il funzionamento della leva
cambio manuale.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTAPer mettere la trasmissione in posizio-
ne di folle, premere ripetutamente il
pedale cambio verso il basso, o pre-
mere ripetutamente il lato “ ” della
leva cambio manuale fino a quando la
spia marcia in folle si accende.
Quando si cambia dalla folle alla 1a, il
regime di rotazione del motore deve
essere inferiore a circa 1300 giri/min
ed il cavalletto laterale deve essere al-
zato.
È impossibile passare alla marcia su-
periore se il regime di rotazione del
motore è troppo basso.
È impossibile scalare le marce se il re-
gime di rotazione del motore è troppo
alto.
Per evitare di danneggiare la frizione
YCC-S, la spia di segnalazione di pas-
saggio alla marcia inferiore lampeggia
quando è necessario scalare la mar-cia. Se questo accade, scalare la mar-
cia fino a quando la spia di
segnalazione smette di lampeggiare.
Quando è attiva la modalità di arresto,
la trasmissione scala automaticamen-
te marcia all’arresto del veicolo.
ATTENZIONE
HCA17951
Anche con la trasmissione in posizione
di folle, non proseguire la marcia per
inerzia a motore spento per lunghi perio-
di di tempo, e non trainare il veicolo su
distanze lunghe. La trasmissione viene
lubrificata correttamente solo quando il
motore è in funzione. Una lubrificazione
insufficiente può danneggiare la tra-
smissione.

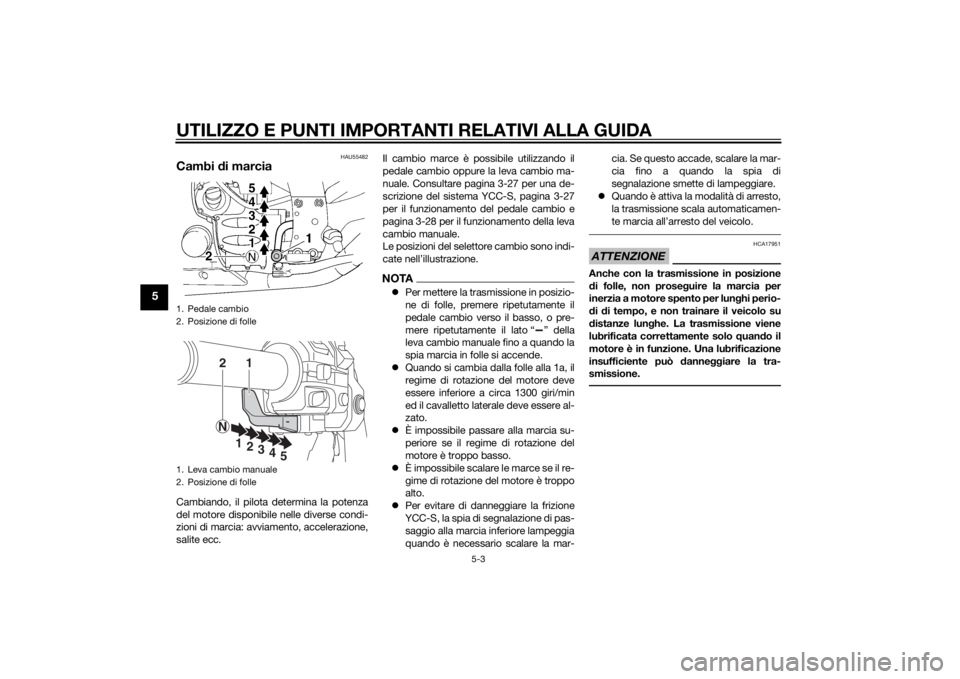

1. Pedale cambio
2. Posizione di folle
1. Leva cambio manuale
2. Posizione di folle
1
2N
1
2
3
4
5
U1MDH1H0.book Page 3 Tuesday, June 17, 2014 9:00 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU16811
Consigli per ridurre il consumo
del carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17124
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 4500 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e l’olio car-
dano e sostituire la cartuccia o l’elemen-
to filtro olio.
[HCA10333]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 5400 giri/min.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
U1MDH1H0.book Page 4 Tuesday, June 17, 2014 9:00 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU40583
ParcheggioQuando si parcheggia, spegnere il motore
girando il blocchetto accensione su “OFF”,
e poi togliere la chiave.NOTAQuando il blocchetto accensione è girato

ta posteriore non può essere mossa.
AVVERTENZA
HWA14523
Spegnere sempre il motore usando
il blocchetto accensione. Quando è
stato usato l’interruttore arresto
motore in un’emergenza, ricordarsi
di applicare il freno anteriore o po-
steriore quando il blocchetto ac-
censione è ancora acceso, in
quanto la frizione si disinnesta au-
tomaticamente pochi secondi dopo
lo spegnimento del motore, e la
ruota posteriore si muoverà libera-
mente.
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.Non parcheggiare su pendenze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
do il rischio di perdite di carburante
e incendi.
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
U1MDH1H0.book Page 5 Tuesday, June 17, 2014 9:00 AM
