2015 YAMAHA FJR1300AS Manuale duso (in Italian)

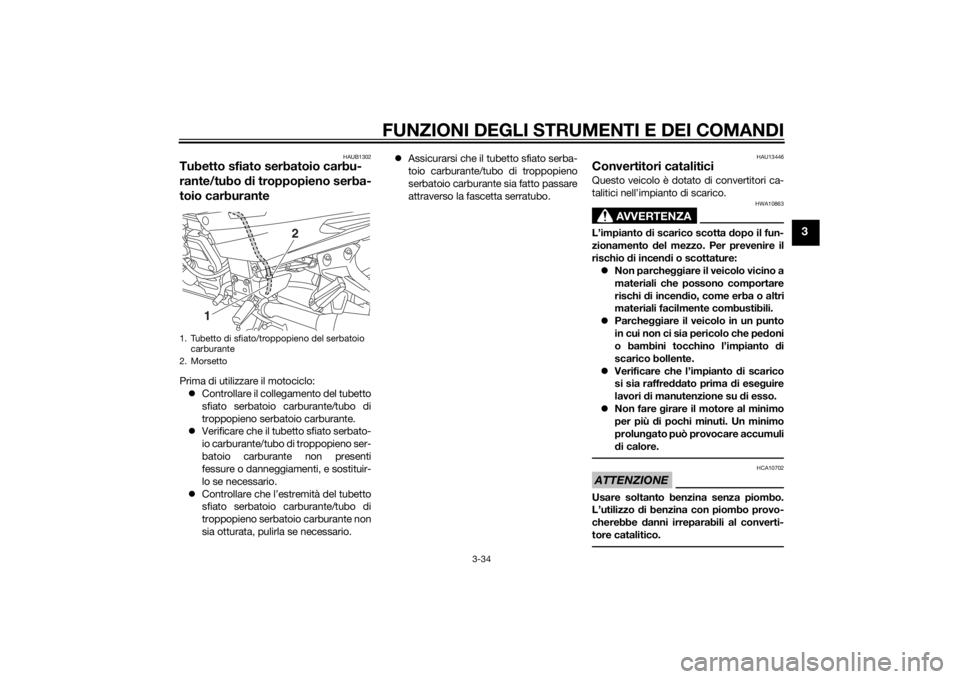

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-34
3
HAUB1302
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburantePrima di utilizzare il motociclo:
Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.
Verificare che il tubetto sfiato serbato-
io carburante/tubo di troppopieno ser-
batoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.Assicurarsi che il tubetto sfiato serba-
toio carburante/tubo di troppopieno
serbatoio carburante sia fatto passare
attraverso la fascetta serratubo.
HAU13446
Convertitori cataliticiQuesto veicolo è dotato di convertitori ca-
talitici nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumuli
di calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Morsetto
2
1
U1MDH1H0.book Page 34 Tuesday, June 17, 2014 9:00 AM

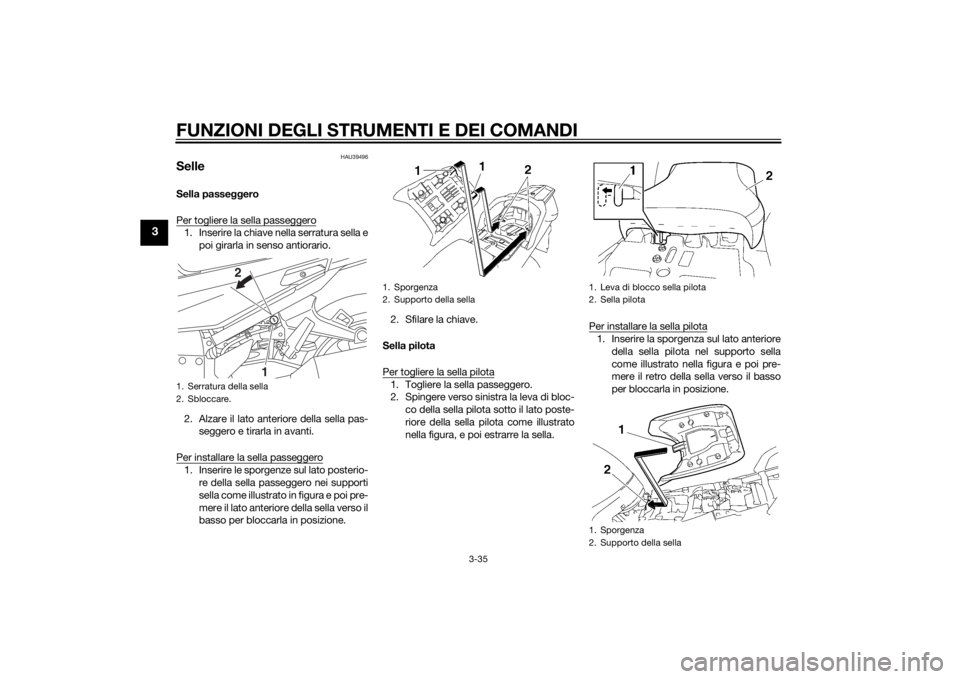

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-35
3
HAU39496
SelleSella passeggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella e
poi girarla in senso antiorario.
2. Alzare il lato anteriore della sella pas-
seggero e tirarla in avanti.
Per installare la sella passeggero1. Inserire le sporgenze sul lato posterio-
re della sella passeggero nei supporti
sella come illustrato in figura e poi pre-
mere il lato anteriore della sella verso il
basso per bloccarla in posizione.2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Spingere verso sinistra la leva di bloc-
co della sella pilota sotto il lato poste-
riore della sella pilota come illustrato
nella figura, e poi estrarre la sella.Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella
come illustrato nella figura e poi pre-
mere il retro della sella verso il basso
per bloccarla in posizione.
1. Serratura della sella
2. Sbloccare.
1 2
1. Sporgenza
2. Supporto della sella
1. Leva di blocco sella pilota
2. Sella pilota
1. Sporgenza
2. Supporto della sella
U1MDH1H0.book Page 35 Tuesday, June 17, 2014 9:00 AM

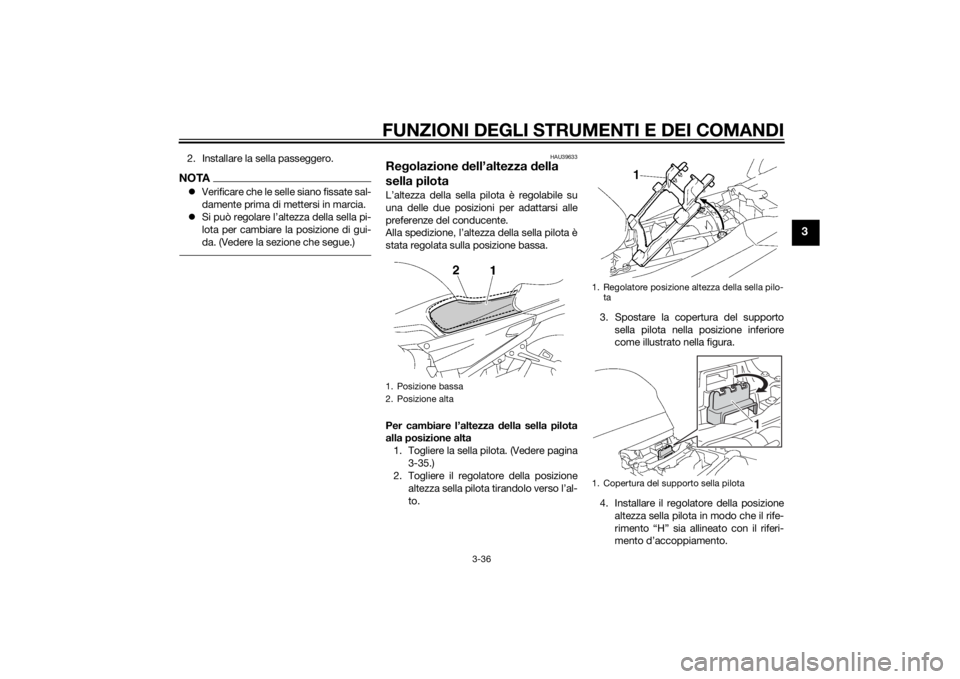

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-36
3
2. Installare la sella passeggero.NOTAVerificare che le selle siano fissate sal-
damente prima di mettersi in marcia.
Si può regolare l’altezza della sella pi-
lota per cambiare la posizione di gui-
da. (Vedere la sezione che segue.)
HAU39633
Regolazione dell’altezza della
sella pilotaL’altezza della sella pilota è regolabile su
una delle due posizioni per adattarsi alle
preferenze del conducente.
Alla spedizione, l’altezza della sella pilota è
stata regolata sulla posizione bassa.
Per cambiare l’altezza della sella pilota
alla posizione alta
1. Togliere la sella pilota. (Vedere pagina
3-35.)
2. Togliere il regolatore della posizione
altezza sella pilota tirandolo verso l’al-
to.3. Spostare la copertura del supporto
sella pilota nella posizione inferiore
come illustrato nella figura.
4. Installare il regolatore della posizione
altezza sella pilota in modo che il rife-
rimento “H” sia allineato con il riferi-
mento d’accoppiamento.1. Posizione bassa
2. Posizione alta
1. Regolatore posizione altezza della sella pilo-
ta
1. Copertura del supporto sella pilota
1
U1MDH1H0.book Page 36 Tuesday, June 17, 2014 9:00 AM

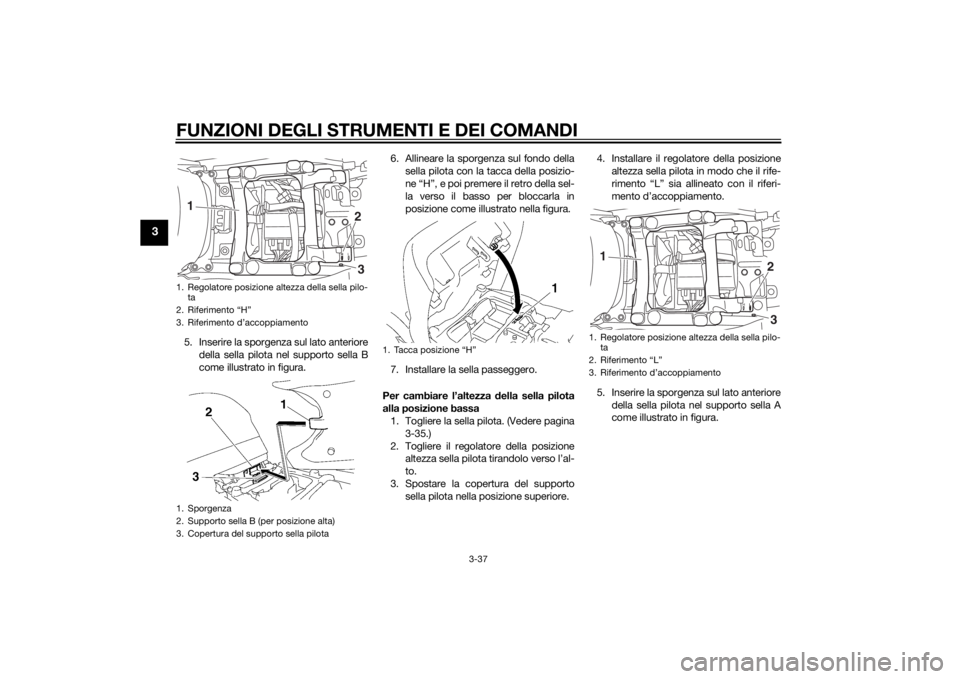

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-37
3
5. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella B
come illustrato in figura.6. Allineare la sporgenza sul fondo della
sella pilota con la tacca della posizio-
ne “H”, e poi premere il retro della sel-
la verso il basso per bloccarla in
posizione come illustrato nella figura.
7. Installare la sella passeggero.
Per cambiare l’altezza della sella pilota
alla posizione bassa
1. Togliere la sella pilota. (Vedere pagina
3-35.)
2. Togliere il regolatore della posizione
altezza sella pilota tirandolo verso l’al-
to.
3. Spostare la copertura del supporto
sella pilota nella posizione superiore.4. Installare il regolatore della posizione
altezza sella pilota in modo che il rife-
rimento “L” sia allineato con il riferi-
mento d’accoppiamento.
5. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella A
come illustrato in figura.1. Regolatore posizione altezza della sella pilo-
ta
2. Riferimento “H”
3. Riferimento d’accoppiamento
1. Sporgenza
2. Supporto sella B (per posizione alta)
3. Copertura del supporto sella pilota
HL
1
23
1.
1. Regolatore posizione altezza della sella pilo-
ta
2.
3.
HL
1
23
U1MDH1H0.book Page 37 Tuesday, June 17, 2014 9:00 AM

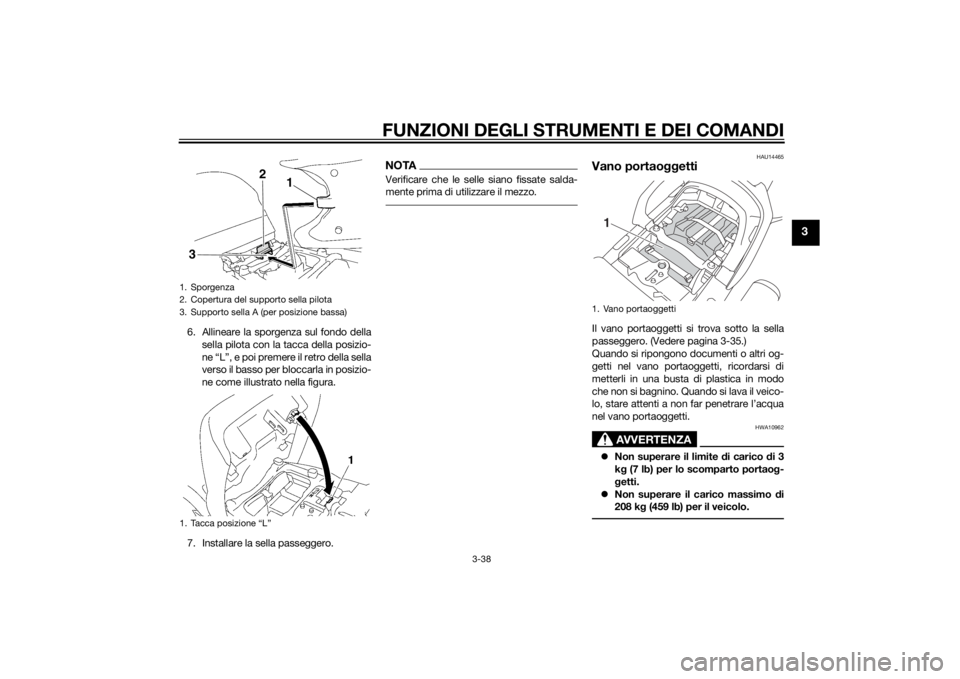

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-38
3
6. Allineare la sporgenza sul fondo della
sella pilota con la tacca della posizio-
ne “L”, e poi premere il retro della sella
verso il basso per bloccarla in posizio-
ne come illustrato nella figura.
7. Installare la sella passeggero.
NOTAVerificare che le selle siano fissate salda-
mente prima di utilizzare il mezzo.
HAU14465
Vano portaoggettiIl vano portaoggetti si trova sotto la sella
passeggero. (Vedere pagina 3-35.)
Quando si ripongono documenti o altri og-
getti nel vano portaoggetti, ricordarsi di
metterli in una busta di plastica in modo
che non si bagnino. Quando si lava il veico-
lo, stare attenti a non far penetrare l’acqua
nel vano portaoggetti.
AVVERTENZA
HWA10962
Non superare il limite di carico di 3
kg (7 lb) per lo scomparto portaog-
getti.
Non superare il carico massimo di
208 kg (459 lb) per il veicolo.
1. Sporgenza
2. Copertura del supporto sella pilota
3. Supporto sella A (per posizione bassa)
1. Tacca posizione “L”
1
2
3
1. Vano portaoggetti1
U1MDH1H0.book Page 38 Tuesday, June 17, 2014 9:00 AM

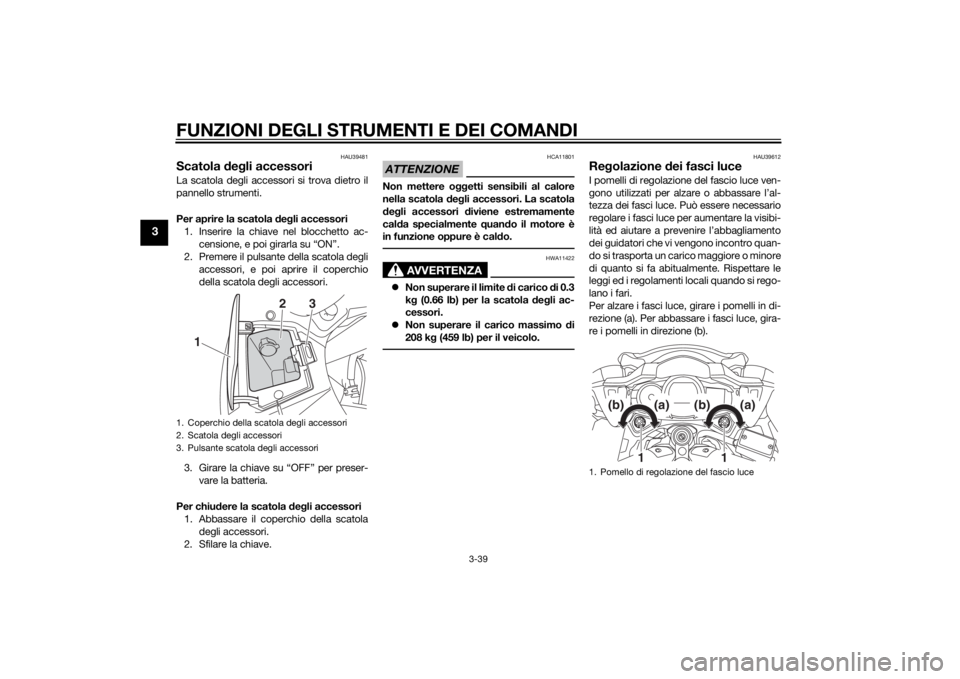

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-39
3
HAU39481
Scatola degli accessoriLa scatola degli accessori si trova dietro il
pannello strumenti.
Per aprire la scatola degli accessori
1. Inserire la chiave nel blocchetto ac-
censione, e poi girarla su “ON”.
2. Premere il pulsante della scatola degli
accessori, e poi aprire il coperchio
della scatola degli accessori.
3. Girare la chiave su “OFF” per preser-
vare la batteria.
Per chiudere la scatola degli accessori
1. Abbassare il coperchio della scatola
degli accessori.
2. Sfilare la chiave.
ATTENZIONE
HCA11801
Non mettere oggetti sensibili al calore
nella scatola degli accessori. La scatola
degli accessori diviene estremamente
calda specialmente quando il motore è
in funzione oppure è caldo.
AVVERTENZA
HWA11422
Non superare il limite di carico di 0.3
kg (0.66 lb) per la scatola degli ac-
cessori.
Non superare il carico massimo di
208 kg (459 lb) per il veicolo.
HAU39612
Regolazione dei fasci luceI pomelli di regolazione del fascio luce ven-
gono utilizzati per alzare o abbassare l’al-
tezza dei fasci luce. Può essere necessario
regolare i fasci luce per aumentare la visibi-
lità ed aiutare a prevenire l’abbagliamento
dei guidatori che vi vengono incontro quan-
do si trasporta un carico maggiore o minore
di quanto si fa abitualmente. Rispettare le
leggi ed i regolamenti locali quando si rego-
lano i fari.
Per alzare i fasci luce, girare i pomelli in di-
rezione (a). Per abbassare i fasci luce, gira-
re i pomelli in direzione (b).
1. Coperchio della scatola degli accessori
2. Scatola degli accessori
3. Pulsante scatola degli accessori
1
2
3
1. Pomello di regolazione del fascio luce
1
1
(b)
(a)
(b)
(a)
U1MDH1H0.book Page 39 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-40
3
HAU39642
Posizione del manubrioI manubri sono regolabili su una delle tre
posizioni per adattarsi alle preferenze del
conducente. Fare regolare la posizione dei
manubri da un concessionario Yamaha.
HAU54151
Apertura e chiusura dei convo-
gliatori d’aria delle carenatureI convogliatori d’aria delle carenature si
possono aprire di 20 mm (0.79 in) per au-
mentare la ventilazione e adattarsi alle con-
dizioni di guida.
Per aprire il convogliatore d’aria di una
carenatura
1. Togliere il fissaggio rapido.
2. Far scorrere il pannello del convoglia-
tore d’aria della carenatura in avanti
per sganciare le sporgenze dalle tac-
che inferiori; estrarre quindi il pannel-
lo.3. Inserire le sporgenze nelle tacche su-
periori e far scorrere il pannello all’in-
dietro.
1. Manubrio
11
1. Posizione chiusa
2. Posizione aperta
1
2
1.
natura
2. Scanalatura inferiore
3. Fissaggio rapido
1. Sporgenza
2. Scanalatura superiore
3. Fissaggio rapido
3
1
2
1
32
U1MDH1H0.book Page 40 Tuesday, June 17, 2014 9:00 AM

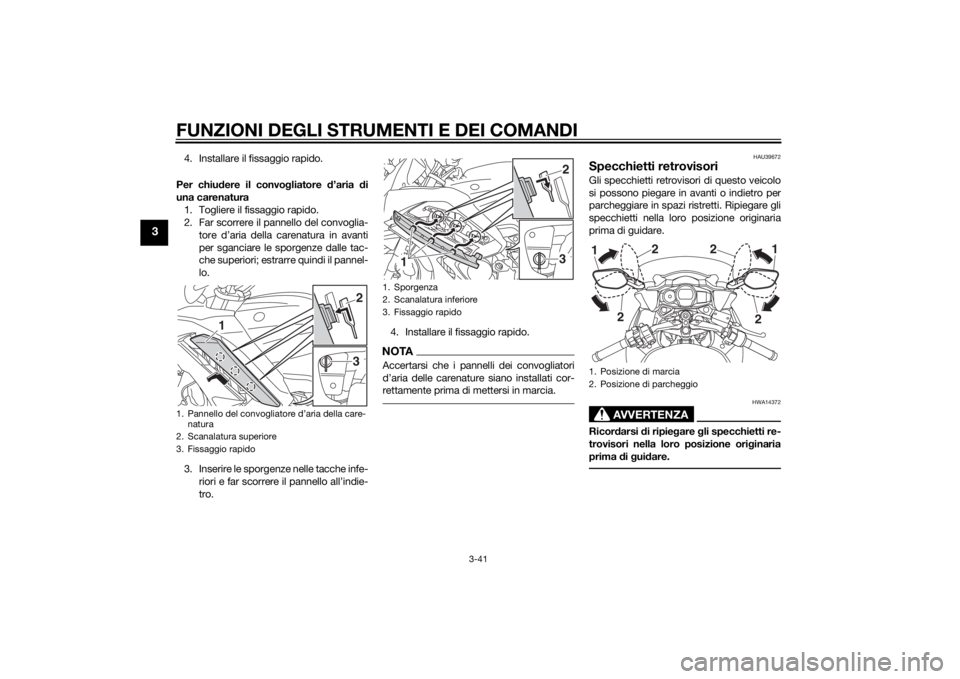

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-41
3
4. Installare il fissaggio rapido.
Per chiudere il convogliatore d’aria di
una carenatura
1. Togliere il fissaggio rapido.
2. Far scorrere il pannello del convoglia-
tore d’aria della carenatura in avanti
per sganciare le sporgenze dalle tac-
che superiori; estrarre quindi il pannel-
lo.
3. Inserire le sporgenze nelle tacche infe-
riori e far scorrere il pannello all’indie-
tro.4. Installare il fissaggio rapido.
NOTAAccertarsi che i pannelli dei convogliatori

rettamente prima di mettersi in marcia.
HAU39672
Specchietti retrovisoriGli specchietti retrovisori di questo veicolo
si possono piegare in avanti o indietro per
parcheggiare in spazi ristretti. Ripiegare gli
specchietti nella loro posizione originaria
prima di guidare.
AVVERTENZA
HWA14372
Ricordarsi di ripiegare gli specchietti re-
trovisori nella loro posizione originaria
prima di guidare.
1. Pannello del convogliatore d’aria della care-
natura
2. Scanalatura superiore
3. Fissaggio rapido
3
1
2
1. Sporgenza
2. Scanalatura inferiore
3. Fissaggio rapido
1
32
1. Posizione di marcia
2. Posizione di parcheggio
2 2
1
221
U1MDH1H0.book Page 41 Tuesday, June 17, 2014 9:00 AM
