2015 YAMAHA FJR1300AS Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-26
3
HAU41701
La spia guasto motore si accende quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12735
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12781
Interruttori del sistema di regolazione
automatica della velocità
Vedere pagina 3-6 per spiegazioni sul si-
stema di regolazione automatica della velo-
cità.
HAU54231
Interruttore dei menu “MENU”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display delle funzioni e
nel display delle modalità di regolazione
dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-10 per informazioni dettagliate.
HAU54221
Interruttore di selezione “ / ”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display delle funzioni e
nel display delle modalità di regolazione
dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-10 per informazioni dettagliate.
HAU55463
Interruttore modalità di arresto “ ”
Premendo questo interruttore, si attiva la
modalità di arresto e la relativa spia si ac-
cende.
La modalità di arresto, quando è attiva, in-
teragisce con il sistema YCC-S per scalare
automaticamente la trasmissione fino alla
1a marcia in base alla velocità del veicolo.
Se questa modalità viene attivata e quando
il pilota arresta il veicolo, il cambio è in 2a o
in una marcia superiore, la trasmissione
scala automaticamente fino alla 1a marcia.
NOTAQuando la modalità di arresto è attiva, la
spia di segnalazione di passaggio alla mar-
cia inferiore lampeggia solo se il conducen-
te tenta di partire in 2a o in una marcia
superiore.
HAU54691
Interruttore modalità di guida “MODE”
AVVERTENZA
HWA15341
Non cambiare la modalità di guida D-
mode mentre il veicolo è in movimento.Con questo interruttore si commuta la mo-
dalità di guida in modalità touring “T” o in
modalità sportiva “S”.
La manopola acceleratore deve essere
chiusa completamente per cambiare la
modalità di guida.
La modalità selezionata viene visualizzata
sul display della modalità di guida. (Vedere
pagina 3-13.)
La modalità di guida non può essere cam-
biata mentre il sistema di regolazione auto-
matica della velocità è in funzione.
U1MDH1H0.book Page 26 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-27
3
HAU55491
Sistema YCC-SQuesto veicolo è dotato del sistema
Yamaha YCC-S (Yamaha Chip Controlled-
Shift - cambio automatico a microproces-
sore).
La funzione base di questo sistema con-
sente al pilota di cambiare le marce senza
l’uso di una leva frizione. Inoltre, sul manu-
brio è prevista una leva cambio manuale,
che consente al pilota di cambiare marcia
agendo con il piede sul pedale cambio o
con la mano sulla relativa leva. (Vedere pa-
gina 3-28.)
All’avviamento del motore e all’azionamen-
to del pedale cambio o della leva cambio
manuale, viene inviato un segnale alla MCU
(unità di controllo motorino) che disinnesta
la frizione, la ECU (unità di controllo motore)
regola quindi la valvola a farfalla elettronica,
viene eseguito il cambio marcia e quando il
motore raggiunge il regime adeguato viene
reinnestata la frizione. L’innesto della frizio-
ne viene controllato in modo ottimale dalla
centralina MCU in funzione dei giri/min del
motore, delle richieste del motore, e delle
condizioni di marcia.
NOTAQuesta non è una trasmissione automatica,
soltanto il sistema della frizione è automati-
co. Le marce devono essere innestate dal
pilota ad eccezione dei casi in cui si arresti
il veicolo con la modalità di arresto attivata.Per ulteriori spiegazioni su questo sistema,
nterruttore modalità di
arrestoŽ (Vedere pagina 3-26.) e UTILIZZO
E PUNTI IMPORTANTI RELATIVI ALLA
GUIDA (Vedere pagina 5-1.).
HAU40496
Pedale cambioQuesto motociclo è equipaggiato con una
trasmissione sempre in presa a 5 marce. Il
pedale cambio si trova sul lato sinistro del
motociclo. Il folle è nella posizione inferiore.NOTAÈ possibile cambiare marcia solo se la chia-
Si può regolare il pedale cambio in tre posi-
zioni per adattarlo alle preferenze del pilota.
Per regolare la posizione del pedale
cambio
1. Togliere il pedale cambio togliendo il

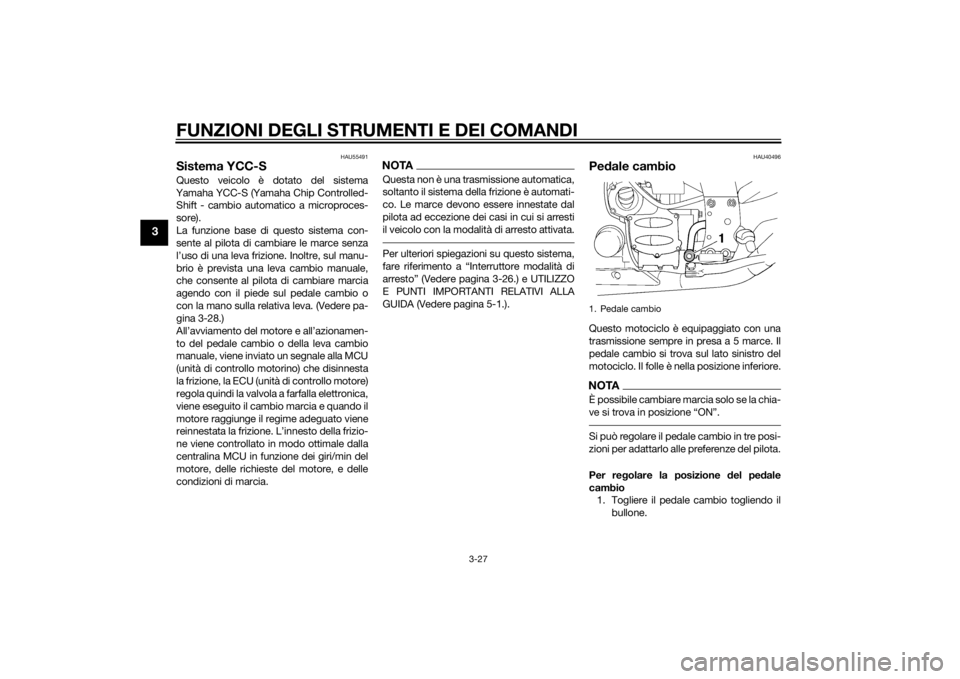

bullone.1. Pedale cambio
U1MDH1H0.book Page 27 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-28
3
2. Spostare il pedale cambio nella posi-
zione desiderata.
3. Installare il bullone, e poi serrarlo alla
coppia specificata.
HAU55403
Leva cambio manuale “ ”/“ ”La leva cambio manuale si trova sul manu-
brio sinistro.
Tirare il lato “ ” della leva con l’indice per
passare alla marcia superiore, e premere il
lato “ ” della leva con il pollice per passare
alla marcia inferiore. Vedere pagina 5-3 per
maggiori informazioni sul cambio delle
marce.
HAU26825
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
1. Pedale cambio
2. Bullone
3. Posizione standardCoppia di serraggio:
Bullone pedale cambio:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
31
2
1. Leva cambio manuale Ž
2. Leva cambio manuale Ž
1
2
–
+
1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento Ž
4. Distanza tra la leva freno e la manopola ac-
celeratore
15
43
2
4 1
3
2
U1MDH1H0.book Page 28 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-29
3
HAU39541
Pedale frenoIl pedale freno si trova sul lato destro del
veicolo.
Questo modello è equipaggiato con un im-
pianto di frenatura unificato.
Premendo il pedale freno, si attiva il freno
posteriore ed una quota del freno anteriore.
Per ottenere tutta la potenza di frenata, ap-
plicare contemporaneamente la leva freno
ed il pedale freno.
HAU54532
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che precede, adeguata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lunghe.
Su determinate superfici stradali,
ad esempio su terreni accidentati o
in presenza di ghiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una del-
le leve del freno o il pedale freno ven-
gono azionati anche solo
leggermente, si può avvertire una vi-
brazione sulla leva e sul pedale, ma
questi sintomi non sono indice di ano-
malia.
Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.ATTENZIONE
HCA16831
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai

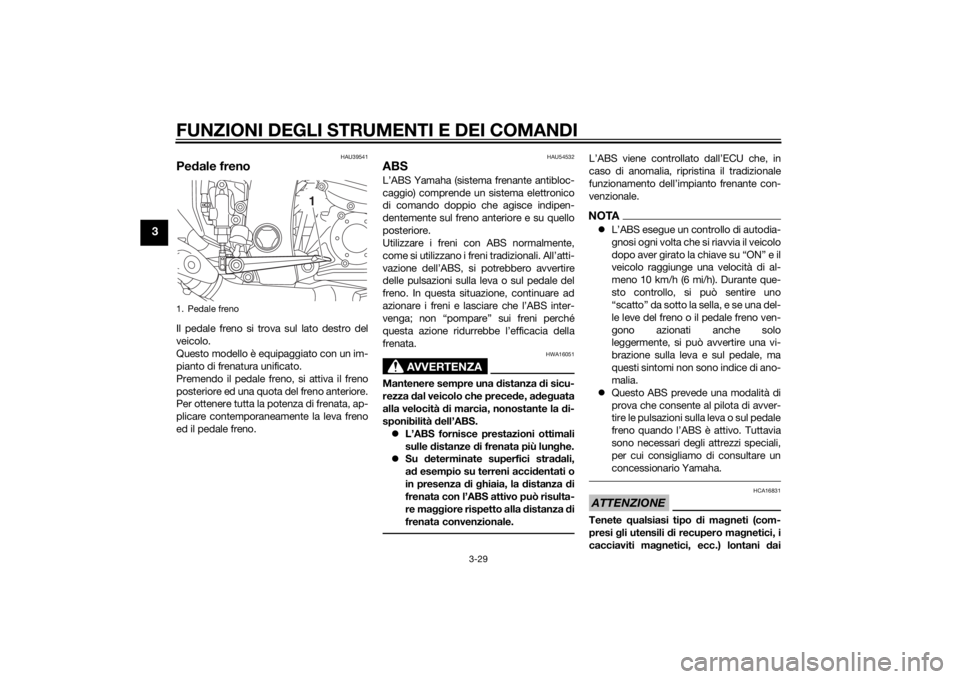

1. Pedale freno
1
U1MDH1H0.book Page 29 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-30
3
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS e dell’impianto di frena-
tura unificato.
HAU54271
Sistema di controllo della trazio-
neIl sistema di controllo della trazione contri-
buisce a mantenere la trazione in fase di
accelerazione su fondi sdrucciolevoli, quali
strade non asfaltate o bagnate. Se i sensori
rilevano un principio di slittamento (pattina-
mento incontrollato) della ruota posteriore,
il sistema di controllo della trazione intervie-
ne regolando opportunamente la potenza
erogata dal motore fino al ripristino della
trazione. La spia di segnalazione “TCS”
lampeggia per informare il pilota che il con-
trollo della trazione si è inserito.NOTAIl pilota potrebbe inoltre notare lievi cam-
biamenti nel rumore prodotto dal motore e

di controllo della trazione si inserisce.
AVVERTENZA
HWA15432
Il sistema di controllo della trazione non
esenta il pilota dal mantenere una guida
adatta alle specifiche condizioni. Il siste-
ma di controllo della trazione impedisce
la perdita della trazione dovuta ad ec-
cessiva velocità all’ingresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto oin frenata e non può impedire lo slitta-
mento della ruota anteriore. Come con
qualsiasi moto, affrontare con cautela le
superfici che potrebbero essere sdruc-
ciolevoli ed evitare le superfici eccessi-
vamente sdrucciolevoli.
Girando la chiave su “ON”, il sistema di
controllo della trazione si attiva automatica-
mente.
È possibile attivare o disattivare manual-
mente il sistema di controllo della trazione
solo con la chiave in posizione “ON” e il
motociclo fermo.NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il motociclo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pagina 6-20.) L’uso
di pneumatici di dimensioni diverse im-
pedisce il preciso controllo della rotazio-
ne dei pneumatici da parte del sistema di
controllo della trazione.

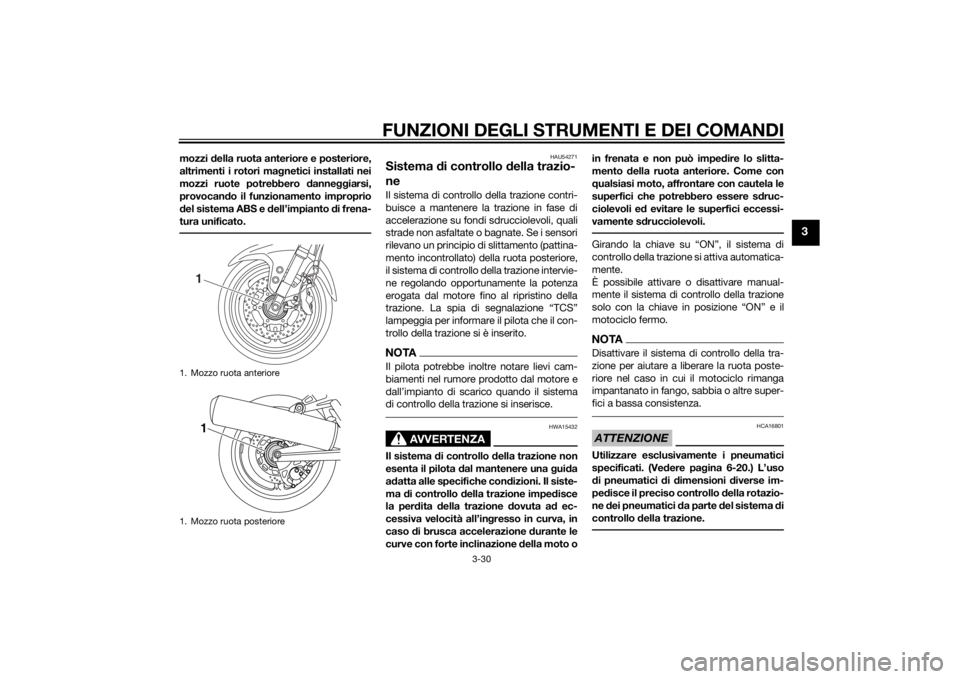

1. Mozzo ruota anteriore
1. Mozzo ruota posteriore
11
U1MDH1H0.book Page 30 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-31
3
Attivazione/disattivazione del sistema di
controllo della trazione
AVVERTENZA
HWA15441
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del sistema di controllo della
trazione. Il cambiamento delle imposta-
zioni durante la marcia può distrarre il
pilota ed aumentare il rischio di un inci-
dente.Per disattivare il sistema di controllo della
trazione, premere il tasto “TCS” sullo stru-
mento multifunzione per almeno 2 secondi.
La spia di segnalazione “TCS” si accende-
rà.
Per attivare il sistema di controllo della tra-
zione, premere di nuovo il tasto “TCS”. La
spia di segnalazione “TCS” si spegnerà.Ripristino
Il sistema di controllo della trazione verrà
disabilitato nelle seguenti condizioni:
Rotazione della ruota posteriore con
cavalletto centrale abbassato e chiave
in posizione “ON”.
Sollevamento da terra della ruota an-
teriore o di quella posteriore durante la
guida.
Pattinamento eccessivo della ruota
posteriore.
Se il sistema di controllo della trazione è
stato disabilitato, sia la spia di segnalazione
“TCS” che la spia guasto motore si accen-
dono.Per ripristinare il sistema di controllo della
trazioneGirare la chiave su “OFF”. Attendere alme-
no 1 secondo e quindi riportare la chiave su
“ON”. La spia di segnalazione “TCS” deve
spegnersi e il sistema verrà abilitato. La
spia guasto motore deve spegnersi quando
la motocicletta raggiunge almeno i 20 km/h
(12 mi/h). Se la spia di segnalazione “TCS”
e/o la spia guasto motore restano accese
anche dopo il ripristino, il motociclo può
comunque essere usato; tuttavia, fare con-
trollare il motociclo non appena possibile
da un concessionario Yamaha.

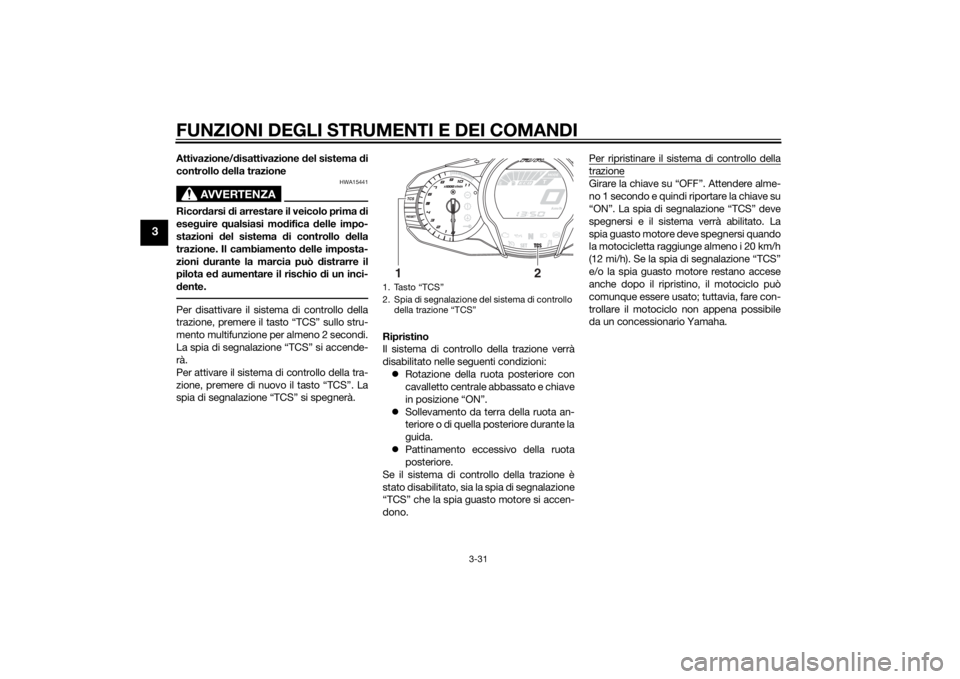

1. Tasto “TCS”
2. Spia di segnalazione del sistema di controllo
della trazione “TCS”
1
2
U1MDH1H0.book Page 31 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-32
3
HAU13075
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio d’in-
cendio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.

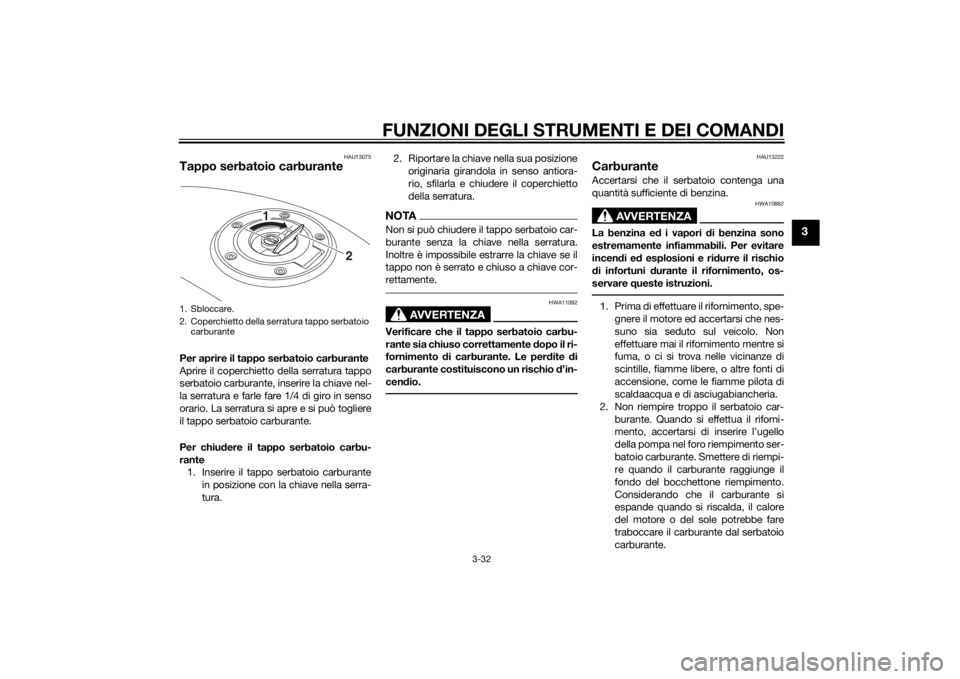

1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio
carburante
2 1
U1MDH1H0.book Page 32 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-33
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13323
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controlla-
to di 95 o più. Se il motore batte in testa,
usare benzina di una marca diversa o car-
burante super senza piombo. L’uso di car-burante senza piombo prolunga la durata
delle candele e riduce i costi di manuten-
zione.

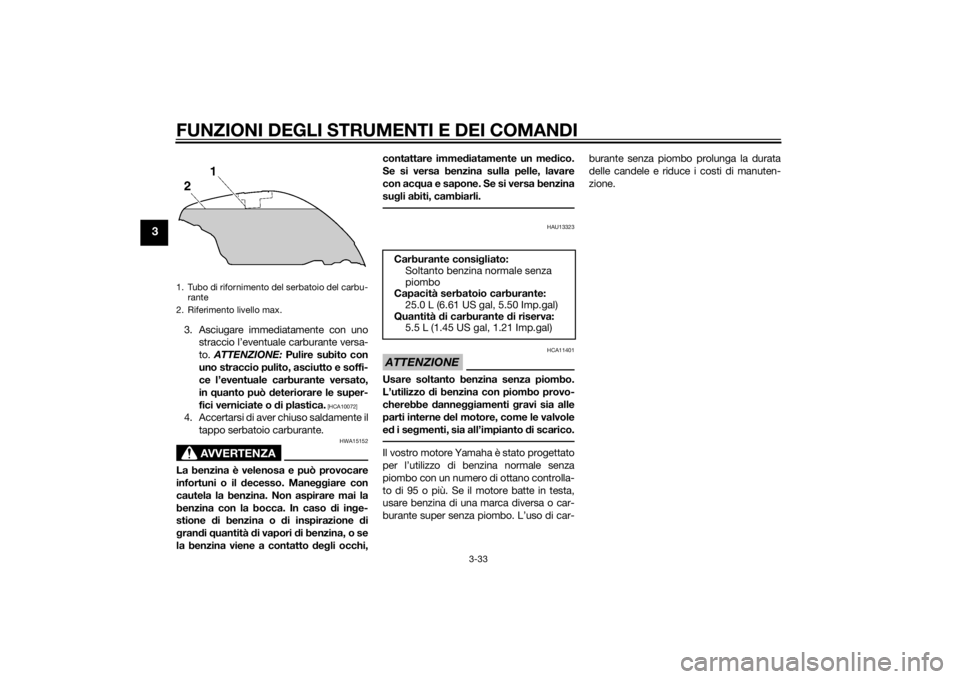

1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
Carburante consigliato:
Soltanto benzina normale senza
piombo
Capacità serbatoio carburante:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantità di carburante di riserva:
5.5 L (1.45 US gal, 1.21 Imp.gal)
U1MDH1H0.book Page 33 Tuesday, June 17, 2014 9:00 AM
