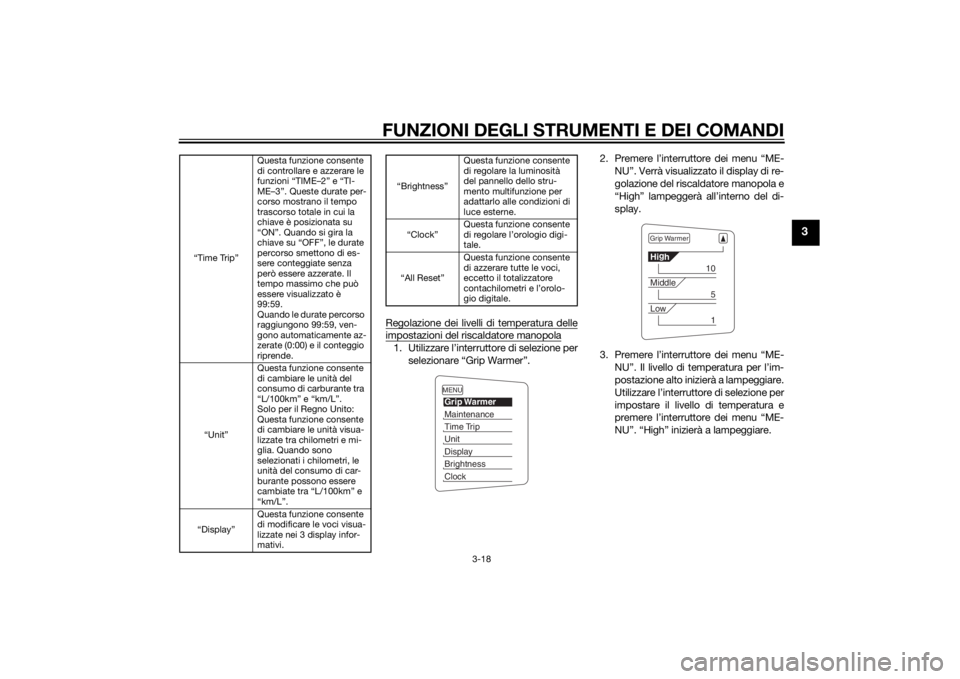

2015 YAMAHA FJR1300AS Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
Regolazione dei livelli di temperatura delleimpostazioni del riscaldatore manopola1. Utilizzare l’interruttore di selezione per
selezionare “Grip Warmer”.2. Premere l’interruttore dei menu “ME-
NU”. Verrà visualizzato il display di re-
golazione del riscaldatore manopola e
“High” lampeggerà all’interno del di-
splay.
3. Premere l’interruttore dei menu “ME-
NU”. Il livello di temperatura per l’im-
postazione alto inizierà a lampeggiare.
Utilizzare l’interruttore di selezione per
impostare il livello di temperatura e
premere l’interruttore dei menu “ME-
NU”. “High” inizierà a lampeggiare.
“Time Trip”Questa funzione consente
di controllare e azzerare le
funzioni “TIME–2” e “TI-
ME–3”. Queste durate per-
corso mostrano il tempo
trascorso totale in cui la
chiave è posizionata su
“ON”. Quando si gira la
chiave su “OFF”, le durate
percorso smettono di es-
sere conteggiate senza
però essere azzerate. Il
tempo massimo che può
essere visualizzato è
99:59.
Quando le durate percorso
raggiungono 99:59, ven-
gono automaticamente az-
zerate (0:00) e il conteggio
riprende.
“Unit”Questa funzione consente
di cambiare le unità del
consumo di carburante tra
“L/100km” e “km/L”.
Solo per il Regno Unito:
Questa funzione consente
di cambiare le unità visua-
lizzate tra chilometri e mi-
glia. Quando sono
selezionati i chilometri, le
unità del consumo di car-
burante possono essere
cambiate tra “L/100km” e
“km/L”.
“Display”Questa funzione consente
di modificare le voci visua-
lizzate nei 3 display infor-
mativi.
“Brightness”Questa funzione consente
di regolare la luminosità
del pannello dello stru-
mento multifunzione per
adattarlo alle condizioni di
luce esterne.
“Clock”Questa funzione consente
di regolare l’orologio digi-
tale.
“All Reset”Questa funzione consente
di azzerare tutte le voci,
eccetto il totalizzatore
contachilometri e l’orolo-
gio digitale.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Grip WarmerHig
h
10
Middle
5
Low
1
U1MDH1H0.book Page 18 Tuesday, June 17, 2014 9:00 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
4. Utilizzare l’interruttore di selezione per
selezionare “Middle” o “Low” e modi-
ficare l’impostazione seguendo la
stessa procedura utilizzata per l’impo-
stazione alto.
5. Completata la modifica delle imposta-
zioni, utilizzare l’interruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore dei menu “MENU” per
tornare al menu della modalità di re-
golazione.
NOTA
livelli di temperatura.Azzeramento dei contatori della manuten-zione1.

2.

selezionare la voce da azzerare.3. Mentre la voce selezionata lampeggia,

2 secondi.
4.
NUŽ per tornare al menu della modali-
tà di regolazione.

ME…3Ž1.

Grip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHig
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
20
OIL km
10
FREE-1 km
10
FREE-2 kmMaintenance
U1MDH1H0.book Page 19 Tuesday, June 17, 2014 9:00 AM

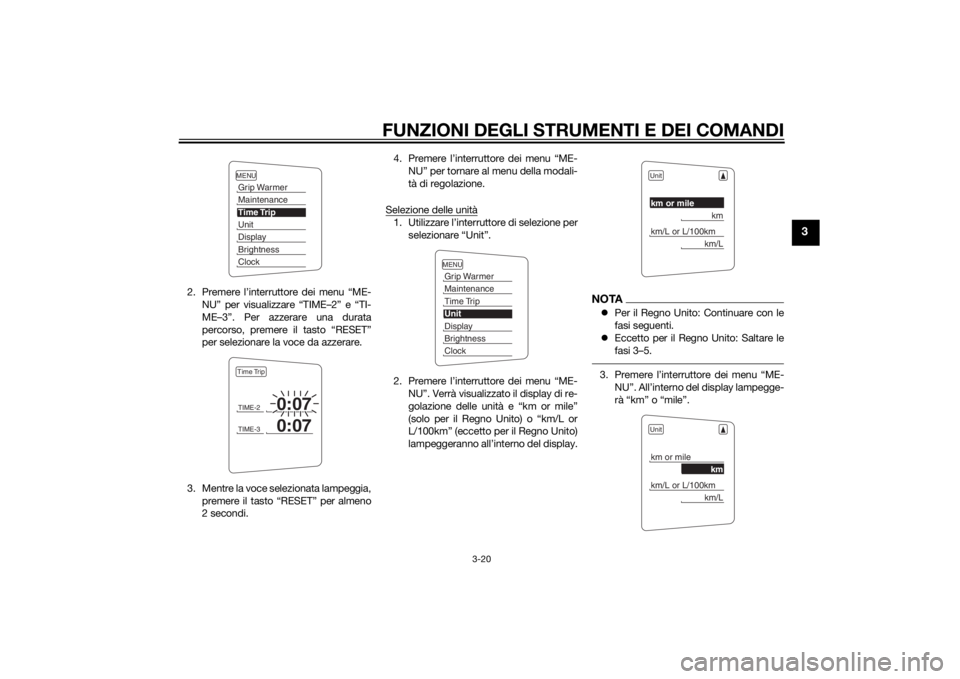

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
2. Premere l’interruttore dei menu “ME-
NU” per visualizzare “TIME–2” e “TI-
ME–3”. Per azzerare una durata
percorso, premere il tasto “RESET”
per selezionare la voce da azzerare.
3. Mentre la voce selezionata lampeggia,
premere il tasto “RESET” per almeno
2 secondi.4. Premere l’interruttore dei menu “ME-
NU” per tornare al menu della modali-
tà di regolazione.
Selezione delle unità
1. Utilizzare l’interruttore di selezione per
selezionare “Unit”.
2. Premere l’interruttore dei menu “ME-
NU”. Verrà visualizzato il display di re-
golazione delle unità e “km or mile”
(solo per il Regno Unito) o “km/L or
L/100km” (eccetto per il Regno Unito)
lampeggeranno all’interno del display.
NOTAPer il Regno Unito: Continuare con le
fasi seguenti.
Eccetto per il Regno Unito: Saltare le
fasi 3–5.3. Premere l’interruttore dei menu “ME-
NU”. All’interno del display lampegge-
rà “km” o “mile”.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
U1MDH1H0.book Page 20 Tuesday, June 17, 2014 9:00 AM

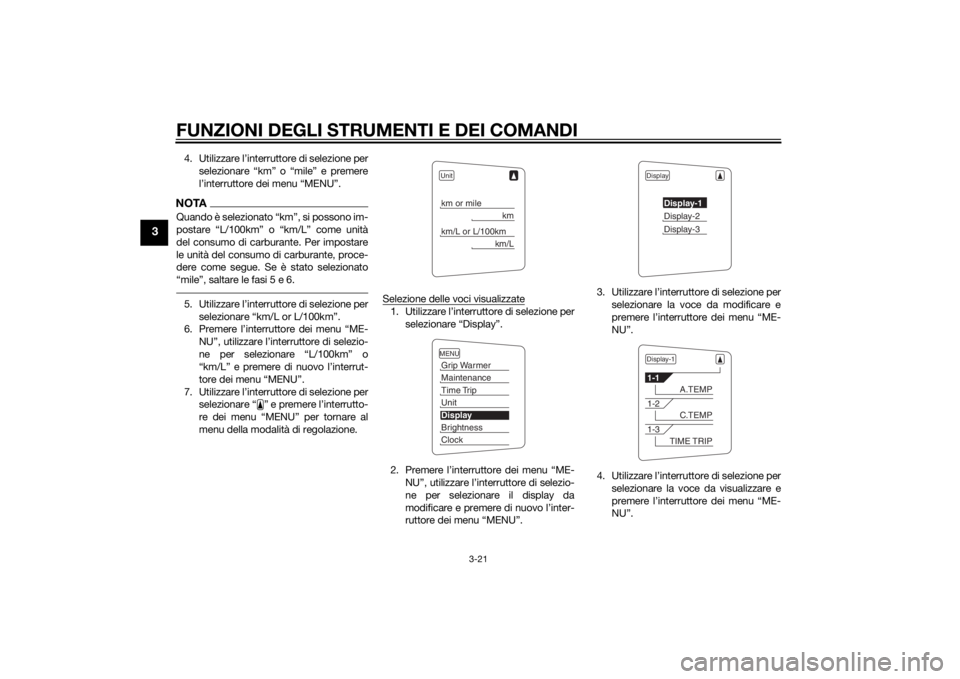

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
4. Utilizzare l’interruttore di selezione per
selezionare “km” o “mile” e premere
l’interruttore dei menu “MENU”.NOTA

del consumo di carburante. Per impostare
le unità del consumo di carburante, proce-
dere come segue. Se è stato selezionato
5.

6.




7.
selezionare

menu della modalità di regolazione.Selezione delle voci visualizzate
1.

2.

ne per selezionare il display da

3.
selezionare la voce da modificare e

NUŽ.
4.
selezionare la voce da visualizzare e

NUŽ.
Unitkm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
U1MDH1H0.book Page 21 Tuesday, June 17, 2014 9:00 AM

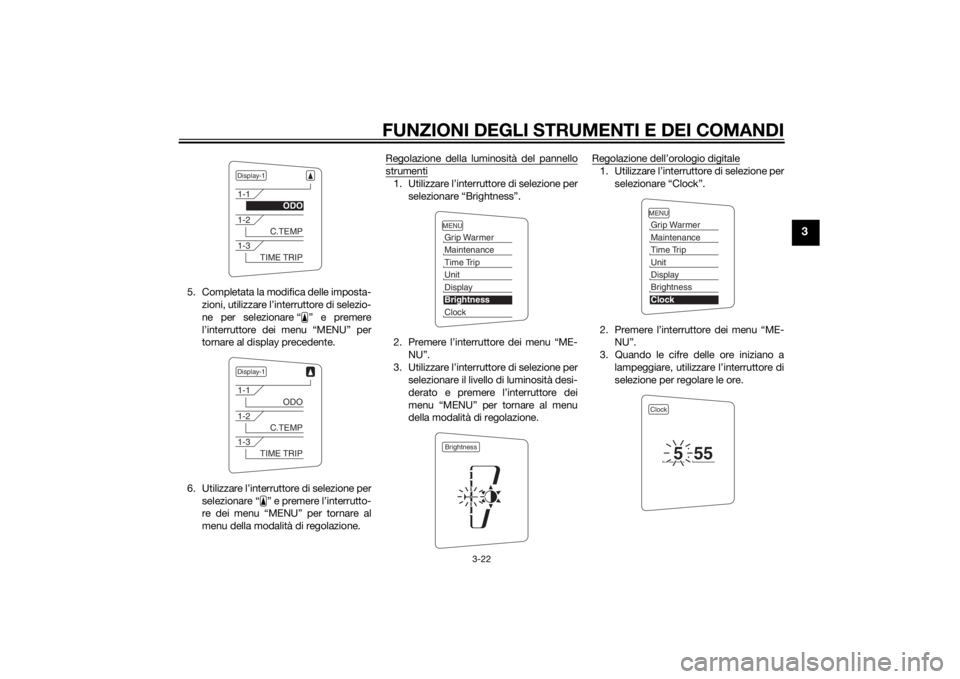

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
5. Completata la modifica delle imposta-
zioni, utilizzare l’interruttore di selezio-
ne per selezionare “ ” e premere
l’interruttore dei menu “MENU” per
tornare al display precedente.
6. Utilizzare l’interruttore di selezione per
selezionare “ ” e premere l’interrutto-
re dei menu “MENU” per tornare al
menu della modalità di regolazione.Regolazione della luminosità del pannello
strumenti1. Utilizzare l’interruttore di selezione per
selezionare “Brightness”.
2. Premere l’interruttore dei menu “ME-
NU”.
3. Utilizzare l’interruttore di selezione per
selezionare il livello di luminosità desi-
derato e premere l’interruttore dei
menu “MENU” per tornare al menu
della modalità di regolazione.Regolazione dell’orologio digitale
1. Utilizzare l’interruttore di selezione per
selezionare “Clock”.
2. Premere l’interruttore dei menu “ME-
NU”.
3. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare l’interruttore di
selezione per regolare le ore.
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockBrightness
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockClock
5
55
U1MDH1H0.book Page 22 Tuesday, June 17, 2014 9:00 AM

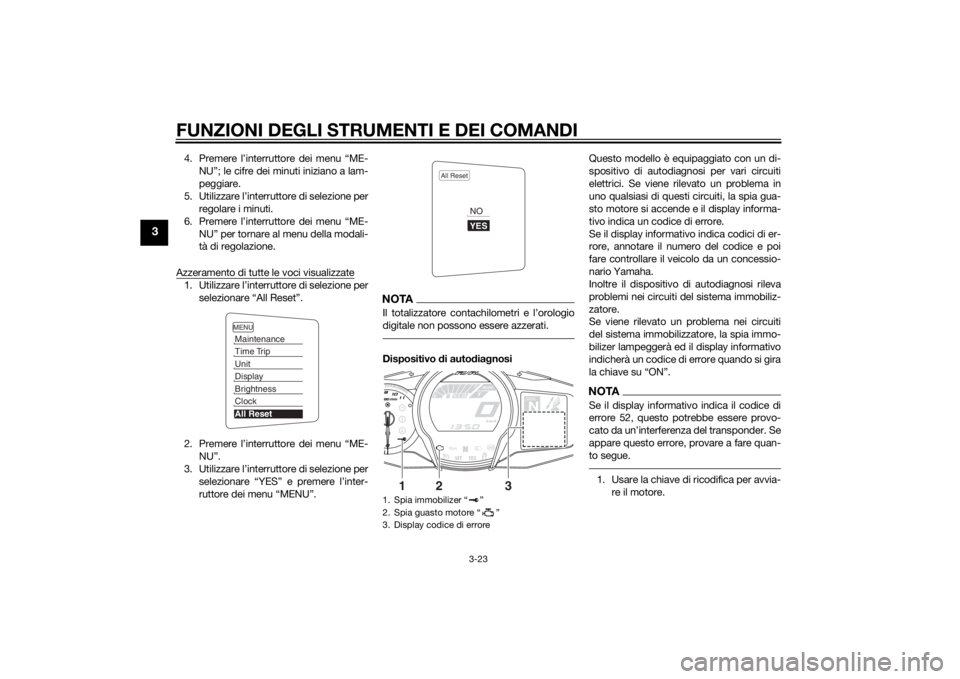

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
4. Premere l’interruttore dei menu “ME-
NU”; le cifre dei minuti iniziano a lam-
peggiare.
5. Utilizzare l’interruttore di selezione per
regolare i minuti.
6. Premere l’interruttore dei menu “ME-
NU” per tornare al menu della modali-
tà di regolazione.
Azzeramento di tutte le voci visualizzate1. Utilizzare l’interruttore di selezione per
selezionare “All Reset”.
2. Premere l’interruttore dei menu “ME-
NU”.
3. Utilizzare l’interruttore di selezione per
selezionare “YES” e premere l’inter-
ruttore dei menu “MENU”.
NOTA
digitale non possono essere azzerati.Dispositivo di autodiagnosiQuesto modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici. Se viene rilevato un problema in
uno qualsiasi di questi circuiti, la spia gua-
sto motore si accende e il display informa-
tivo indica un codice di errore.
Se il display informativo indica codici di er-
rore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggerà ed il display informativo
indicherà un codice di errore quando si gira
la chiave su “ON”.
NOTASe il display informativo indica il codice di
errore 52, questo potrebbe essere provo-

appare questo errore, provare a fare quan-
to segue.1. Usare la chiave di ricodifica per avvia-
re il motore.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1. Spia immobilizer “ ”
2. Spia guasto motore “ ”
3. Display codice di errore
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
U1MDH1H0.book Page 23 Tuesday, June 17, 2014 9:00 AM

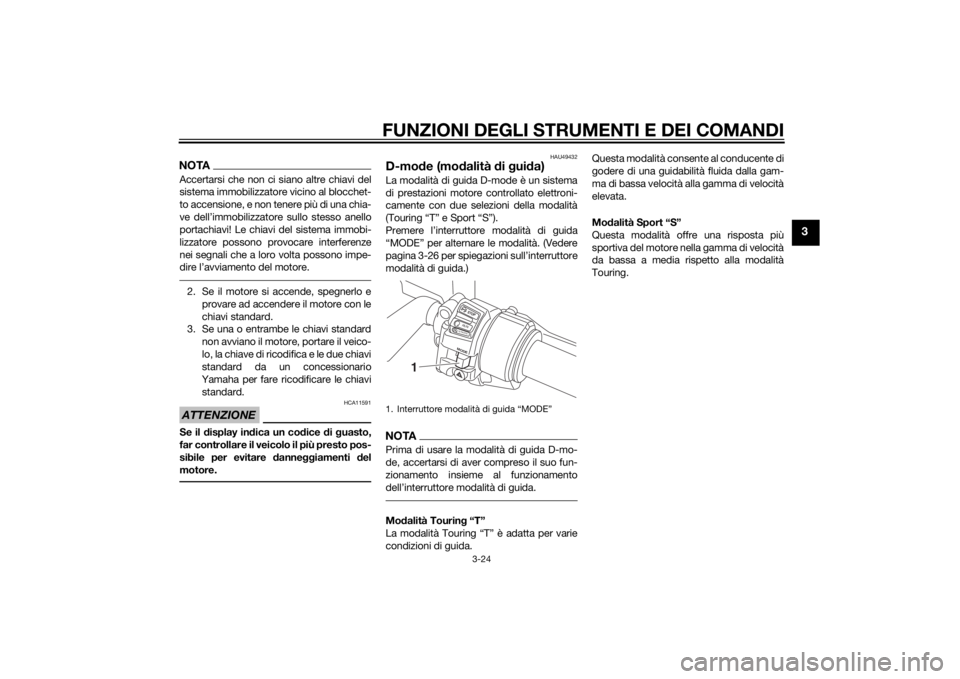

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.ATTENZIONE
HCA11591
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del
motore.
HAU49432
D-mode (modalità di guida)La modalità di guida D-mode è un sistema
di prestazioni motore controllato elettroni-
camente con due selezioni della modalità
(Touring “T” e Sport “S”).
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-26 per spiegazioni sull’interruttore
modalità di guida.)NOTAPrima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
Modalità Touring “T”
La modalità Touring “T” è adatta per varie
condizioni di guida.Questa modalità consente al conducente di
godere di una guidabilità fluida dalla gam-
ma di bassa velocità alla gamma di velocità
elevata.
Modalità Sport “S”
Questa modalità offre una risposta più
sportiva del motore nella gamma di velocità
da bassa a media rispetto alla modalità
Touring.1. Interruttore modalità di guida “MODE”
STOPM
O
D
ERUNSTART
1
U1MDH1H0.book Page 24 Tuesday, June 17, 2014 9:00 AM

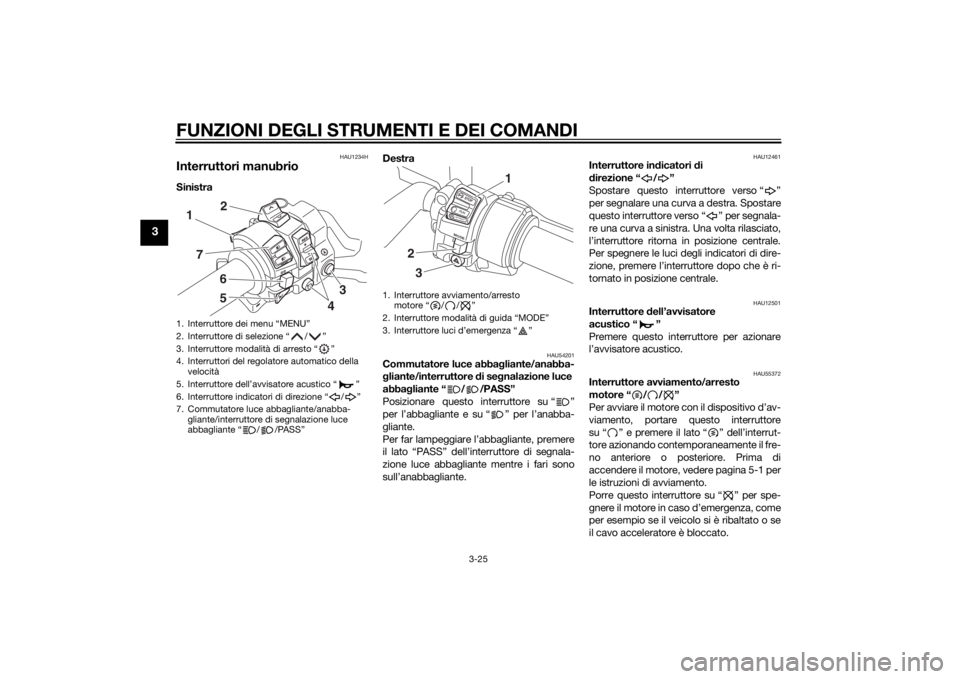

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
HAU1234H
Interruttori manubrioSinistraDestra
HAU54201
Commutatore luce abbagliante/anabba-
gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
Per far lampeggiare l’abbagliante, premere
il lato “PASS” dell’interruttore di segnala-
zione luce abbagliante mentre i fari sono
sull’anabbagliante.
HAU12461
Interruttore indicatori di
direzione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU55372
Interruttore avviamento/arresto
motore “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e premere il lato “ ” dell’interrut-
tore azionando contemporaneamente il fre-
no anteriore o posteriore. Prima di
accendere il motore, vedere pagina 5-1 per
le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si è ribaltato o se
il cavo acceleratore è bloccato.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
3. Interruttore modalità di arresto “ ”
4. Interruttori del regolatore automatico della
velocità
5. Interruttore dell’avvisatore acustico “ ”
6. Interruttore indicatori di direzione “ / ”
7. Commutatore luce abbagliante/anabba-
gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”17
652
4
3
1. Interruttore avviamento/arresto
motore / / Ž
2.
3. Ž
STOPM
O
D
ERUNSTART
32
1
U1MDH1H0.book Page 25 Tuesday, June 17, 2014 9:00 AM
