2015 YAMAHA FJR1300AS Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-10
3
Zelfdiagnosesysteem
De cruise control wordt ook uitgeschakeld
wanneer een afwijking in een van de syste-
men van de machine wordt gedetecteerd.
Het controlelampje “SET” gaat uit en het
controlelampje “ ” gaat knipperen. U
kunt de cruise control niet gebruiken terwijl
het waarschuwingslampje motorstoring of
het waarschuwingslampje YCC-S-systeem
brandt, en niet tijdens een storing in de
cruise control.
WAARSCHUWING
DWA16361
Als cruise control niet goed functioneert,
knippert het controlelampje “ ”. Scha-
kel in dat geval cruise control uit en laat
hem nakijken door een Yamaha dealer.LET OP
DCA11591
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
DAU55413
Multifunctionele meter
WAARSCHUWING
DWA12423
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbren-
1. Waarschuwingslampje YCC-S-
systeem “ ”
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje cruise control “ ”
4. Controlelampje cruise-controlinstelling
“SET”
5. Weergave foutcode
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
5
2
1
1. “RESET”-toets
2. Toets “TCS”
3. Toerenteller
4. Klok
5. Brandstofniveaumeter
6. Eco-controlelampje “ECO”
7. Rijmodusweergave
8. Snelheidsmeter
9. Aanduiding ingeschakelde versnelling
10.Functieweergave
11.Informatieweergave
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
U1MDD1D0.book Page 10 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
gen. Het aanbrengen van wijzigingen tij-
dens het rijden kan u afleiden en
vergroot het risico op een ongeval.OPMERKINGDe selectieschakelaar “ / ” en de me-
nuschakelaar “MENU” bevinden zich links
op het stuur. Met deze schakelaars kunt u
de instellingen van de multifunctionele me-
ter regelen of wijzigen.De multifunctionele meter biedt de volgen-
de voorzieningen:
een snelheidsmeter
een toerenteller
een klok
een brandstofniveaumeter
een eco-controlelampjeeen aanduiding voor de ingeschakel-
de versnelling
een rijmodusweergave (die de gese-
lecteerde rijmodus aangeeft)
een functieweergave (dat de geselec-
teerde functie toont)
een informatieweergave (dat verschil-
lende informatie toont, zoals de kilo-
meterstand)
een instelmodusweergave (waarin u
de items die in de informatieweergave
worden getoond kunt instellen, selec-
teren of terugzetten)
een voorziening voor zelfdiagnose
OPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u drukt op de
selectieschakelaar “ / ”, menus-
chakelaar “MENU”, toets “RESET” en
toets “TCS”.
Alleen Verenigd Koninkrijk: Zie pagina
3-17 als u de meterweergaven wilt
schakelen tussen kilometers en mij-
len.Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 9000 tpm en hoger
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
1
2
1. Toerenteller
2. Rode zone toerenteller
12
U1MDD1D0.book Page 11 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment begint te knipperen,
dient u zo snel mogelijk te tanken.
Wanneer de sleutel naar “ON” wordt ge-
draaid, lichten alle displaysegmenten één
keer op om het elektrische circuit te testen.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als in het elek-
trisch circuit een storing wordt gedetec-
teerd, gaan alle displaysegmenten
knipperen. Vraag in dat geval een Yamaha
dealer het elektrisch circuit te testen.
Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.OPMERKINGHierna volgen enkele tips om het brand-
stofverbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.
Rijd met een constante snelheid.
Selecteer de versnelling die geschikt
is voor de snelheid van de machine.
Aanduiding ingeschakelde versnelling
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door het
vrijstandcontrolelampje “ ” en door de
aanduiding voor de ingeschakelde
versnelling “ ”.
Om schade aan de YCC-S-koppeling te
voorkomen, gaat het terugschakelcontrole-
lampje knipperen als het nodig is om terug
te schakelen. Als dit gebeurt, schakel dan
terug totdat de aanduiding stopt met knip-
peren.
1. Brandstofniveaumeter
GEARNA.TEM
P
C.TEM
P
1
1. Eco-controlelampje “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Terugschakelcontrolelampje “ ”
2. Vrijstandcontrolelampje “ ”
3. Aanduiding ingeschakelde versnelling
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
2
1
3
U1MDD1D0.book Page 12 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-13
3
Rijmodusweergave
Deze weergave geeft aan welke rijmodus is
geselecteerd: Toermodus “T” of sportmo-
dus “S”. Zie pagina 3-24 en 3-26 voor meer
informatie over de modi en hoe u deze kunt
selecteren.
FunctieweergaveDruk op de menuschakelaar “MENU” om
de weergave te schakelen tussen de vol-
gende functies. De weergave verandert tel-
kens wanneer u op de schakelaar drukt.
Afstelling handvatverwarming
Selectie informatieweergave
Afstelling kuipruit
Afstelling veerdemping
Afstelling voorspanning
OPMERKINGDe afstelfunctie voor de voorspanning
wordt alleen weergegeven wanneer de ma-
chine stilstaat met draaiende motor.

de functies voor handvatverwarming, infor-
matieweergave en kuipruit. Zie pagina 3-40
voor een uitleg over de afstelfuncties voor
veerdemping en voorspanning.
De handvatverwarming afstellenDeze machine is voorzien van handvatver-
warming, die alleen kan worden gebruikt
als de motor loopt. Er zijn 4 instellingen
voor de handvatverwarming.
Als u de temperatuur van de handvatver-
warming wilt verhogen, drukt u op
de “ ”-zijde van de selectieschakelaar.
Als u de temperatuur van de handvatver-
warming wilt verlagen, drukt u op de “ ”-
zijde van de selectieschakelaar.
1. Rijmodusweergave
1. Functieweergave
GEARNA.TEM
P
C.TEM
P
1
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
1. Afstelling handvatverwarming
2. Selectie informatieweergave
3. Afstelling kuipruit
4. Afstelling veerdemping
5. Afstelling voorspanning
2
1
3
4
5
Uit
Laag
MiddelWeergave Instelling
Hoog
U1MDD1D0.book Page 13 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-14
3
LET OP
DCA17931
Draag handschoenen wanneer u de
handvatverwarming gebruikt.
Als de omgevingstemperatuur 20
°C (68 °F) of meer bedraagt, moet u
de handvatverwarming niet op de
instelling Hoog zetten.
Als het stuurhandvat of de gashen-
del versleten of beschadigd is, ge-
bruik de handvatverwarming dan
niet meer en vervang handvat en
hendel.De informatieweergave selecteren
Er zijn 3 informatieweergaven. U kunt de
geselecteerde informatieweergave wijzigen
door te drukken op de selectieschakelaar.
De volgende items worden getoond in de
informatieweergaven:
een kilometertellerweergave
rittellerweergaven
een ritteller-brandstofreserveweerga-
ve
een weergave geschatte actieradius
een weergave verstreken tijd
een omgevingstemperatuurweergave
een weergave koelvloeistoftempera-
tuur
een weergave gemiddeld brandstof-
verbruik
een weergave huidig brandstofver-
bruik
U kunt de items die in de informatieweerga-
ven worden getoond selecteren.
Zie pagina 3-17 als u de weergegeven
items wilt instellen of selecteren.
Kilometertellerweergave:
Rittellerweergaven:“TRIP-1” en “TRIP-2” tonen de afstand af-
gelegd sinds de tellers het laatst werden te-
ruggesteld op nul.
Wanneer ongeveer 5.5 L (1.45 US gal,
1.21 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
Daarnaast schakelt de informatieweergave
automatisch naar de brandstofreserve-rit-
tellermodus “TRIP-F” en wordt de afgeleg-
de afstand vanaf dat punt aangegeven.
1. Informatieweergave
2. Weergave–1
3. Weergave–2
4. Weergave–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2 km
km
20
ODO
GEARN
11
RANGE km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODO km
5.0
TRIP-1 km
7.0
TRIP-2 km
U1MDD1D0.book Page 14 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-15
3
In dat geval kunt u door het indrukken van
de selectieschakelaar schakelen tussen de
diverse informatieweergaven in de onder-
staande volgorde:
TRIP-F → Weergave–1 → Weergave–2 →
Weergave–3 → TRIP-F
Als u een ritteller op nul wilt terugzetten, ge-
bruikt u de selectieschakelaar om de infor-
matieweergave te selecteren die de ritteller
bevat. Druk kort op de toets “RESET” zodat
de ritteller knippert en druk vervolgens ge-
durende ten minste 2 seconden opnieuw
op de toets “RESET” terwijl de ritteller knip-
pert. Wanneer u de brandstofreserve-rittel-
ler niet zelf met de hand op nul terugstelt,
wordt deze automatisch teruggesteld zo-
dra na het tanken 5 km (3 mi) is gereden en
verschijnt de vorige weergavemodus weer.Weergave geschatte actieradius:
De afstand die u onder de huidige rijom-
standigheden kunt afleggen met de reste-
rende brandstof in de brandstoftank wordt
weergegeven.
Weergave verstreken tijd:De tijd die is verstreken sinds de sleutel
naar “ON” is gedraaid wordt weergegeven.
De maximale tijd die kan worden weerge-
geven is 99:59.
De weergave wordt automatisch terugge-
zet op nul als de sleutel naar “OFF” wordt
gedraaid.OPMERKING
3Ž met verstreken tijd, maar deze kunt u
niet instellen op de informatieweergave. Zie

breide informatie.
Omgevingstemperatuurweergave:Dit display toont de omgevingstemperatuur
van …9 °C tot 50 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.OPMERKINGOok als de omgevingstemperatuur la-
ger dan –9 °C is, wordt –9 °C weerge-
geven.
50 °C wordt weergegeven, ook als de
omgevingstemperatuur hoger dan 50
°C is.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden [ongeveer onder
20 km/h (12.5 mi/h)] of door het opont-
houd bij verkeerslichten, spoorweg-
overgangen etc.Weergave koelvloeistoftemperatuur:
GEAR4
3.4
TRIP-F km
11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP ˚C
U1MDD1D0.book Page 15 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3

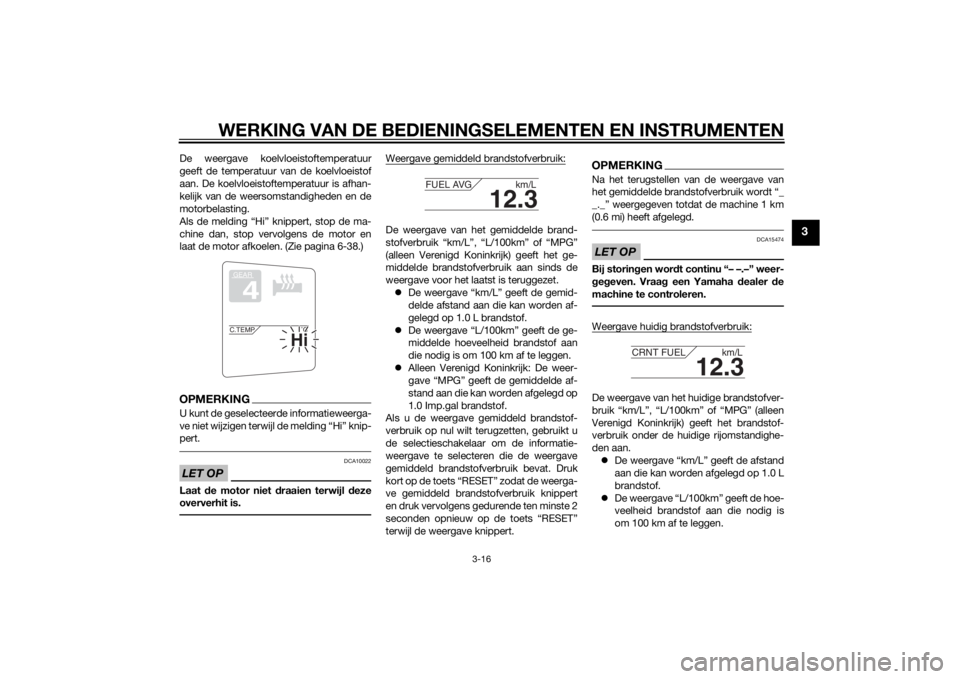

De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden en de
motorbelasting.
Als de melding “Hi” knippert, stop de ma-
chine dan, stop vervolgens de motor en
laat de motor afkoelen. (Zie pagina 6-38.)OPMERKINGU kunt de geselecteerde informatieweerga-

pert.LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
Weergave gemiddeld brandstofverbruik:De weergave van het gemiddelde brand-
stofverbruik “km/L”, “L/100km” of “MPG”
(alleen Verenigd Koninkrijk) geeft het ge-
middelde brandstofverbruik aan sinds de
weergave voor het laatst is teruggezet.
De weergave “km/L” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 L brandstof.
De weergave “L/100km” geeft de ge-
middelde hoeveelheid brandstof aan
die nodig is om 100 km af te leggen.
Alleen Verenigd Koninkrijk: De weer-
gave “MPG” geeft de gemiddelde af-
stand aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
Als u de weergave gemiddeld brandstof-
verbruik op nul wilt terugzetten, gebruikt u
de selectieschakelaar om de informatie-
weergave te selecteren die de weergave
gemiddeld brandstofverbruik bevat. Druk
kort op de toets “RESET” zodat de weerga-
ve gemiddeld brandstofverbruik knippert
en druk vervolgens gedurende ten minste 2
seconden opnieuw op de toets “RESET”
terwijl de weergave knippert.
OPMERKINGNa het terugstellen van de weergave van

_._Ž weergegeven totdat de machine 1 km
(0.6 mi) heeft afgelegd.LET OP
DCA15474
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.Weergave huidig brandstofverbruik:De weergave van het huidige brandstofver-
bruik “km/L”, “L/100km” of “MPG” (alleen
Verenigd Koninkrijk) geeft het brandstof-
verbruik onder de huidige rijomstandighe-
den aan.
De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is
om 100 km af te leggen.
GEAR4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
U1MDD1D0.book Page 16 Tuesday, June 10, 2014 4:32 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
Alleen Verenigd Koninkrijk: De weer-
gave “MPG” geeft de afstand aan die
kan worden afgelegd op 1.0 Imp.gal
brandstof.OPMERKINGBij snelheden onder 10 km/h (6 mi/h) wordt
LET OP
DCA15474
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.De stand van het kuipruit afstellenAls u de kuipruit hoger wilt stellen, drukt u
op de “ ”-zijde van de selectieschake-
laar. Als u de kuipruit lager wilt stellen, drukt
u op de “ ”-zijde van de selectieschake-
laar.Instelmodus
OPMERKINGDe versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte
instellingen opgeslagen en wordt de
instelmodus vervolgens afgesloten.Houd de menuschakelaar “MENU” ten
minste 2 seconden ingedrukt om de instel-
modus te openen. Houd de menuschake-
laar “MENU” opnieuw ten minste 2
seconden ingedrukt om de instelmodus af
te sluiten en terug te keren naar de normale
weergave.1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Weergave Beschrijving
“Grip Warmer”Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
“Maintenance”Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
“Time Trip”Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
U1MDD1D0.book Page 17 Tuesday, June 10, 2014 4:32 PM
