2015 YAMAHA FJR1300AS Instructieboekje (in Dutch)

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2230 mm (87.8 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte:
1325/1455 mm (52.2/57.3 in)
Zadelhoogte:
805/825 mm (31.7/32.5 in)
Wielbasis:
1545 mm (60.8 in)
Grondspeling:
123 mm (4.84 in)
Kleinste draaicirkel:
3200 mm (126.0 in)Gewicht:Rijklaar gewicht:
296 kg (653 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder lijnmotor
Slagvolume:
1298 cm3
Boring × slag:
79.0 × 66.2 mm (3.11 × 2.61 in)
Compressieverhouding:
10.8 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-40, 10W-50, 15W-40, 20W-40 of
20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)Cardanolie:Type:
Originele Yamaha cardanolie SAE 80W-90
API GL-5
Hoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.60 L (2.75 US qt, 2.29 Imp.qt)Luchtfilter:Luchtfilterelement:
Droog elementBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Hoeveelheid reservebrandstof:
5.5 L (1.45 US gal, 1.21 Imp.gal)Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
1MC1 00Bougie(s):Fabrikant/model:
NGK/CPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.563 (75/48)
Eindoverbrenging:
As
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MDD1D0.book Page 1 Tuesday, June 10, 2014 4:32 PM

SPECIFICATIES
8-2
8
Secundaire reductieverhouding:
2.698 (35/37 x 21/27 x 33/9)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
2.529 (43/17)
2e:
1.773 (39/22)
3e:
1.348 (31/23)
4e:
1.077 (28/26)
5e:
0.929 (26/28)Chassis:Type frame:
Diamantframe
Spoorhoek:
26.00 graad
Naspoor:
109 mm (4.3 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT023F EAchterband:Type:
TubelessMaat:
180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/BT023R E
Belading:Maximale belasting:
208 kg (459 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Gewichtsverdeling:
90–208 kg (198–459 lb)
Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Gekoppeld remsysteem:Bediening:
Geactiveerd door achterremVoorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
135 mm (5.3 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U1MDD1D0.book Page 2 Tuesday, June 10, 2014 4:32 PM

SPECIFICATIES
8-3
8
Veerweg:
125 mm (4.9 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer:
12 V, 21.0 W × 2
Parkeerlicht:
LED
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
LED
Cruise control “SET” controlelampje:
LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering:
LED
Controlelampje tractieregeling:
LED
Controlelampje “STOP MODE”:
LED
Terugschakelcontrolelampje:
LED
Waarschuwingslampje YCC-S-systeem:
LED
Waarschuwingslampje vering:
LED
Zekeringen:Hoofdzekering 1:
50.0 A
Hoofdzekering 2:
30.0 A
Koplampzekering:
25.0 ARemlicht zekering:
1.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Circuitzekering alarmverlichtingssysteem:
7.5 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Zekering vering:
15.0 A
Zekering cruise control:
1.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering YCC-S-motorbesturing:
30.0 A
Backup-zekering:
7.5 A
Zekering kuipruitmotor:
20.0 A
Zekering elektronische smoorklep:
7.5 A
U1MDD1D0.book Page 3 Tuesday, June 10, 2014 4:32 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU53562

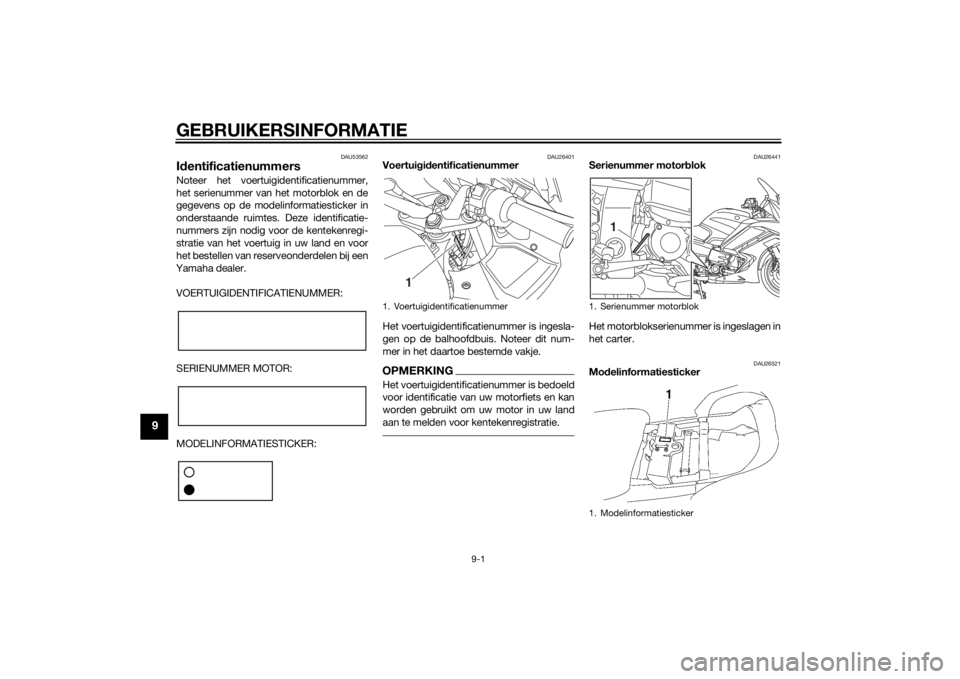

IdentificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26441
Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26521
Modelinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
U1MDD1D0.book Page 1 Tuesday, June 10, 2014 4:32 PM

GEBRUIKERSINFORMATIE
9-2
9
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-34.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
U1MDD1D0.book Page 2 Tuesday, June 10, 2014 4:32 PM

10-1
10
INDEXAABS ....................................................... 3-29
ABS-waarschuwingslampje .................... 3-4
Accessoirebox ...................................... 3-37
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren .... 6-28
Achteruitkijkspiegels ............................. 3-40
Achterwielophanging, smeren .............. 6-28BBanden ................................................. 6-19
Bougies, controleren............................. 6-12
Brandstof .............................................. 3-32
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CCardanolie............................................. 6-15
Claxonschakelaar ................................. 3-25
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-4
Controlelampjes cruise control ............... 3-4
Controlelampjes en
waarschuwingslampjes ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering............... 3-6
Controlelampje stopmodus .................... 3-6
Controlelampje tractieregeling................ 3-5
Cruise control ......................................... 3-7
Cruise control-schakelaars ................... 3-25DDimlichtschakelaar/
lichtsignaalschakelaar ........................ 3-25
D-mode (rijmodus) ................................ 3-24
GGasgreep en gaskabel, controleren en
smeren ............................................... 6-26
Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-47
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting,
vervangen........................................... 6-35HHandschakelhendel .............................. 3-28
Hoogte bestuurderszadel, verstellen.... 3-35IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-4KKabels, controleren en smeren ............ 6-26
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-16
Koplampgloeilamp ............................... 6-33
Koplamphoogte, aanpassen ................ 3-38LLuchtfilterelement ................................. 6-18MMatkleur, let op ...................................... 7-1
Menuschakelaar ................................... 3-25
Middenbok en zijstandaard,
controleren en smeren ....................... 6-27
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-13
Multifunctionele meter .......................... 3-10OOnderhoud, uitstootcontrolesysteem..... 6-3
Opbergcompartiment ........................... 3-37
PPanelen, verwijderen en aanbrengen ......6-9
Parkeerlicht ...........................................6-33
Parkeren ..................................................5-5
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................6-35RRem- en schakelpedalen controleren
en smeren ...........................................6-26
Remhendel ............................................3-28
Remhendel, controleren en smeren ......6-27
Remlichtschakelaars .............................6-23
Rempedaal ............................................3-28
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht,
vervangen ...........................................6-34
Richtingaanwijzerschakelaar.................3-25SSchakelaar alarmverlichting ..................3-25
Schakelen ...............................................5-3
Schakelpedaal ......................................3-27
Selectieschakelaar ................................3-26
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-5
Specificaties............................................8-1
Stalling ....................................................7-4
Stand van het stuur, verstellen .............3-38
Startblokkeersysteem .............................3-1
Starten van de motor ..............................5-1
Startschakelaar/noodstopschakelaar ...3-25
Startspersysteem ..................................3-45
Stationair toerental, controleren ...........6-18
Stopmodusschakelaar ..........................3-26
Storingzoekschema’s ...........................6-37
U1MDD1D0.book Page 1 Tuesday, June 10, 2014 4:32 PM

INDEX
10-2
10
Stuurschakelaars .................................. 3-24
Stuursysteem, controleren ................... 6-29TTankbeluchtingsslang/overloopslang ... 3-33
Tankdop ............................................... 3-31
Terugschakelcontrolelampje .................. 3-5
Tractieregeling ...................................... 3-30UUitlaatkatalysatoren .............................. 3-33VVeiligheidsinformatie .............................. 1-1
Ventilatieopeningen van
stroomlijnpanelen, openen en
sluiten ................................................. 3-39
Vering, voor- en achter- afstellen ......... 3-40
Verzorging .............................................. 7-1
Vloeistofniveaus van rem en
YCC-S-koppeling, controle ................ 6-24
Vloeistof voor rem en
YCC-S-koppeling, verversen ............. 6-25
Voertuigidentificatienummer................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-23
Voorste richtingaanwijzer ..................... 6-34
Voorvork, controleren ........................... 6-29
Vrije slag van gasgreep, controleren .... 6-18
Vrije slag van remhendel,
controleren ......................................... 6-22
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje elektronisch
verstelbaar veringsysteem ................... 3-5
Waarschuwingslampje motorstoring ...... 3-4
Waarschuwingslampje olieniveau .......... 3-4Waarschuwingslampje
YCC-S-systeem ................................... 3-6
Wielen .................................................. 6-21
Wiellagers controleren ......................... 6-30
YYCC-S-koppeling ................................. 6-22
YCC-S-systeem ................................... 3-26ZZadels .................................................. 3-34
Zekeringen, vervangen......................... 6-31
Zijstandaard ......................................... 3-45
U1MDD1D0.book Page 2 Tuesday, June 10, 2014 4:32 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
