2015 TOYOTA AVENSIS Kasutusjuhend (in Estonian)

5
737
5-2. Mida teha hädaolukorras
Hädaolukorras
AVENSIS_OM_OM20B99E_(EE)
HOIATUS
■
Kui mootor jääb sõitmisel seisma
● Piduri- ja roolivõimendi ei toimi, mis muudab pidurdamise ja auto juhtimise
palju raskemaks. Aeglustage enne mootori seismajätmist nii palju kui või-
malik.
● Intelligentse lukustus- ja käivitussüsteemita autod: Ärge mingil juhul võtke
võtit süütelukust, sest nii läheb rool lukku.
Intelligentse lukustus- ja käivi-
tussüsteemita autod: Seisake
mootor pöörates süütelüliti
"ACC" asendisse.
Peatage auto teel ohutus kohas.ETAPP4
ETAPP5
AVENSIS_OM_OM20B99E_(EE).book Page 737 Monday, January 20, 2014 1:34 AM

738
5-2. Mida teha hädaolukorras
AVENSIS_OM_OM20B99E_(EE)
AVENSIS_OM_OM20B99E_(EE).book Page
738 Monday, January 20, 2014 1:34 AM

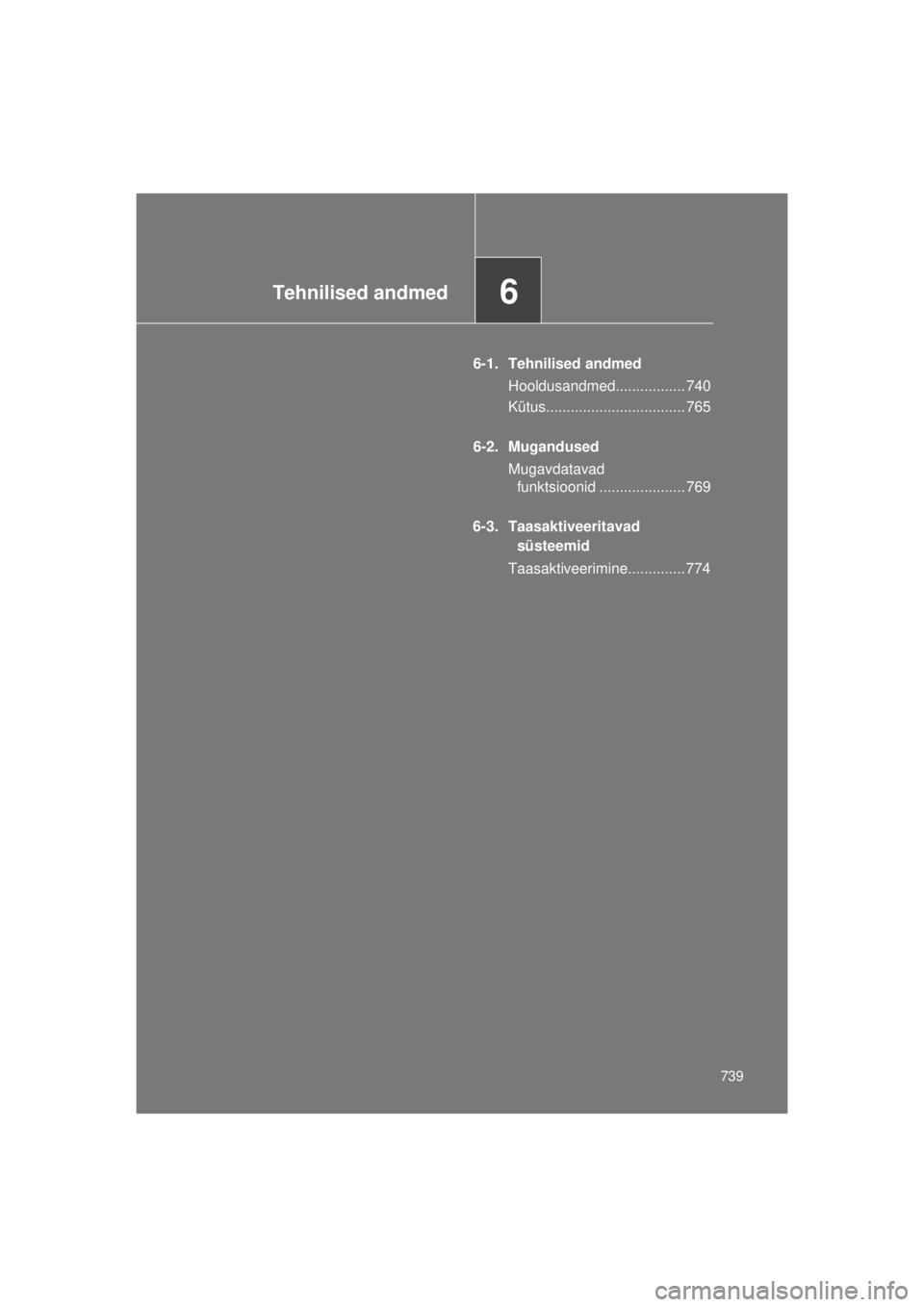

6Tehnilised andmed
739
AVENSIS_OM_OM20B99E_(EE)
6-1. Tehnilised andmedHooldusandmed................. 740
Kütus.................................. 765
6-2. Mugandused Mugavdatavad funktsioonid ..................... 769
6-3. Taasaktiveeritavad süsteemid
Taasaktiveerimine.............. 774
AVENSIS_OM_OM20B99E_(EE).book Page 739 Monday, January 20, 2014 1:34 AM

740
AVENSIS_OM_OM20B99E_(EE)
6-1. Tehnilised andmed
Hooldusandmed (kütus, õlitase jne.)
Mõõdud ja massid
PikkusSedaan4710 mm
Luukpära 4780 mm
Laius 1810 mm
Kõrgus*11480 mm
Teljevahe 2700 mm
Rööbe
Ees1560 mm *2,
1550 mm *3
Taga1550 mm *2
1540 mm *3
Registrimass
Mootor 1ZR-FAE 1970 kg
2ZR-FAE mootor2020 kg *4
2000 kg *5
3ZR-FAE mootor2050 kg *4
2020 kg *5
Mootor 1AD-FTV2100 kg
2130 kg *6
2AD-FTV ja
2AD-FHV mootorid2140 kg
Suurim lubatud
telje koormusEes
1215 kg
Taga 1135 kg
AVENSIS_OM_OM20B99E_(EE).book Page 740 Monday, January 20, 2014 1:34 AM

741
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
*1: Koormuseta
*2: 205/60R16 rehvid
*3: 215/55R17 ja 225/45R18 rehvid
*4: Multidrive-käigukastiga autod
*5: Manuaalkäigukastiga autod
*6: ADT270L-AWFEYW, ADT270L-AW
FGYW, ADT270R-AWFEYW ja
ADT270R-AWFGYW mudelid
Mudelikood on näidatud ka andmesildil. ( lk 742)
*7: Automaatkäigukastiga autod
Auto kategooria määramiseks küsige nõu Toyota voltatud esindajalt või mõnelt
teiselt kvalifitseeritud asjatundjalt.
Pukseerimiskonksu koormus 75 kg
PukseemisvõimePiduritegaMootor 1ZR-FAE
1400 kg
2ZR-FAE mootor 1600 kg
*4
1500 kg *5
3ZR-FAE mootor1800 kg
*4
1500 kg *5
Mootor 1AD-FTV1600 kg
2AD-FTV mootor 1800 kg
2AD-FHV mootor 1800 kg
*5
1600 kg *7
Piduriteta 500 kg
AVENSIS_OM_OM20B99E_(EE).book Page 741 Monday, January 20, 2014 1:34 AM

742
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Auto identifitseerimine
■ Auto tehasetähis
VIN-kood (tehasetähis) on Teie aut o kõige olulisem identifitseeri-
miskood, mis on näidatud ka registreerimistunnistusel. See on Teie
Toyota esmane identifitseerimisnumber. See on äratoodud ka teie
registreerimistunnistusel.
Vasakpoolse rooliga autod See
number on stantsitud kaassõitja
istme alla.
Parempoolse rooliga autod: VIN-
kood on kirjas armatuurlaual
(vasakul).
VIN-kood on näidatud ka andme-
sildil.
AVENSIS_OM_OM20B99E_(EE).book Page 742 Monday, January 20, 2014 1:34 AM

743
6-1. Tehnilised andmed
6
Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
■
Mootorinumber
Mootori number on kirjas mootoriplokil, joonisel näidatudkohas.
Bensiinimootor
Diiselmootor
AVENSIS_OM_OM20B99E_(EE).book Page 743 Monday, January 20, 2014 1:34 AM

744
6-1. Tehnilised andmed
AVENSIS_OM_OM20B99E_(EE)
Mootor
Bensiinimootor
Mudel 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Tüüp4-silindrililien reasmootoriga, bensiinimootor
Silindri läbimõõt ja kol-
vikäik Mootor 1ZR-FAE
80.5  78.5 mm
2ZR-FAE mootor
80.5  88.3 mm
3ZR-FAE mootor
80,5 
97,6 mm 
Töömaht Mootor 1ZR-FAE
1598 cm
3
2ZR-FAE mootor
1798 cm3
3ZR-FAE mootor
1987 cm3
Klapivahe (külm moo-
tor)
Automaatne
Veorihm7.6  10.0 mm 
*
*
: Generaatoririhma läbipaine 98 N (10 kgf) juu- res (kasutatud rihm)
Väntvõll Generaator
Veepump Õhukondit-
sioneeri
kompressor
