4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
2 ECU-IG NO.3 10 A
Parkimisandurid, AFS, esikalaasi
puhastajate soojendi, elektriline
parkimispidur, turvavöö eelpinguti,
roolihoovad, rooli regulaator, rooli-
võimendi
3 P FR DOOR 20 A Elektrilised aknatõstukid (kaas-
sõitja külg)
4 RL DOOR 20 A Elektrilised aknad (vasak tagauks)
5 RR DOOR 20 A Elektrilised aknad (parem tagauks)
6 SHADE 20 A Päikesevari
*1
7 CIG 15 A Sigaretisüütaja
8ACC 7,5 AKülgpeeglid, käigukasti lukustus-
süsteem, audiosüsteem, kere
ECU, kell, laadimissüsteem, pisiti-
kupesa
9 MIR HTR 10 A Peeglisoojendid
10 TI & TE 30 A Rooliratta regulaator
11 RR FOG 7,5 A Tagumised udutuled
12 IGN 7,5 ARooliluku süsteem, turvapadjad,
sissepritse, automaatkäigukast
*2,
käivitussüsteem
SulavkaitseVoolutu- gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 585 Monday, January 20, 2014 1:34 AM

586
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
13 METER 7,5
A Näidikuplokk
14 SEAT HTR 15 A Istmesoojendid
15 HTR-IG 10 A Kliimaseade
16 WIPER 30 AKlaasipuhastajad, vihmaanduriga
klaasipuhastajad
17 RR WIPER 15 A Tagaklaasipuhastaja
*1
18 WASHER 15 A Esiklaasipesur, tagaklaasipesur*1
19 ECU-IG NO.1 10 A Mootori kontrollseade, intelli-
gentne lukustus- ja käivitussüs-
teem, käigulukustus,
päikesevari
*1, pimestuvastane
tahavaatepeegel, ABS-pidurid, roo-
liandur, kõrvalekaugumise andur,
VSC, esitulede puhastaja, avariien-
netussüsteem, LKA, juhi tugisüs-
teem, rehvirõhu hoiatussüsteem
20 ECU-IG NO.2 10 A Tagurdustuled, laadimissüsteem,
ohutuled, tagaklaasi soojendi,
“PASSENGER AIRBAG” märgu-
tuli, kliimaseade, AFS, tahavaate-
kaamera, parkimisandurid
21 OBD 7,5 A Parda diagnoosisüsteem
SulavkaitseVoolutu-
gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 586 Monday, January 20, 2014 1:34 AM

587
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
*1: Ainult luukpära
*2: Diiselmootoriga automaatkäigukastiga autod
22 STOP 10 A
Pidurituled, lisapidurituli, ABS-pidu-
rid, VSC, sissepritse, automaatkäi-
gukast
*2, käigulukustus,
käivitussüsteem
23 DOOR 25 A Kesklukustus
24 ACC-B 25 A CIG, ACC
25 DRL 7,5 A Päevatuled
26 FR FOG 7,5 A Esiudutuled
27 AM1 7,5 A Käivitussüsteem, ACC, CIG, ECU-
IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR
SulavkaitseVoolutu-
gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 587 Monday, January 20, 2014 1:34 AM

588
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
■

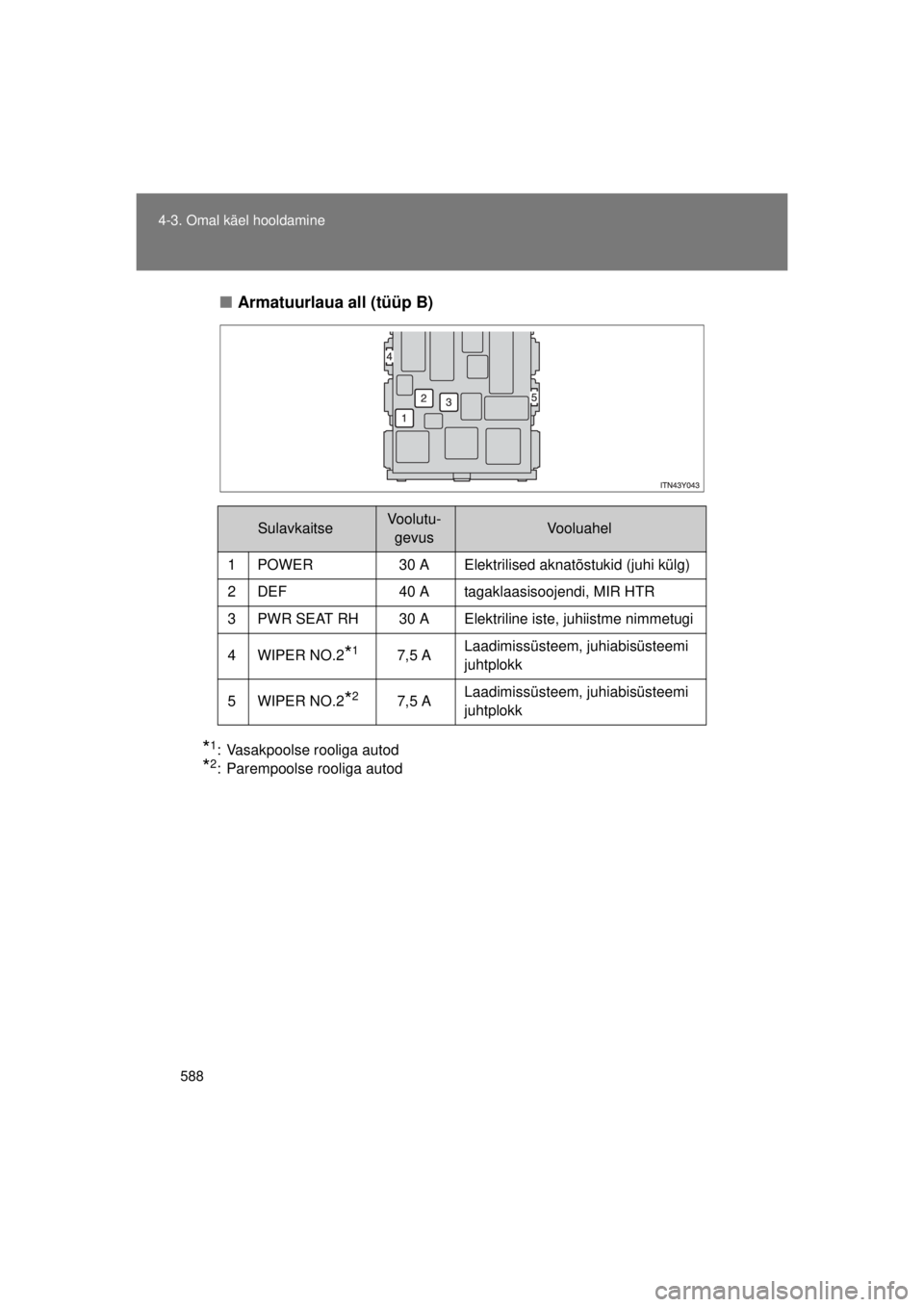

Armatuurlaua all (tüüp B)
*1: Vasakpoolse rooliga autod
*2: Parempoolse rooliga autod
SulavkaitseVoolutu-
gevusVooluahel
1 POWER 30 A Elektrilised aknatõstukid (juhi külg)
2 DEF 40 A tagaklaasisoojendi, MIR HTR
3 PWR SEAT RH 30 A Elektriline iste, juhiistme nimmetugi
4 WIPER NO.2
*17,5 A Laadimissüsteem, juhiabisüsteemi
juhtplokk
5 WIPER NO.2
*27,5 A Laadimissüsteem, juhiabisüsteemi
juhtplokk
AVENSIS_OM_OM20B99E_(EE).book Page
588 Monday, January 20, 2014 1:34 AM

589
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
■
Pärast kaitsme vahetamist
● Kui tuli ei toimi ka pärast sulavkaitsme vahetamist, võib pirn olla läbipõle-
nud. ( lk 590)
● Kui uus kaitse põleb uuesti läbi, laske autot Toyota volitatud müügiesin-
dajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
■ Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et need põlevad läbi enne, kui elektri-
süsteem viga saab.
HOIATUS
■Rikete ja tulekahju vältimine
Pöörake tähelepanu järgmistele ohutusabinõudele.
Vastasel korral võite põhjustada inimohvritega õnnetuse või tulekahju.
● Ärge kunagi kasutage ettenähtust suurema voolutugevusega kaitset ega
asendage sulavkaitset millegi muuga.
● Kasutage alati Toyota originaalkaitsmeid või samaväärseid sulavkaits-
meid.
Ärge kunagi parandage kaitset traadiga, isegi mitte ajutiselt.
● Ärge muutke kaitsmeid ega kaitsmekarpe.
MÄRKUS
■Enne sulavkaitsmete vahetamist
Laske elektrisüsteemi ülekoormuse põhjus määratleda parandada Toyota
volitatud müügiesindajal või mõnel teisel kvalifitseeritud asjatundjal.
AVENSIS_OM_OM20B99E_(EE).book Page 589 Monday, January 20, 2014 1:34 AM

590
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)

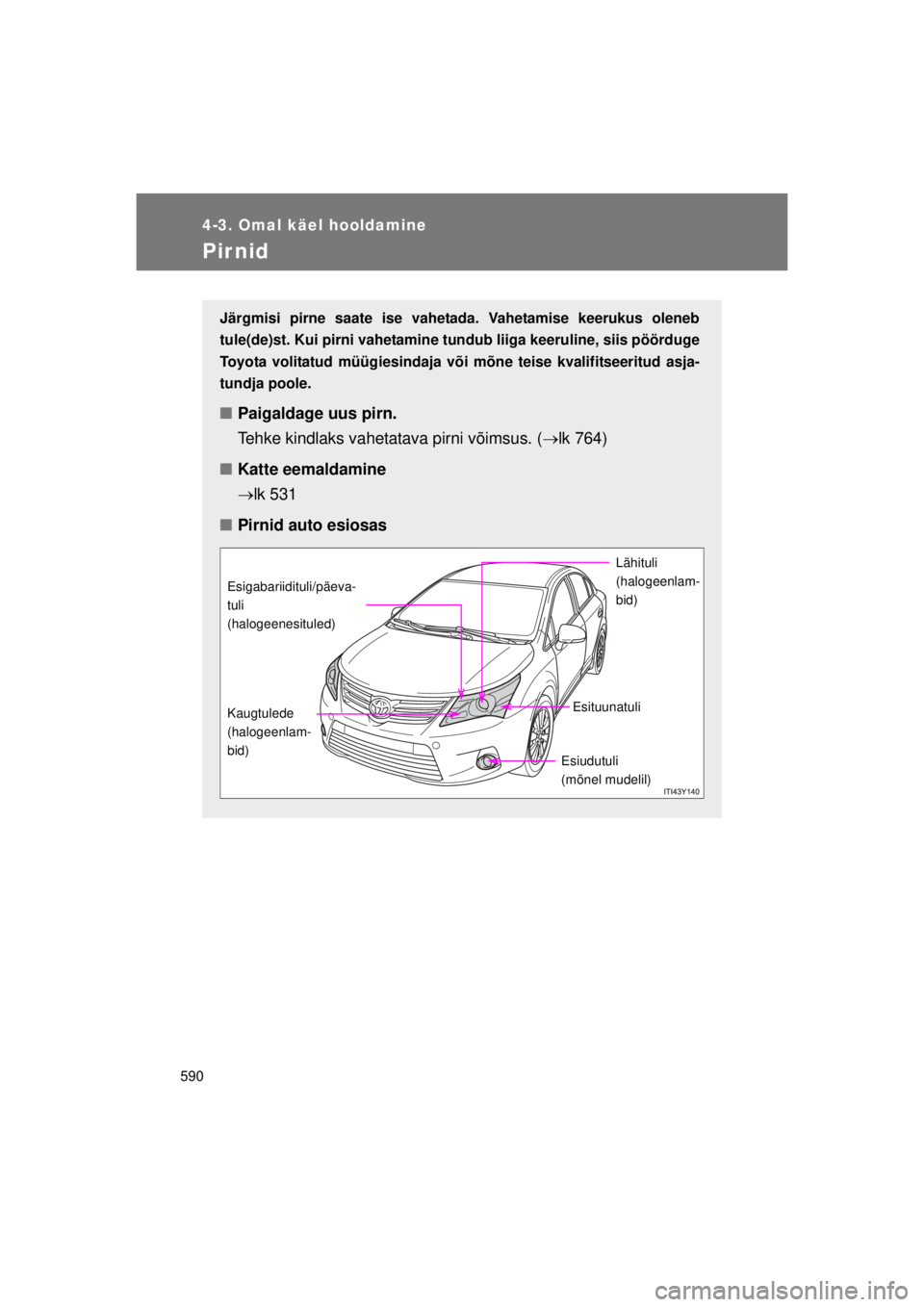

Pirnid
Järgmisi pirne saate ise vahetada. Vahetamise keerukus oleneb
tule(de)st. Kui pirni vahetamine tundub liiga keeruline, siis pöörduge
Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud asja-
tundja poole.
■ Paigaldage uus pirn.
Tehke kindlaks vahetatava pirni võimsus. ( lk 764)
■ Katte eemaldamine
lk 531
■ Pirnid auto esiosas
Esigabariidituli/päeva-
tuli
(halogeenesituled)
Lähituli
(halogeenlam-
bid)
Esituunatuli
Esiudutuli
(mõnel mudelil)
Kaugtulede
(halogeenlam-
bid)
AVENSIS_OM_OM20B99E_(EE).book Page 590 Monday, January 20, 2014 1:34 AM

591
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
■

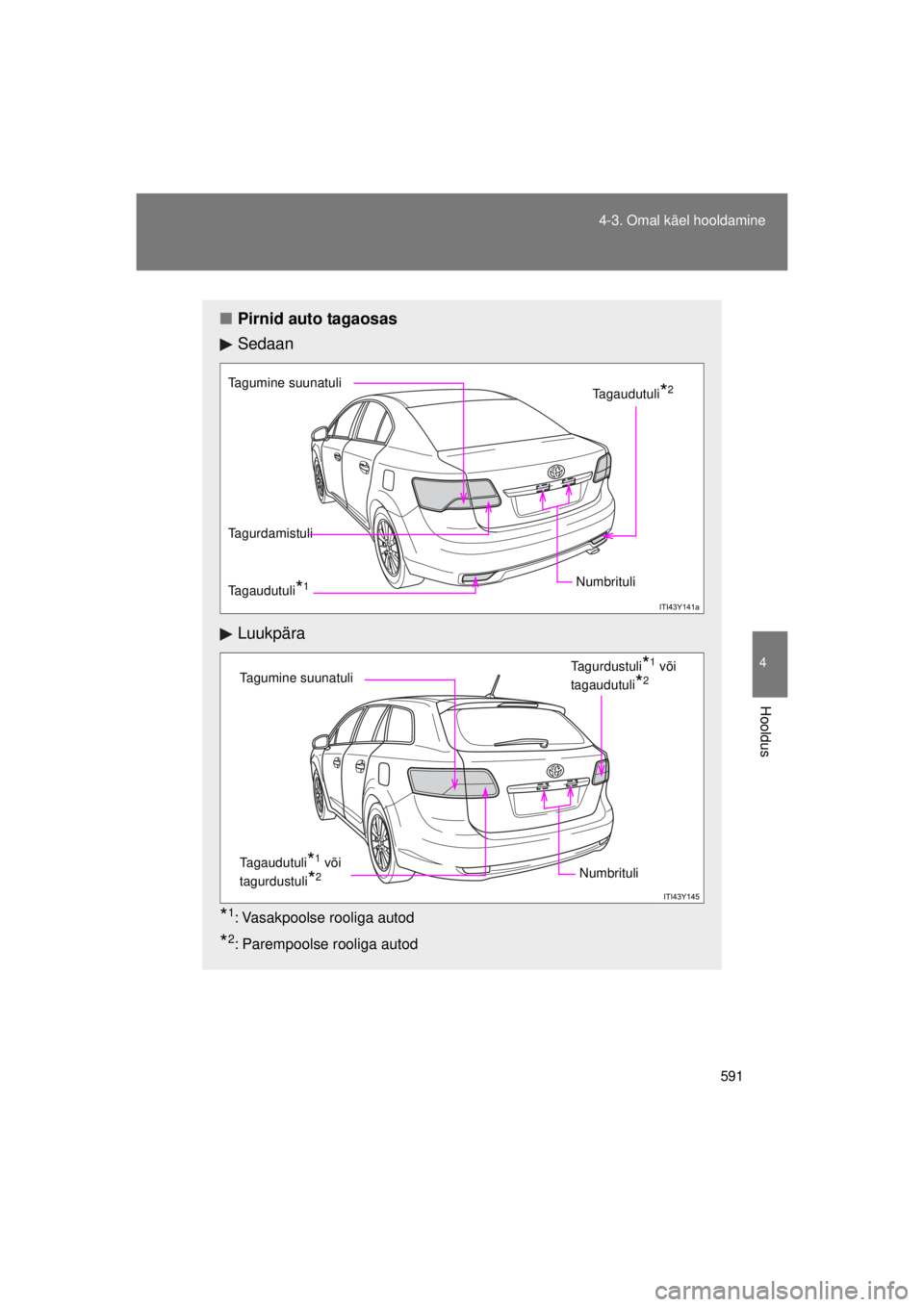

Pirnid auto tagaosas
