1-6. Vargavastased süsteemid
1
Enne sõitu
AVENSIS_OM_OM20B99E_(EE)
MÄRKUS
■
Süsteemi kaitsmine
Ärge süsteemi muutke või eemaldage. Lubamatu sekkumine võib muuta
auto süsteemi kasutuskõlbmatuks.
AVENSIS_OM_OM20B99E_(EE).book Page 145 Monday, January 20, 2014 1:34 AM

146
AVENSIS_OM_OM20B99E_(EE)
1-7. Ohutus

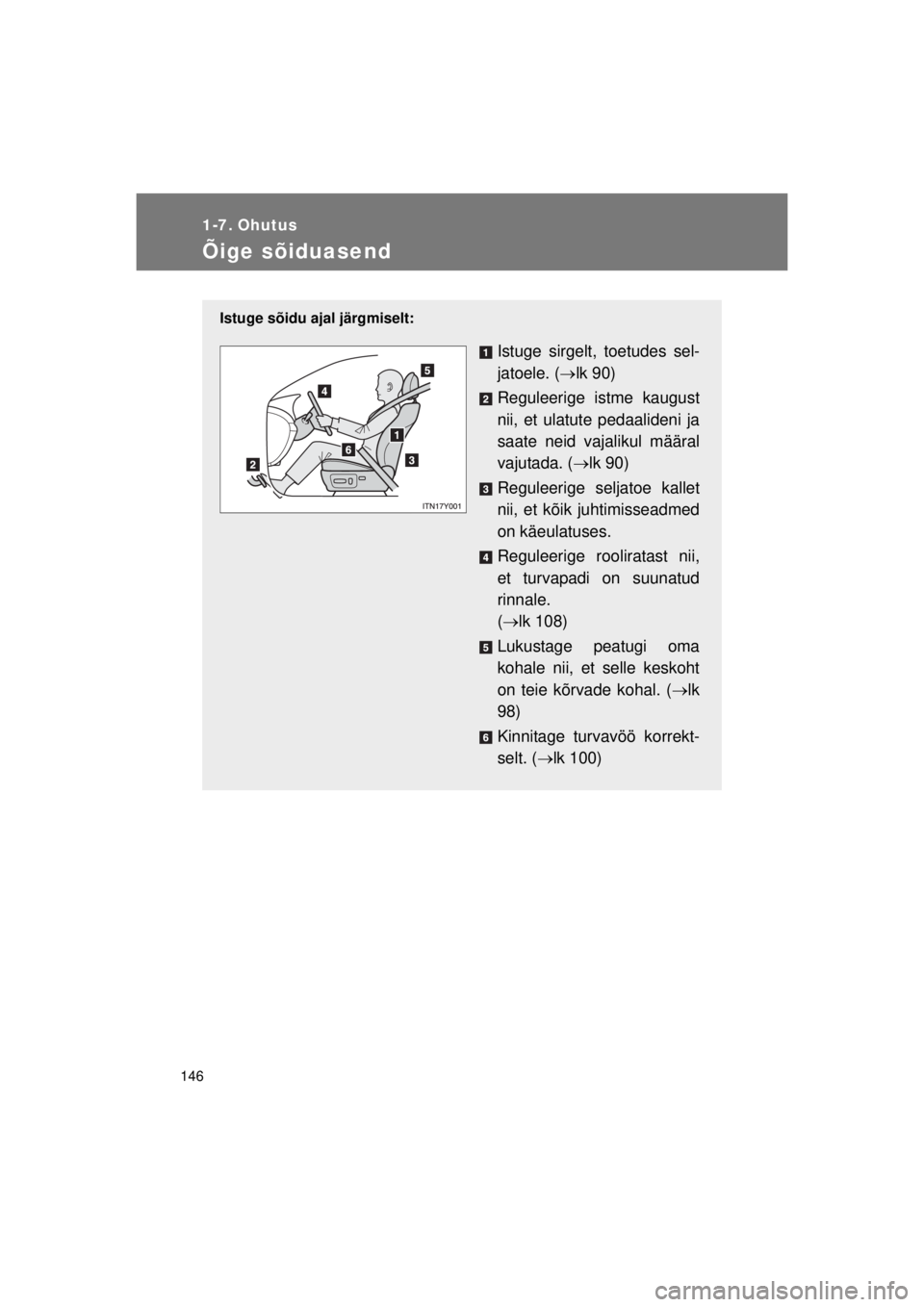

Õige sõiduasend
Istuge sõidu ajal järgmiselt:
Istuge sirgelt, toetudes sel-
jatoele. (lk 90)
Reguleerige istme kaugust
nii, et ulatute pedaalideni ja
saate neid vajalikul määral
vajutada. ( lk 90)
Reguleerige seljatoe kallet
nii, et kõik juhtimisseadmed
on käeulatuses.
Reguleerige rooliratast nii,
et turvapadi on suunatud
rinnale.
(  lk 108)
Lukustage peatugi oma
kohale nii, et selle keskoht
on teie kõrvade kohal. ( lk
98)
Kinnitage turvavöö korrekt-
selt. ( lk 100)
AVENSIS_OM_OM20B99E_(EE).book Page 146 Monday, January 20, 2014 1:34 AM

147
1-7. Ohutus
1
Enne sõitu
AVENSIS_OM_OM20B99E_(EE)
HOIATUS
■
Sõidu ajal
● Ärge reguleerige juhiistme asendit sõidu ajal.
Nii võite kaotada juhitavuse.
● Ärge asetage juhi või kaassõitja istme ja seljatoe vahele patja.
Padi võib takistada õiges asendis istumist ning vähendada turvavöö ja
peatoe tõhusust, raskendades õnnetuses juhi või kaassõitja vigastusi.
● Ärge asetage midagi esiistmete alla.
Esiistmete alla paigutatud esemed takistada istmete paigale lukustamist.
Vastasel juhul võite õnnetuse põhjustada. Samuti võivad reguleermehha-
nismid viga saada.
■ Istme reguleerimine
● Ärge kallutage istme seljatuge rohkem kui vajalik, sest vastasel juhul võite
puusaruhmast väljalibiseda.
Kui seljatugi on õnnetuse ajal liiga taha kallutatud, võib puusarihm puusa-
dest kõrgemale kerkida ja kõhtu soonida või õlarihm kaela soonida ning
üliraskeid vigastusi tekitada.
● Hoolitsege, et istmete reguleerimisel Te ei vigasta teisi sõitjaid istme liigu-
tamisega.
● Ärge pange kätt istme alla või liikuvate osade ligidusse, need võivad Teid
vigastada.
Sõrmed võivad istme mehhanismidesse kinni jääda.
AVENSIS_OM_OM20B99E_(EE).book Page 147 Monday, January 20, 2014 1:34 AM

148
1-7. Ohutus
AVENSIS_OM_OM20B99E_(EE)

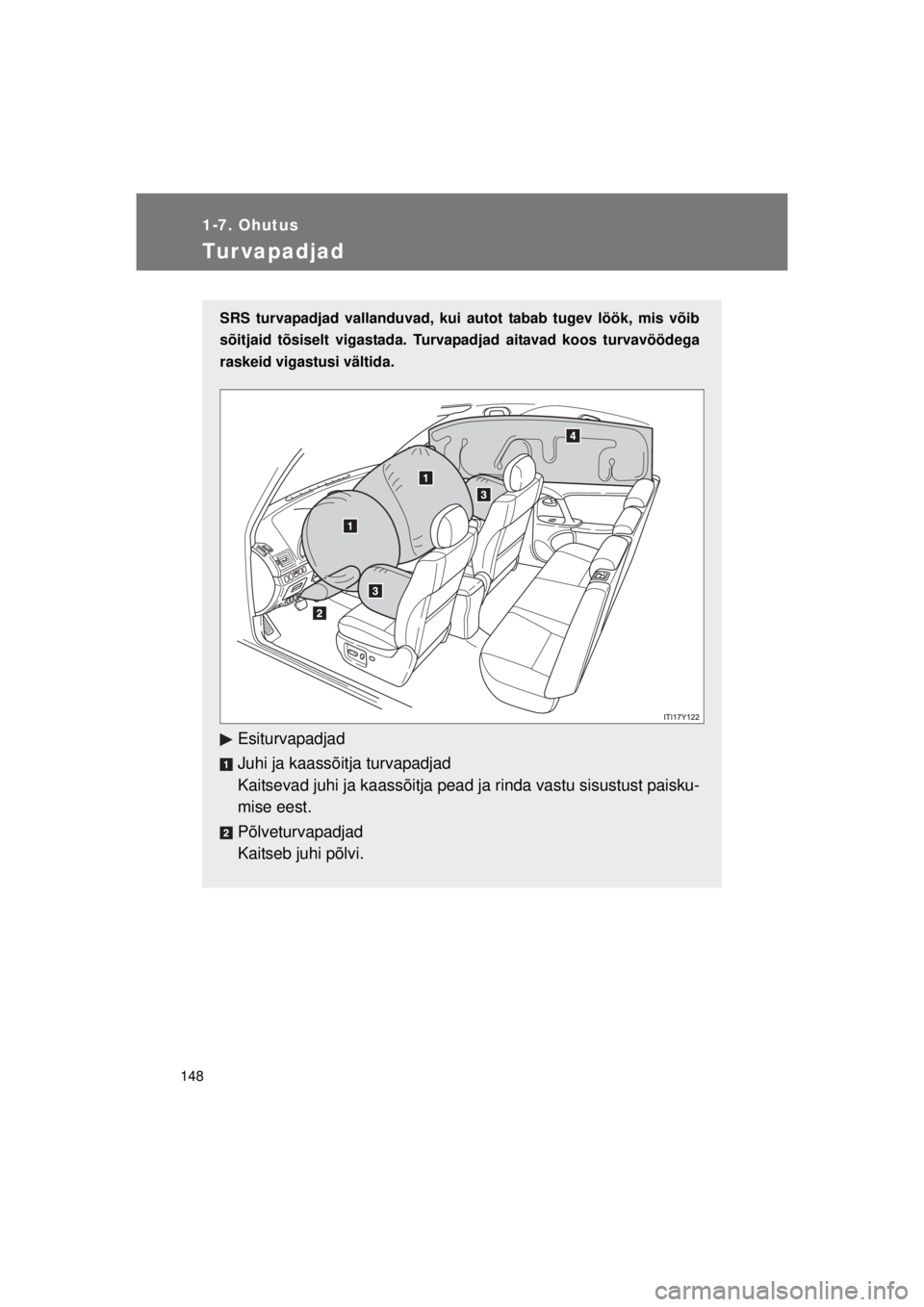

Tur vapadjad
SRS turvapadjad vallanduvad, kui autot tabab tugev löök, mis võib
sõitjaid tõsiselt vigastada. Turvapadjad aitavad koos turvavöödega
raskeid vigastusi vältida.
Esiturvapadjad
Juhi ja kaassõitja turvapadjad
Kaitsevad juhi ja kaassõitja pead ja rinda vastu sisustust paisku-
mise eest.
Põlveturvapadjad
Kaitseb juhi põlvi.
AVENSIS_OM_OM20B99E_(EE).book Page 148 Monday, January 20, 2014 1:34 AM

149
1-7. Ohutus
1
Enne sõitu
AVENSIS_OM_OM20B99E_(EE)
Turvapadjasüsteemi osad
Esiturvapadja andur
Turvapatjade käsitsi lüliti
Kaassõitja esiturvapadi
Küljeturvapadja ja turvakar-
dina andur
Turvavööde eelpingutid ja
piirajad
Küljeturvapadi
Turvakardinad
Juhi esiturvapadi
Juhi turvavööluku lüliti
Põlveturvapadjad
Lisakaitsesüsteemi (SRS)
märgutuli
Kaassõitja turvapadja mär-
gutuli
Turvapatjade elektrooniline
juhtplokk
SRS küljeturvapadjad ja turvakardinad
Küljeturvapadjad
Kaitsevad juhi ja kaassõitja ülakeha.
Turvakardinad
Aitab kaitsta peamiselt juhi ja ka
assõitja ning taga välimisel ist-
mel resijate pead.
AVENSIS_OM_OM20B99E_(EE).book Page 149 Monday, January 20, 2014 1:34 AM

150
1-7. Ohutus
AVENSIS_OM_OM20B99E_(EE)
Joonisel on näidatud põhilised tu
rvapadjasüsteemi koostisosad. SRS
turvapadjasüsteemi juhib turvapatja de elektrooniline juhtplokk, mis
koosneb turvapadja anduritest. Tu rvapadjad täituvad vallandajates
toimuva keemilise reaktsiooni tule musel kiiresti mittemürgise gaa-
siga, et hoida sõitjaid paigal.
■ Turvapatjade vallandumine
● Vallanduv turvapadi võib tekitada kergeid verevalumeid ja marrastusi.
● Turvapadja vallandumisel kostab tugev pauk ja lendub valget pulbrit.
● Turvapadjamoodulite osad (nt rooliratta rumm, turvapadjakaaned ja tur-
vapatjade vallandajad), istmed, esiistmed, aknapostid ning laeservad
võivad mõne minuti jooksul kuumad olla. Kuumaks võivad minna ka tur-
vapadjad ise.
● Esiklaas võib mõraneda.
■ Turvapatjade toimimise eeltingimused
● Esi- ja põlveturvapadjad vallanduvad, kui eestlöögi tugevus ületab lävi-
väärtust, mis on võrreldav täisnurkse otsasõiduga liikumatule ja defor-
meerumatule takistusele kiirusega umbes 20–30 km/h.
Järgmistel juhtudel täituvad turvapadjad märksa suuremal kiirusel: Auto
sõidab otsa seisvale sõidukile või liik lusmärgi postile, mis võib paigast nih-
kuda või deformeeruda.Auto tungib kokkupõrkel teise sõiduki all\
a (nt veoki
kasti või raami alla).
● Mõnel kokkupõrkel, mille korral auto edasisuunaline aeglustus on lävi-
väärtusele väga lähedal, ei pruugi mõlemad esi- ja põlveturvapadjad ning
turvavööde eelpingutid üheskoos toimida.
AVENSIS_OM_OM20B99E_(EE).book Page 150 Monday, January 20, 2014 1:34 AM

151
1-7. Ohutus
1
Enne sõitu
AVENSIS_OM_OM20B99E_(EE)
■
Toimimise eeltingimused (küljeturvapadjad ja turvakardinad)
Küljeturvapadjad ja turvakardin vallanduvad, kui külglöögi tugevus ületab
läviväärtust, mis on võrreldav 1500 k kaaluva sõiduki täisnurkse paiskumi-
sega vastu salongi külge kiirusega umbes 20–30 km/h.
■ Muud olukorrad, kus SRS tu rvapadjad võivad vallanduda
Esi- ja põlveturvapadjad võivad vallanduda ka siis, kui auto põhja tabab
tugev löök. Joonisel on toodud mõned näited.
■ Olukorrad, kus esi- ja põlveturvapadjad ei pruugi vallanduda
Esi- ja põlveturvapadjad ei vallandu reeglina külg- või tagantlöögi, ümber-
paiskumise ega nõrga eestlöögi korral. Kuid turvapadjad võivad täituda, kui
mis tahes kokkupõrkel tuvastatakse piisav edasisuunaline aeglustus.
● Otsasõit äärekivile või muule jäigale
takistusele
● Sügavast august läbi sõitmine
● Kukkumine
●Külglöök
● Tagantlöök
● Ümberpaiskumine
AVENSIS_OM_OM20B99E_(EE).book Page 151 Monday, January 20, 2014 1:34 AM

152
1-7. Ohutus
AVENSIS_OM_OM20B99E_(EE)
■
Olukorrad, kus küljeturvapadjad ja turvakardinad ei pruugi vallanduda
Küljeturvapadjad ja turvakardin ei pruugi vallanduda, kui külglöök tabab
autot teatava nurga all või ei taba salongi.
Küljeturvapadjad ja turvakardinad ei vallandu reeglina külg- või tagantlöögi,
ümberpaiskumise ega nõrga külglöögi korral.
● Külglöök, mis ei taba salongi
● Viltune külglöök
●Eestlöök
● Tagantlöök
● Ümberpaiskumine
