2015 TOYOTA AVENSIS Kasutusjuhend (in Estonian)

577
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)

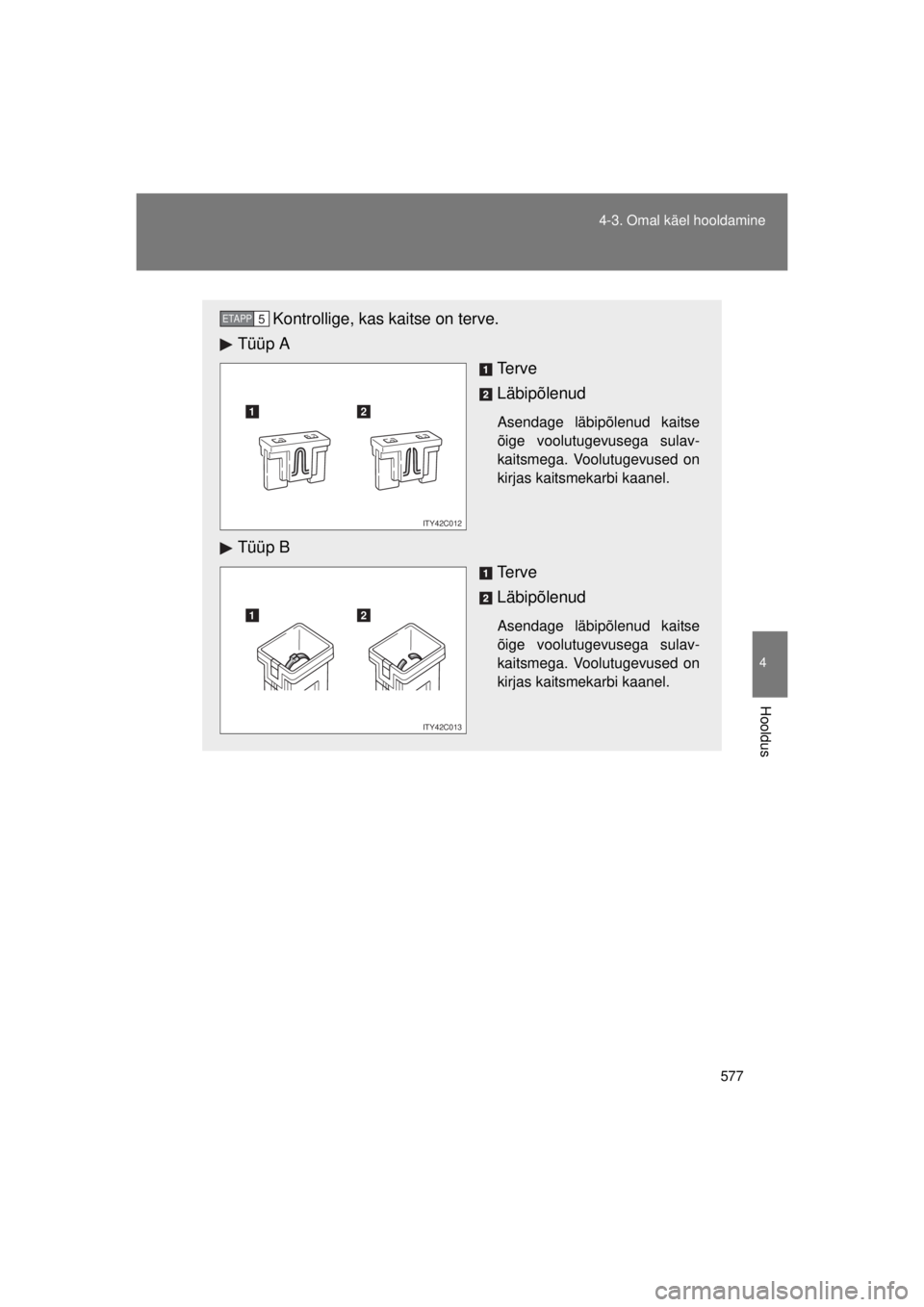

Kontrollige, kas kaitse on terve.
Tüüp A Te r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
Tüüp BTe r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
ETAPP5
12
ITY42C012
12
ITY42C013
AVENSIS_OM_OM20B99E_(EE).book Page 577 Monday, January 20, 2014 1:34 AM

578
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)

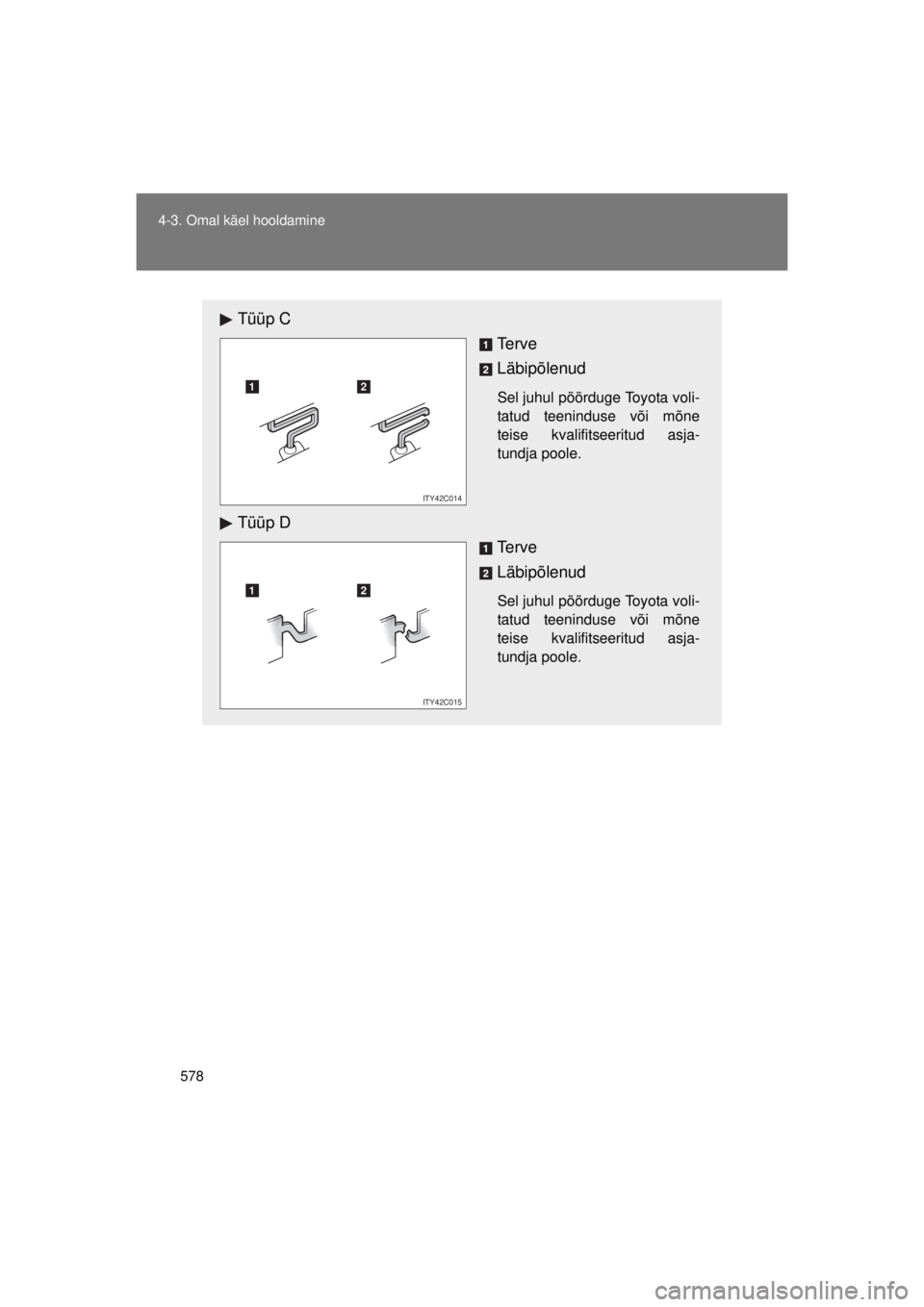

Tüüp C
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
Tüüp DTe r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
12
ITY42C014
12
ITY42C015
AVENSIS_OM_OM20B99E_(EE).book Page 578 Monday, January 20, 2014 1:34 AM

579
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)

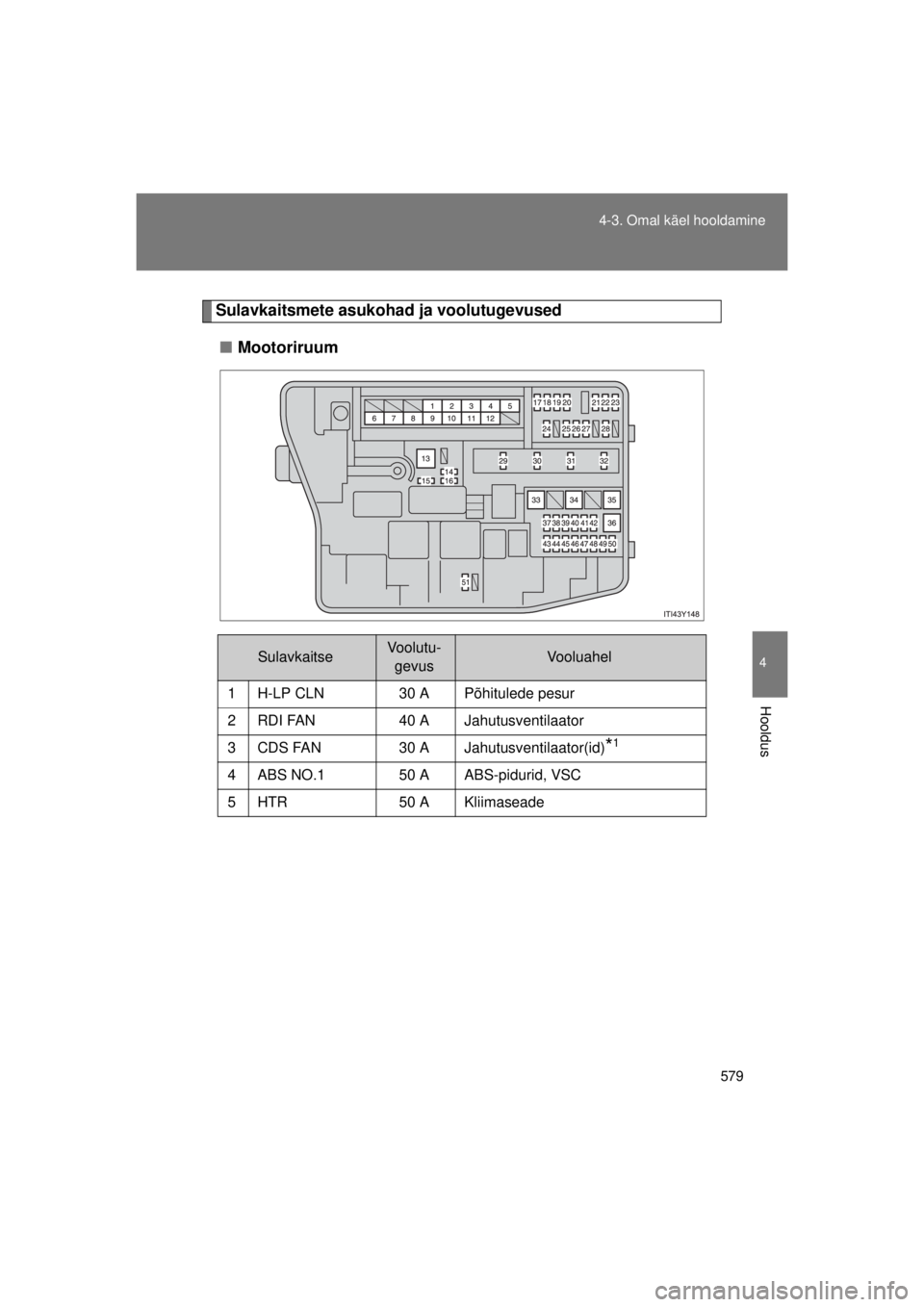

Sulavkaitsmete asukohad ja voolutugevused
■ Mootoriruum
SulavkaitseVoolutu-
gevusVooluahel
1H-LP CLN30 A Põhitulede pesur
2RDI FAN40 A Jahutusventilaator
3CDS FAN30 A Jahutusventilaator(id)*1
4 ABS NO.1 50 A ABS-pidurid, VSC
5 HTR 50 A Kliimaseade
AVENSIS_OM_OM20B99E_(EE).book Page 579 Monday, January 20, 2014 1:34 AM

580
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
6ALT
120 A
*2
RDI FAN, CDS FAN, H-LP CLN,
PWR SEAT LH, FUEL OPN, ABS
NO.1, ABS NO.2, FR DEICER,
PSB, HTR, STV HTR, PWR OUT-
LET, HTR SUB NO.1, HTR SUB
NO.2, HTR SUB NO.3, ECU-IG
NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1,
DOOR, STOP, P FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
TI & TE, SHADE, PWR SEAT RH,
DEF, TAIL, DRL
140 A
*1
7
Elektriline rooli-
võimendi (EPS) 80 A Elektriline roolivõimendi
8GLOW
*180 A Hõõgküünlad
9P-SYSTEM
*230 A VALVEMATIC-süsteem
10 EFI MAIN
*150 A Pritseseade, EFI NO.1, EFI NO.2
11 P/I 50 A EFI MAIN, HORN, IG2, EDU
12 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
13 E-PKB 30 A Elektriline seisupidur
14 SPARE 10 A Varukaitse
15 SPARE 30 A Varukaitse
16 SPARE 20 A Varukaitse
17 AMP 30 A Audiosüsteem
SulavkaitseVoolutu-
gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 580 Monday, January 20, 2014 1:34 AM

581
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
18 DOOR NO.2 25 A Kesklukustus
19
EFI MAIN
NO.2
*17,5 A Pritseseade
20 ECU-B2 10 A Intelligentne lukustus- ja käivitus-
süsteem, kliimaseade, elektrilised
aknatõstukid, elektrilised istmed
21 ECU-B 10 A Näidikud ja mõõdikud, mootori juht-
seade, rooliandur, kaugjuhtimispult,
intelligentne lukustus- ja käivitus-
süsteem, rooli regulaator
22 RAD NO.1 20 A Audiosüsteem
23 DOME 10 APakiruumi valgusti, meikimisval-
gus, esiukse mugavusvalgustus,
kaardilugemislamp/laevalgusti,
kaardilugemislamp, salongi allosa
valgusti
24 AM2 NO.2 7,5 A Käivitussüsteem
25 TURN-HAZ 10 A Suunatuled, ohutuled
26 ETCS
*210 A Elektroonilises seguklapp
27 AM2 30 A Käivitussüsteem
28 STRG LOCK 20 A Roolilukk
SulavkaitseVoolutu- gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 581 Monday, January 20, 2014 1:34 AM

582
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
29
IGT/INJ*215 A Pritseseade, käivitussüsteem
EDU
*120 A Pritseseade
30 EFI MAIN
*220 A Pritseseade, EFI NO.1, EFI NO.2
FUEL OPN
*110 A Tankeluugi avaja
31 HORN 15 A Signaal
32 IG2 15 A IGN, METER
33 HTR SUB NO.1 30 A Kliimaseade
34 HTR SUB NO.2 30 A Kliimaseade
35 HTR SUB NO.3 30 A Kliimaseade
36 PWR SEAT LH 30 A Elektriline iste, juhiistme nimmetugi
37 PWR OUTLET 15 A Pistikupesa
38 PSB 30 A Turvavööde eelpingutid
39 FUEL OPN
*210 A Tankeluugi avaja
40 FR DEICER 20 A Esiklaasipuhastajate soojenduse
lüliti
41 ABS NO.2 30 A ABS-pidurid, VSC
42 STV HTR
*125 A Lisasoojendus
SulavkaitseVoolutu- gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 582 Monday, January 20, 2014 1:34 AM

583
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
*1: Diiselmootoriga autod
*2: Bensiinimootoriga autod
*3: Diiselmootoriga automaatkäigukastiga autod
*4: Halogeenpirnid
*5: Halogeenpirnid
43 EFI NO.4
*130 A Pritseseade, EFI NO.1, EFI NO.2
44 IG2 NO.2 7,5 A Käivitussüsteem
45 EFI NO.2 10 AÕhu sissevõtusüsteem, väljalaske-
süsteem
46 EFI NO.1 10 APritseseade, toiteplokk, õhuvoo
mõõdik, väljalaskesüsteem
*1
47 H-LP RH HI 10 A Parempoolne kaugtuli
48 H-LP RH HI 10 A Vasakpoolne kaugtuli
49 H-LP RH LO 15 A
*4
Parempoolne lähituli
10 A*5
50 H-LP LH LO 15 A*4
Vasakpoolsed põhituled (lähituled)
10 A*5
51 EFI NO.3*37,5 A Automaatkäigukasti
SulavkaitseVoolutu-
gevusVooluahel
AVENSIS_OM_OM20B99E_(EE).book Page 583 Monday, January 20, 2014 1:34 AM

584
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
■

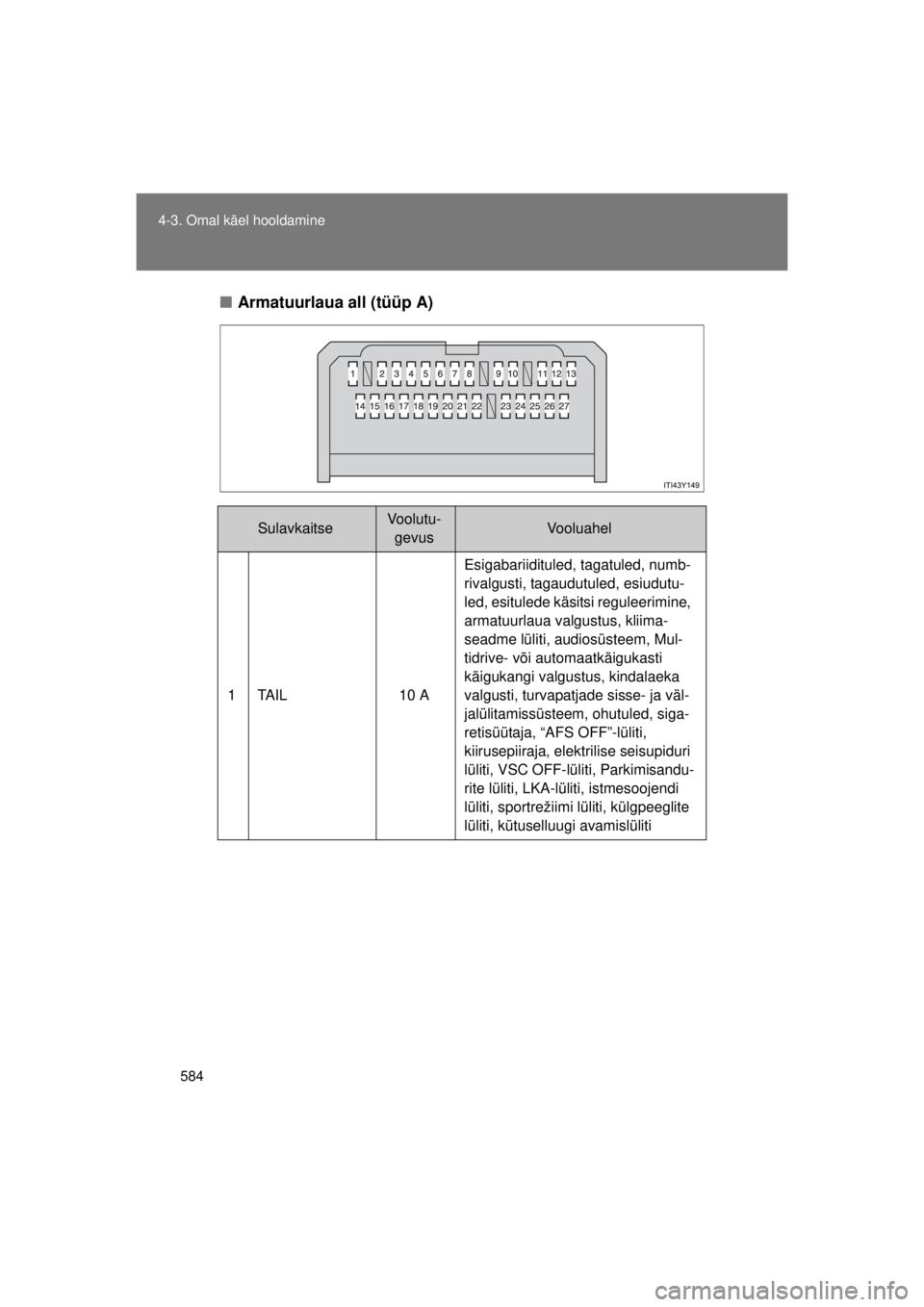

Armatuurlaua all (tüüp A)
SulavkaitseVoolutu-
gevusVooluahel
1TAIL 10 AEsigabariidituled, tagatuled, numb-
rivalgusti, tagaudutuled, esiudutu-
led, esitulede käsitsi reguleerimine,
armatuurlaua valgustus, kliima-
seadme lüliti, audiosüsteem, Mul-
tidrive- või automaatkäigukasti
käigukangi valgustus, kindalaeka
valgusti, turvapatjade sisse- ja väl-
jalülitamissüsteem, ohutuled, siga-
retisüütaja, “AFS OFF”-lüliti,
kiirusepiiraja, elektrilise seisupiduri
lüliti, VSC OFF-lüliti, Parkimisandu-
rite lüliti, LKA-lüliti, istmesoojendi
lüliti, sportrežiimi lüliti, külgpeeglite
lüliti, kütuselluugi avamislüliti
