2015 TOYOTA AVENSIS Eksploatavimo vadovas (in Lithuanian)

577
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)

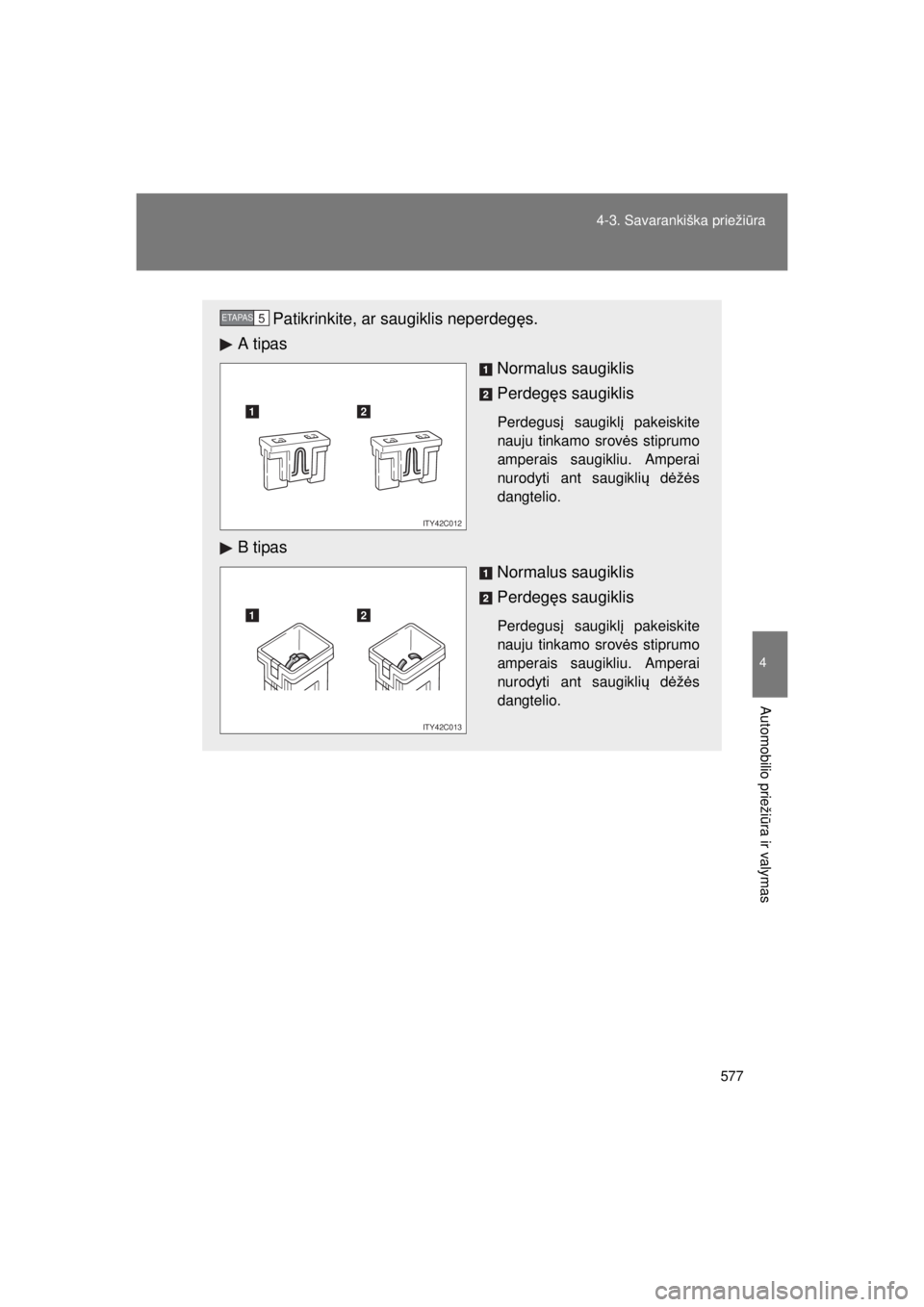

Patikrinkite, ar saugiklis neperdeg ęs.
A tipas Normalus saugiklis
Perdegęs saugiklis
Perdegusį saugiklį pakeiskite
nauju tinkamo srov ės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugiklių dėžė s
dangtelio.
B tipas
Normalus saugiklis
Perdegęs saugiklis
Perdegusį saugiklį pakeiskite
nauju tinkamo srov ės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugiklių dėžė s
dangtelio.
ETAPAS5
12
ITY42C012
12
ITY42C013
AVENSIS_OM_OM20B99E_(EE).book Page 57 7 Tuesday, January 7, 2014 10:09 PM

578
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE)
C tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota ˮ atstovu
arba kitu kvalifikuotu specia-
listu.
D tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota ˮ atstovu
arba kitu kvalifikuotu specia-
listu.
12
ITY42C014
12
ITY42C015
AVENSIS_OM_OM20B99E_(EE).book Page 57 8 Tuesday, January 7, 2014 10:09 PM

579
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
Saugikli ų išdėstymas ir srov ės stiprumas
■ Variklio skyrius
SaugiklisAmperaiGrandin ė
1H-LP CLN30 A Priekini ų švies ų valytuvai
2RDI FAN40 A Elektrinis ventiliatorius
3CDS FAN30 A Elektrinis ventiliatorius(iai)*1
4 ABS NO.1 50 AStabdžių
antiblokavimo sistema,
VSC
5 HTR 50 A Oro kondicionavimo sistema
AVENSIS_OM_OM20B99E_(EE).book Page 57 9 Tuesday, January 7, 2014 10:09 PM

580
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE)
6ALT 120 A
*2
RDI FAN, CDS FAN, H-LP CLN,
PWR SEAT LH, FUEL OPN, ABS
NO.1, ABS NO.2, FR DEICER,
PSB, HTR, STV HTR, PWR
OUTLET, HTR SUB NO.1, HTR
SUB NO.2, HTR SUB NO.3, ECU-
IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1,
DOOR, STOP, P FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
TI & TE, SHADE, PWR SEAT RH,
DEF, TAIL, DRL
140 A
*1
7 EPS
80 A Elektrinė vairo stiprintuvo sistemos
8GLOW
*180 A Variklio žvakių sistema
9P-SYSTEM
*230 A VALVEMATIC sistema
10 EFI MAIN
*150 A Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI
NO.1, EFI NO.2
11 P/I 50 A EFI MAIN, HORN, IG2, EDU
12 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
13 E-PKB 30 A Elektrinis stovėjimo stabdys
14 SPARE
(ATSARGINIS) 10 A Atsarginis saugiklis
15 SPARE
(ATSARGINIS) 30 A Atsarginis saugiklis
16 SPARE
(ATSARGINIS) 20 A Atsarginis saugiklis
17 AMP 30 A Audio sistema
SaugiklisAmperaiGrandinė
AVENSIS_OM_OM20B99E_(EE).book Page 58 0 Tuesday, January 7, 2014 10:09 PM

581
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
18 DOOR NO.2 25 A Elektrin
ė dur ų užrakto valdymo sis-
tema
19 EFI MAIN
NO.2
*17,5 A Daugiakanalei degal
ų įpurškimo
sistemai/nuosekliajai daugiakanalei
degal ų įpurškimo sistemai
20 ECU-B2 10 A Beraktė
įsėdimo ir variklio palei-
dimo sistema, oro kondicionavimo
sistema, elektra valdomi langai ir
sė dyn ė
21 ECU-B 10 A Davikliai ir matuokliai, pagrindinis
ECU, vairo sistemos jutiklis, nuoto-
linio valdymo pultelis, berakt
ė įsė -
dimo ir variklio paleidimo sistema,
reguliuojamas pakeliamas ir teles-
kopinis vairas
22 RAD NO.1 20 A Audio sistema
23 DOME 10 A Bagažin
ės skyriaus šviesa, kosme-
tinio veidrodė lio šviesa, priekini ų
dur ų apšvietimas, keleivi ų šviesos,
kojų apšvietimas
24 AM2 NO.2 7,5 A Variklio paleidimo sistema
25 TURN-HAZ 10 A Pos ūkio signalai ir avariniai žibintai
26 ETCS
*210 A Elektronin
ė droselio valdymo sis-
tema
27 AM2 30 A Variklio paleidimo sistema
28 STRG LOCK 20 A Vairara čio užrakto sistema
SaugiklisAmperaiGrandinė
AVENSIS_OM_OM20B99E_(EE).book Page 58 1 Tuesday, January 7, 2014 10:09 PM

582
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE)
29 IGT/INJ
*215 A
Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, užde-
gimo sistema
EDU
*120 A Daugiakanalei degal
ų įpurškimo
sistemai/nuosekliajai daugiakanalei
degal ų įpurškimo sistemai
30 EFI MAIN
*220 A Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI
NO.1, EFI NO.2
FUEL OPN
*110 A Degal
ų bako durelių atidarymo svir-
tel ė
31 SIGNALAS 15 A Signalas
32 IG2 15 A IGN, METER
33 HTR SUB NO.1 30 A Oro kondicionavimo sistema
34 HTR SUB NO.2 30 A Oro kondicionavimo sistema
35 HTR SUB NO.3 30 A Oro kondicionavimo sistema
36 PWR SEAT LH 30 A Elektra valdoma sė
dynė, str ėnų
atrama
37 PWR OUTLET 15 A Elektros lizdas
38 PSB 30 ASusid
ūrimo prevencijos sistemos
saugos diržai
39 FUEL OPN
*210 A Degal
ų bako durelių atidarymo svir-
tel ė
40 FR DEICER 20 A Šildomi priekinio lango valytuvai
41 ABS NO.2 30 A Stabdžių
antiblokavimo sistema,
VSC
42 STV HTR
*125 A Elektrinis šildytuvas
SaugiklisAmperaiGrandin ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 2 Tuesday, January 7, 2014 10:09 PM

583
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
*1: automobiliuose su dyzeliniu varikliu
*2: automobiliuose su benzininiu varikliu
*3: automobiliuose su dyzeliniu varikliu ir automatine pavarų dėže
*4: automobiliuose su aukšto išlydžio lemput ėmis
*5: automobiliuose be aukšto išlydžio lempuči ų
43 EFI NO.4
*130 A
Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI
NO.1, EFI NO.2
44 IG2 NO.2 7,5 A Variklio paleidimo sistema
45 EFI NO.2 10 AOro įleidimo sistema, oro srov
ės
matuoklis, išmetamoji sistema
46 EFI NO.1 10 ADaugiakanalė degal
ų įpurškimo
sistema/sekvencin ė daugiakanalė
degal ų įpurškimo sistema, oro sro-
vė s matuoklis, išmetamoji sis-
tema
*1
47 H-LP RH HI 10 A Priešakin
ė dešinioji (tolimoji)
šviesa
48 H-LP LH HI 10 A Priešakinė kairioji (tolimoji) šviesa
49 H-LP RH LO 15 A
*4Priešakin
ė dešinioji (artimoji)
šviesa
10 A
*5
50 H-LP LH LO 15 A*4
Priešakin
ė kairioji (artimoji) šviesa
10 A*5
51 EFI NO.3*37,5 A Automatin ės pavar ų dė žės
SaugiklisAmperaiGrandin ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 3 Tuesday, January 7, 2014 10:09 PM

584
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE) ■
Po prietais ų skydeliu (A tipas)
SaugiklisAmperaiGrandinė
1TAIL 10 A Priekin
ės stabdžių šviesos, užpa-
kalin ės šviesos, numeri ų lentel ės
šviesa, užpakaliniai r ūko žibintai,
priekiniai r ūko žibintai, rankinio
priekini ų švies ų valdymo ranke-
n ėlė , į rangos skydelio šviesa, oro
kondicionavimo sistemos jungiklis,
audio sistema, „Multidrive” arba
automatinė s pavarų d ėžė s svirtelė s
lemputė , pirštinių dė tuvės šviesa,
rankin ė oro pagalv ės įjungimo/
išjungimo sistema, avariniai žibin-
tai, žiebtuv ėlis, „AFS OFF” jungik-
lis, grei čio ribotuvo jungiklis, elektri-
nio stov ėjimo stabdžio jungiklis,
vairo sistemos jungiklis, „Toyota”
statymo pagalbos sistemos jungik-
lis, „LKA” jungiklis, s ėdyni ų šildy-
tuvo jungiklis, „VSC OFF” jungiklis,
„SPORT” jungiklis, išorini ų užpaka-
linio vaizdo veidrodžių jungikliai,
degal ų bako durelių atidarymo jun-
giklis
