2015 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

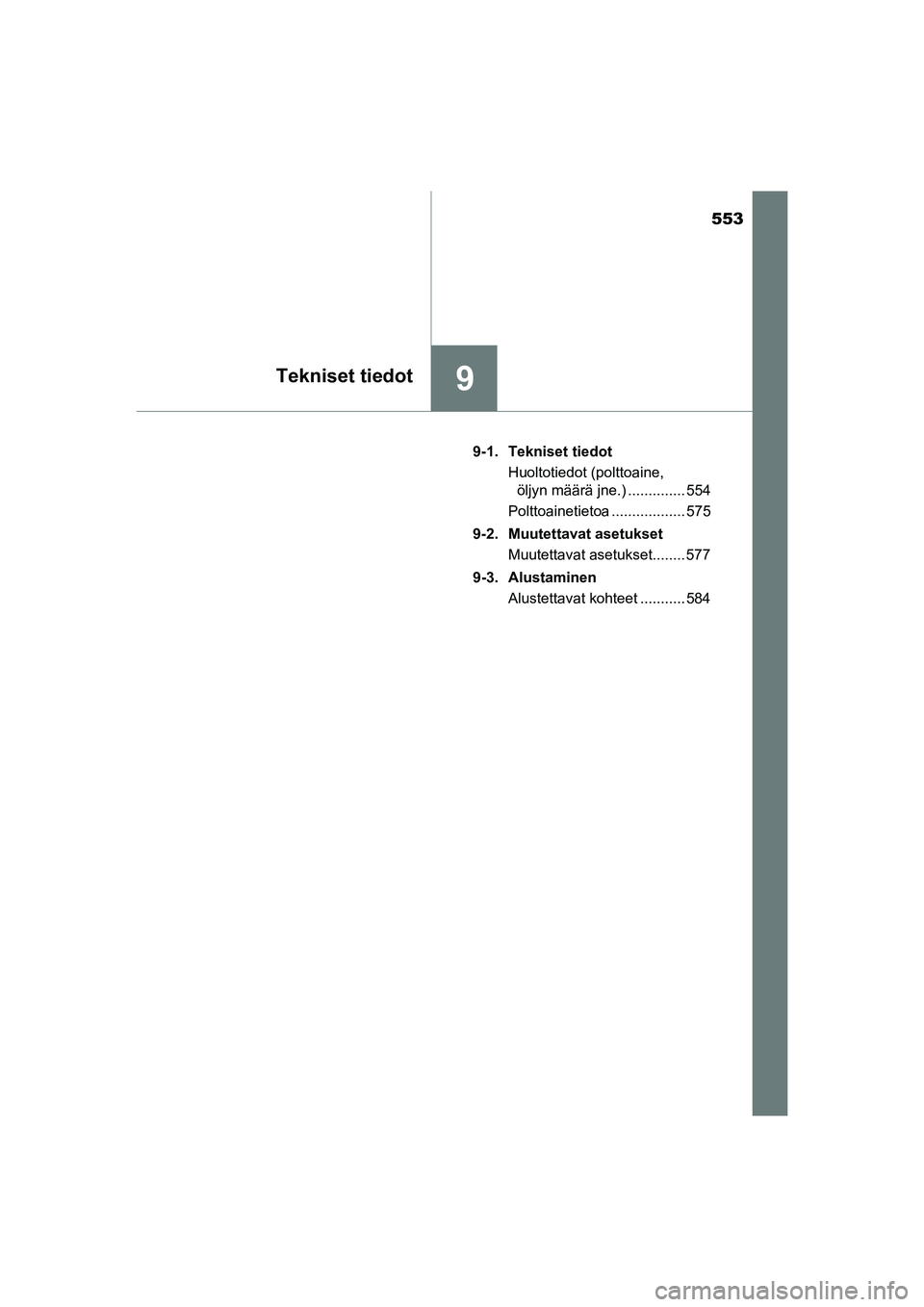

553
9Tekniset tiedot
OM12J31E9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä jne.) .............. 554
Polttoainetietoa .................. 575
9-2. Muutettavat asetukset Muutettavat asetukset........ 577
9-3. Alustaminen Alustettavat kohteet ........... 584
OM12J31FI.book Page 553 Friday, August 14, 2015 4:45 PM

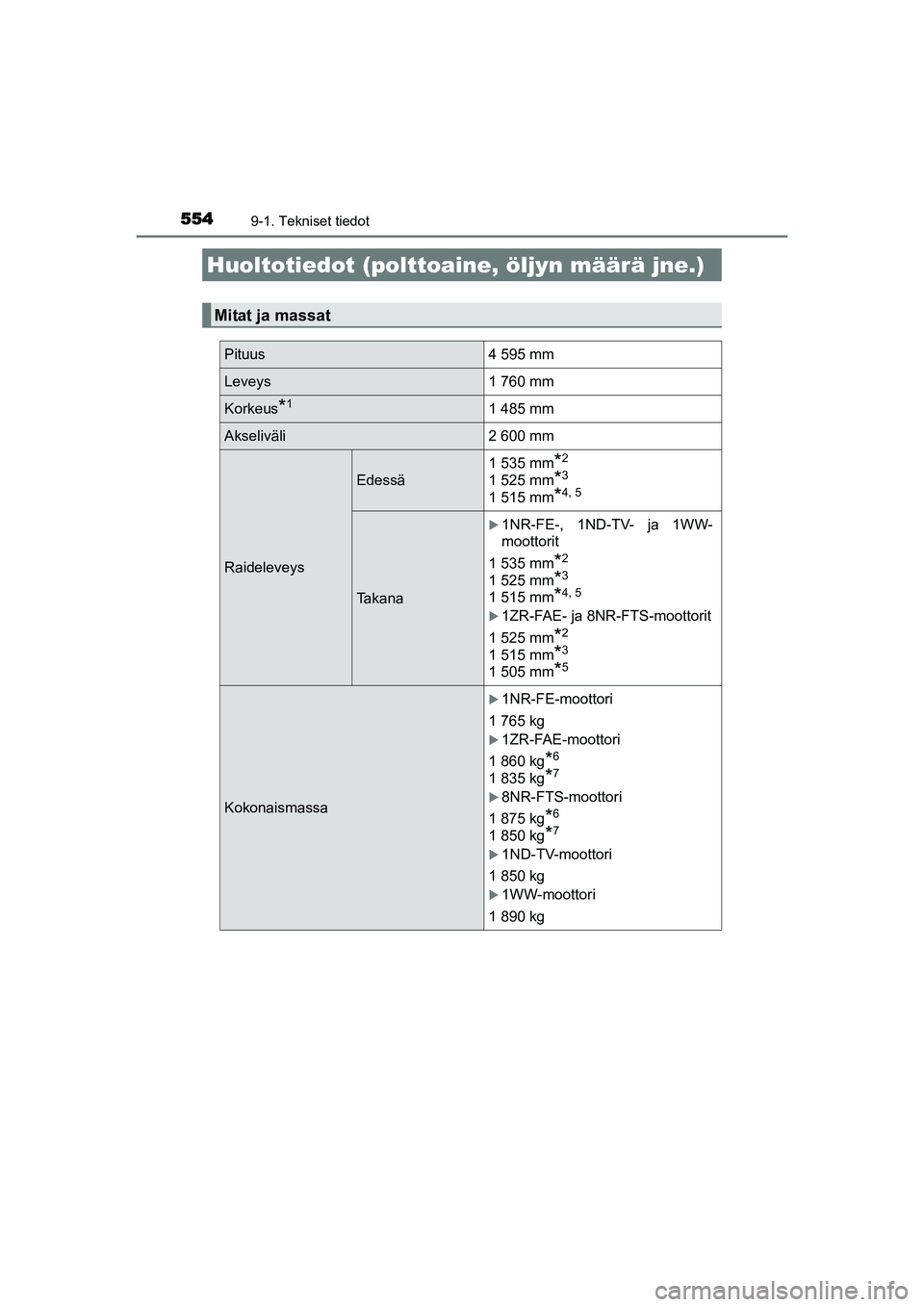

554
OM12J31FI
9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä jne.)
Mitat ja massat
Pituus 4 595 mm
Leveys1 760 mm
Korkeus*11 485 mm
Akseliväli 2 600 mm
Raideleveys
Edessä1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Takana
1NR-FE-, 1ND-TV- ja 1WW-
moottorit
1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
1ZR-FAE- ja 8NR-FTS-moottorit
1 525 mm
*2
1 515 mm*3
1 505 mm*5
Kokonaismassa
1NR-FE-moottori
1 765 kg
1ZR-FAE-moottori
1 860 kg
*6
1 835 kg*7
8NR-FTS-moottori
1 875 kg
*6
1 850 kg*7
1ND-TV-moottori
1 850 kg
1WW-moottori
1 890 kg
OM12J31FI.book Page 554 Friday, August 14, 2015 4:45 PM

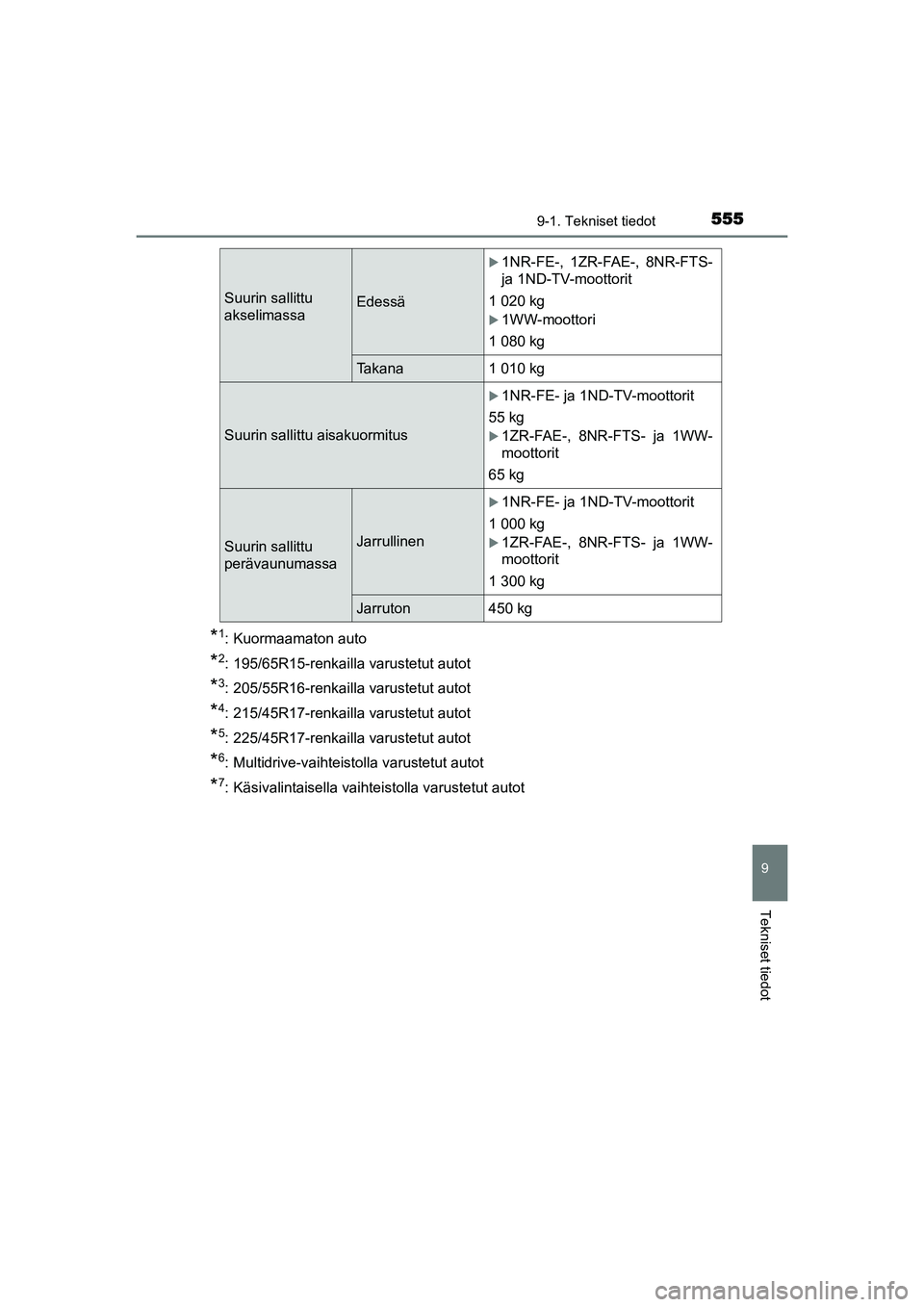

5559-1. Tekniset tiedot
OM12J31FI
9
Tekniset tiedot
*1: Kuormaamaton auto
*2: 195/65R15-renkailla varustetut autot
*3: 205/55R16-renkailla varustetut autot
*4: 215/45R17-renkailla varustetut autot
*5: 225/45R17-renkailla varustetut autot
*6: Multidrive-vaihteistolla varustetut autot
*7: Käsivalintaisella vaihteistolla varustetut autot
Suurin sallittu
akselimassa Edessä
1NR-FE-, 1ZR-FAE-, 8NR-FTS-
ja 1ND-TV-moottorit
1 020 kg
1WW-moottori
1 080 kg
Takana 1 010 kg
Suurin sallittu aisakuormitus
1NR-FE- ja 1ND-TV-moottorit
55 kg
1ZR-FAE-, 8NR-FTS- ja 1WW-
moottorit
65 kg
Suurin sallittu
perävaunumassaJarrullinen
1NR-FE- ja 1ND-TV-moottorit
1 000 kg
1ZR-FAE-, 8NR-FTS- ja 1WW-
moottorit
1 300 kg
Jarruton 450 kg
OM12J31FI.book Page 555 Friday, August 14, 2015 4:45 PM

5569-1. Tekniset tiedot
OM12J31FIn
Auton valmistenumero
Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto. Se
on Toyota-autosi ensisijainen tunn
istenumero. Sitä tarvitaan rekis-
teröitäessä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.
Numero löytyy myös valmista-
jan kilvestä.
Auton tunnistetiedot
OM12J31FI.book Page 556 Friday, August 14, 2015 4:45 PM

5579-1. Tekniset tiedot
OM12J31FI
9
Tekniset tiedot

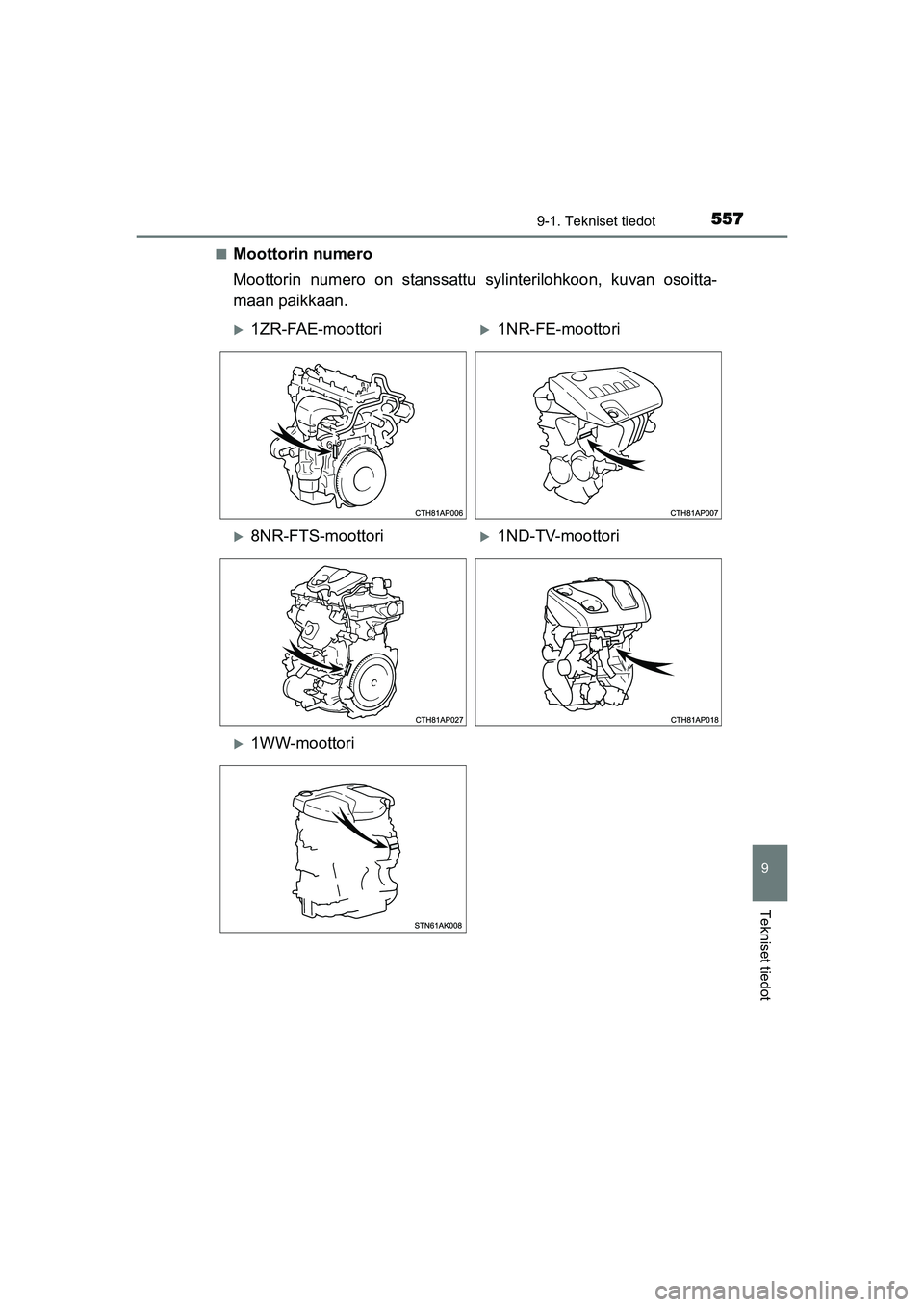

nMoottorin numero
Moottorin numero on stanssattu sylinterilohkoon, kuvan osoitta-
maan paikkaan.
1ZR-FAE-moottori1NR-FE-moottori
8NR-FTS-moottori1ND-TV-moottori
1WW-moottori
OM12J31FI.book Page 557 Friday, August 14, 2015 4:45 PM

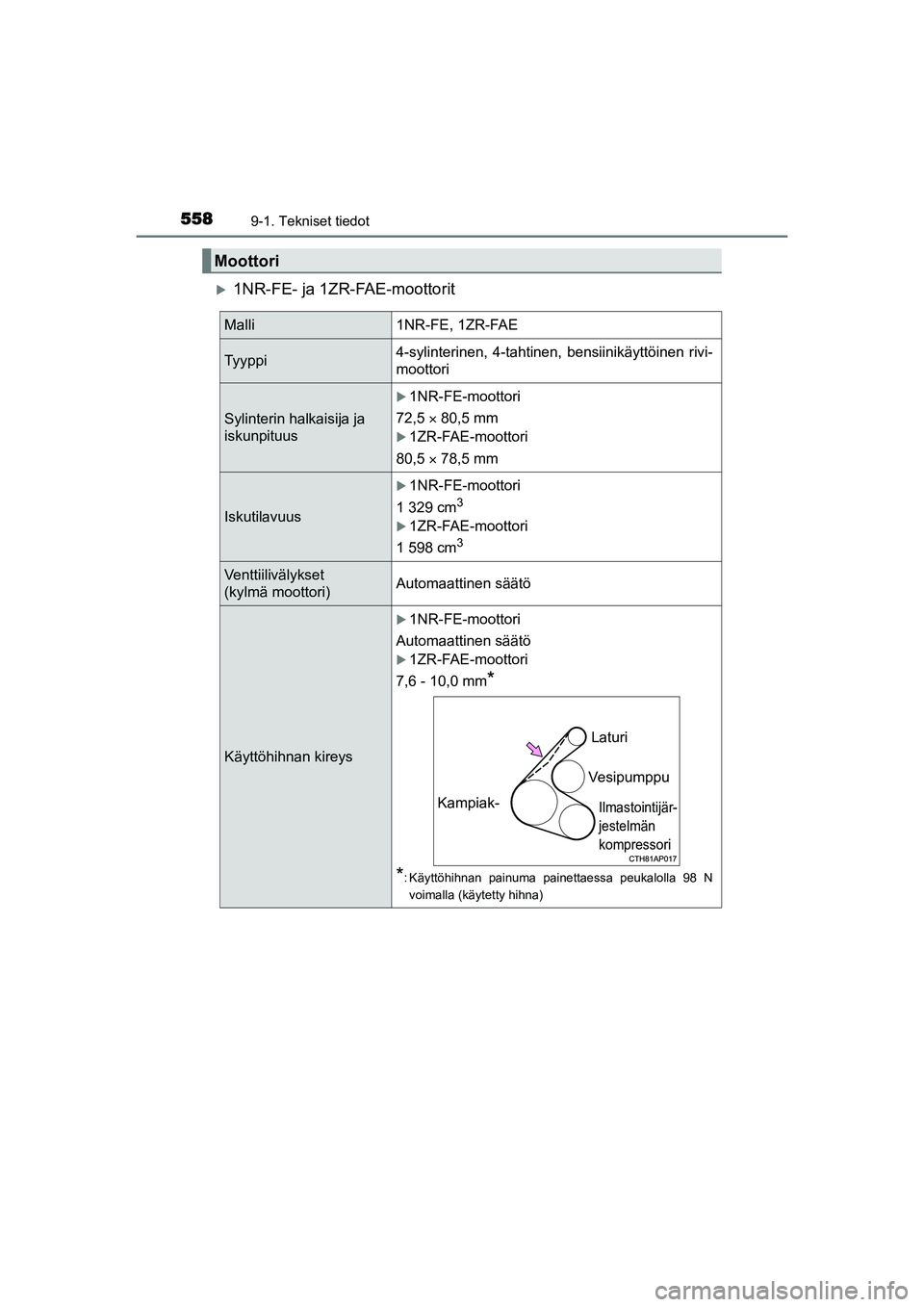

5589-1. Tekniset tiedot
OM12J31FI
1NR-FE- ja 1ZR-FAE-moottorit
Moottori
Malli1NR-FE, 1ZR-FAE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen rivi-
moottori
Sylinterin halkaisija ja
iskunpituus
1NR-FE-moottori
72,5  80,5 mm
1ZR-FAE-moottori
80,5  78,5 mm
Iskutilavuus
1NR-FE-moottori
1 329 cm
3
1ZR-FAE-moottori
1 598 cm
3
Venttiilivälykset
(kylmä moottori)Automaattinen säätö
Käyttöhihnan kireys
1NR-FE-moottori
Automaattinen säätö
1ZR-FAE-moottori
7,6 - 10,0 mm
*
*
: Käyttöhihnan painuma painettaessa peukalolla 98 N voimalla (käytetty hihna)
Laturi
Vesipumppu
Ilmastointijär-
jestelmän
kompressoriKampiak-
OM12J31FI.book Page 558 Friday, August 14, 2015 4:45 PM

5599-1. Tekniset tiedot
OM12J31FI
9
Tekniset tiedot
8NR-FTS-moottori
1ND-TV- ja 1WW-moottorit
Malli8NR-FTS
Tyyppi4-sylinterinen, 4-tahtinen bensiinikäyttöinen rivi-
moottori (turboahtimella)
Sylinterin halkaisija ja
iskunpituus71,5  74,5 mm
Iskutilavuus1 197 cm3
Venttiilivälykset
(kylmä moottori)Automaattinen säätö
Käyttöhihnan kireysAutomaattinen säätö
Malli 1ND-TV, 1WW
Tyyppi4-sylinterinen, 4-tahtinen dieselkäyttöinen rivi-
moottori (turboahtimella)
Sylinterin halkaisija ja
iskunpituus
1ND-TV-moottori
73,0  81,5 mm
1WW-moottori
78,0  83,6 mm
Iskutilavuus
1ND-TV-moottori
1 364 cm
3
1WW-moottori
1 598 cm
3
Venttiilivälykset
(kylmä moottori)
1ND-TV-moottori
Imu: 0,11 - 0,17 mm
Pako: 0,14 - 0,20 mm
1WW-moottori
Automaattinen säätö
Käyttöhihnan kireys Automaattinen säätö
OM12J31FI.book Page 559 Friday, August 14, 2015 4:45 PM

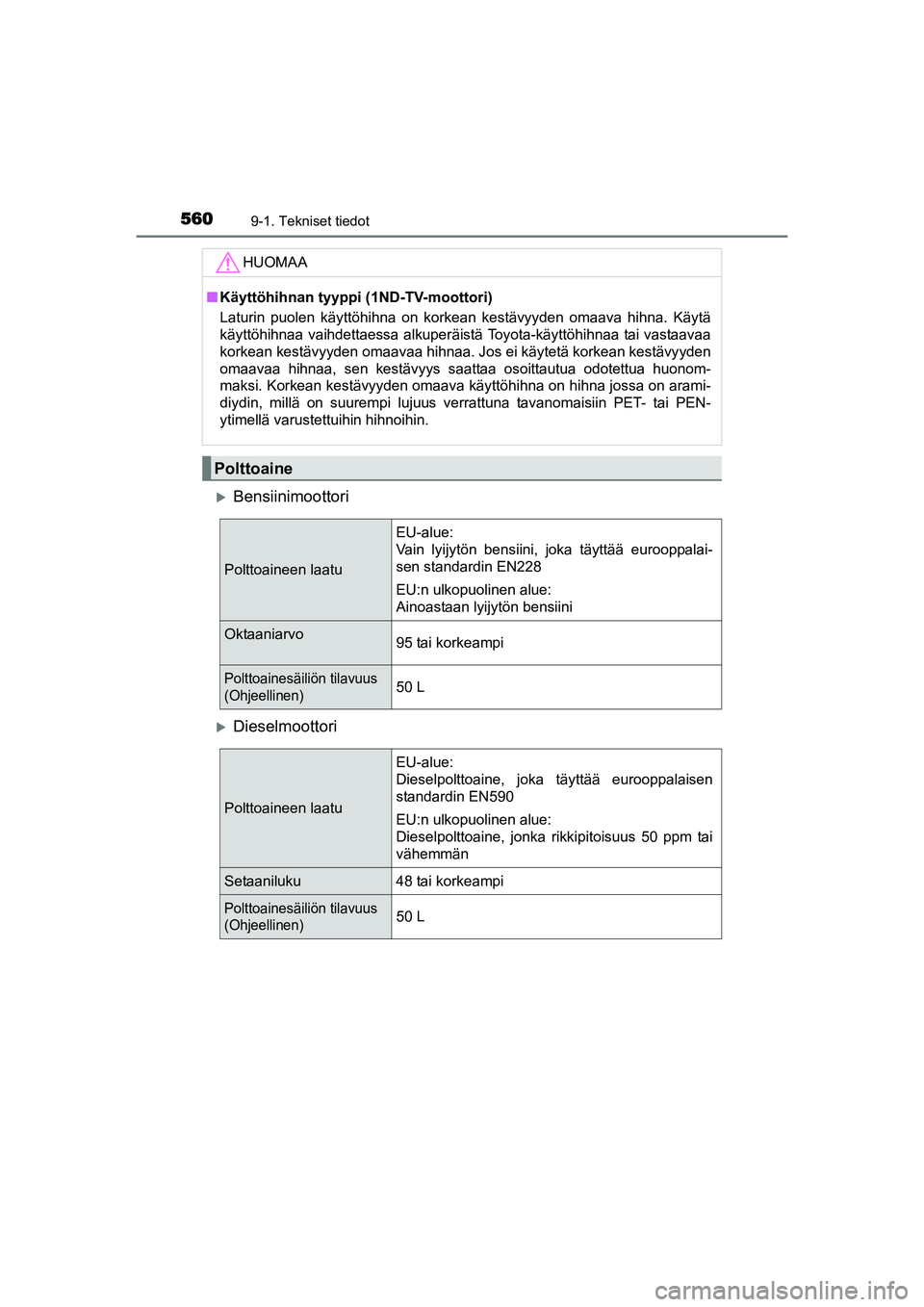

5609-1. Tekniset tiedot
OM12J31FI
Bensiinimoottori
Dieselmoottori
HUOMAA
nKäyttöhihnan tyyppi (1ND-TV-moottori)
Laturin puolen käyttöhihna on korkean kestävyyden omaava hihna.\
Käytä
käyttöhihnaa vaihdettaessa alkuperäistä Toyota-käyttöhihnaa tai vastaavaa
korkean kestävyyden omaavaa hihnaa. Jos ei käytetä korkean kestävyyden
omaavaa hihnaa, sen kestävyys saattaa osoittautua odotettua huonom-
maksi. Korkean kestävyyden omaava käyttöhihna on hihna jossa on arami-
diydin, millä on suurempi lujuus verrattuna tavanomaisiin PET- tai PEN-
ytimellä varustettuihin hihnoihin.
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalai-
sen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)50 L
Polttoaineen laatu
EU-alue:
Dieselpolttoaine, joka täyttää eurooppalaisen
standardin EN590
EU:n ulkopuolinen alue:
Dieselpolttoaine, jonka rikkipitoisuus 50 ppm tai
vähemmän
Setaaniluku48 tai korkeampi
Polttoainesäiliön tilavuus
(Ohjeellinen)50 L
OM12J31FI.book Page 560 Friday, August 14, 2015 4:45 PM
