2015 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

4657-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito

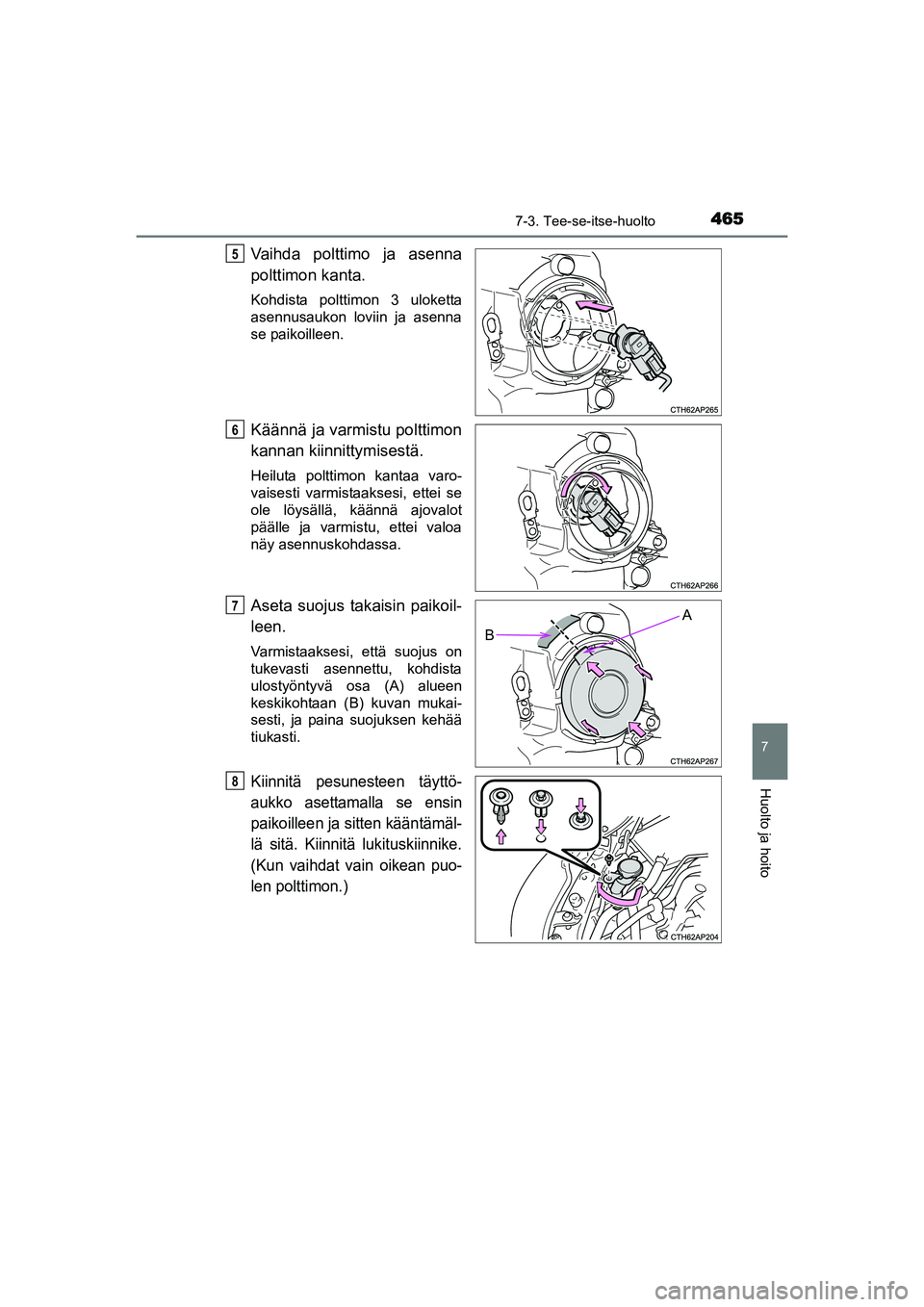

Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Aseta suojus takaisin paikoil-
leen.
Varmistaaksesi, että suojus on
tukevasti asennettu, kohdista
ulostyöntyvä osa (A) alueen
keskikohtaan (B) kuvan mukai-
sesti, ja paina suojuksen kehää
tiukasti.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntämäl-
lä sitä. Kiinnitä lukituskiinnike.
(Kun vaihdat vain oikean puo-
len polttimon.)
5
6
A
B
7
8
OM12J31FI.book Page 465 Friday, August 14, 2015 4:45 PM

4667-3. Tee-se-itse-huolto
OM12J31FIn

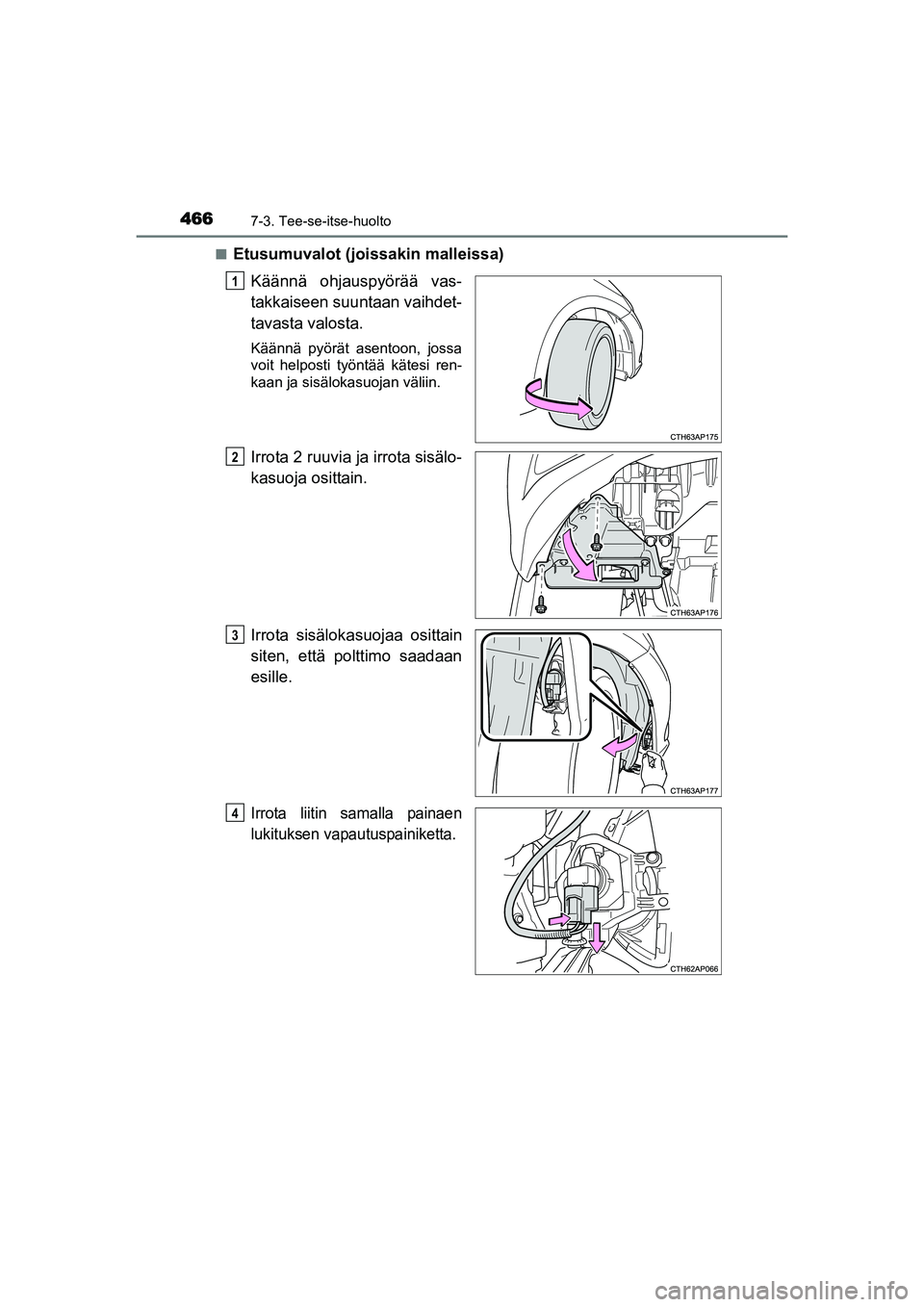

Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä pyörät asentoon, jossa
voit helposti työntää kätesi ren-
kaan ja sisälokasuojan väliin.
Irrota 2 ruuvia ja irrota sisälo-
kasuoja osittain.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM12J31FI.book Page 466 Friday, August 14, 2015 4:45 PM

4677-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito

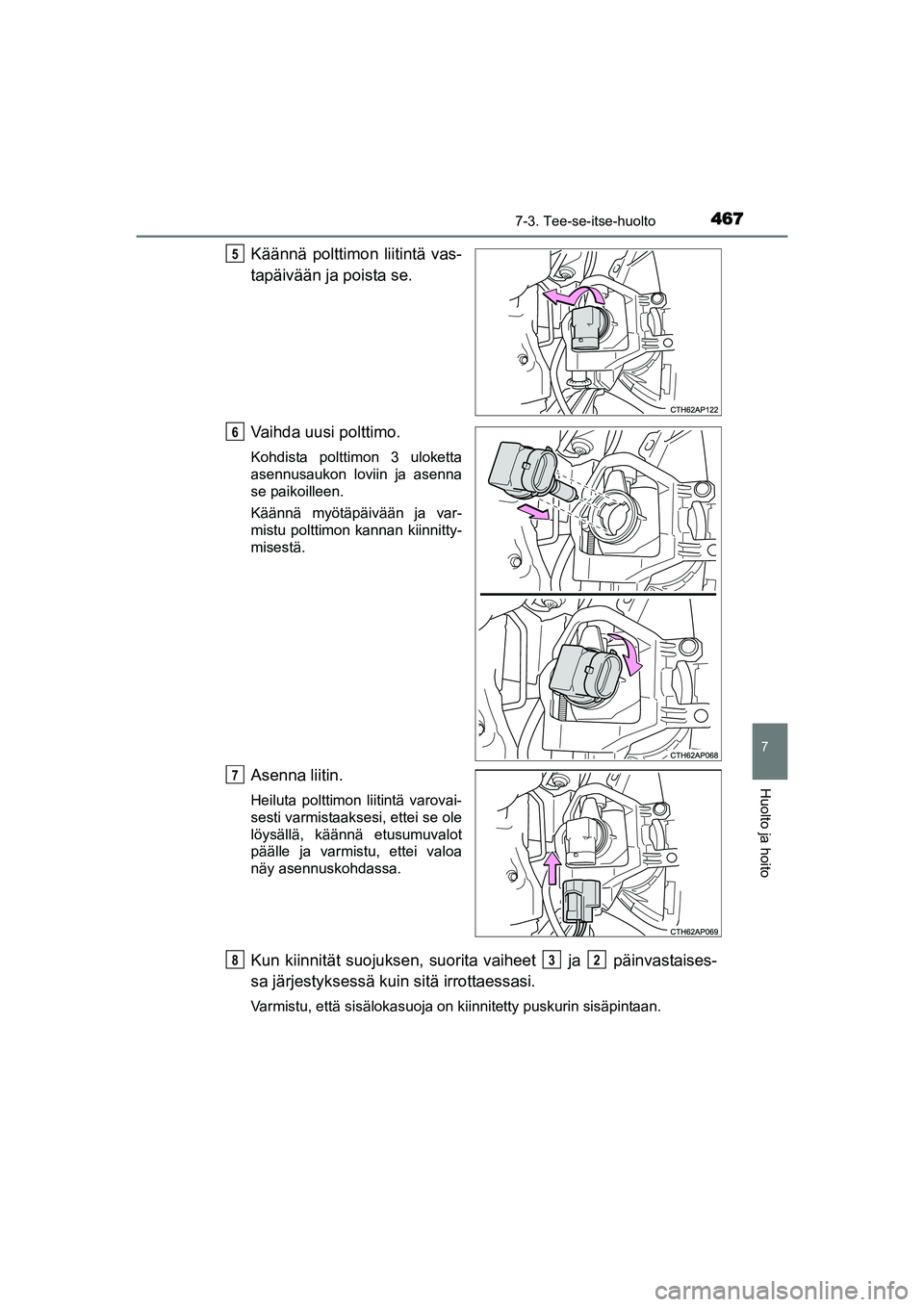

Käännä polttimon liitintä vas-
tapäivään ja poista se.
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.
Asenna liitin.
Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kun kiinnität suojuksen, suorita vaiheet ja päinvastaises-
sa järjestyksessä kuin sitä irrottaessasi.
Varmistu, että sisälokasuoja on kiinnitetty puskurin sisäpintaan.
5
6
7
832
OM12J31FI.book Page 467 Friday, August 14, 2015 4:45 PM

4687-3. Tee-se-itse-huolto
OM12J31FIn

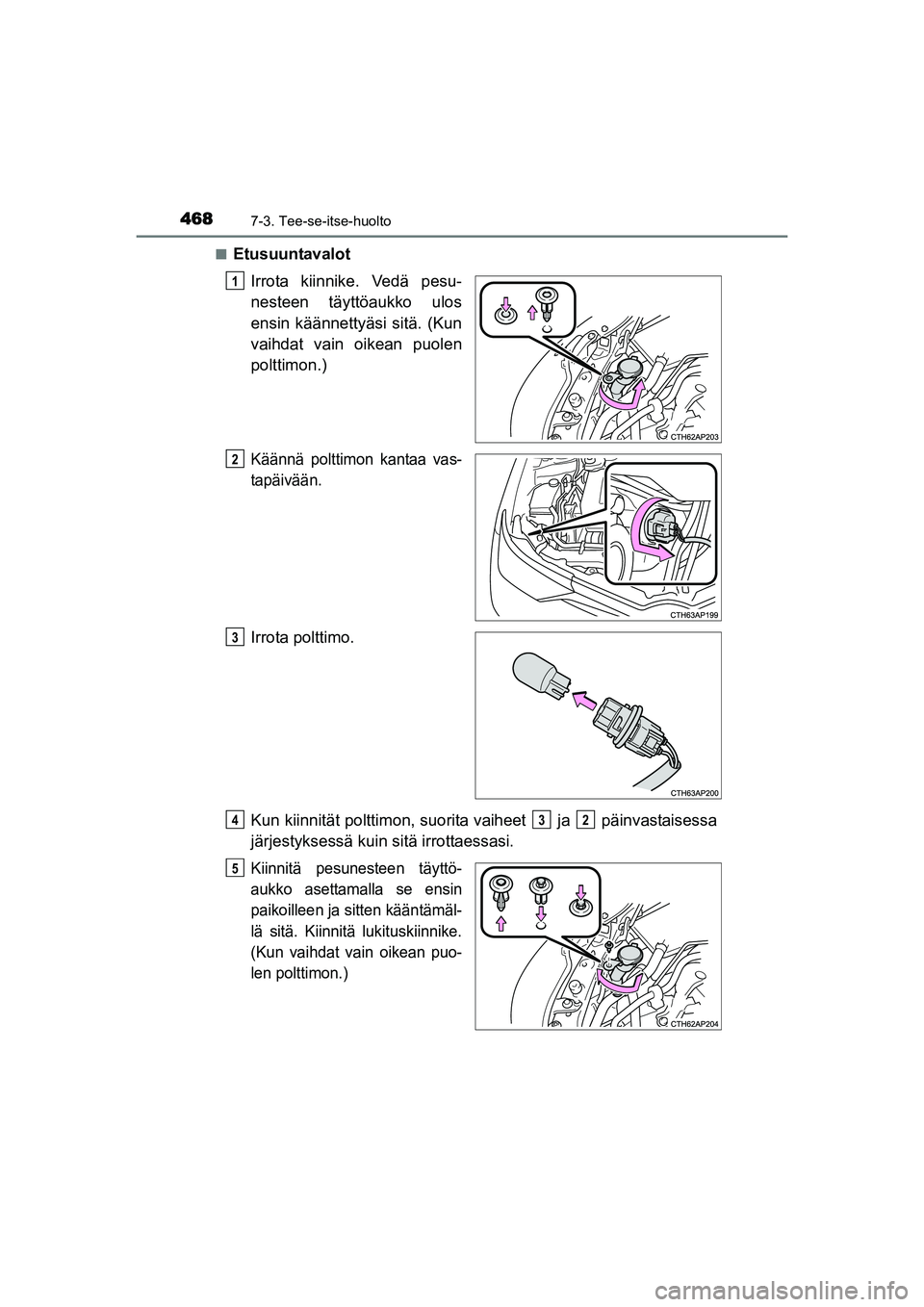

Etusuuntavalot
Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntämäl-
lä sitä. Kiinnitä lukituskiinnike.
(Kun vaihdat vain oikean puo-
len polttimon.)
1
2
3
432
5
OM12J31FI.book Page 468 Friday, August 14, 2015 4:45 PM

4697-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito

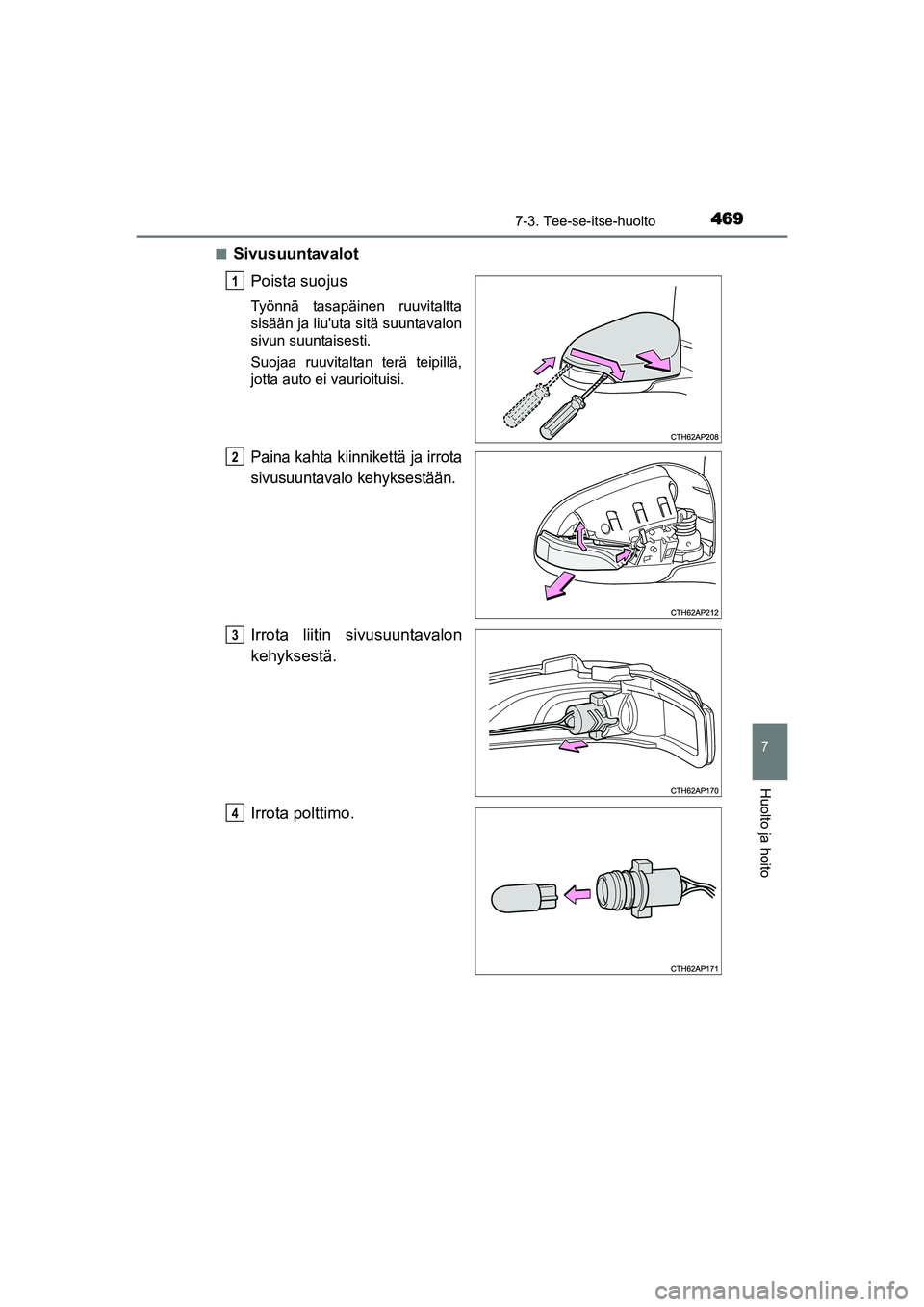

nSivusuuntavalotPoista suojus
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja irrota
sivusuuntavalo kehyksestään.
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
1
2
3
4
OM12J31FI.book Page 469 Friday, August 14, 2015 4:45 PM

4707-3. Tee-se-itse-huolto
OM12J31FI

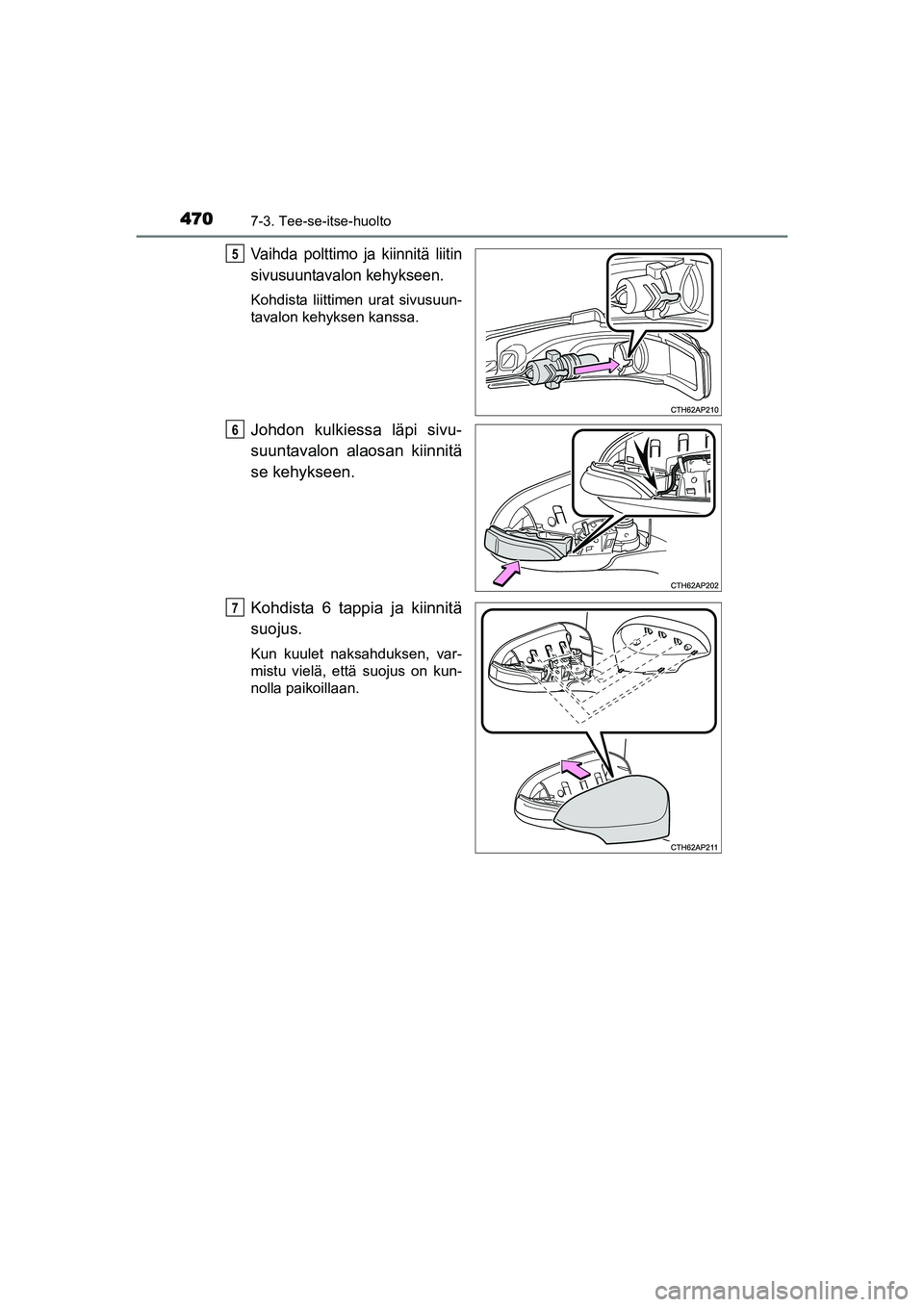

Vaihda polttimo ja kiinnitä liitin
sivusuuntavalon kehykseen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan kiinnitä
se kehykseen.
Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet naksahduksen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.
5
6
7
OM12J31FI.book Page 470 Friday, August 14, 2015 4:45 PM

4717-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito

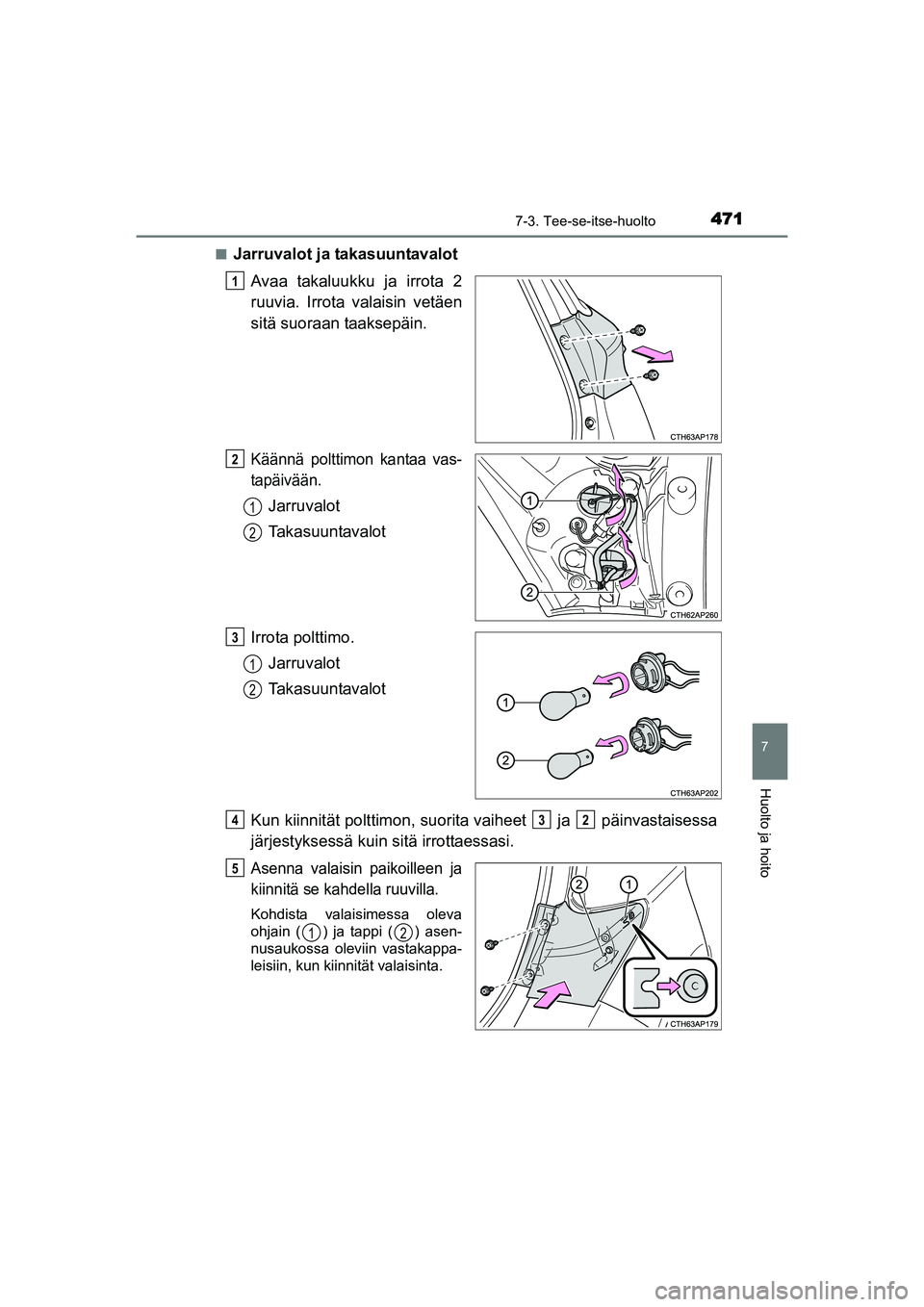

nJarruvalot ja takasuuntavalotAvaa takaluukku ja irrota 2
ruuvia. Irrota valaisin vetäen
sitä suoraan taaksepäin.
Käännä polttimon kantaa vas-
tapäivään.
Jarruvalot
Takasuuntavalot
Irrota polttimo. Jarruvalot
Takasuuntavalot
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Asenna valaisin paikoilleen ja
kiinnitä se kahdella ruuvilla.
Kohdista valaisimessa oleva
ohjain ( ) ja tappi ( ) asen-
nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.
1
2
1
2
3
1
2
432
5
12
OM12J31FI.book Page 471 Friday, August 14, 2015 4:45 PM

4727-3. Tee-se-itse-huolto
OM12J31FIn

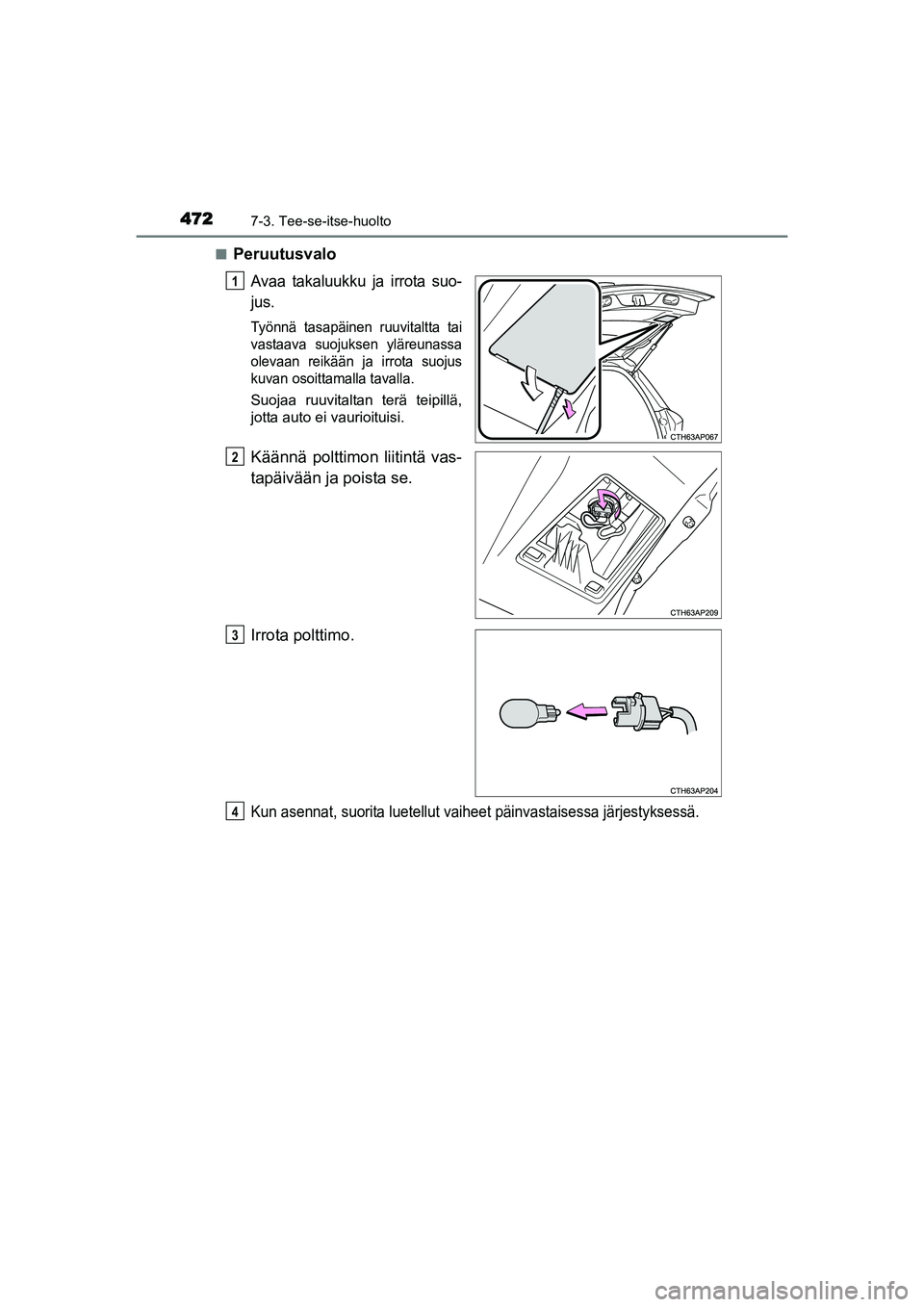

Peruutusvalo
Avaa takaluukku ja irrota suo-
jus.
Työnnä tasapäinen ruuvitaltta tai
vastaava suojuksen yläreunassa
olevaan reikään ja irrota suojus
kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
1
2
3
4
OM12J31FI.book Page 472 Friday, August 14, 2015 4:45 PM
