2015 TOYOTA AURIS TOURING SPORTS Omistajan Käsikirja (in Finnish)

4177-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito
uEdessä
uTa k a n a
Ty y p p i A
Ty y p p i B

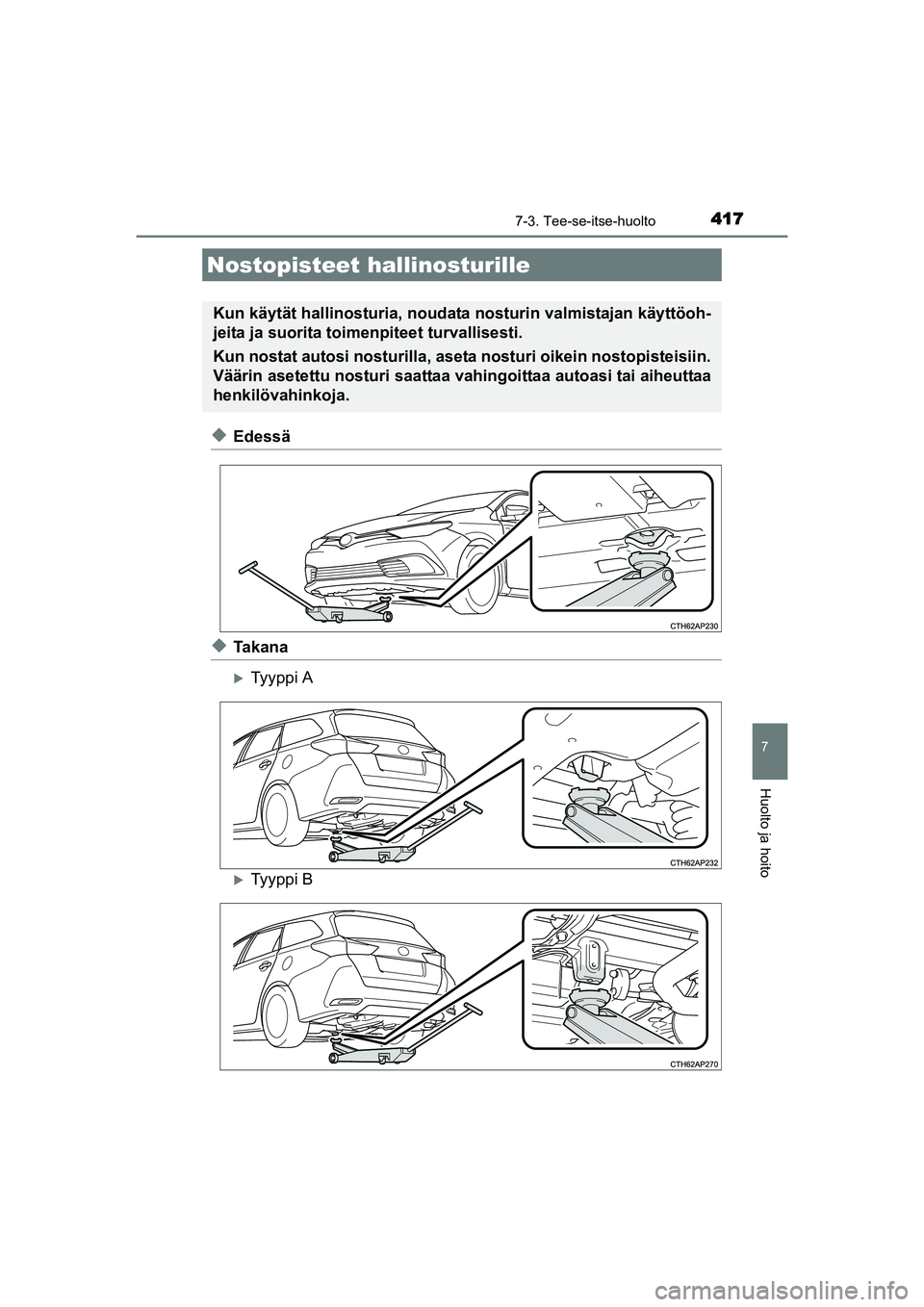

Nostopisteet hallinosturille
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12J31FI.book Page 417 Friday, August 14, 2015 4:45 PM

4187-3. Tee-se-itse-huolto
OM12J31FIn
1NR-FE-moottori
Moottoritila
Pesunestesäiliö (
S. 437)
Moottorin jäähdytysneste-
säiliö ( S. 431)
Moottoriöljyn täyttöaukon
korkki ( S. 426)
Moottoriöljyn mittatikku ( S. 423) Akku
( S. 434)
Sulakerasia ( S. 458)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 433)
Jäähdytin ( S. 433)1
2
3
4
5
6
7
8
9
OM12J31FI.book Page 418 Friday, August 14, 2015 4:45 PM

4197-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito
n1ZR-FAE-moottori
Pesunestesäiliö (S. 437)
Moottorin jäähdytysneste-
säiliö ( S. 431)
Moottoriöljyn täyttöaukon
korkki ( S. 426)
Moottoriöljyn mittatikku ( S. 423) Akku
( S. 434)
Sulakerasia ( S. 458)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 433)
Jäähdytin ( S. 433)1
2
3
4
5
6
7
8
9
OM12J31FI.book Page 419 Friday, August 14, 2015 4:45 PM

4207-3. Tee-se-itse-huolto
OM12J31FIn

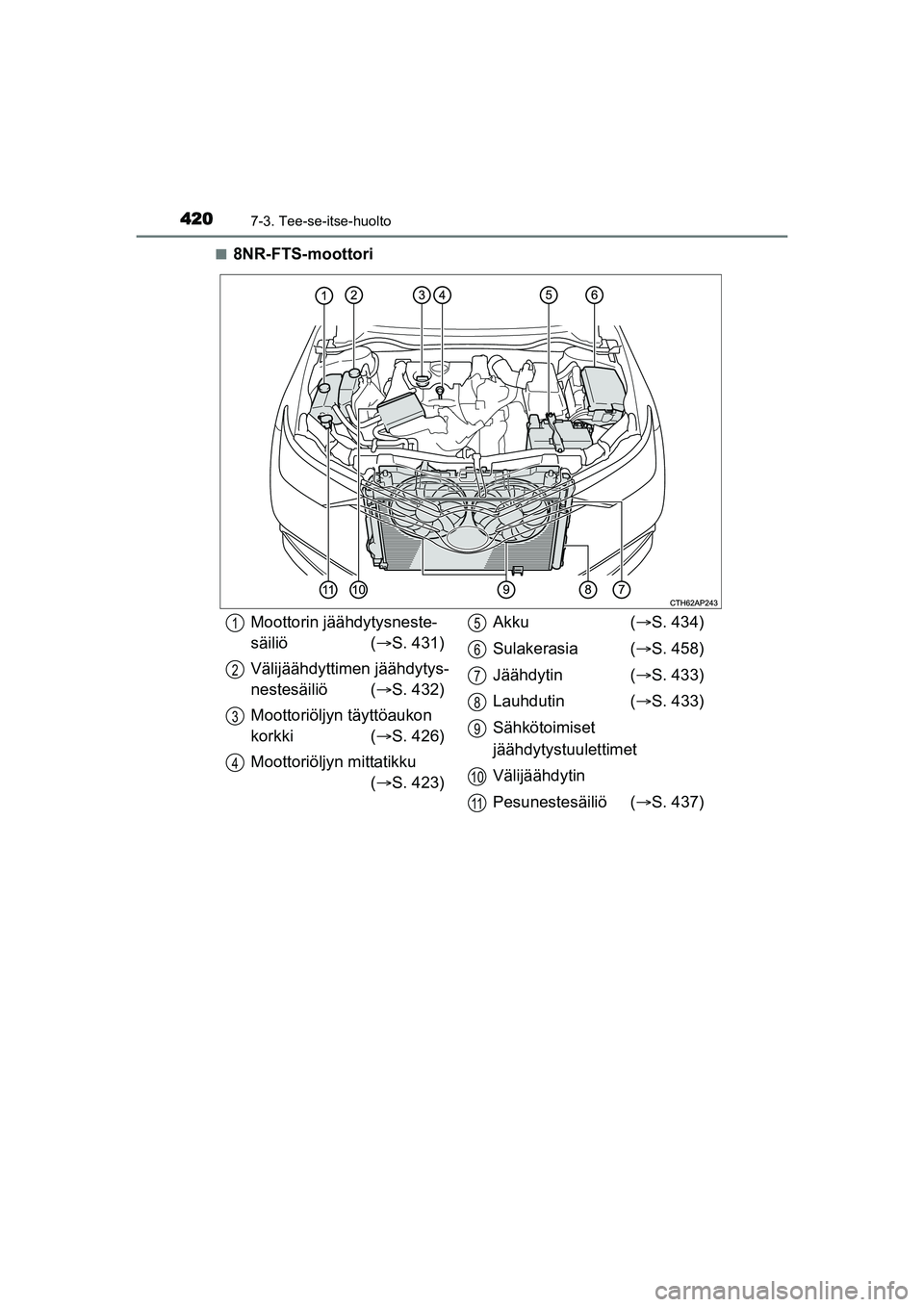

8NR-FTS-moottori
Moottorin jäähdytysneste-
säiliö (
S. 431)
Välijäähdyttimen jäähdytys-
nestesäiliö ( S. 432)
Moottoriöljyn täyttöaukon
korkki ( S. 426)
Moottoriöljyn mittatikku ( S. 423) Akku
( S. 434)
Sulakerasia ( S. 458)
Jäähdytin ( S. 433)
Lauhdutin ( S. 433)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin
Pesunestesäiliö ( S. 437)1
2
3
4
5
6
7
8
9
10
11
OM12J31FI.book Page 420 Friday, August 14, 2015 4:45 PM

4217-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito

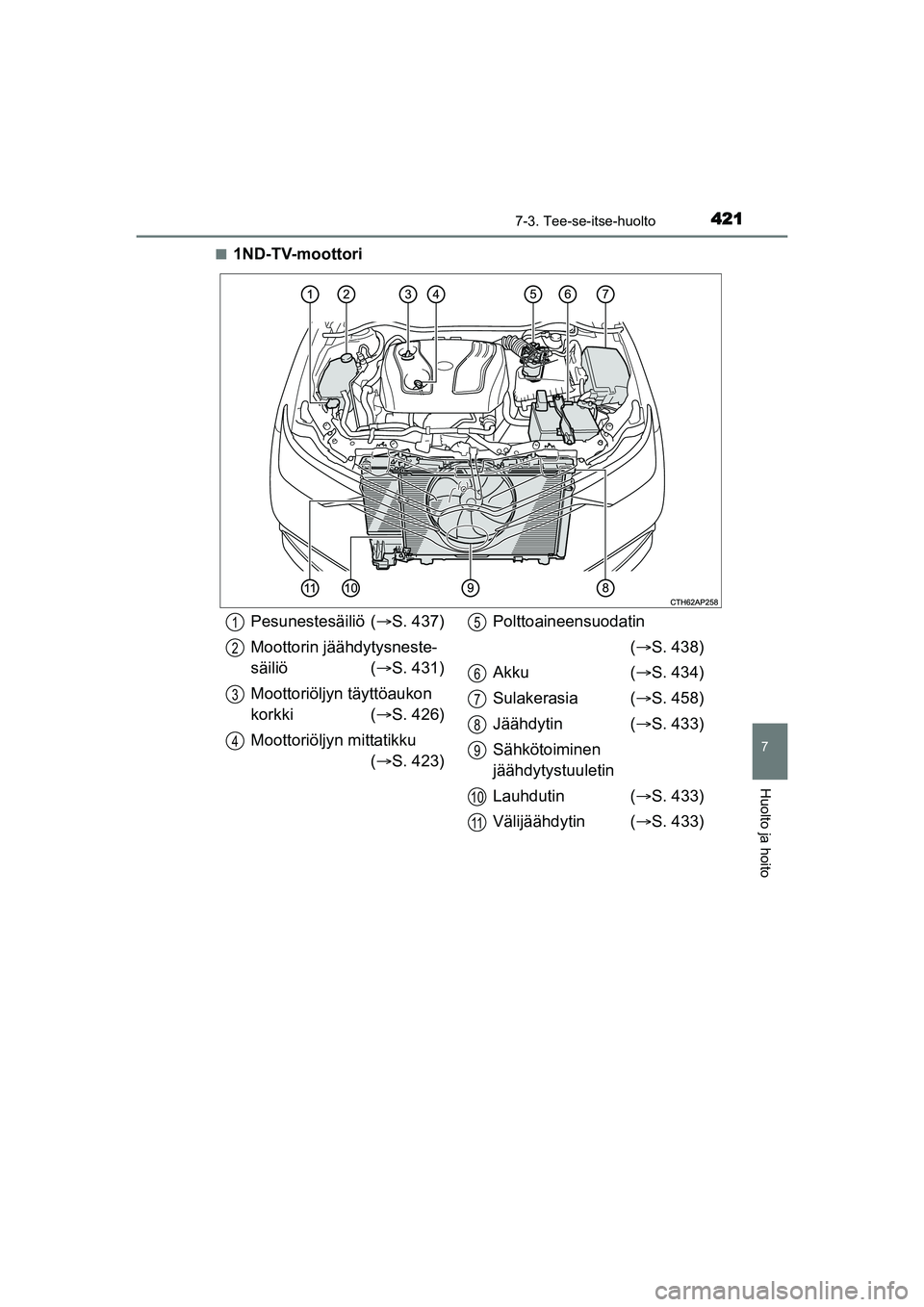

n1ND-TV-moottori
Pesunestesäiliö (S. 437)
Moottorin jäähdytysneste-
säiliö ( S. 431)
Moottoriöljyn täyttöaukon
korkki ( S. 426)
Moottoriöljyn mittatikku ( S. 423) Polttoaineensuodatin
( S. 438)
Akku ( S. 434)
Sulakerasia ( S. 458)
Jäähdytin ( S. 433)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( S. 433)
Välijäähdytin ( S. 433)1
2
3
4
5
6
7
8
9
10
11
OM12J31FI.book Page 421 Friday, August 14, 2015 4:45 PM

4227-3. Tee-se-itse-huolto
OM12J31FIn

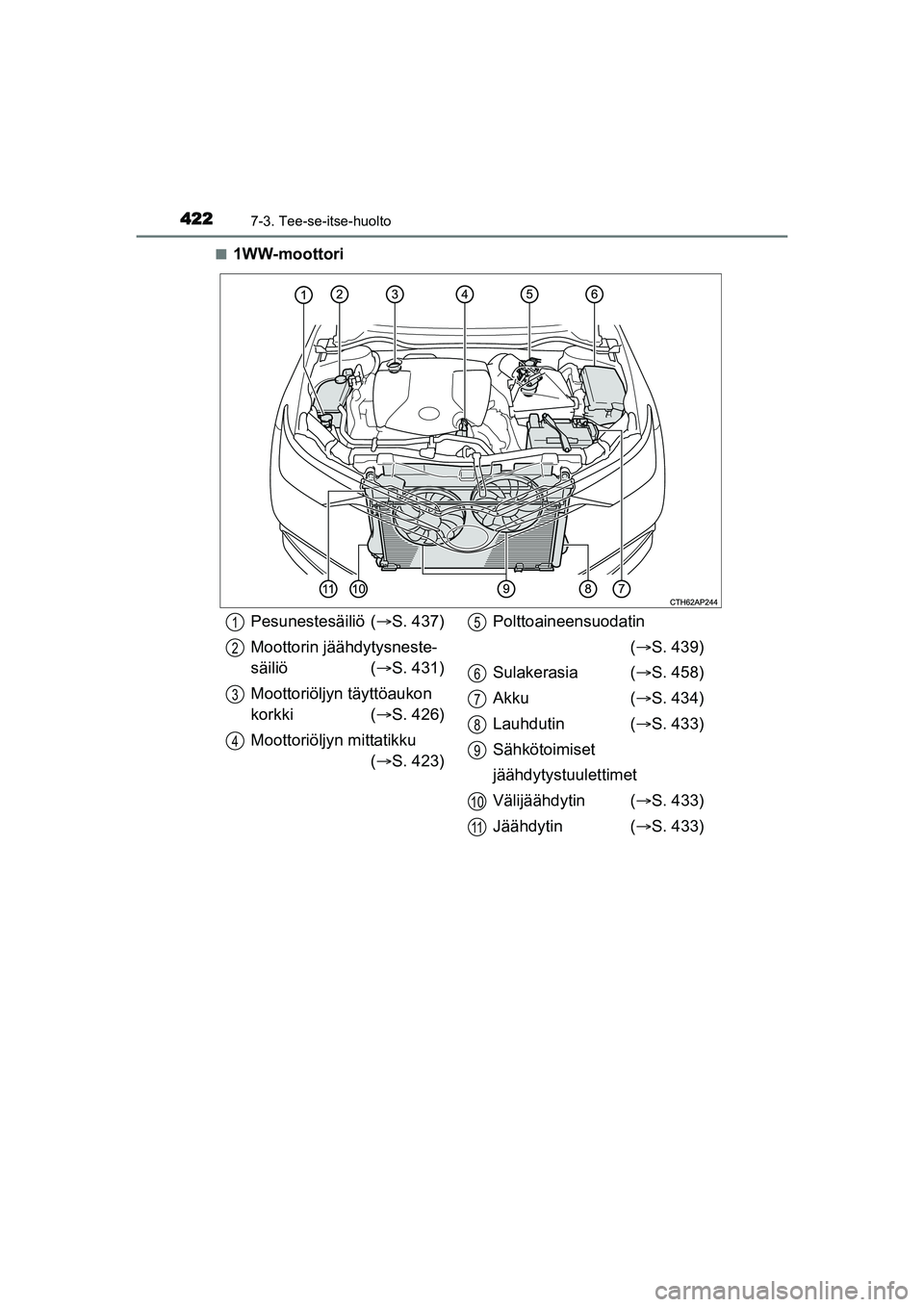

1WW-moottori
Pesunestesäiliö (
S. 437)
Moottorin jäähdytysneste-
säiliö ( S. 431)
Moottoriöljyn täyttöaukon
korkki ( S. 426)
Moottoriöljyn mittatikku ( S. 423) Polttoaineensuodatin
( S. 439)
Sulakerasia ( S. 458)
Akku ( S. 434)
Lauhdutin ( S. 433)
Sähkötoimiset
jäähdytystuulettimet
Välijäähdytin ( S. 433)
Jäähdytin ( S. 433)1
2
3
4
5
6
7
8
9
10
11
OM12J31FI.book Page 422 Friday, August 14, 2015 4:45 PM

4237-3. Tee-se-itse-huolto
OM12J31FI
7
Huolto ja hoito

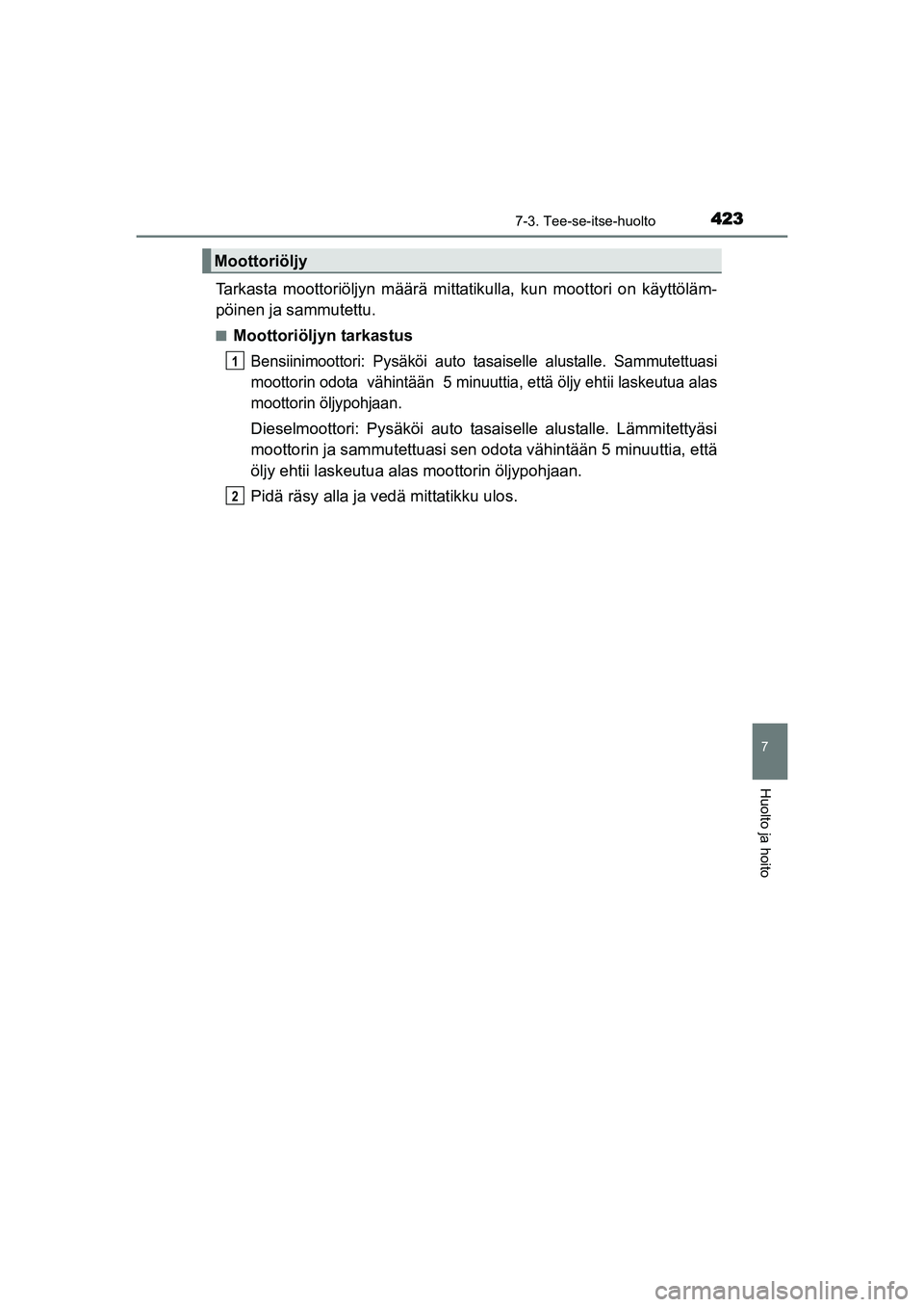

Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Bensiinimoottori: Pysäköi auto tasaiselle alustalle. Sammutettuasi
moottorin odota vähintään 5 minuuttia, että öljy ehtii laskeutua alas
moottorin öljypohjaan.
Dieselmoottori: Pysäköi auto tasa iselle alustalle. Lämmitettyäsi
moottorin ja sammutettuasi sen odota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Moottoriöljy
1
2
OM12J31FI.book Page 423 Friday, August 14, 2015 4:45 PM

4247-3. Tee-se-itse-huolto
OM12J31FI

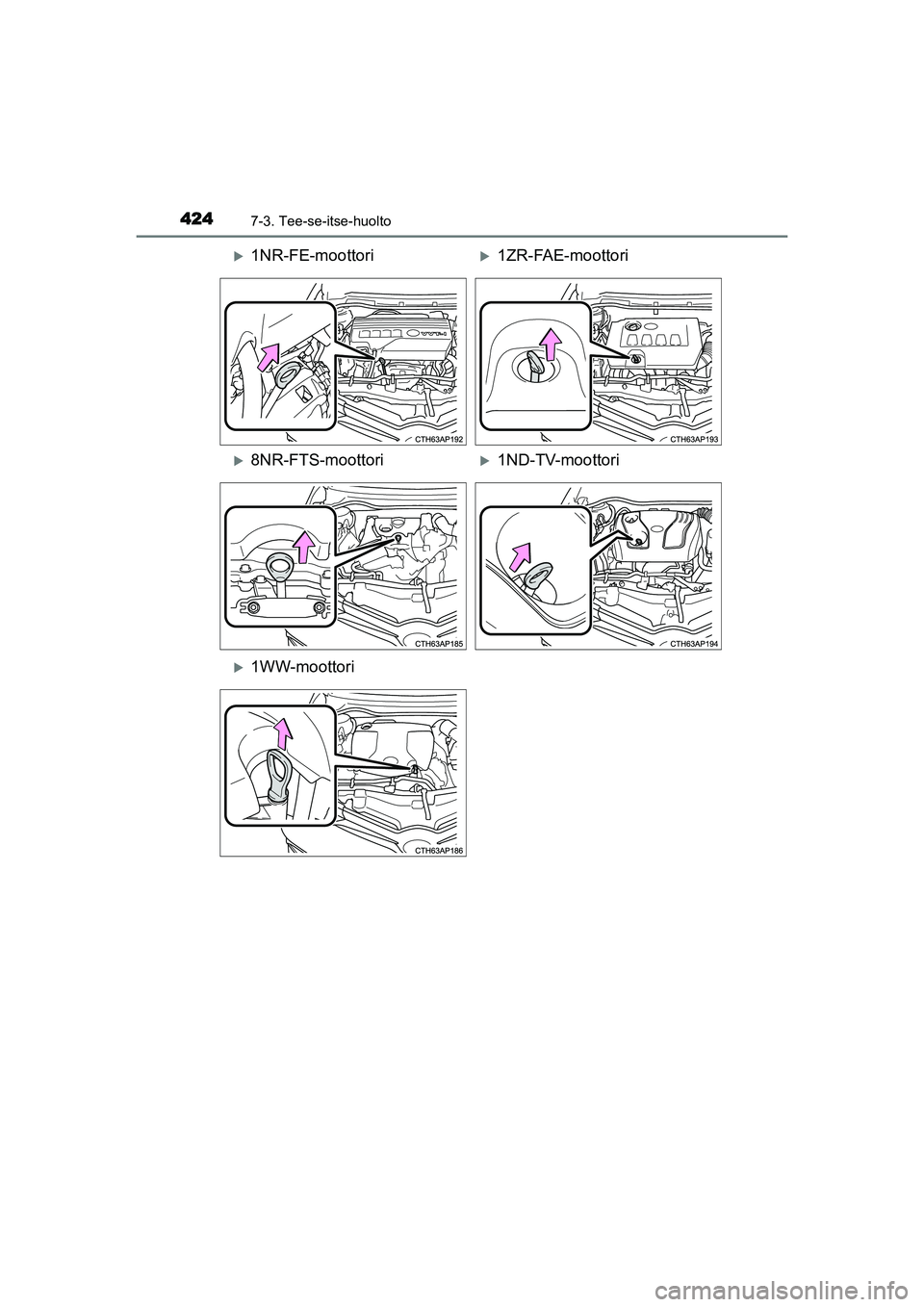

1NR-FE-moottori1ZR-FAE-moottori
8NR-FTS-moottori1ND-TV-moottori
1WW-moottori
OM12J31FI.book Page 424 Friday, August 14, 2015 4:45 PM
